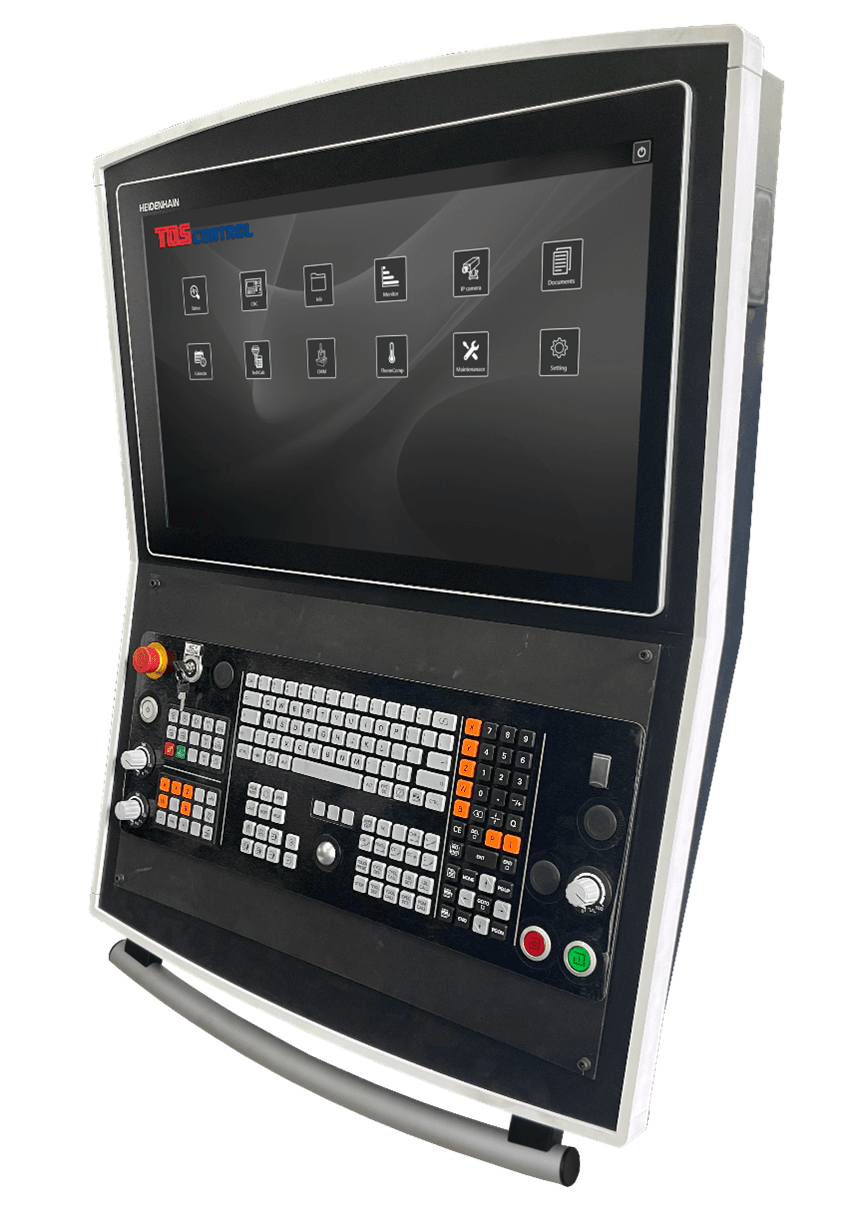

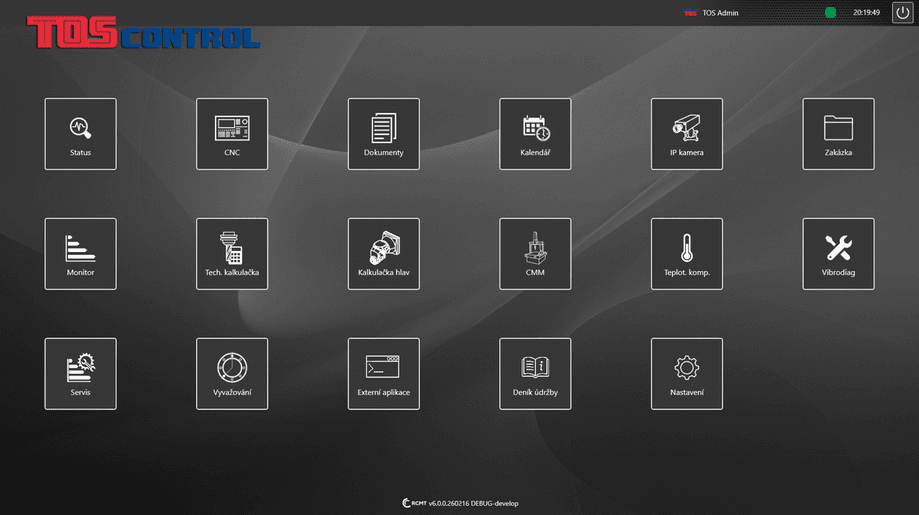

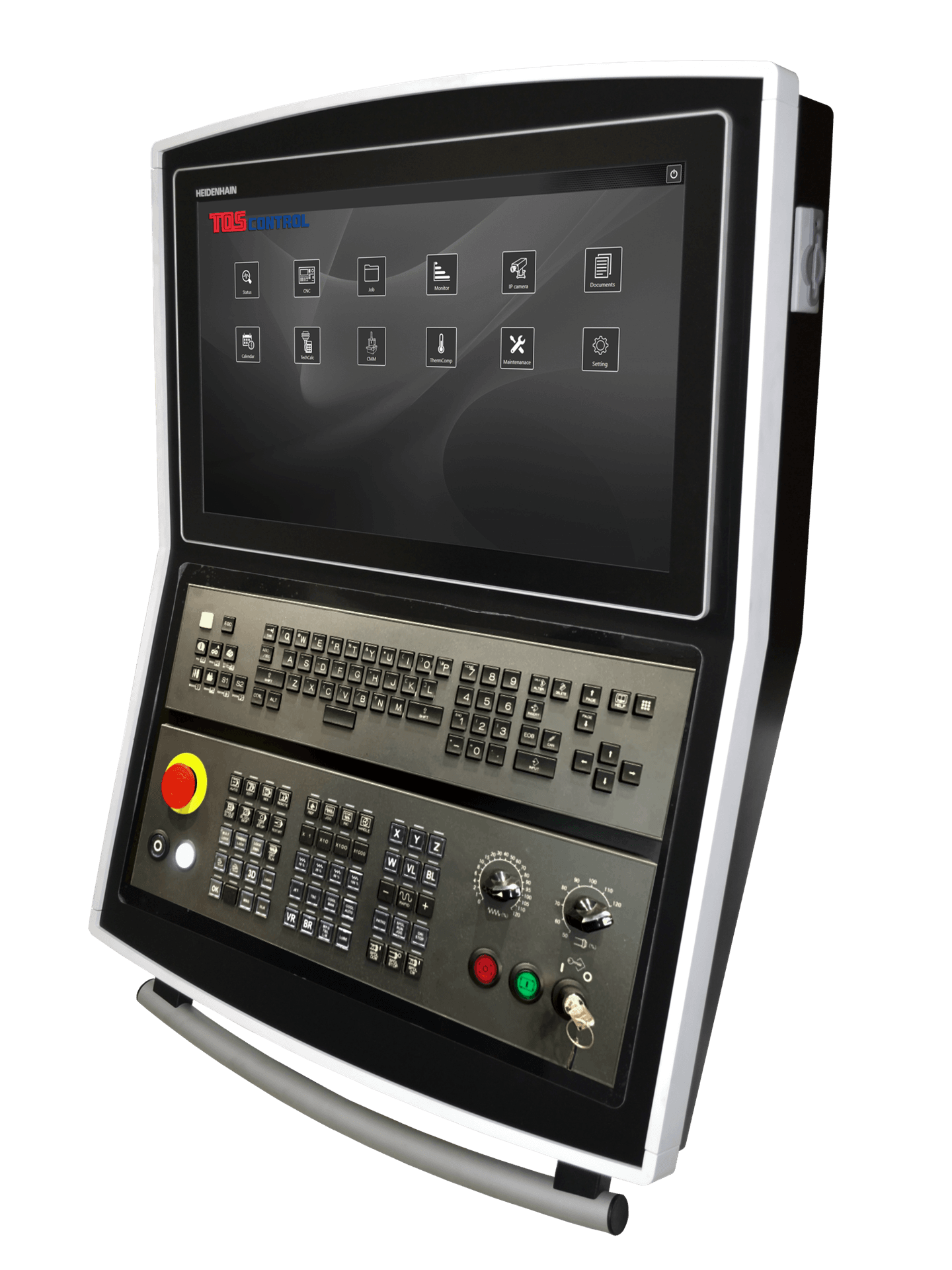

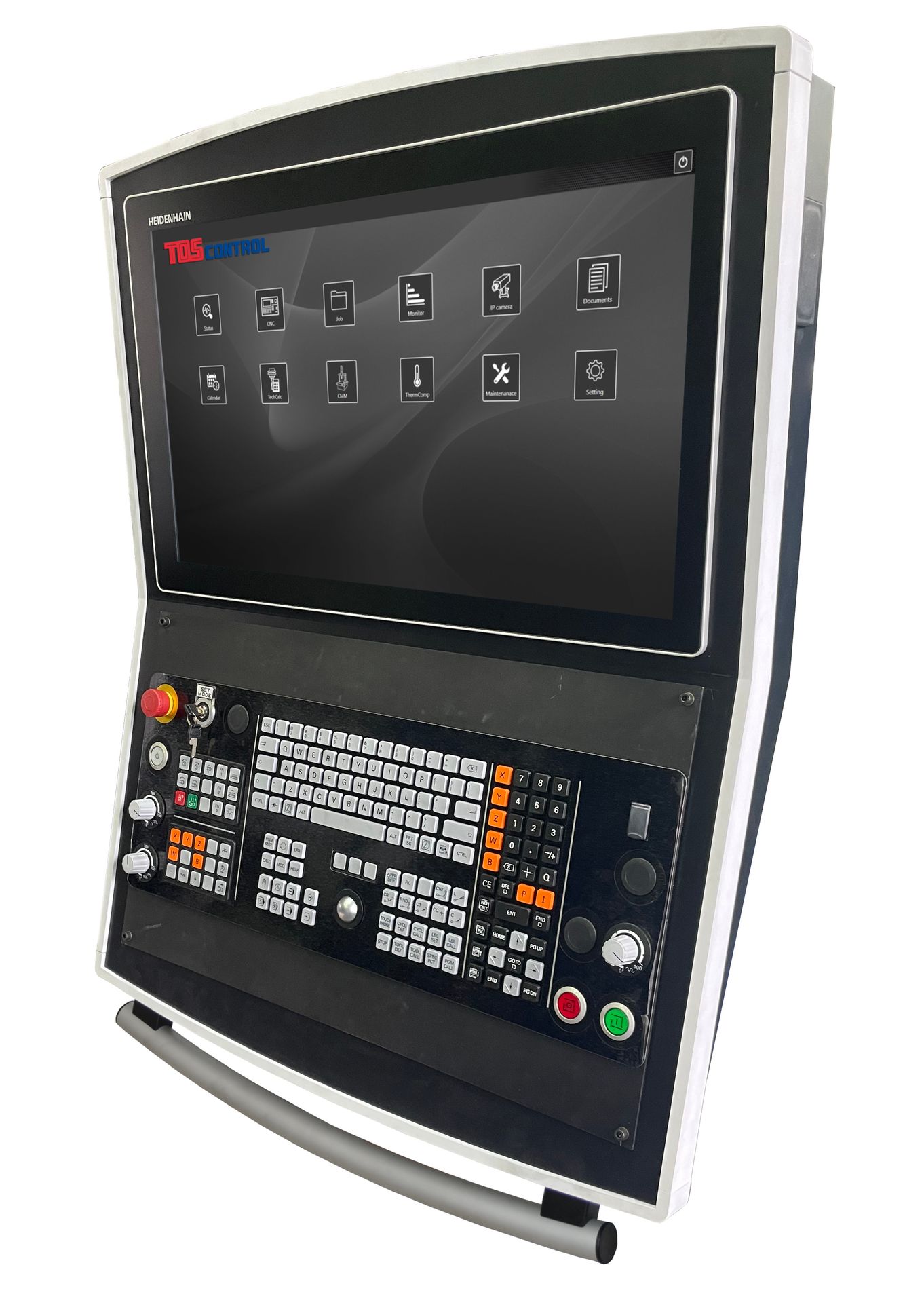

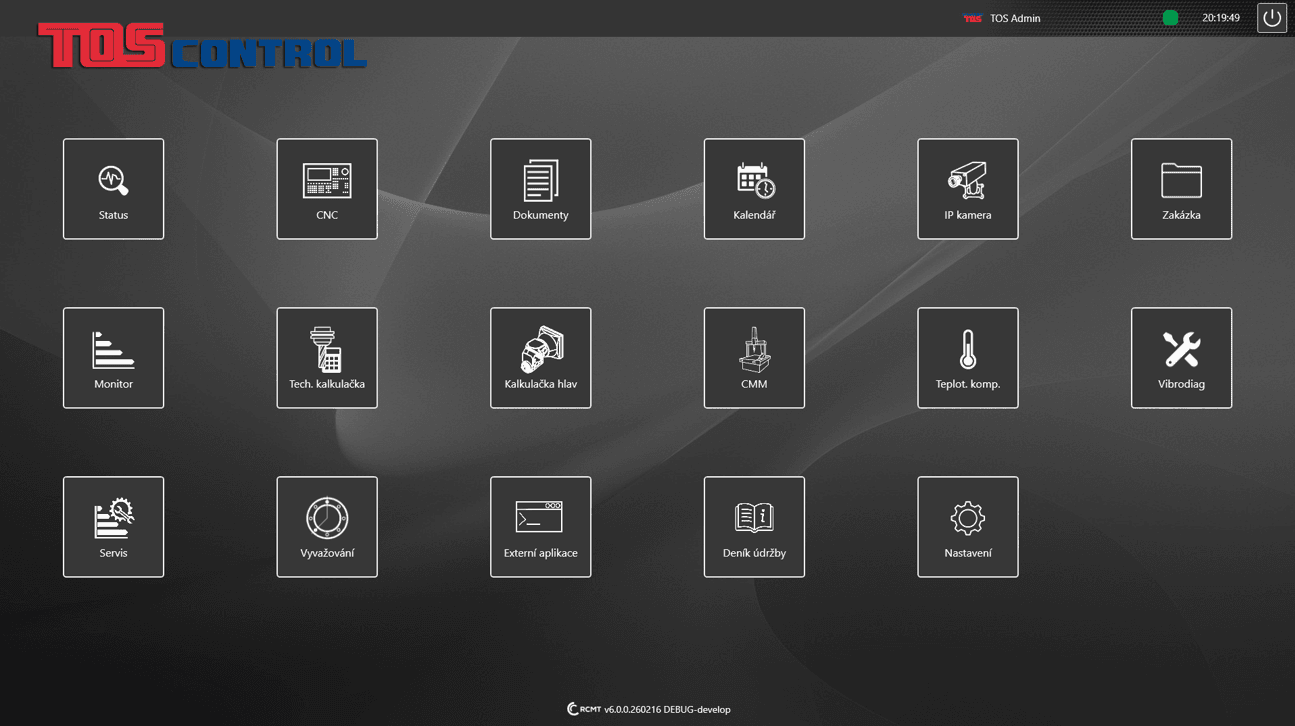

TOScontrol je programová nadstavba řídicího systému, jež obsahuje soubor aplikací a funkcí pro pokročilou správu stroje. Pro snadné a intuitivní ovládání je systém tvořen výchozí obrazovkou s ikonami jednotlivých aplikací (podobně jako u operačních systémů mobilních zařízení).
Aplikace jsou přehledně zobrazeny na ploše ovládacího panelu stroje a obsluha mezi nimi může plynule přepínat. Součástí řešení je mimo jiné také správa uživatelských účtů. TOScontrol je součástí standardního vybavení všech strojů.
- On-line výměna dat ze stroje do ERP systému
- Integrovaný OPC-UA server
- Datový model TOS Vdf nebo UMATI
- Specializované aplikace pro rozšíření funkčnosti
- Uživatelsky přívětivé rozhraní
Benefity
- Standardní výbavou je DNC modul, který umožňuje komunikaci mezi strojem a PC
- Přehledný systém pro ovládání nadstavbových funkcí stroje
- Jednoduché ovládání a informace vždy na obrazovce ovládacího panelu
- Komplexní přehled o aktivitě a stavu stroje
- Zajištěná bezpečnost užitím autorizace uživatelů
- Funkce pro připojení stroje do ERP pomocí komunikačního protokolu OPC-UA
Popis
Nadstavbu řídicího systému jsme pojmenovali TOScontrol. Jedná se o platformu pro aplikace a funkce pokročilé správy stroje.
Pro snadné a intuitivní ovládání je systém tvořen výchozí obrazovkou s ikonami jednotlivých aplikací (podobně jako u operačních systémů mobilních zařízení).
Aplikace jsou přehledně zobrazeny na ploše ovládacího panelu stroje a obsluha mezi nimi může plynule přepínat. Součástí řešení je mimo jiné také správa uživatelských účtů.
Požadavek na řešení
Industry 4.0 nabízí takřka neomezené možnosti v oblasti propojení strojů do výrobních systémů, jejich integrace včetně vysokého stupně automatizace pro komplexní řízení a sledování kvality výrobního procesu.
Naším cílem je nabídnout nadstavbu klasického řídicího systému stroje, která bude fungovatjako platforma nejen pro naše vlastní aplikace, ale také pro různé funkce třetích stran, dle požadavků zákazníků.
Standardní vybavení stroje
|

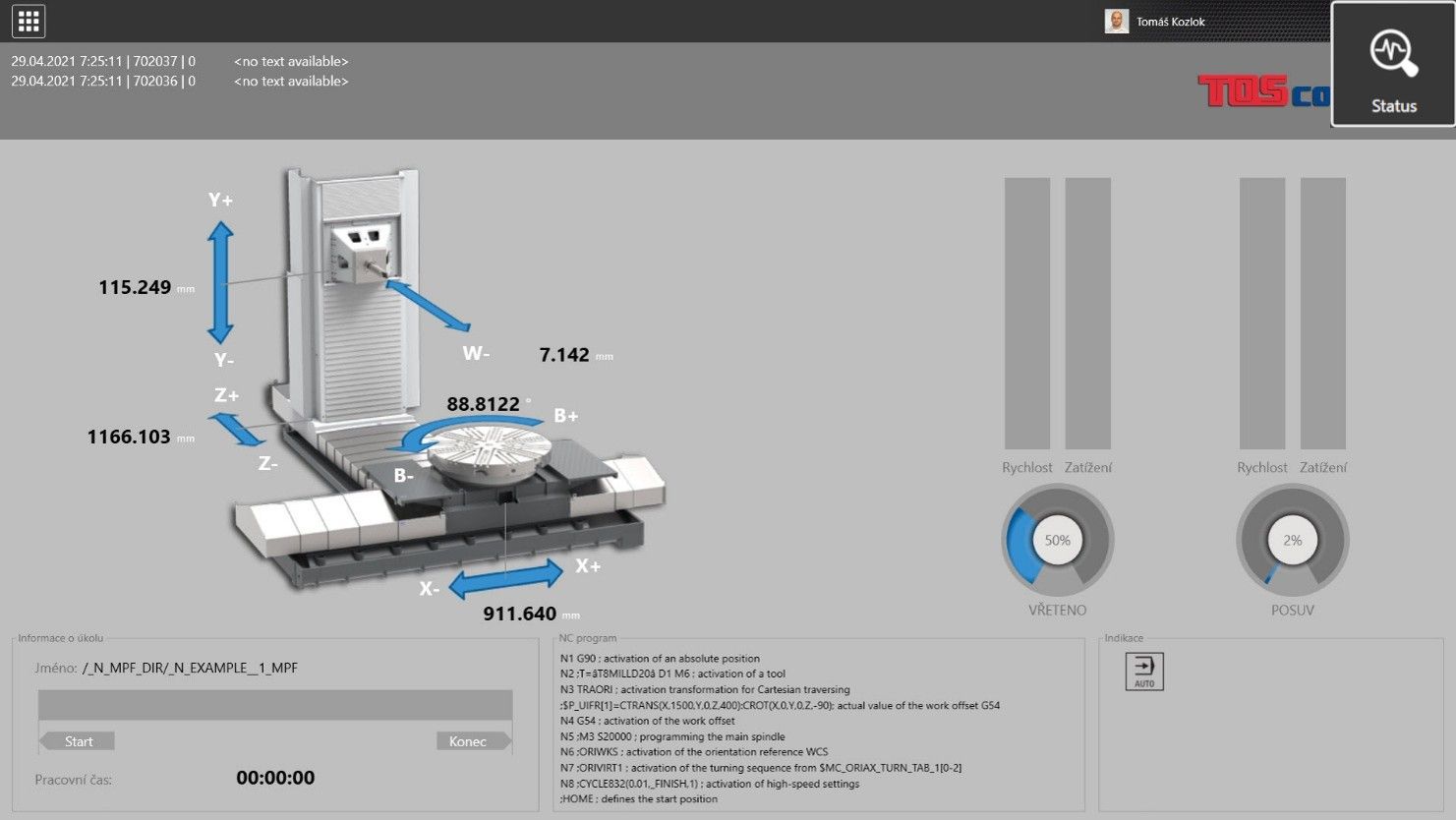

STATUS OBRAZOVKA Přehldně zobrazuje základní informace o stroji (souřadnice, program, alarmy, přihlášený uživatel atd.).
|
 |

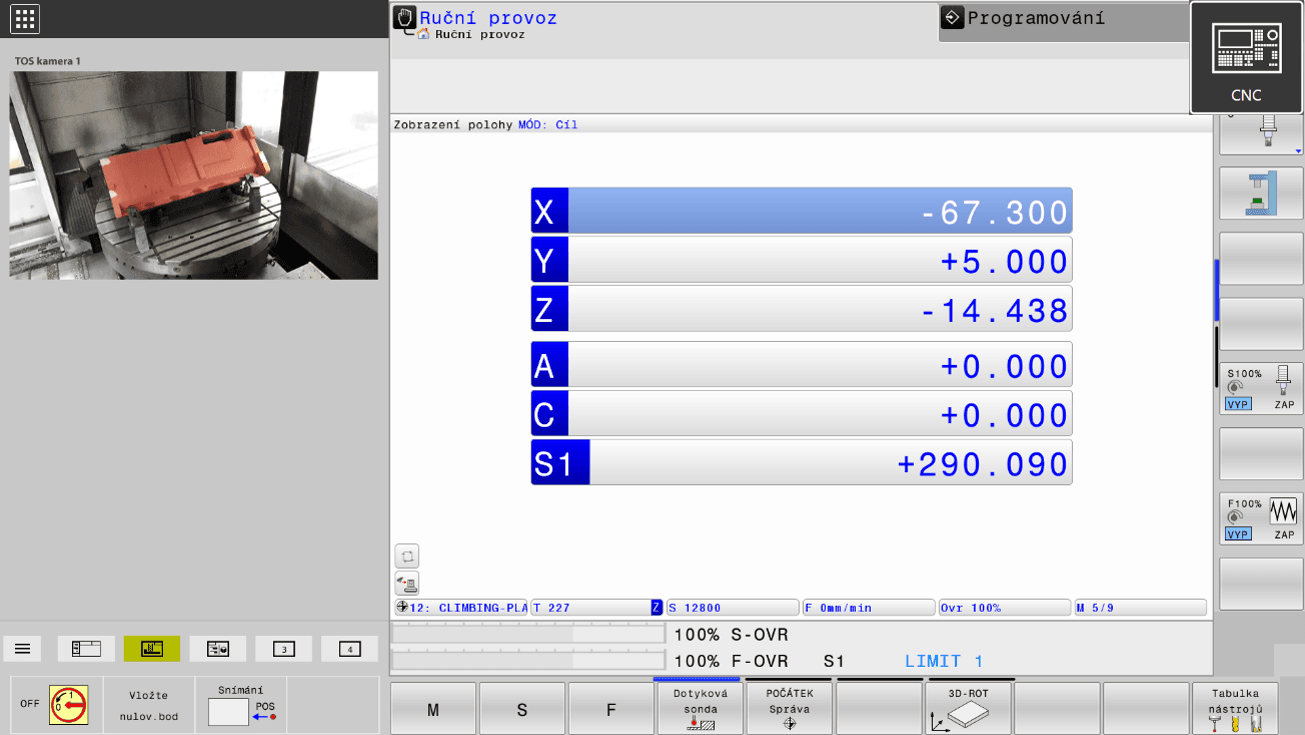

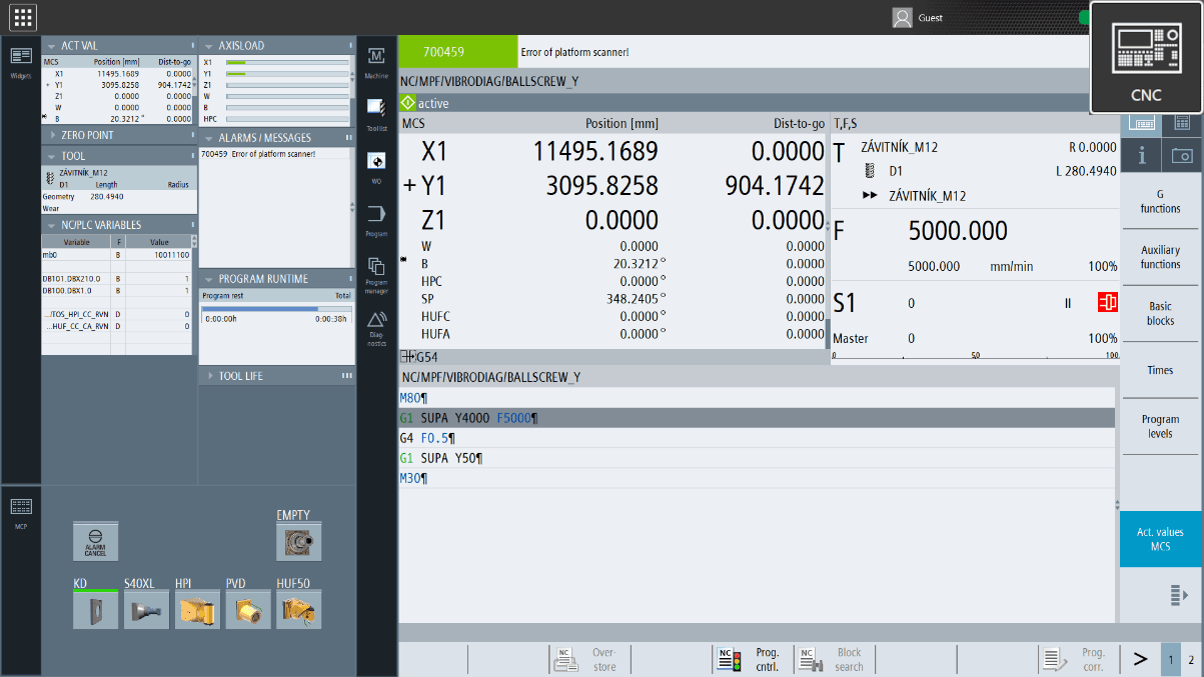

ŘÍDICÍ SYSTÉM CNC Zobrazuje standardní obrazovku řídicího systému doplněnou o postranní lištu s tlačítkem pro návrat do výchozí obrazovky TOScontrol.
|
 |

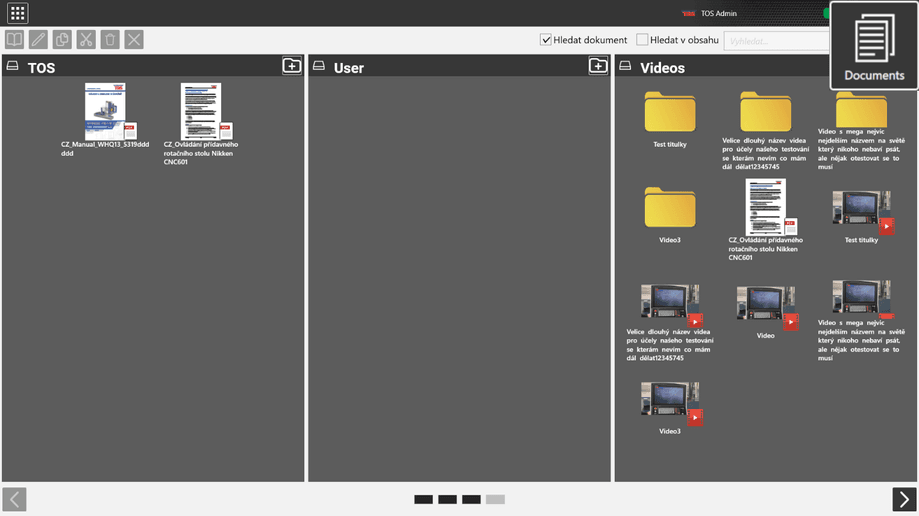

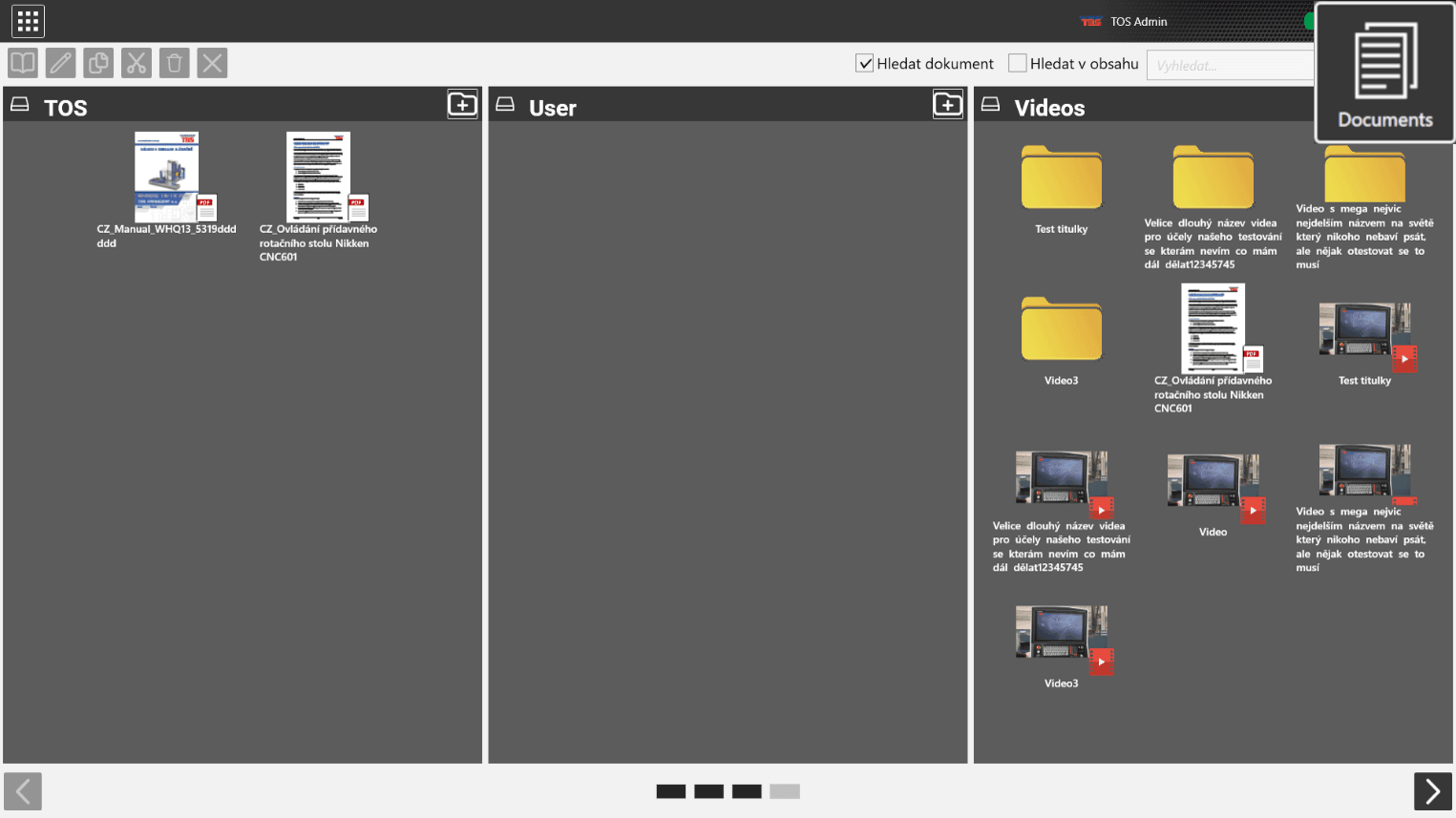

DOKUMENTACE Je aplikace umožňující čtení a správu PDF dokumentů (např. návod k obsluze, opravárenská příručka atd.) včetně možnosti vytváření uživatelských práv a dále tvorbu záložek a poznámek v dokumentech.
|
 |

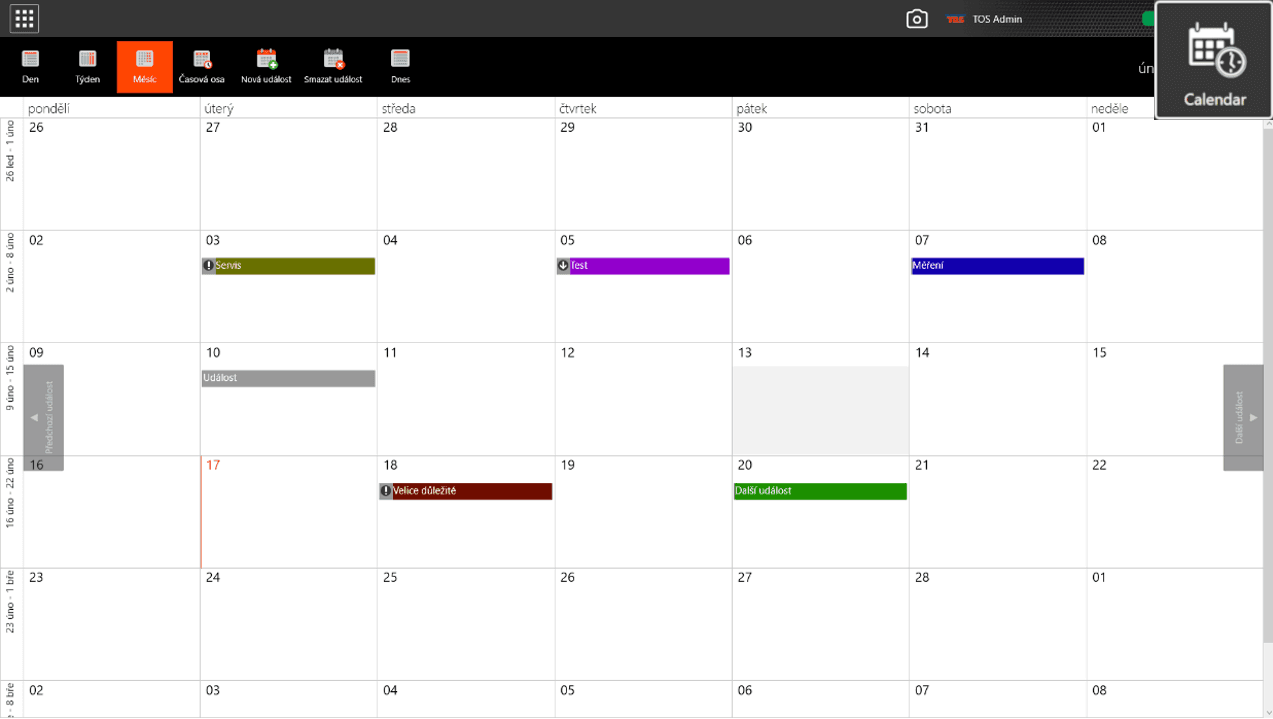

KALENDÁŘ Standardní zobrazení kalendáře – den, týden, měsíc. Událost / servisní akce – přidání, změna, odstranění, připomenutí. Všechna data uložena v lokální databázi. |
Opční aplikace
|

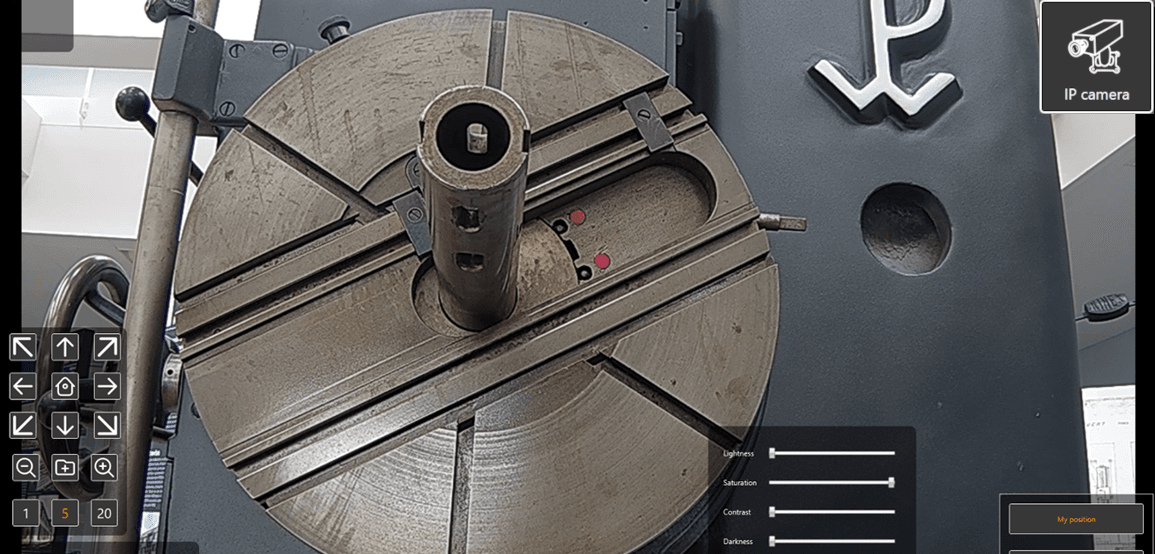

IP KAMERA Aplikace umožňuje ovládání jedné nebo více motorizovaných kamer umístěných na libovolných částech stroje. Data z kamer můžou sloužit mimo jiné pro usnadnění obsluhy stroje.
|
|

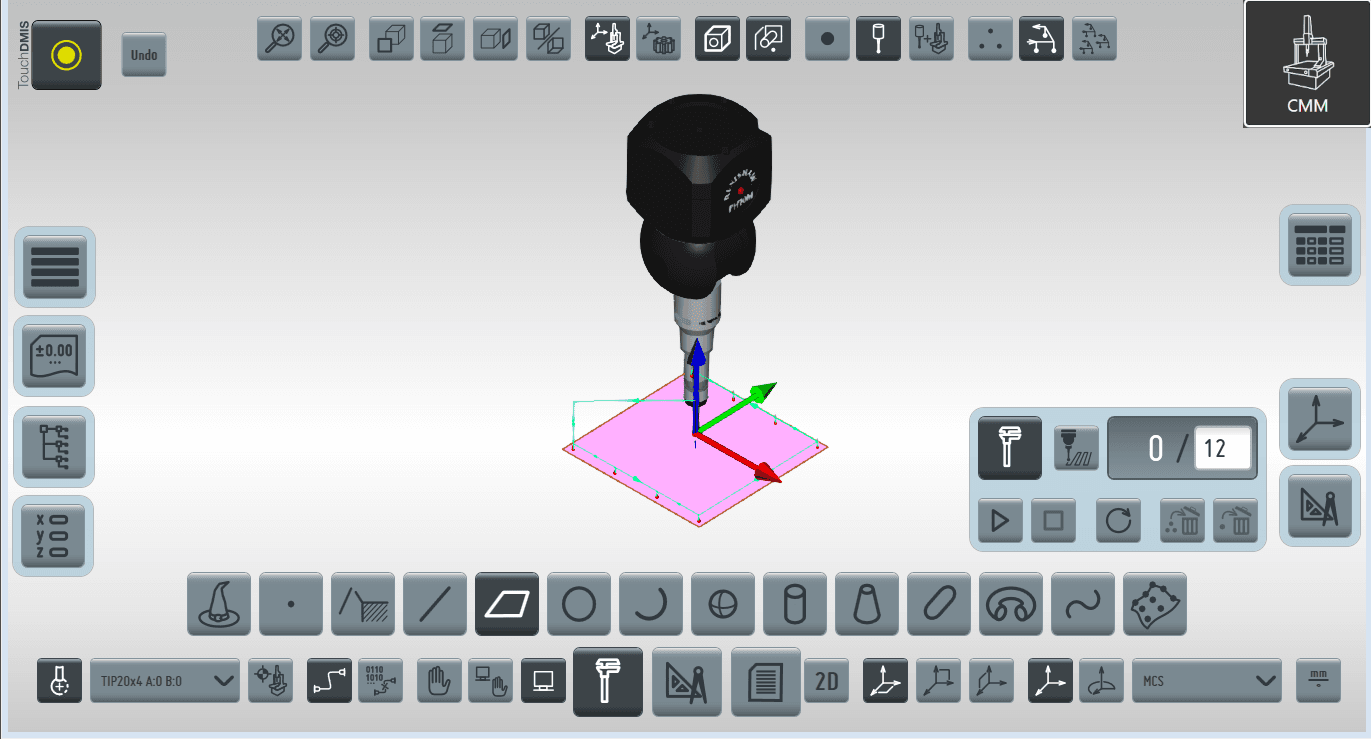

KONTROLA A KOMPENZACE Jde o integrovaný metrologický software do řídicího systému stroje, který spolu s dotykovou sondou umožňuje přesné měření obrobku přímo na stroji a následně provézt automatickou kompenzaci chyb a odladění programu. Naměřená data mohou být automaticky aktivována jako korekce v CNC žádná změna NC programu.
|
 |

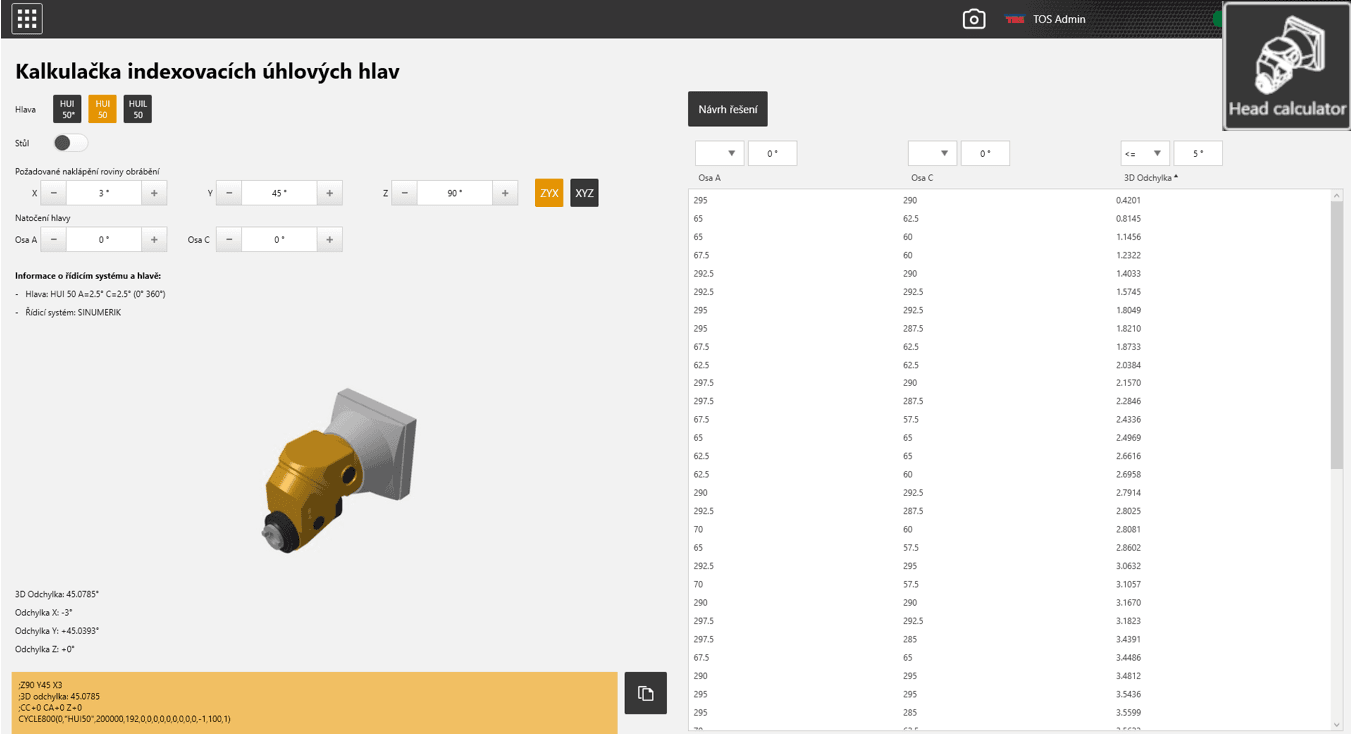

KALKULAČKA HLAV Výpočet nejvýhodnějších natočení os hlavy případně stolu vzhledem k požadované naklopené rovině obrábění, výběr z nej konfigurace, generace NC kódu pro ŘS
|
|

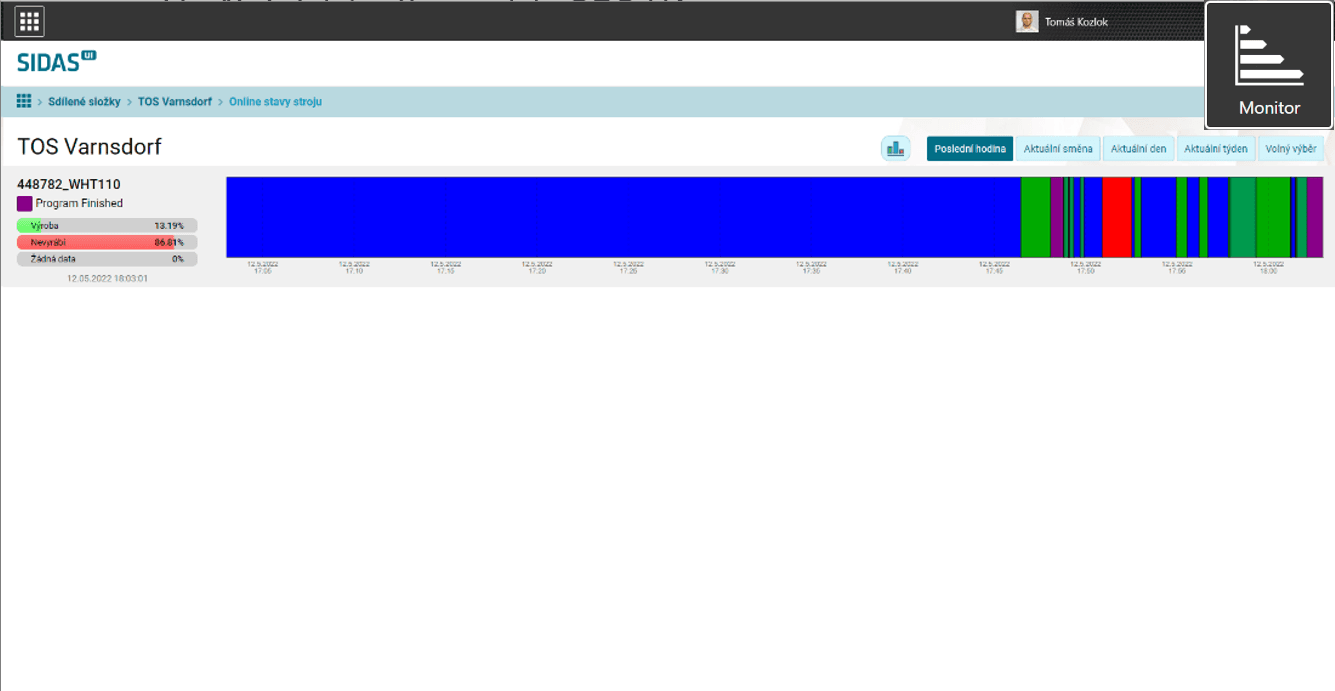

MONITORING STROJE Je integrovaný systém pro monitorování historie používání obráběcího stroje. Tento systém zobrazuje časovou osu základních stavů stroje např. připraven, výroba, zpomalení výroby, chyba, vypnuto apod.
|
 |

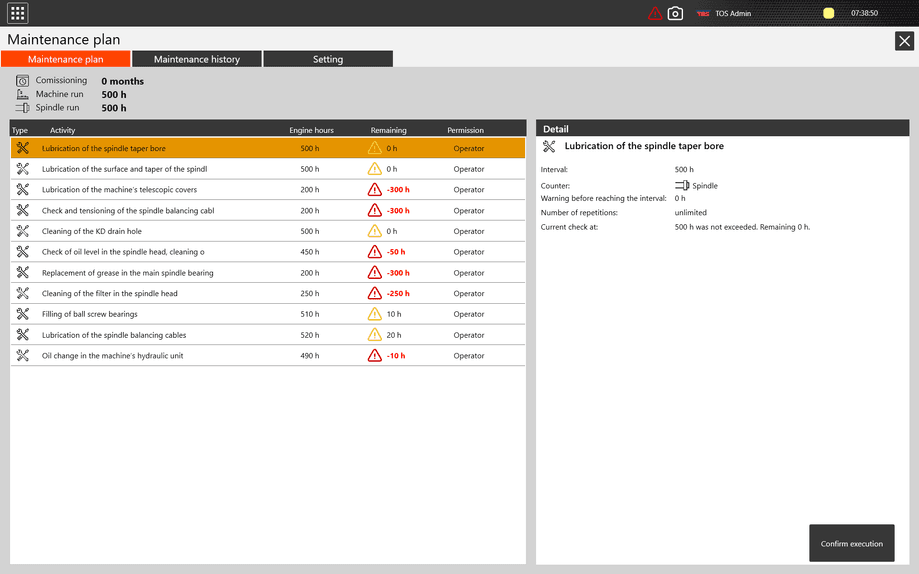

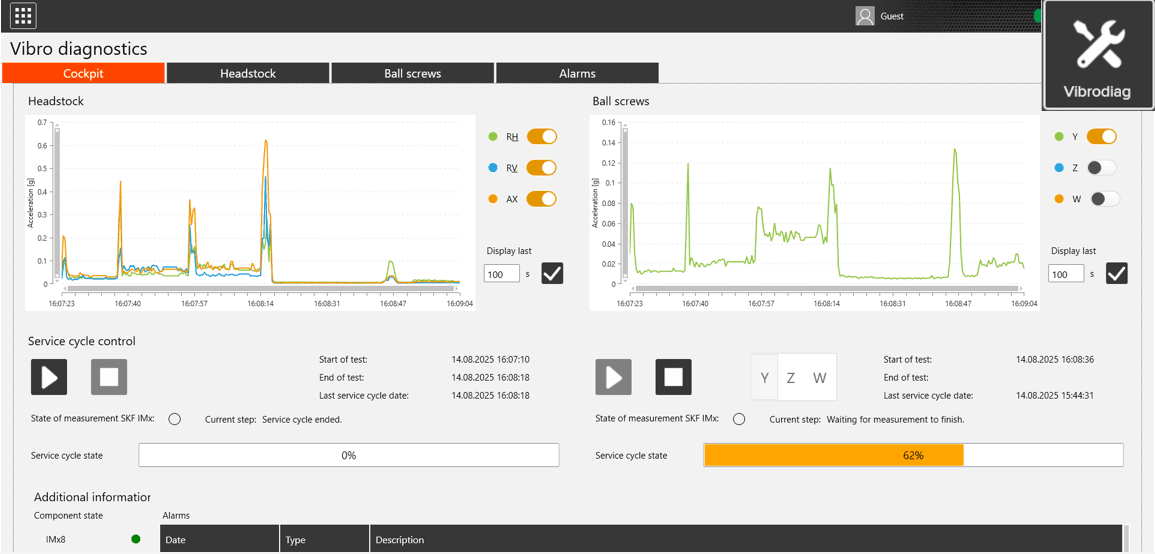

VIBRODIAGNOSTIKA Údržba stroje Maintenance – rozšíření aplikace monitor stroje, čidla a měření vibrací na klíčových částech stroje (HU a ložiska KŠ), na základě info z dig. Dvojčete stroje, se monitoruje stav stroje + možnost rozšíření o predikci servisních zásahů. Nižší náklady na servis a minimalizace neplánovaných prostojů.
|
 |

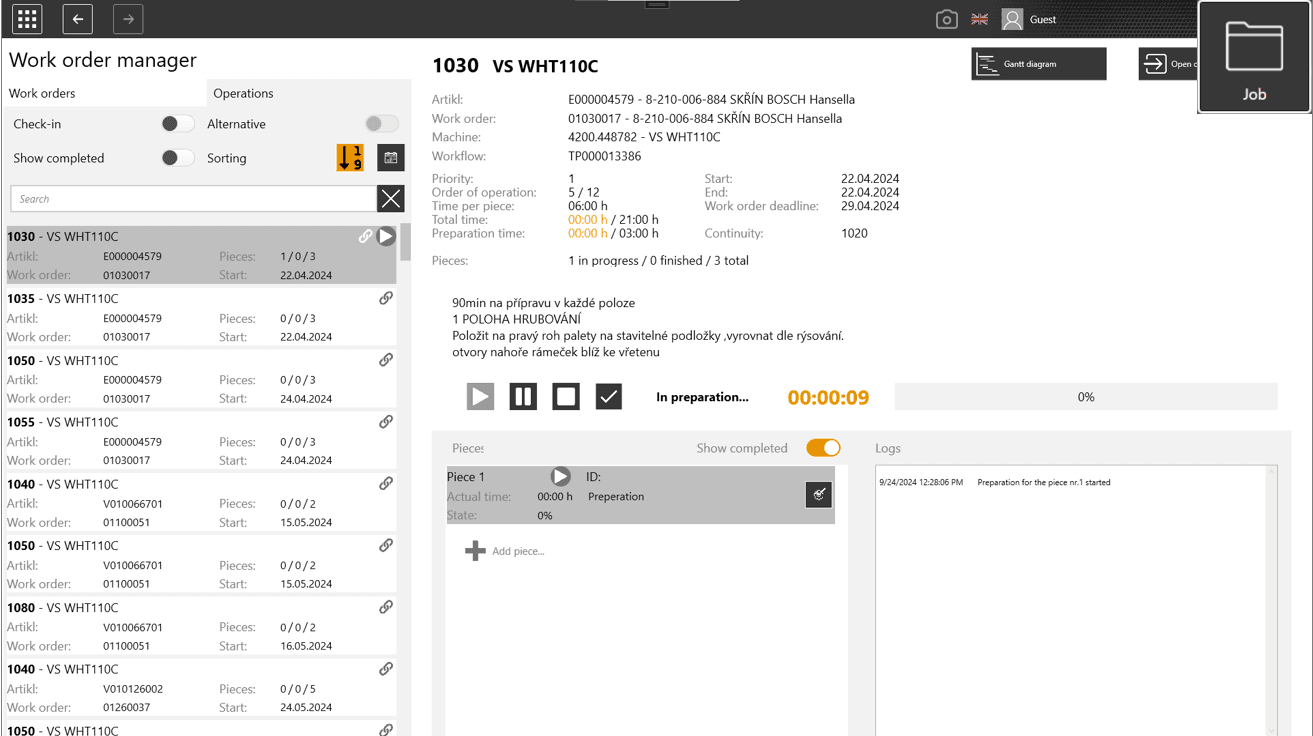

VE VÝVOJI - ZAKÁZKA Zobrazuje pohled na pracovní příkaz a přehled operací přímo na ovládacím panelu stroje, jež je propojen se systémem ERP. Data ke každé zakázce mohou být doplněny ještě o jiné dokumenty, např. popis operace, fotky, tabulky nebo NC programy.
|
 |

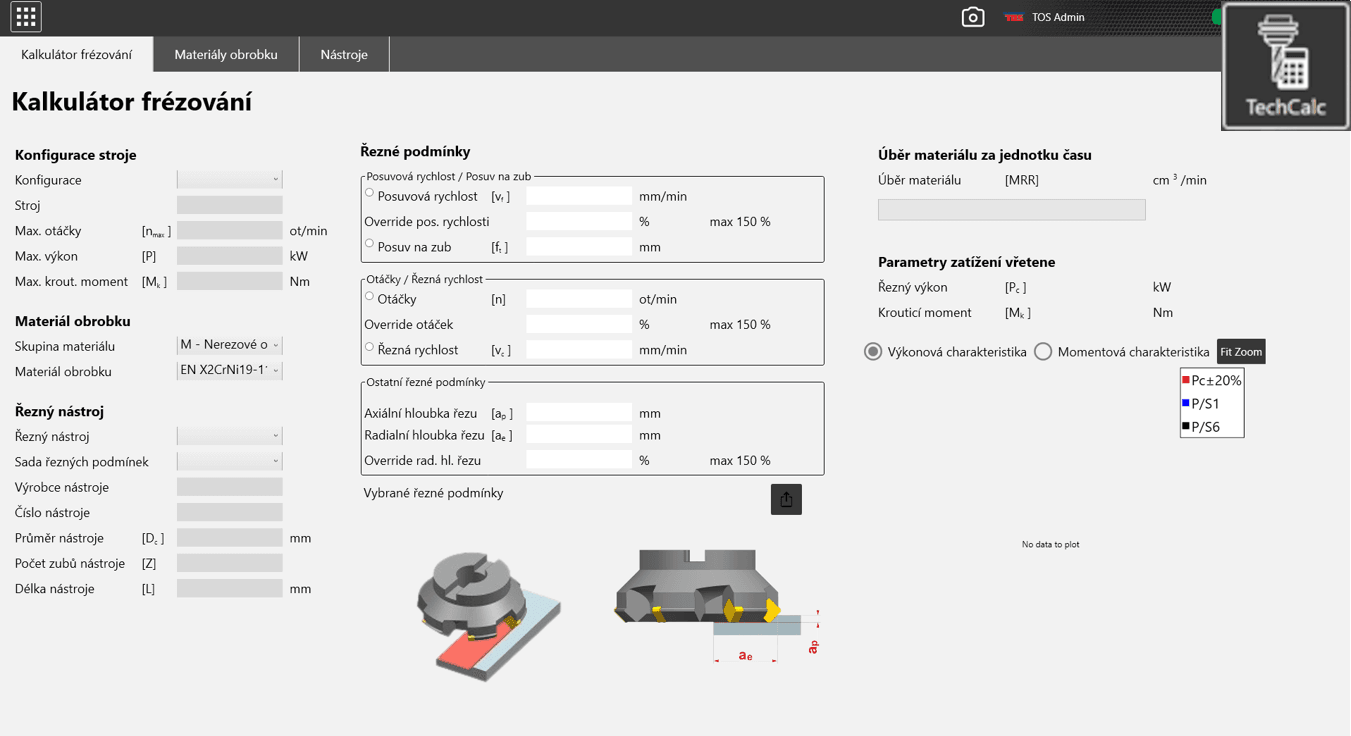

VE VÝVOJI - TECHNOLOGICKÁ KALKULAČKA Dle zadaných parametrů nástroje, materiálu a požadované operace generuje systém návrhy vhodných řezných parametrů (vhodné pro přímé dílenské programování)
|
