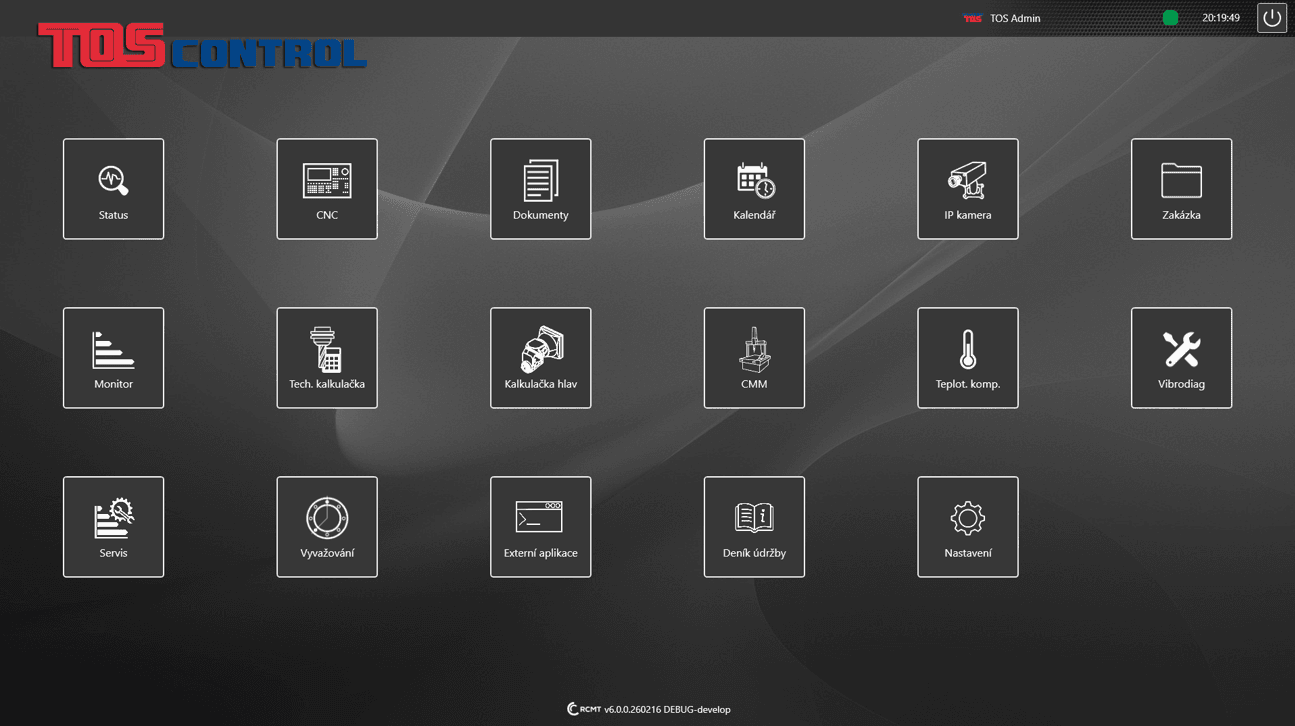

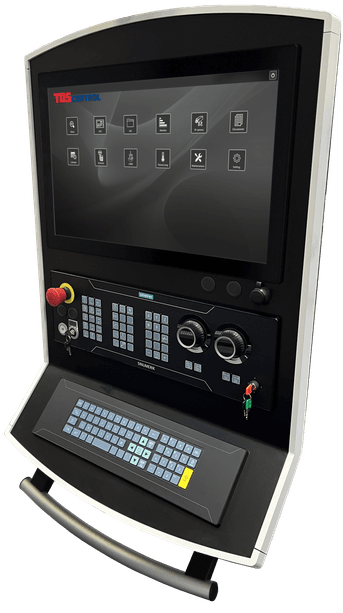

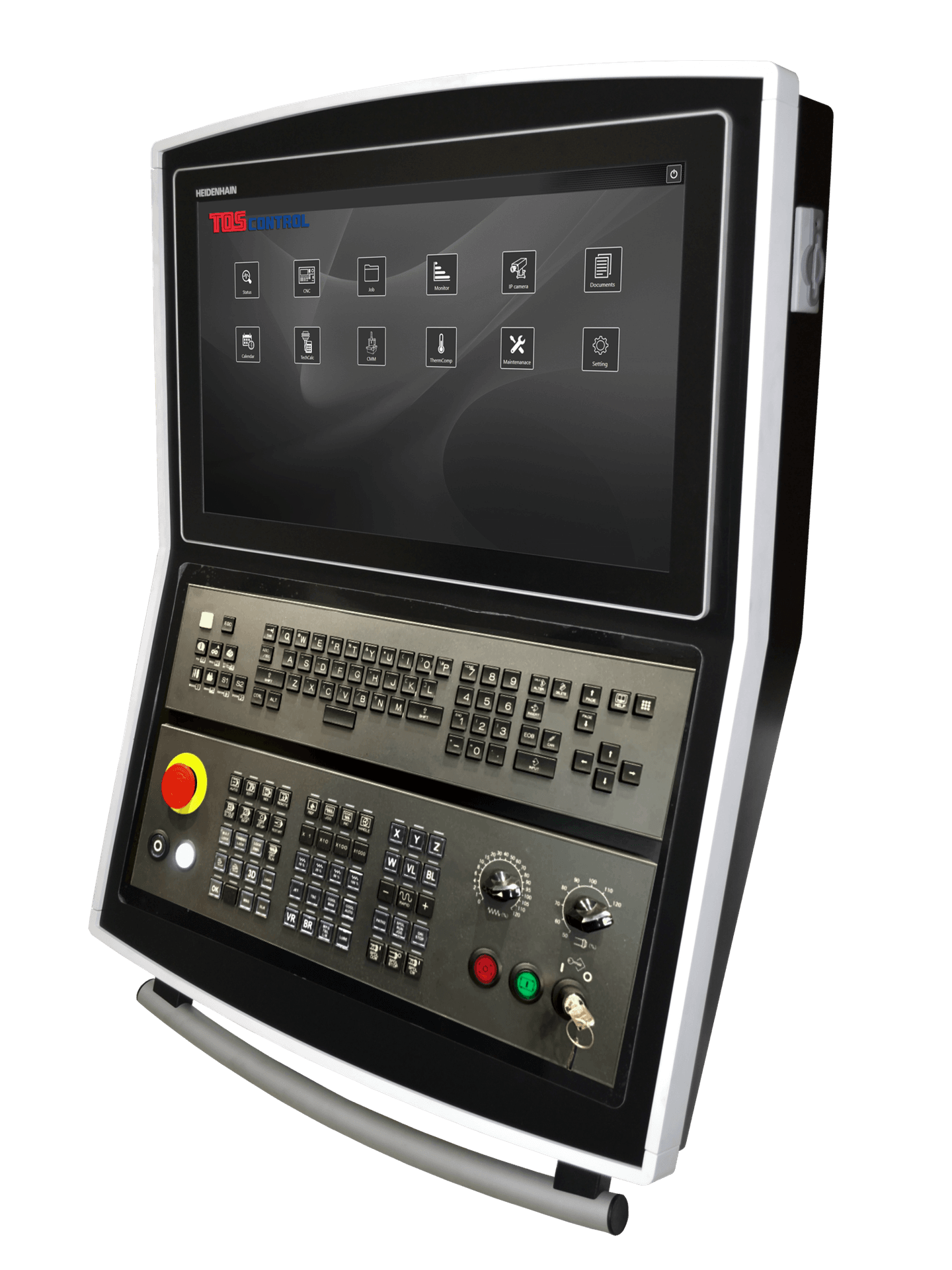

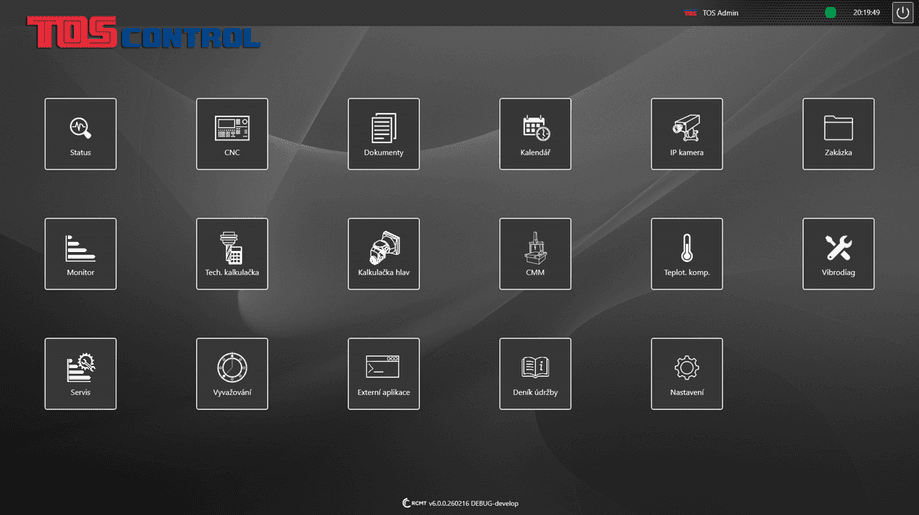

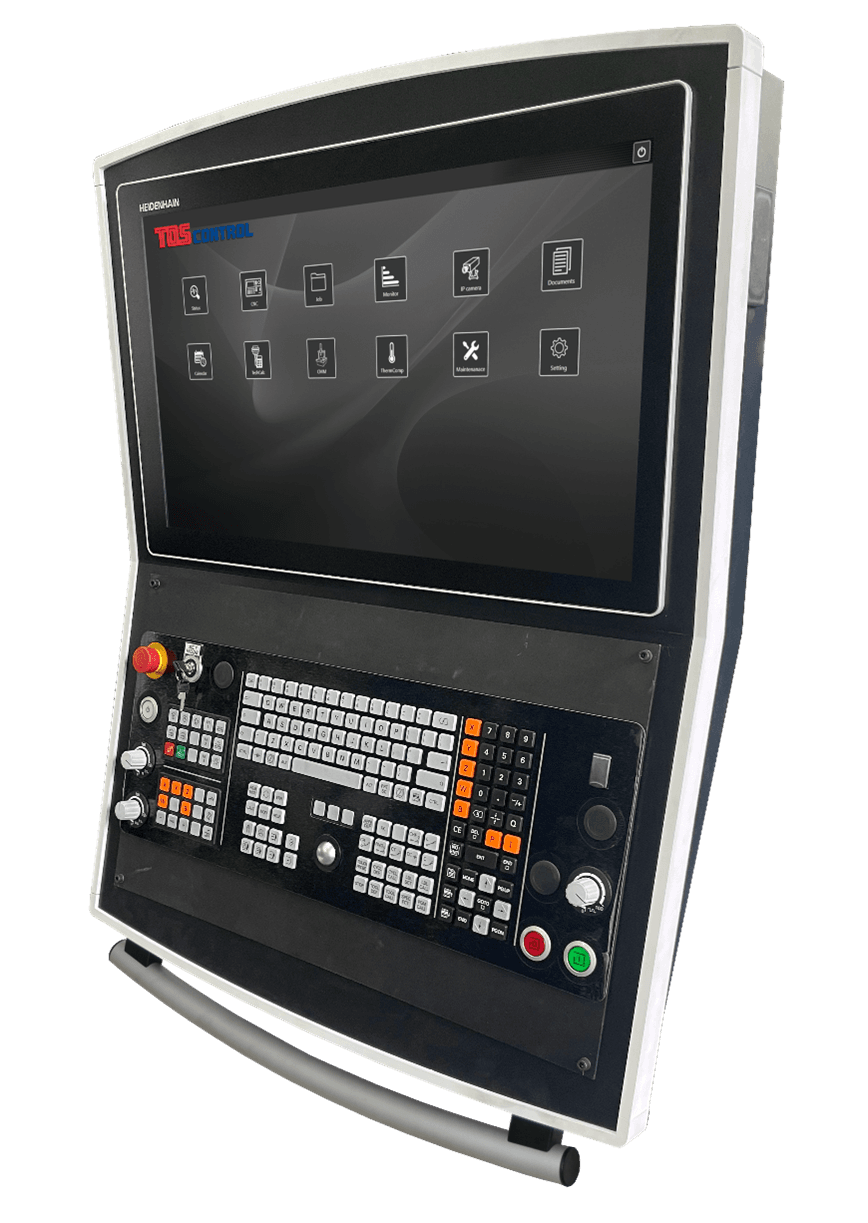

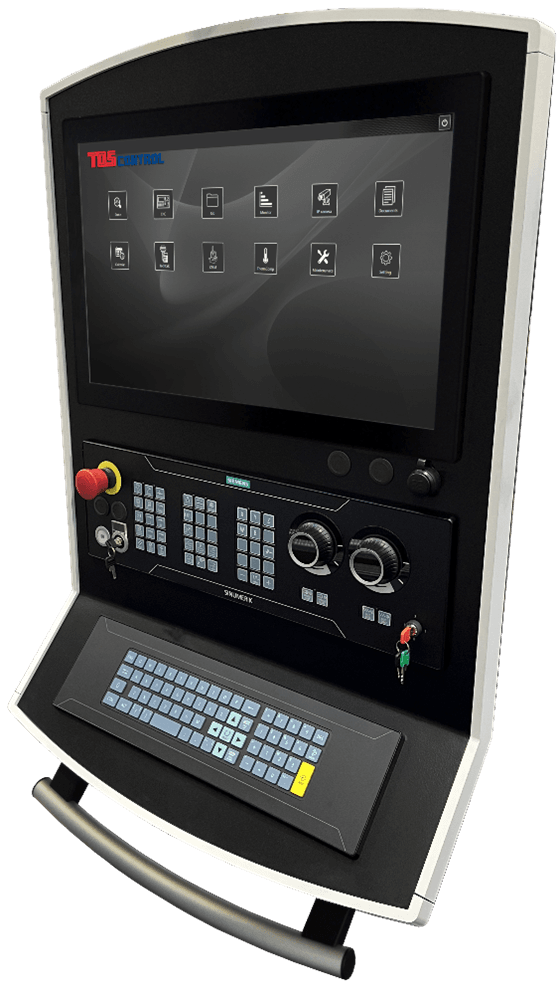

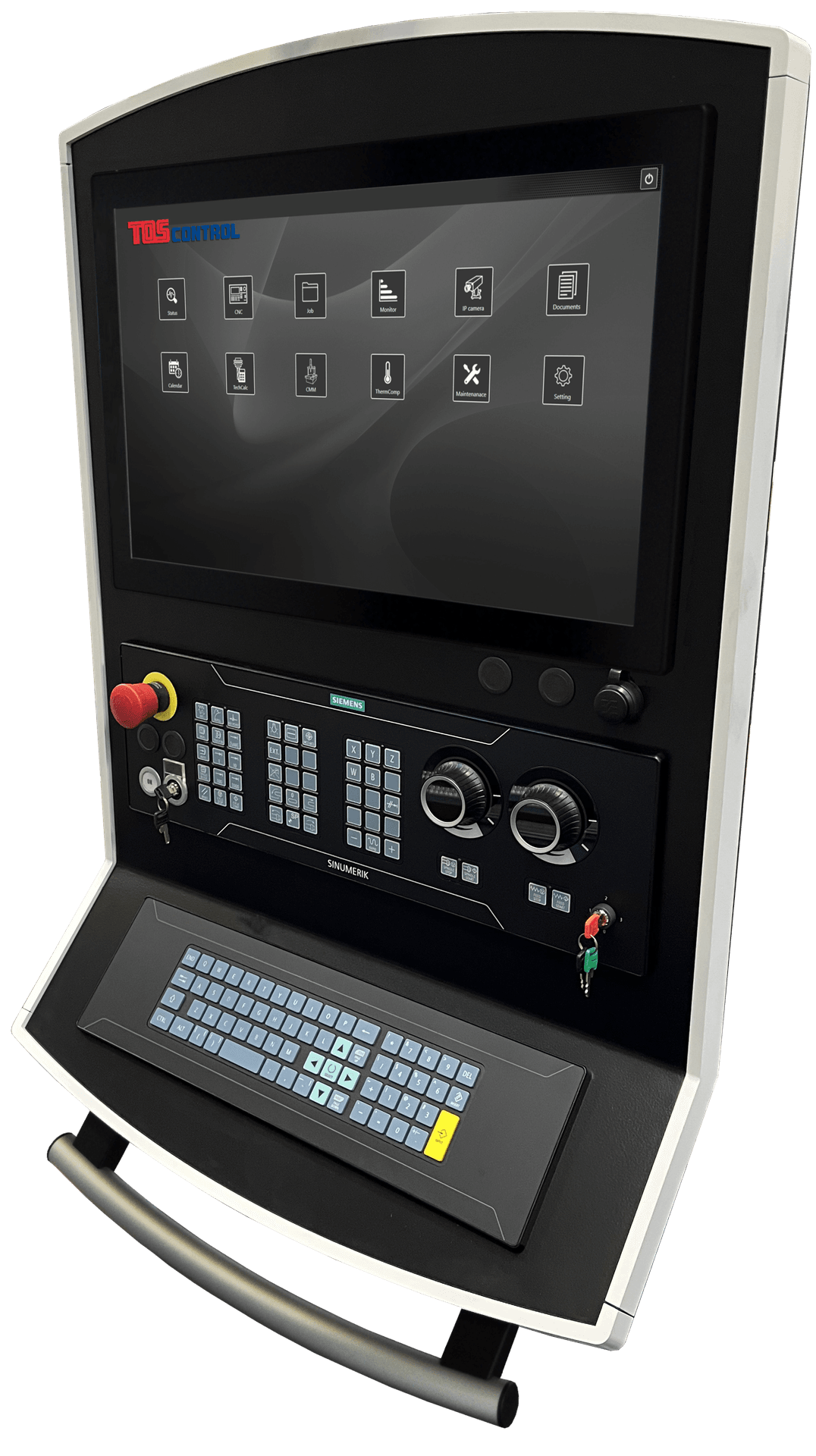

TOScontrol to nadbudowa programowa układu sterowania, która zawiera plik aplikacji i funkcji do zaawansowanego zarządzania obrabiarką. Dla łatwej i intuicyjnej obsługi system tworzy ekran główny z ikonami poszczególnych aplikacji (podobnie jak w systemach operacyjnych urządzeń mobilnych).
Aplikacje są przejrzyście wyświetlone na panelu do obsługi obrabiarki a operator może płynnie między nimi przełączać. Częścią rozwiązania jest też między innymi zarządzanie kontami użytkowników. TOScontrol jest częścią standardowego wyposażenia wszystkich obrabiarek.
- On-line wymiana danych z obrabiarki do systemu ERP
- Zintegrowany serwer OPC-UA
- Model danych TOS Vdf lub UMATI
- Specjalne aplikacje dla rozszerzenia funkcjonalności
- Przyjazny dla użytkownika interfejs
Korzyści
- Standardowym wyposażeniem jest moduł DNC, który umożliwia komunikację między obrabiarką i PC
- Przejrzysty system do obsługi funkcji nadbudowy obrabiarki
- Prosta obsługa i informacje zawsze na ekranie panelu do obsługi
- Kompletny przegląd aktywności i stanu obrabiarki
- Zapewnione bezpieczeństwo formą autoryzacji użytkowników
- Funkcje do podłączenia obrabiarki do ERP z pomocą protokołu komunikacyjnego interfejsu OPC-UA
Opis
Nadbudowę układu sterowania nazwaliśmy TOScontrol. Jest to platforma dla aplikacji i funkcji zaawansowanego zarządzania obrabiarką.
Dla łatwej i intuicyjnej obsługi system tworzy ekran główny z ikonami poszczególnych aplikacji (podobnie jak w systemach operacyjnych urządzeń mobilnych).
Aplikacje są przejrzyście wyświetlone na panelu do obsługi obrabiarki a operator może płynnie między nimi przełączać. Częścią rozwiązania jest też między innymi zarządzanie kontami użytkowników.
Wymogi rozwiązania
Industry 4.0 oferuje niemal nieograniczone możliwości w zakresie połączenia obrabiarek w systemy produkcyjne, ich integracji łącznie z wysokim stopniem automatyzacji dla kompleksowego sterowania i monitorowania jakości procesu produkcji.
Naszym celem jest zaoferowanie nadbudowy klasycznego układu sterowania obrabiarki, która będzie funkcjonować jako platforma nie tylko dla naszych własnych aplikacji, ale również dla różnych funkcji indywidualnych użytkowników, zgodnie z potrzebami klientów.
Standardowe wyposażenie obrabiarki
|

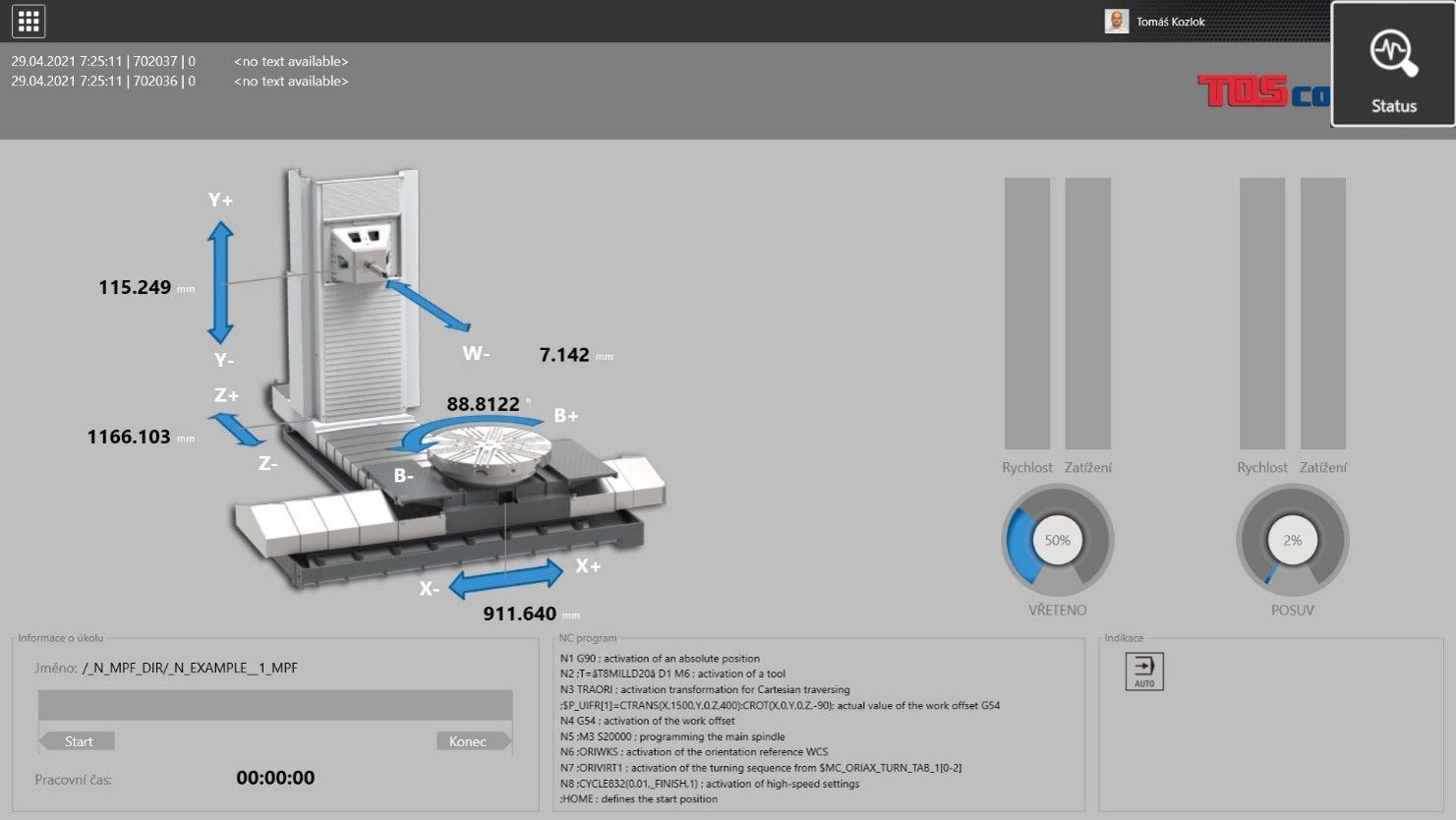

EKRAN STATUSU Przejrzyście wyświetla podstawowe informacje o obrabiarce (współrzędne, program, alarmy, zalogowany użytkownik itd.).
|
 |

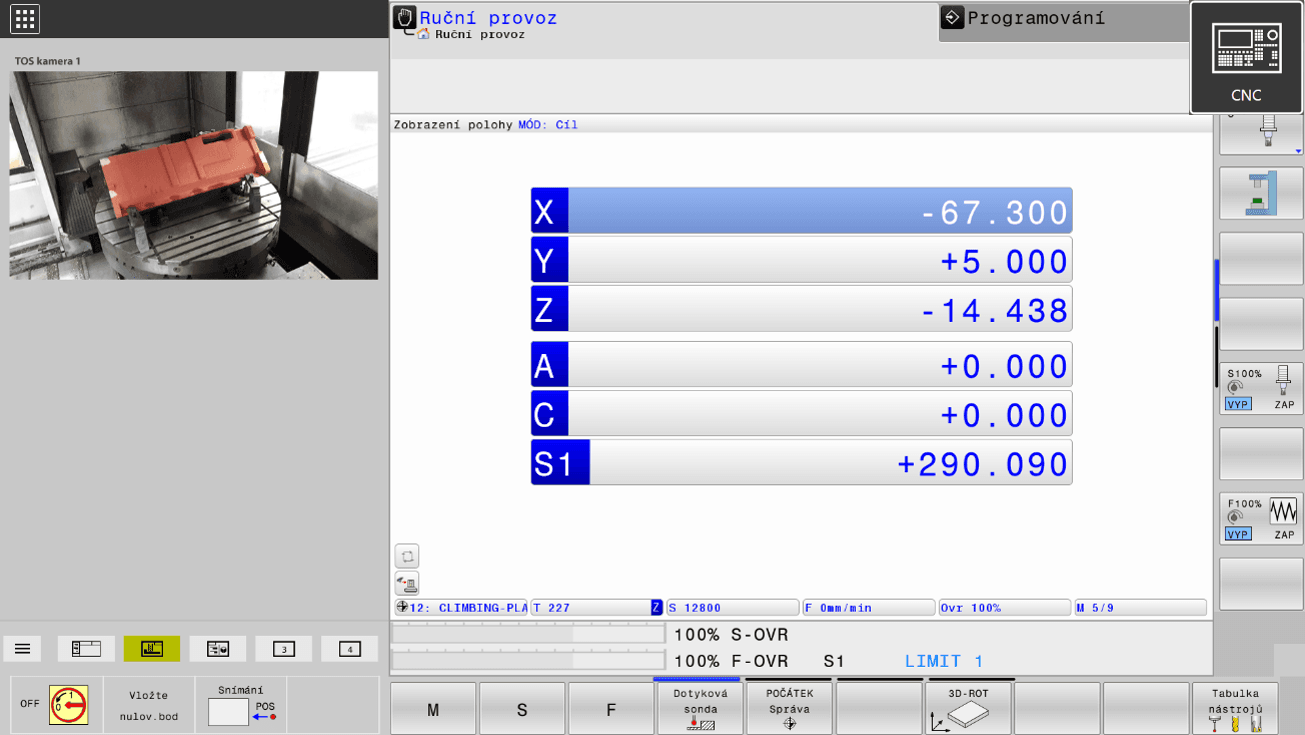

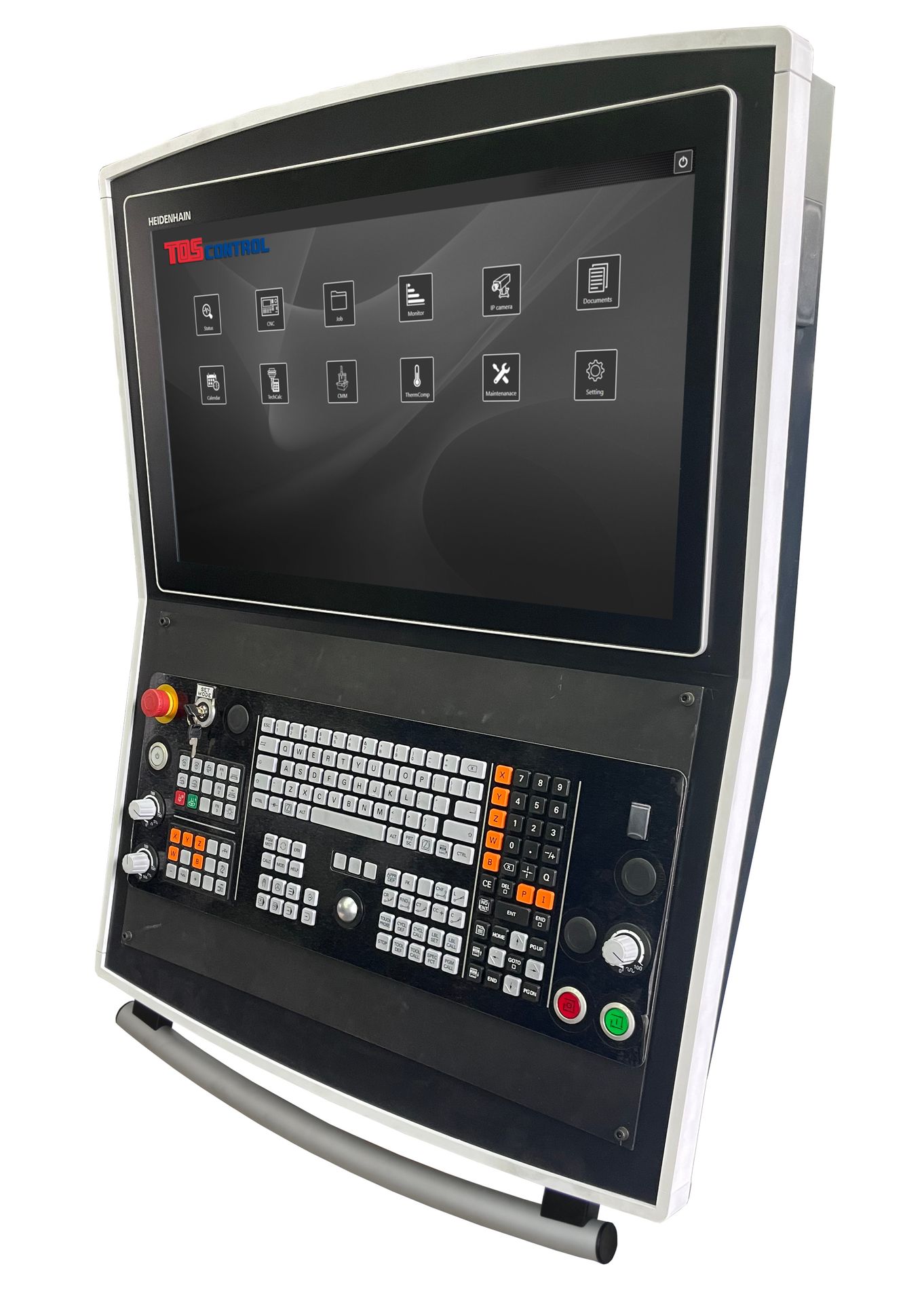

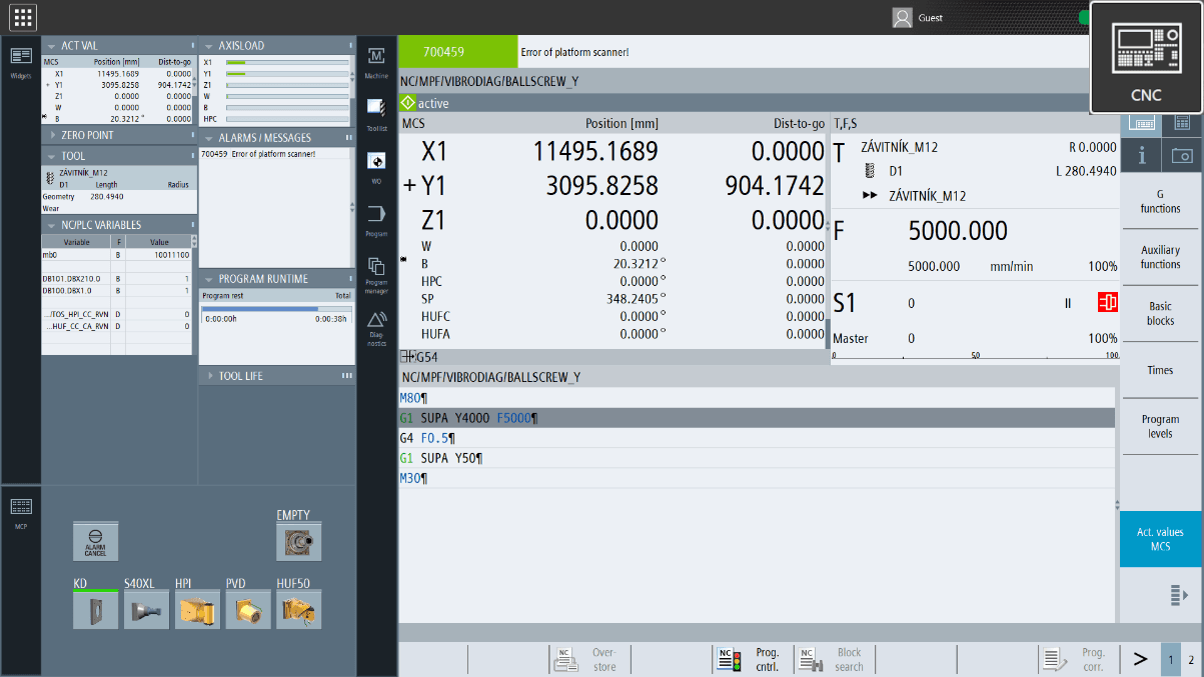

UKŁAD STEROWANIA CNC Wyświetla standardowy ekran układu sterowania, dodatkowo uzupełniony o boczny pasek z przyciskiem powrotu na ekran główny TOS Control.
|
 |

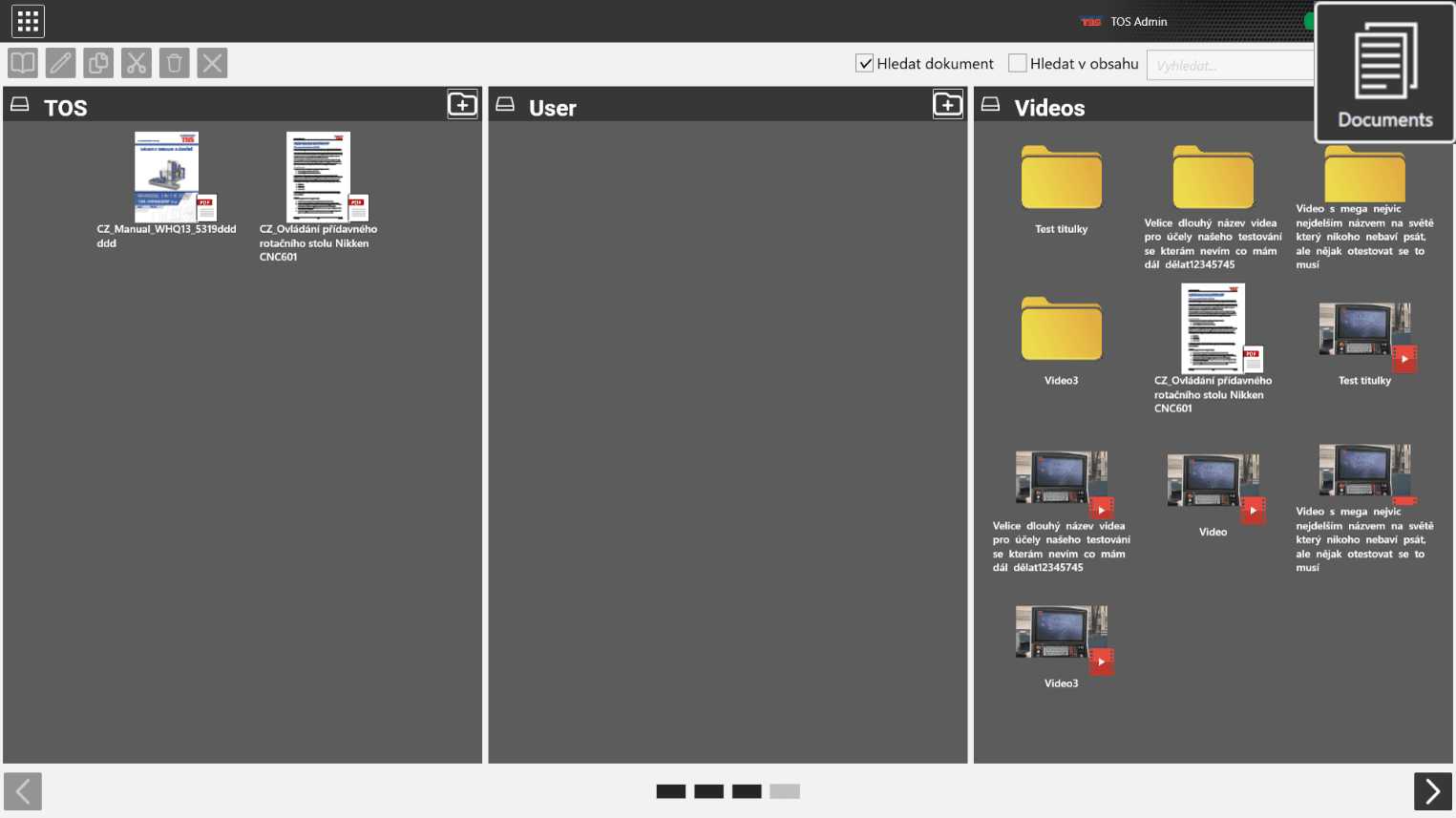

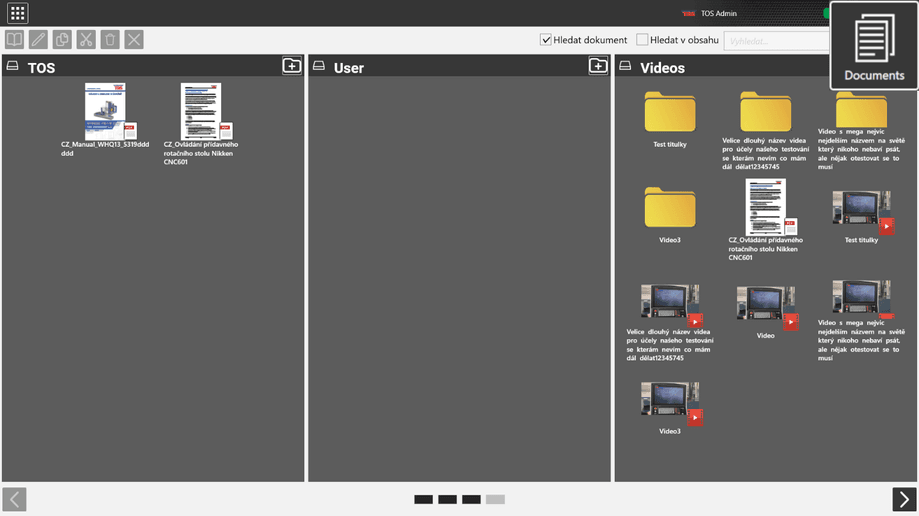

DOKUMENTACJA Jest to aplikacja umożliwiająca czytanie i zarządzanie dokumentami PDF (np. instrukcja obsługi, podręcznik warsztatowy itd.) wraz z możliwością tworzenia uprawnień użytkownika oraz zakładek i uwag w dokumentach.
|
 |

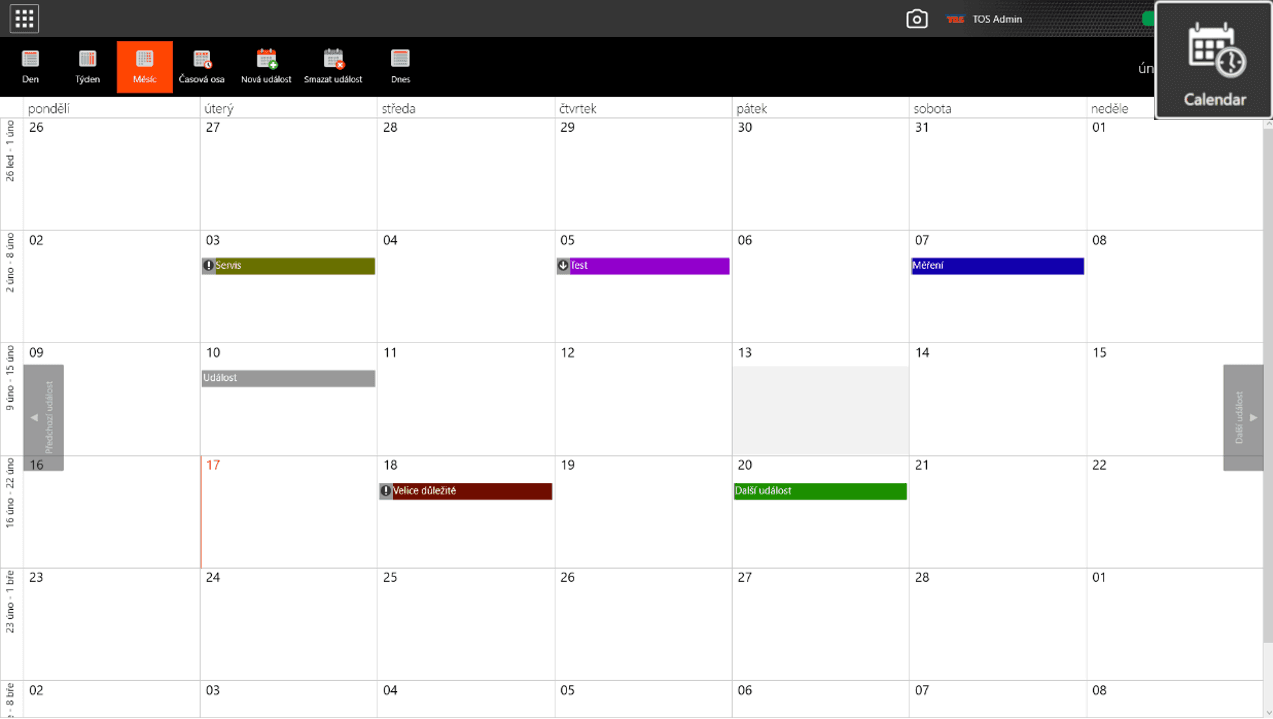

KALENDARZ Standardowy widok kalendarza – dzień, tydzień, miesiąc Wydarzenie / interwencja serwisowa – dodanie, zmiana, usunięcie, przypomnienie. Wszystkie dane zapisane w lokalnej bazie danych. |
Aplikacje opcjonalne
|

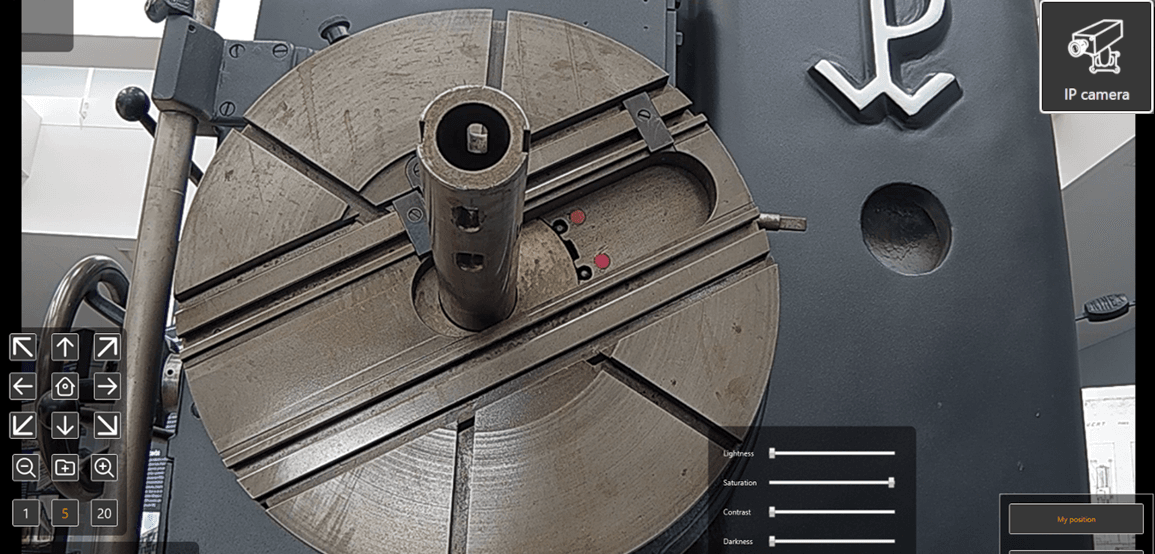

IP KAMERA Aplikacja umożliwia sterowanie jedną lub więcej zautomatyzowanych kamer umieszczonych na dowolnych częściach obrabiarki. Dane z kamer mogą posłużyć między innymi w celu ułatwienia obsługi obrabiarki.
|
|

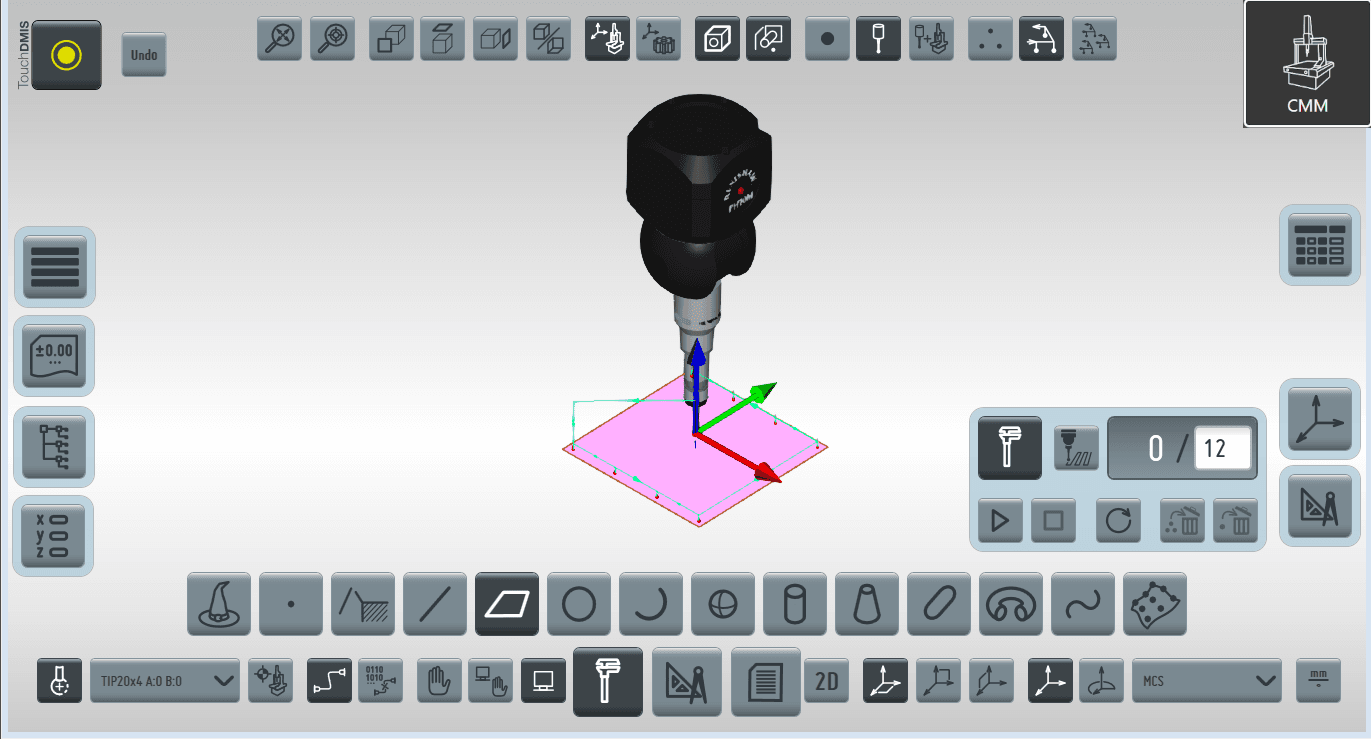

KONTROLA I KOMPENSACJA Chodzi o oprogramowanie metrologiczne zintegrowane do układu sterowania obrabiarki, które wraz z sondą dotykową umożliwia dokładne mierzenie obrabianego elementu bezpośrednio na obrabiarce a następnie przeprowadzenie automatycznej kompensacji błędów i dostrojenie programu. Zmierzone dane mogą być automatycznie uaktywniane jako korekta w CNC bez zmiany programu NC
|
|

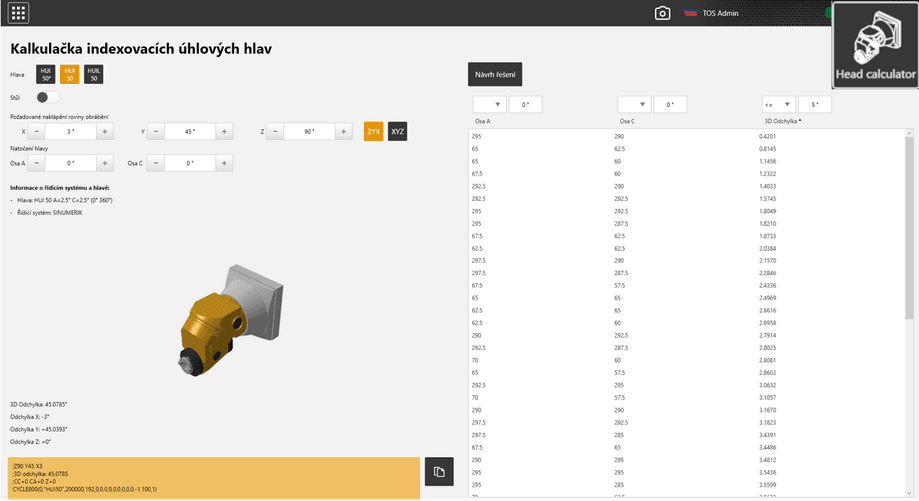

KALKULATOR GŁOWIC Obliczanie najkorzystniejszych obrotów osi głowicy lub stołu w stosunku do żądanej płaszczyzny pochyłej obróbki, wybór najlepszej konfiguracji, generowanie kodu NC dla układu sterowania
|
|

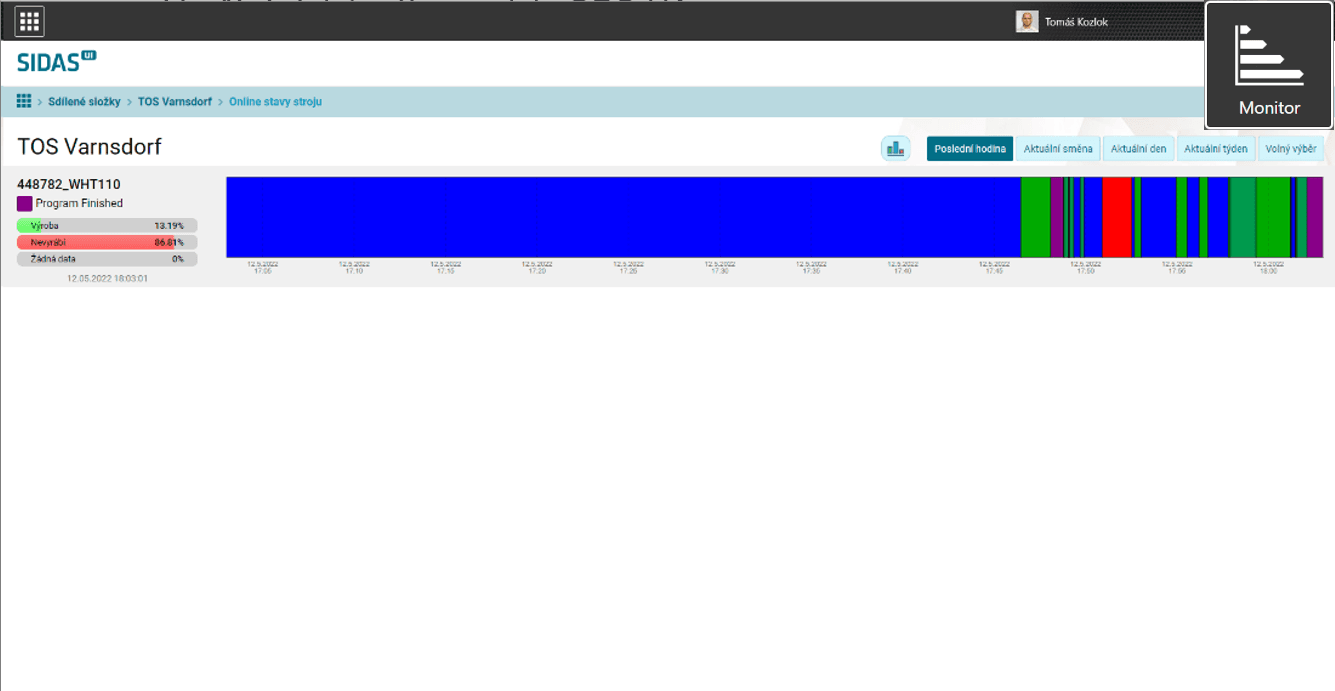

MONITOR Jest to zintegrowany system do monitorowania historii użytkowania obrabiarki. System ten wyświetla oś czasową podstawowych stanów obrabiarki, np. gotowa, produkcja, zwolnienie produkcji, błąd, wyłączona, itp.
|
|

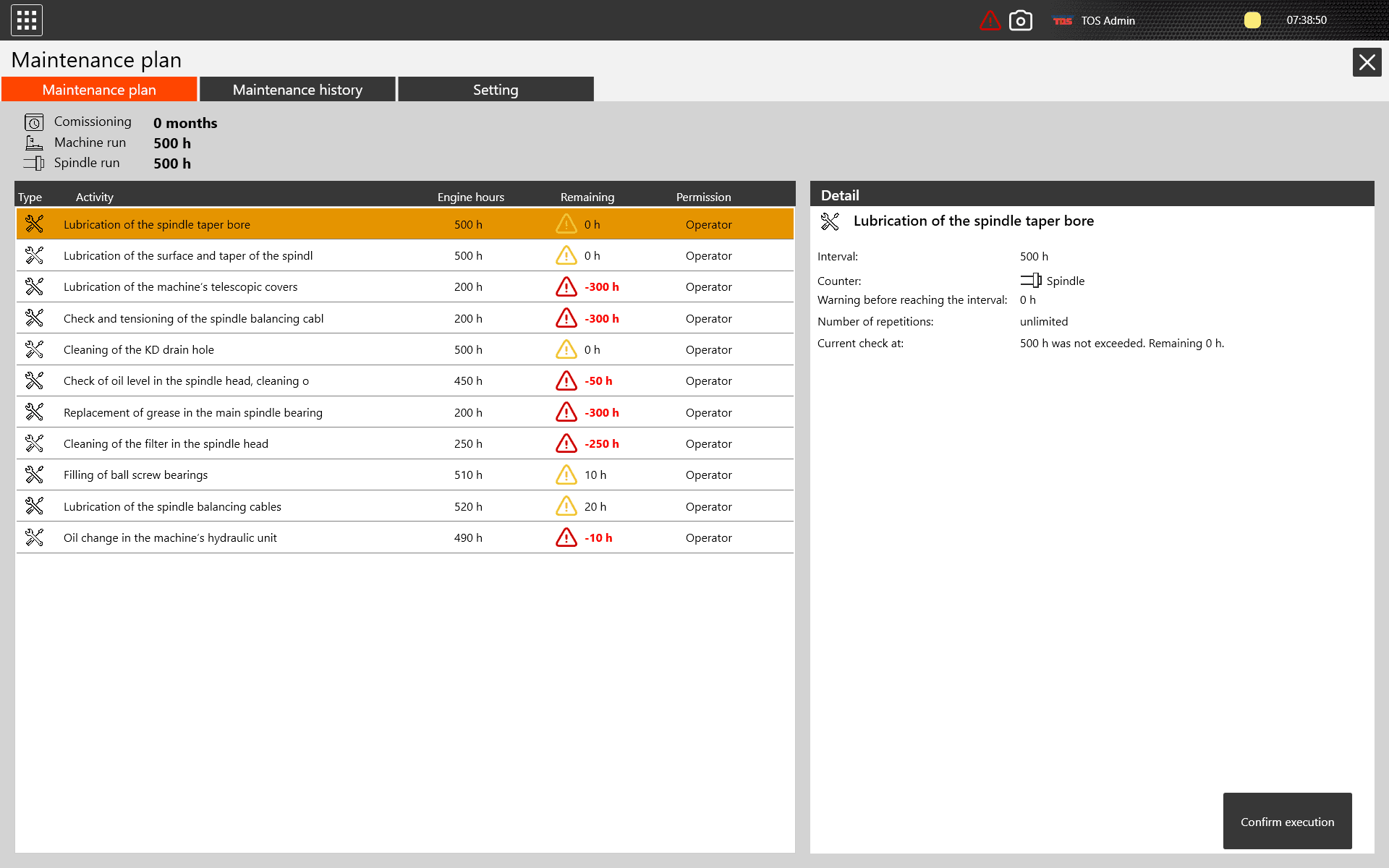

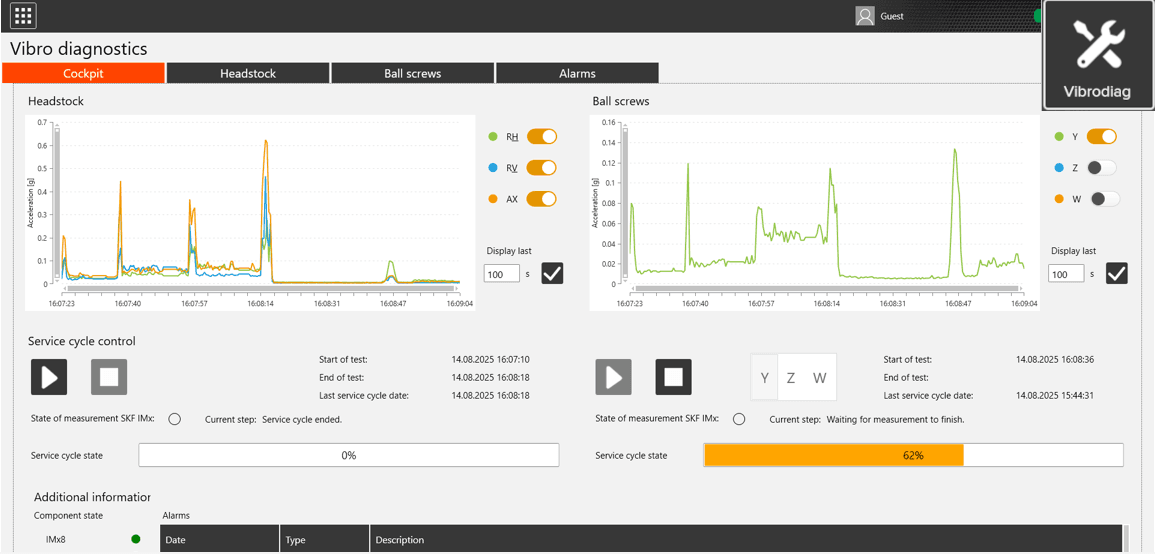

WIBRODIAGNOSTYKA Konserwacja obrabiarki Maintenance – rozszerzenie aplikacji monitor obrabiarki, czujniki i pomiary wibracji na kluczowych częściach obrabiarki (ułożyskowanie główne i łożyska śrub kulkowych), na podstawie informacji i bliźniaczej obrabiarki, monitoruje się stan obrabiarki + możliwość rozszerzenia i prognozy akcji serwisowych. Niższe koszty serwisu i minimalizacja nieplanowanych przestojów.
|
|

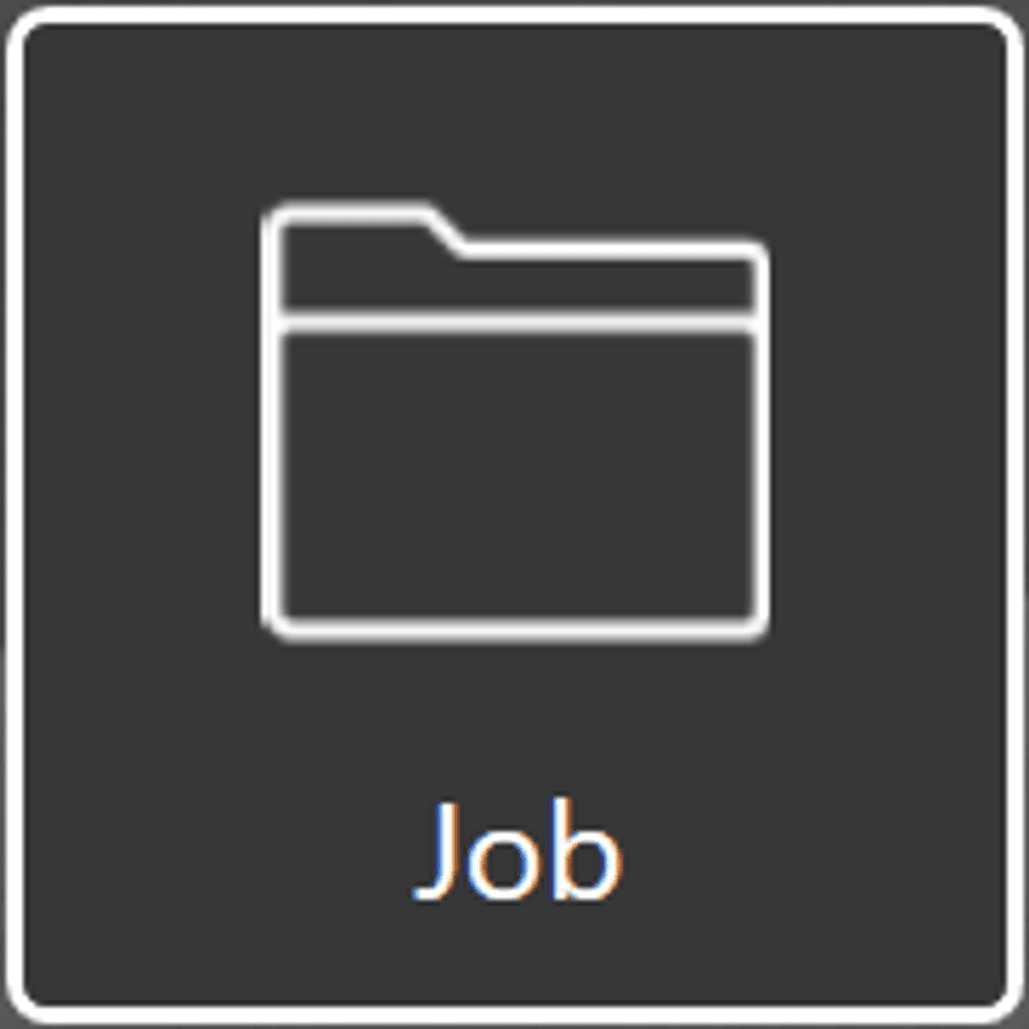

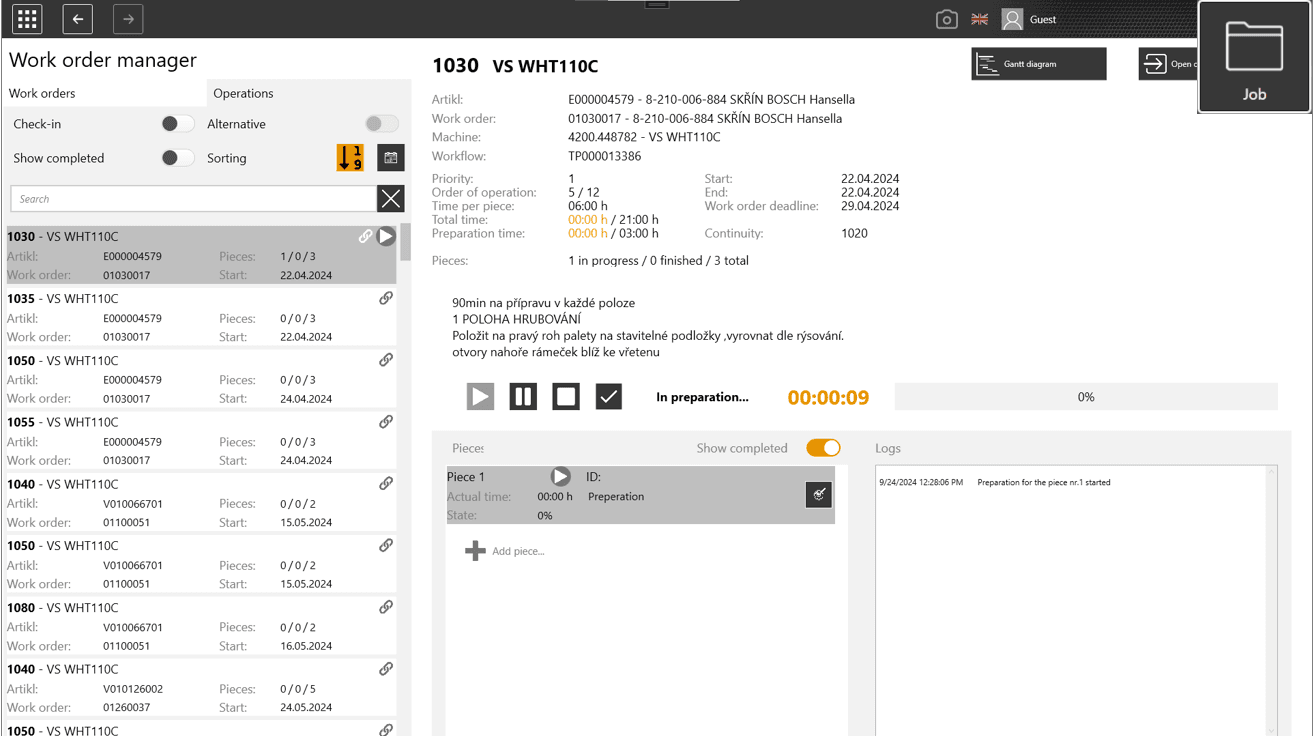

W TRAKCIE PRAC - ZLECENIE Wyświetla widok polecenia roboczego i przegląd operacji bezpośrednio na panelu do obsługi obrabiarki, który jest połączony z systemem ERP. Dane o każdym zleceniu mogą być uzupełnione jeszcze innymi dokumentami, np. opisem operacji, fotografiami, tabelami, lub programami NC.
|
|

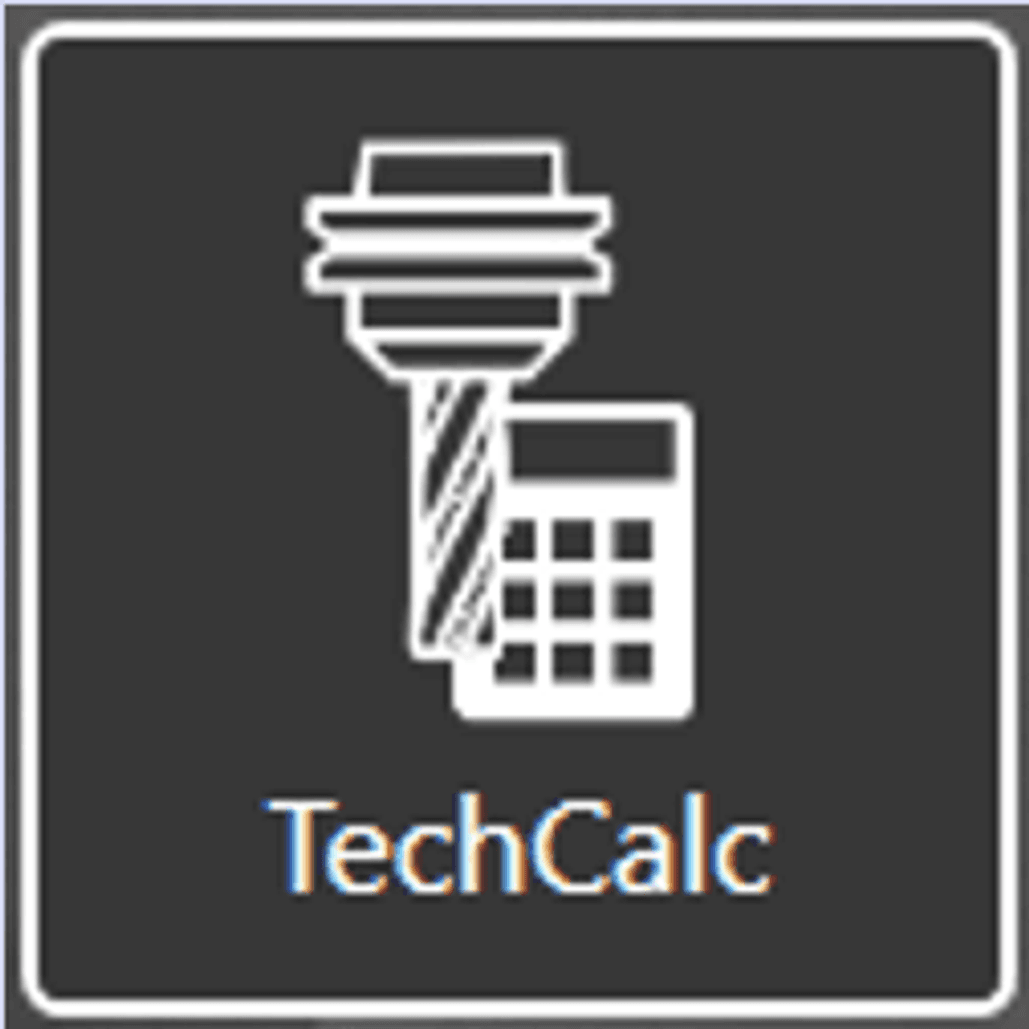

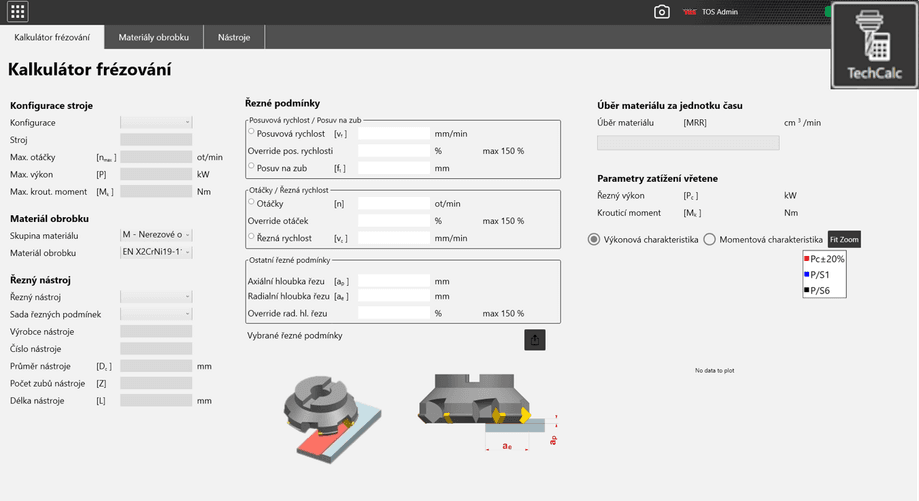

W TRAKCIE PRAC – KALKULATOR TECHNOLOGICZNY Według zadanych parametrów narzędzia, materiału i żądanej operacji system generuje propozycje odpowiednich parametrów skrawania (przydatne do bezpośredniego programowania warsztatowego)
– KALKULATOR TECHOLOGICZNY Według zadanych parametrów narzędzia, materiału i żądanej operacji system generuje propozycje odpowiednich parametrów skrawania (przydatne do bezpośredniego programowania warsztatowego)
|
