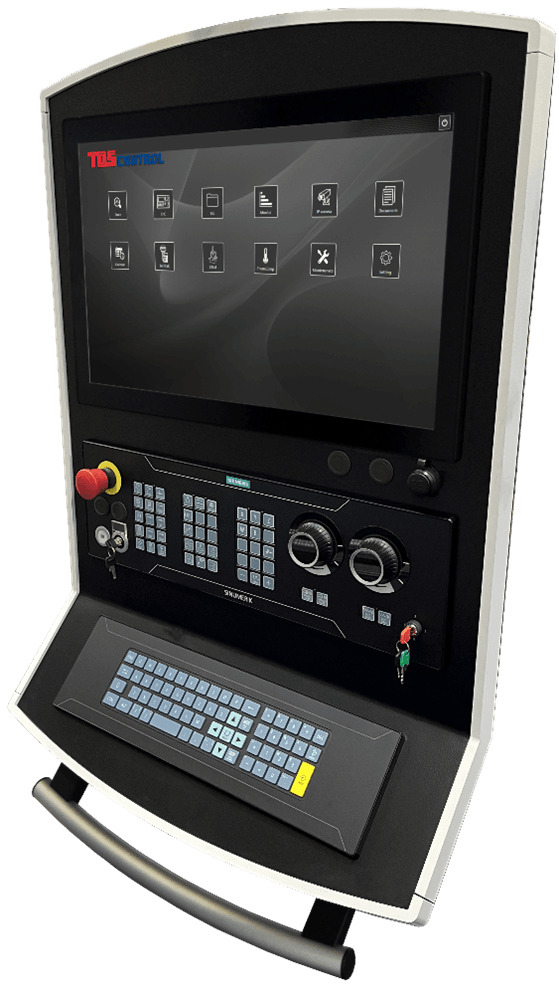

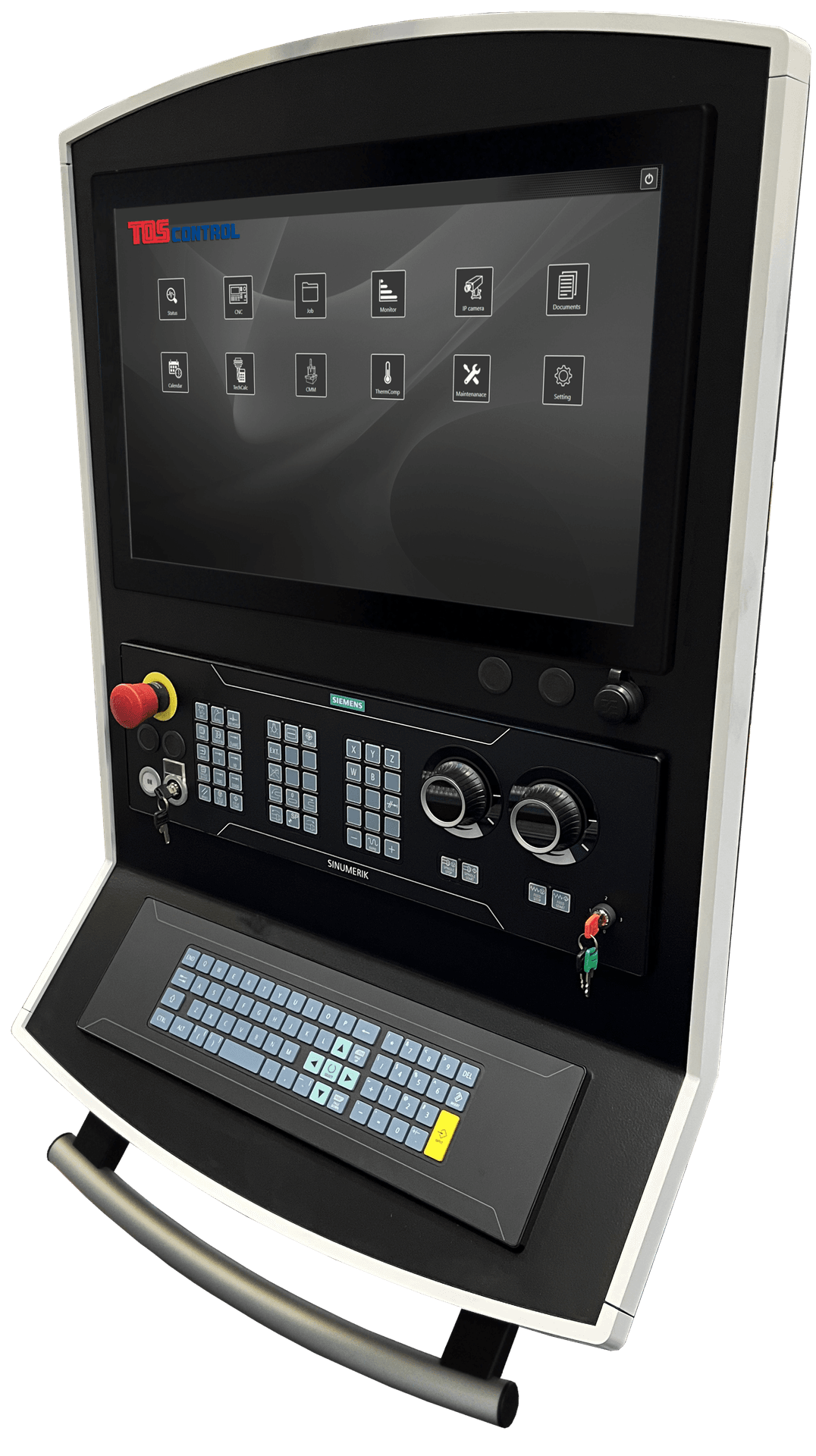

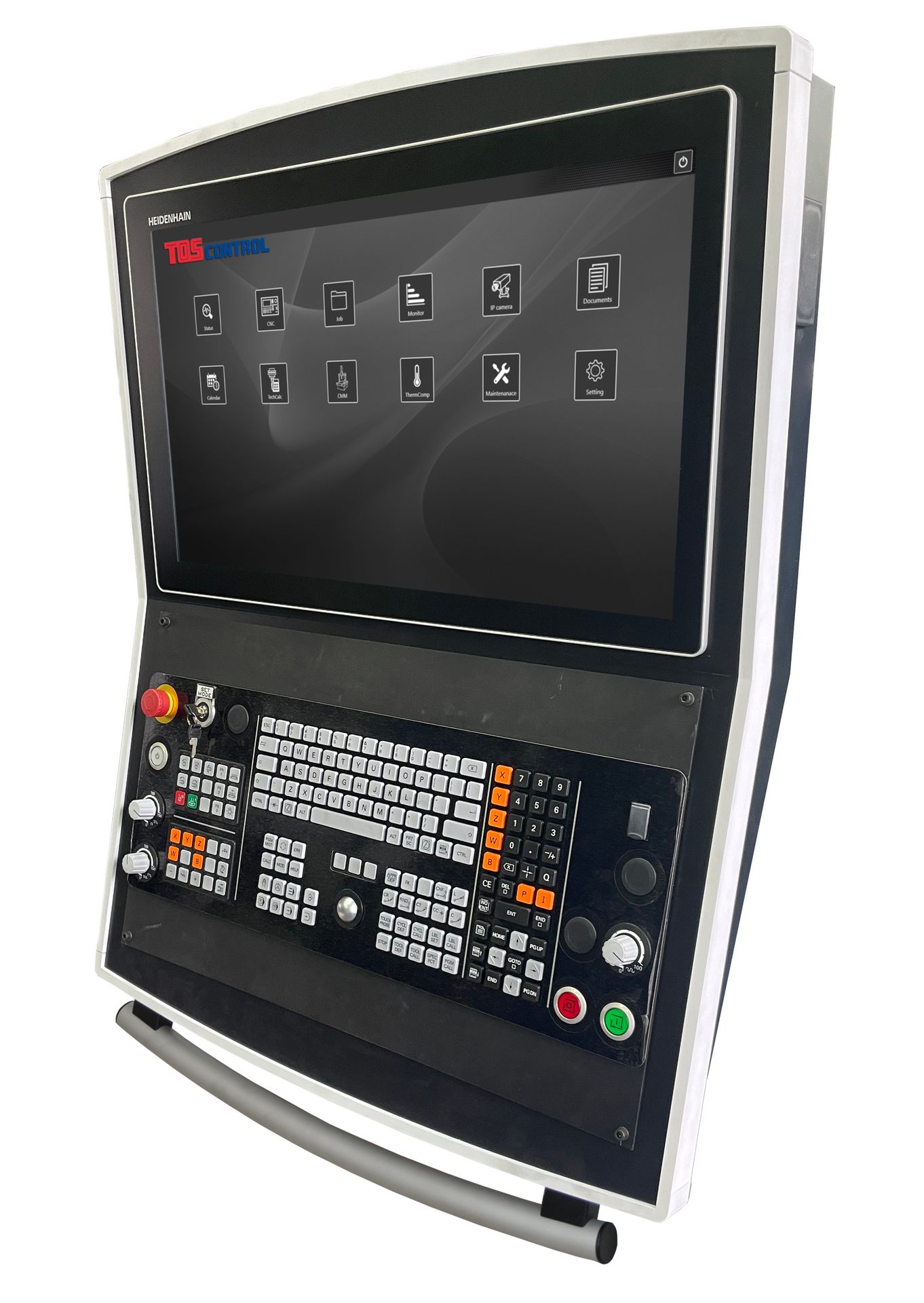

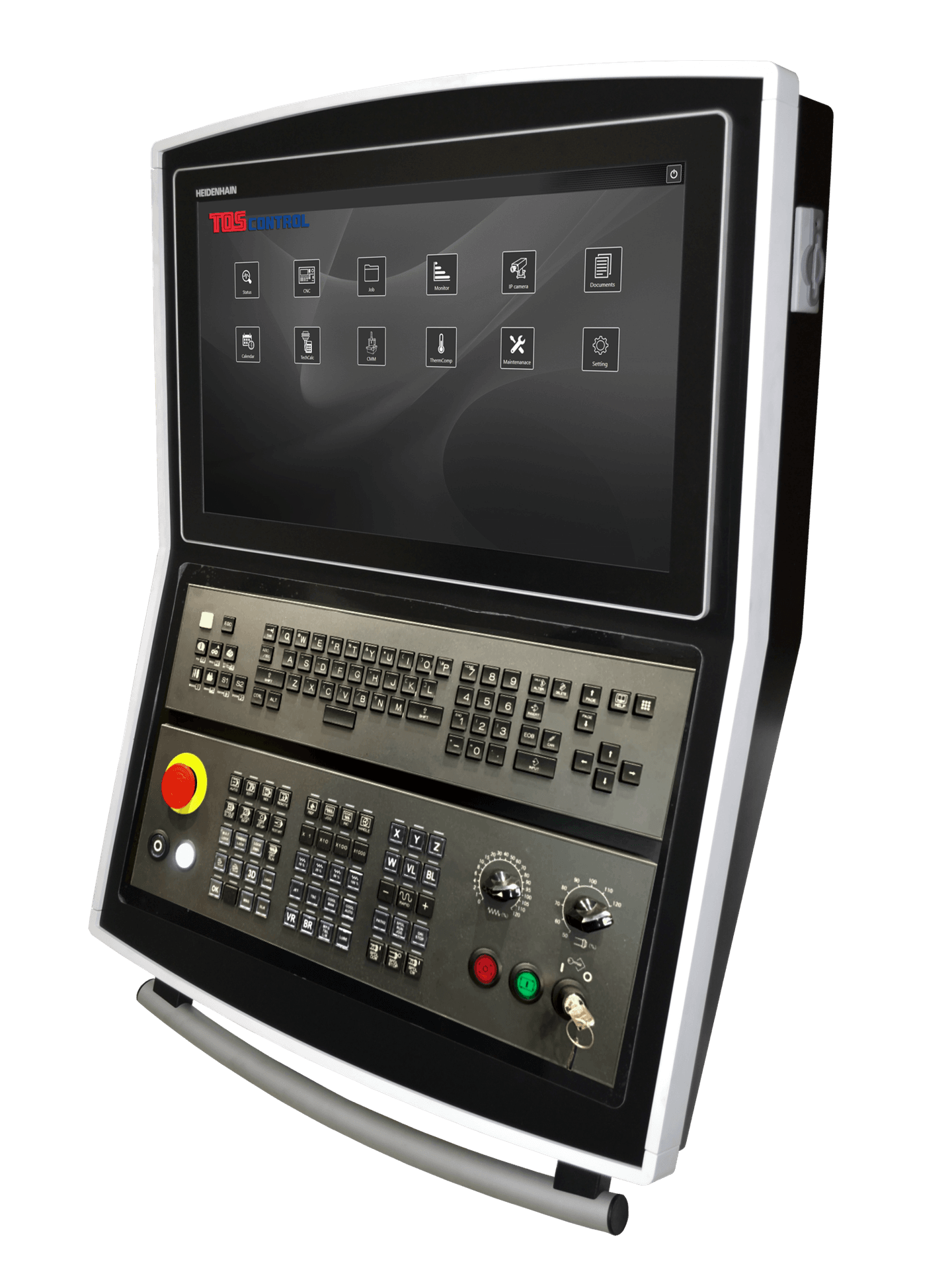

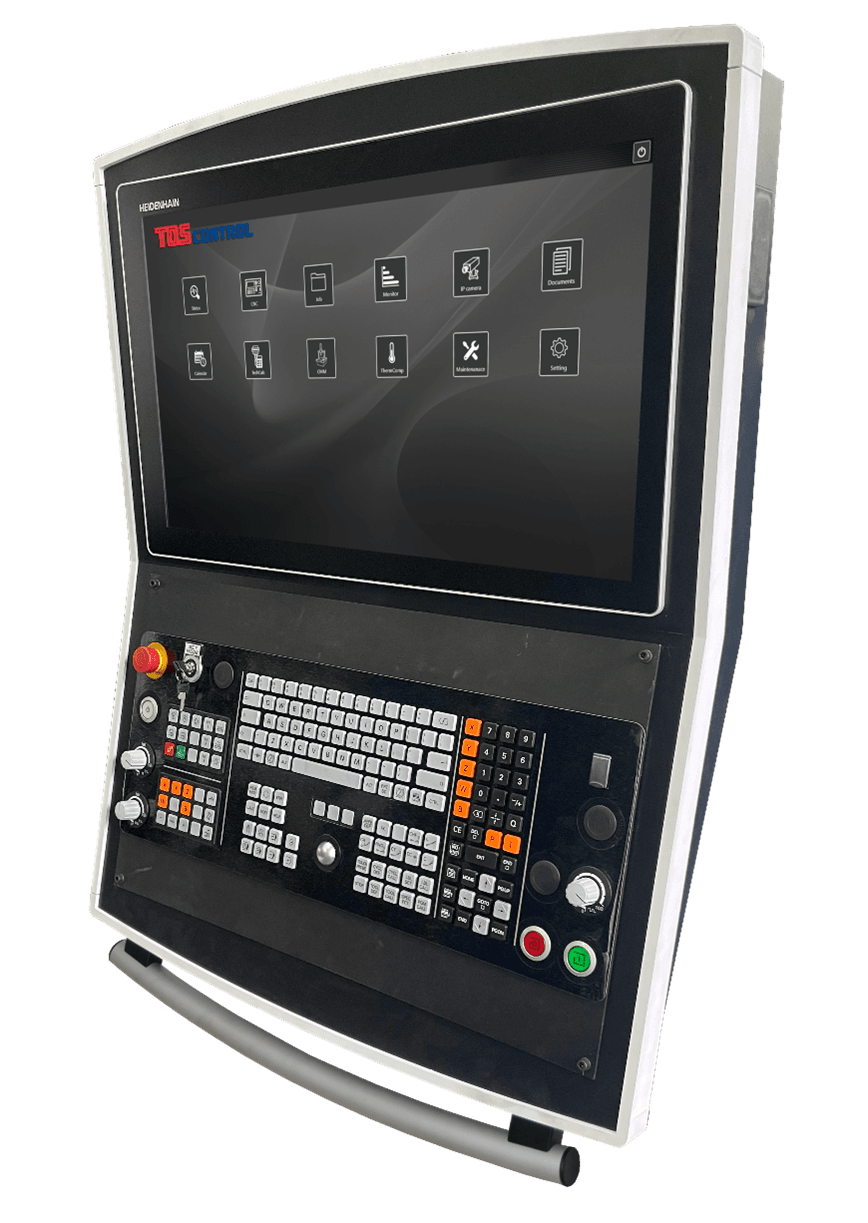

TOScontrol ist eine Programmerweiterung des Steuerungssystems, die einen Komplex von Anwendungen und Funktionen für das fortgeschrittene Maschinenmanagement enthält. Zwecks der einfachen und intuitiven Bedienung wird das System durch einen Startbildschirm mit Ikonen der einzelnen Anwendungen (ähnlich wie bei Betriebssystemen mobiler Geräte) gebildet. Die Anwendungen werden auf der Fläche der Bedientafel der Maschine übersichtlich dargestellt, und der Bediener kann zügig zwischen ihnen umschalten. Ein Bestandteil der Lösung ist unter anderem auch die Verwaltung von Benutzerkonten. TOScontrol ist ein Bestandteil der Standardausrüstung aller Maschinen.
- Online-Datenaustausch ins ERP-System
- Integrierter OPC-UA-Server
- TOS Vdf- oder UMATI-Datenmodell
- Spezialisierte Anwendungen zur Erweiterung der Funktionsfähigkeit
- Benutzerfreundliche Schnittstelle
Benefits
- Standardausrüstung ist ein DNC-Modul, das die Kommunikation zwischen der Maschine und dem PC ermöglicht
- Übersichtliches System für die Bedienung der Aufbaufunktionen der Maschine
- Einfache Bedienung und Informationen immer am Bildschirm der Bedienpanel
- Komplexe Übersicht über die Aktivität und den Zustand der Maschine
- Gewährleistete Sicherheit durch die Nutzung der Benutzerautorisierung
- Funktion für den Anschluss der Maschine an das ERP mittels des OPC-UA-Kommunikationsprotokolls
Beschreibung
Die Erweiterung des Steuerungssystems haben wir TOScontrol genannt. Es handelt sich um eine Plattform für Anwendungen und Funktionen der fortgeschrittenen Verwaltung der Maschine.

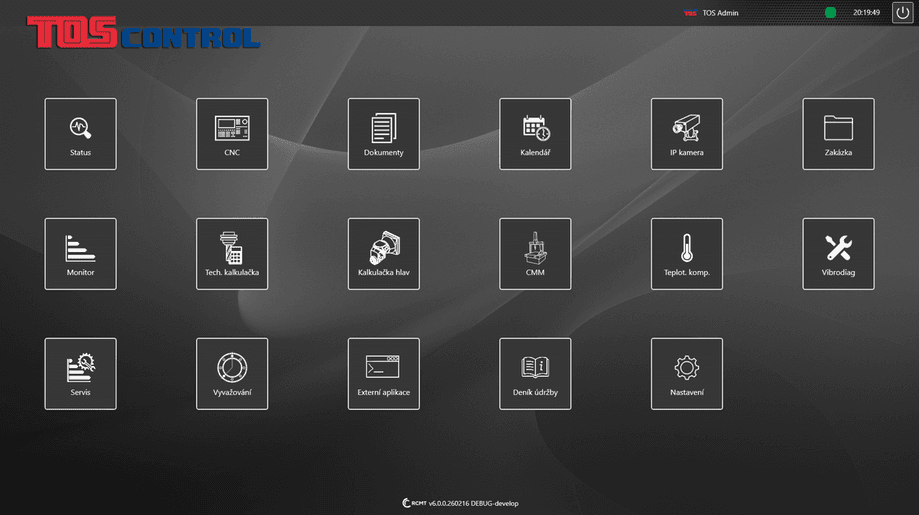

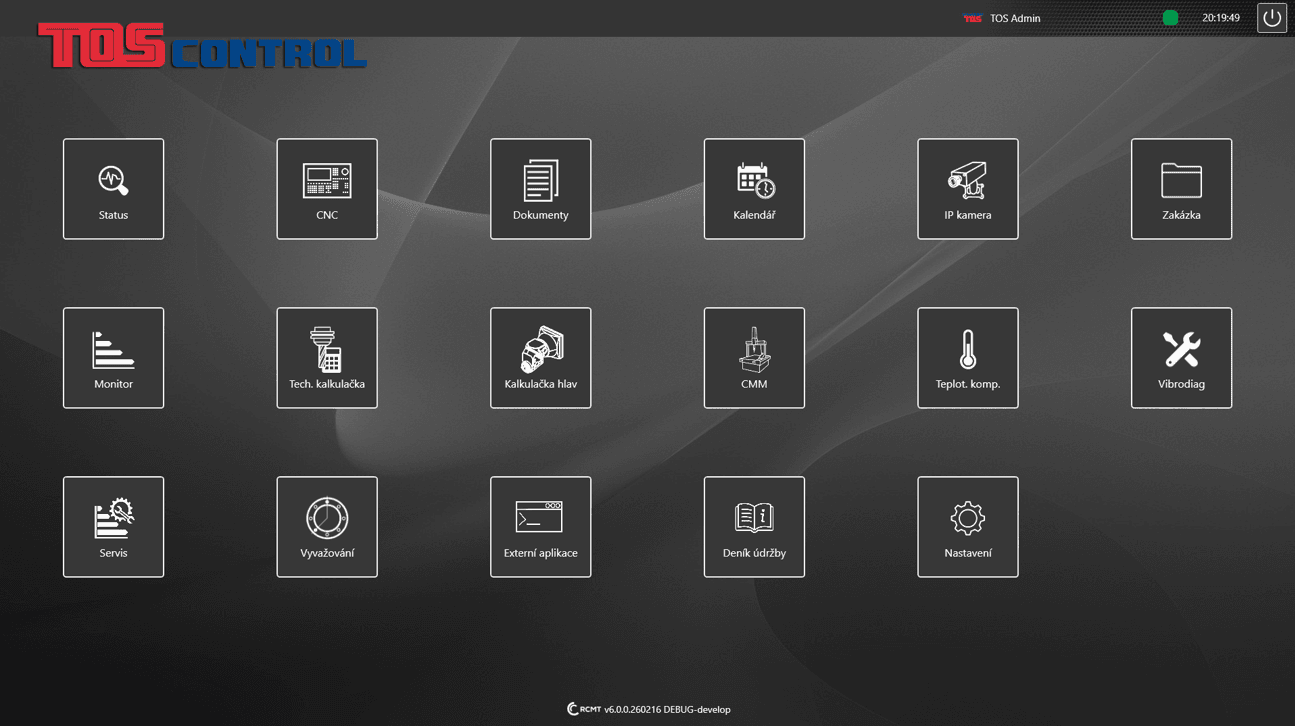

Zwecks der einfachen und intuitiven Bedienung wird das System durch eine Bildschirmmaske mit Ikonen der einzelnen Anwendungen (ähnlich wie bei Betriebssystemen mobiler Geräte) gebildet.
Die Anwendungen werden auf der Fläche der Bedientafel der Maschine übersichtlich dargestellt, und der Bediener kann zwischen ihnen zügig umschalten. Ein Bestandteil der Lösung ist unter anderem auch die Verwaltung von Benutzerkonten.
Motivation
Industry 4.0 bietet fast unbeschränkte Möglichkeiten im Bereich der Verkettung der Maschinen in Produktionssysteme, ihrer Integration einschließlich einer hohen Stufe der Automatisierung für komplexe Steuerung und Verfolgung der Qualität des Produktionsprozesses an.
Unser Ziel ist es, eine Erweiterung des klassischen Maschinensteuerungssystems anzubieten, die als Plattform nicht nur für unsere eigenen Anwendungen, sondern auch für verschiedene Funktionen von Drittanbietern gemäß den Kundenanforderungen funktionieren soll.
Standardausrüstung der Maschine
|

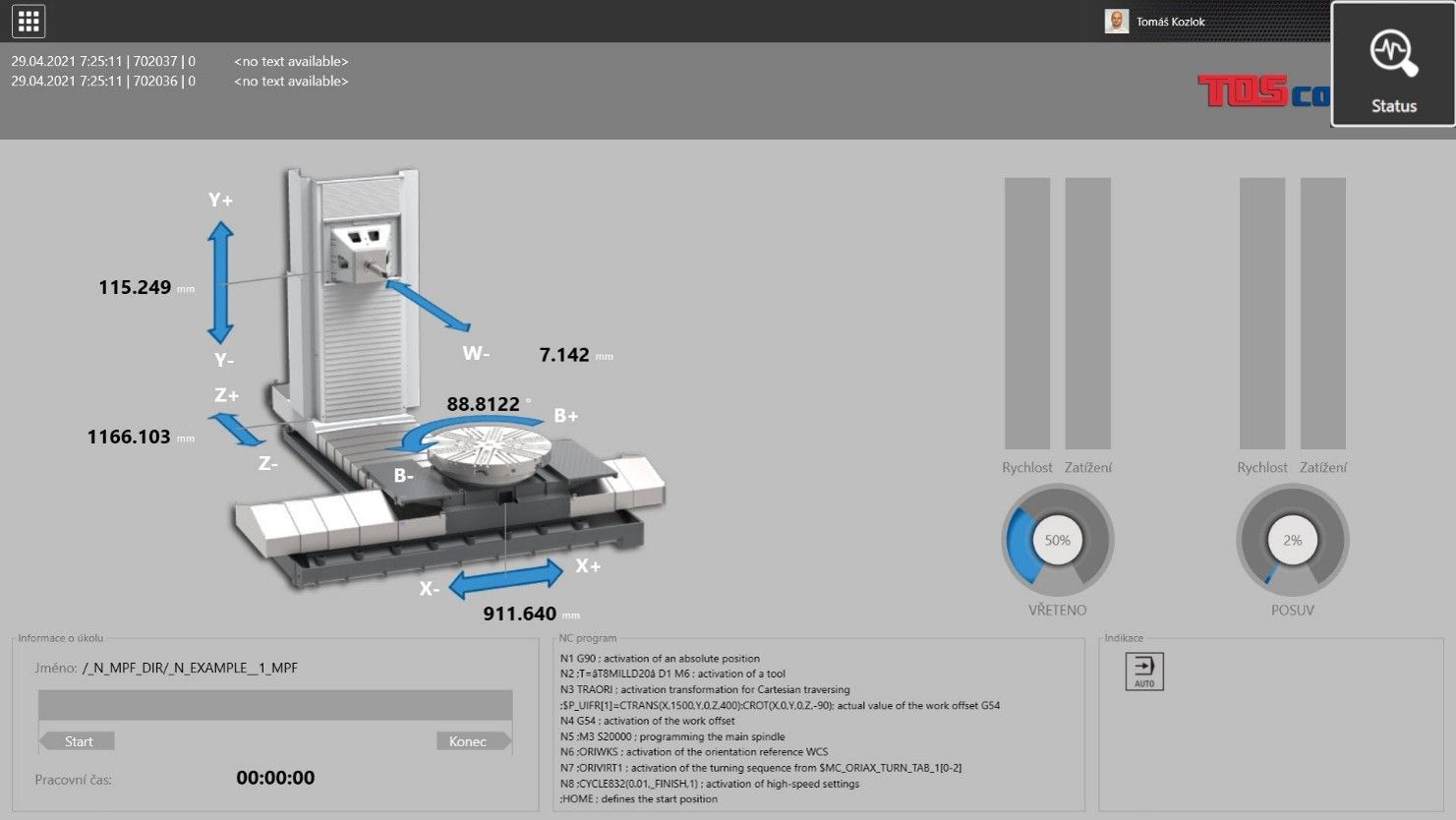

STATUSBILDSCHIRM Dieser stellt übersichtlich die Grundinformationen über die Maschine dar (Koordinaten, Programm, Alarme, der angemeldete Benutzer usw.).
|
 |

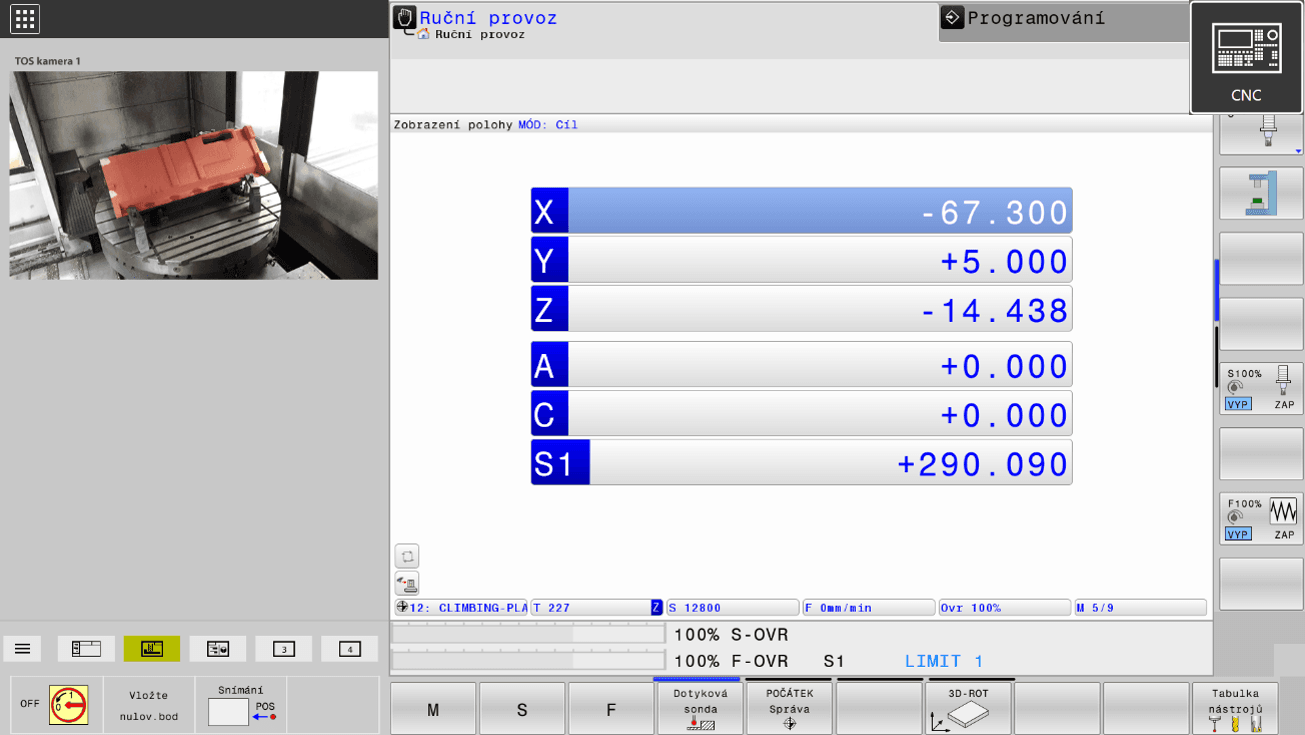

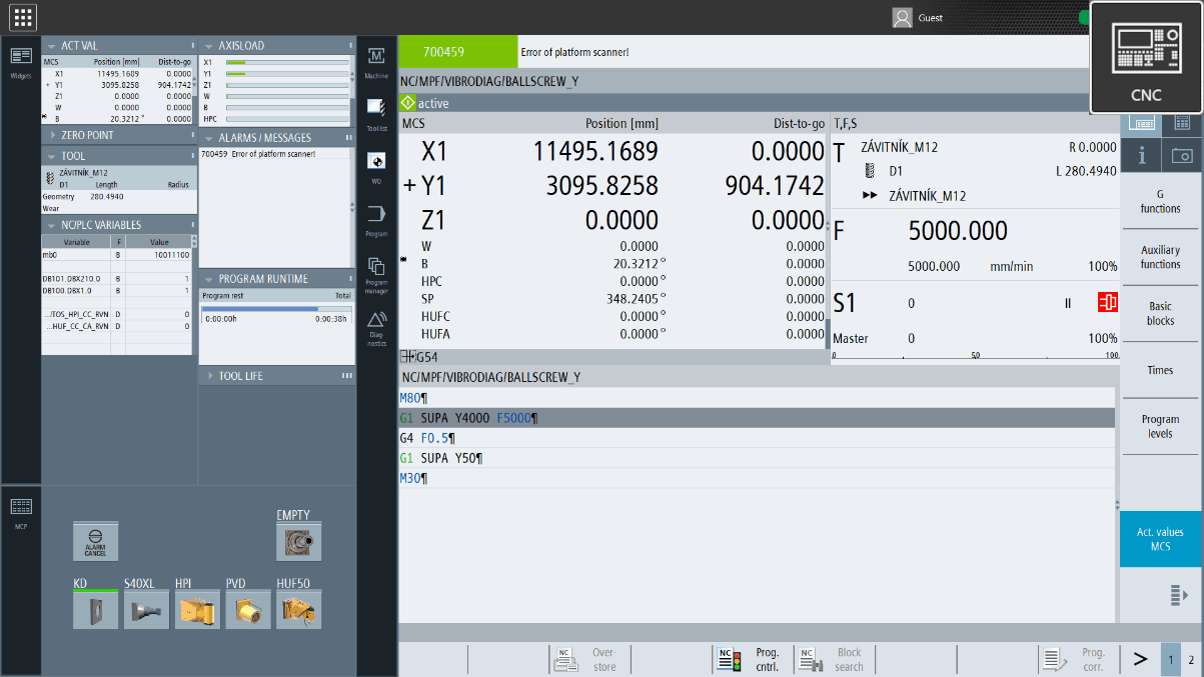

CNC-STEUERUNGSSYSTEM Dies stellt den Standardbildschirm des Steuerungssystems dar, ergänzt um eine Seitenleiste mit einer Schaltfläche für die Rückkehr zum TOScontrol-Ausgangsbildschirm.
|
 |

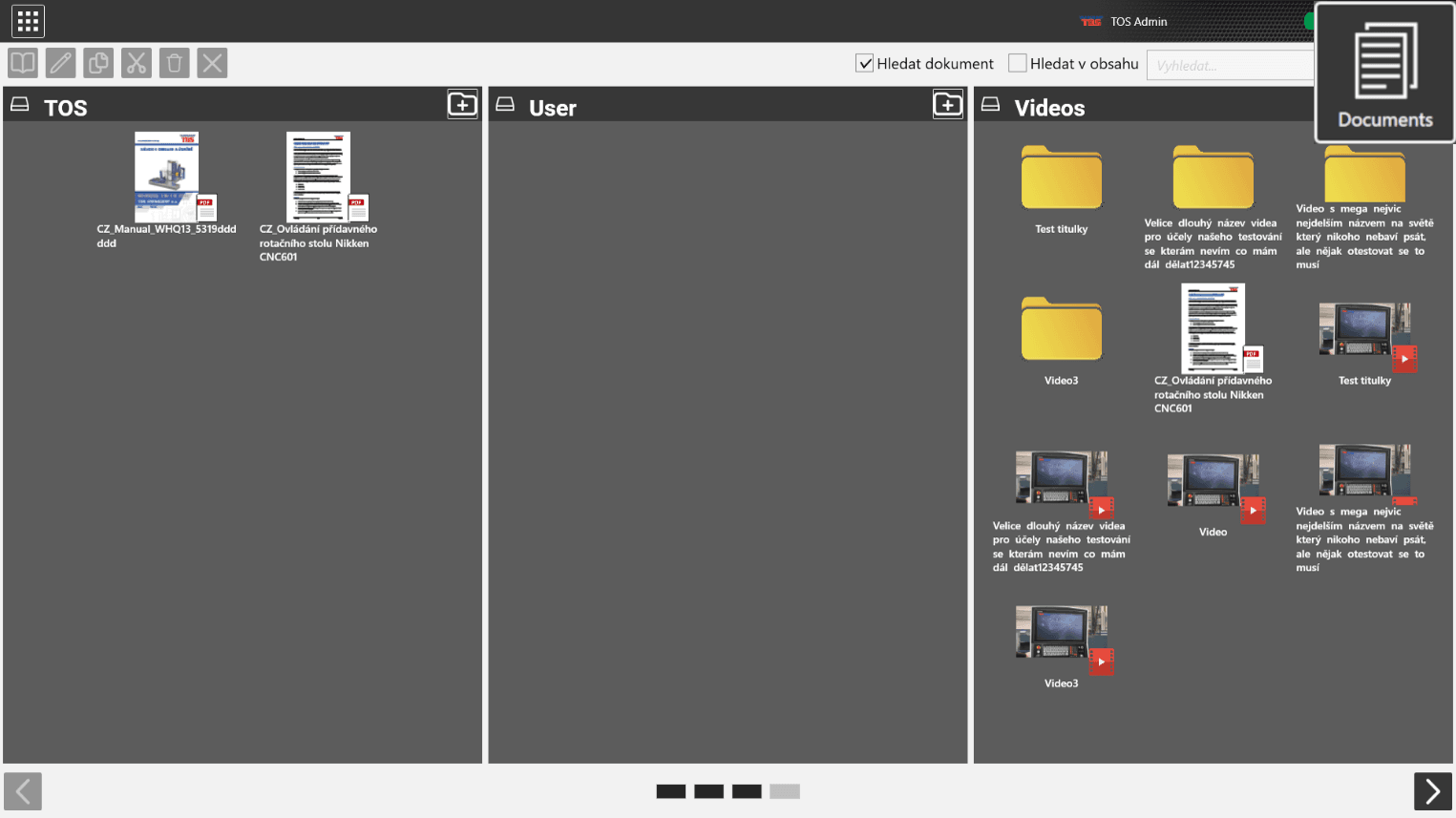

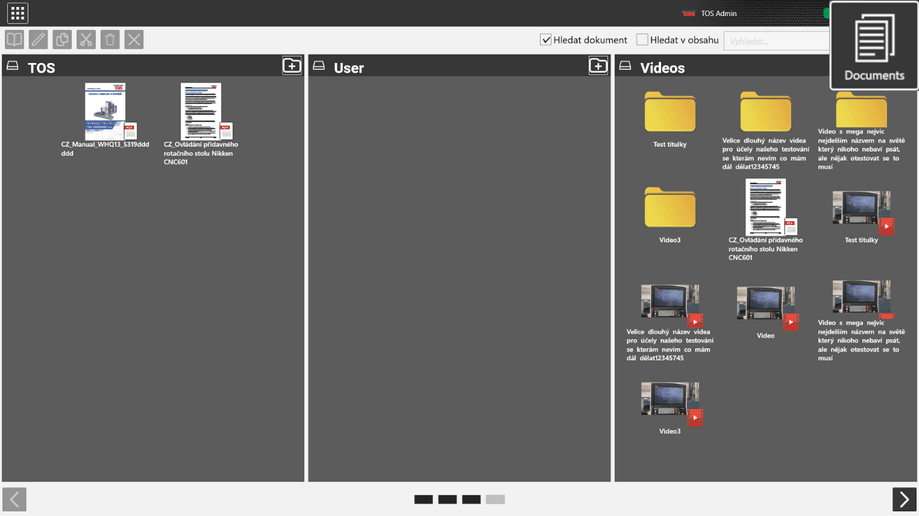

DOKUMENTATION Es handelt sich um eine Anwendung, die Ihnen das Lesen und die Verwaltung der PDF-Dokumente ermöglicht (z. B. Bedienungs-, Reparaturanleitung usw.) einschließlich der Erstellung von vielen Benutzerrechten und weiter die Erstellung der Links und Vermerke in der Dokumentation.
|
 |

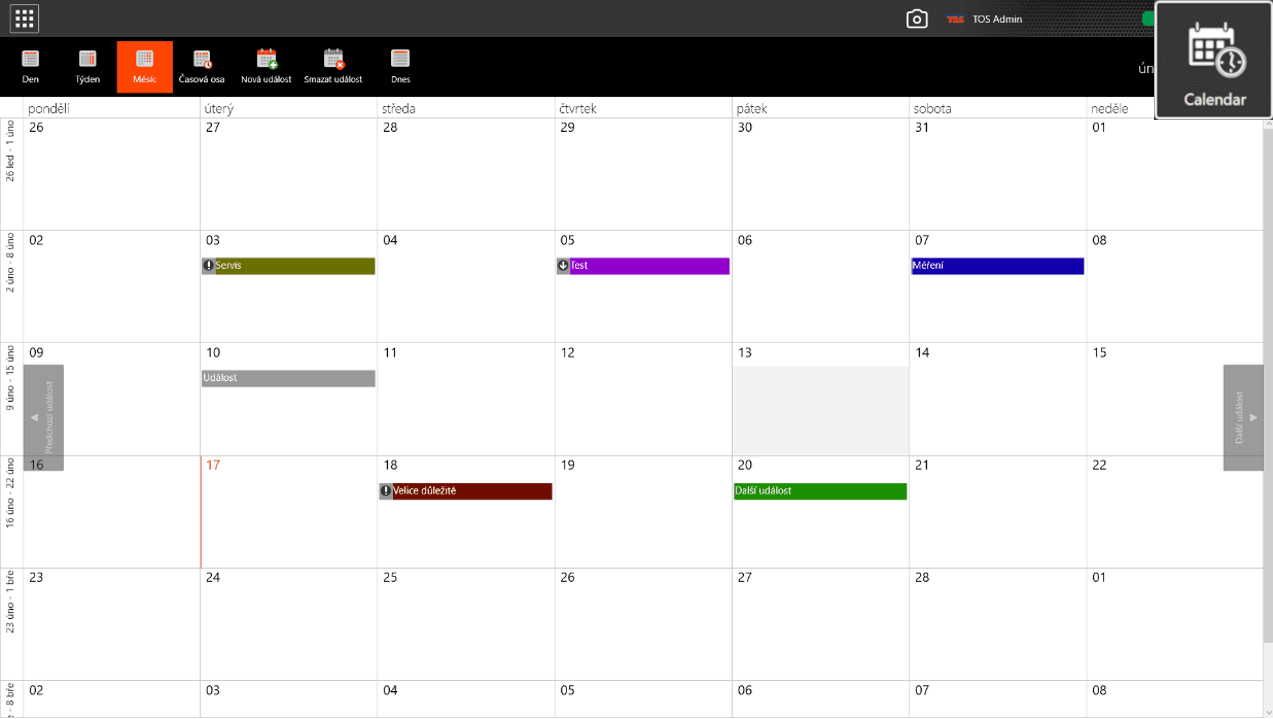

KALENDER Standardanzeige des Kalenders – Tag, Woche, Monat. Ereignis / Servicetätigkeit – hinzufügen, ändern, löschen, erinnern. Alle Daten sind in der lokalen Datenbank gespeichert. |
Anwendungen als Option
|

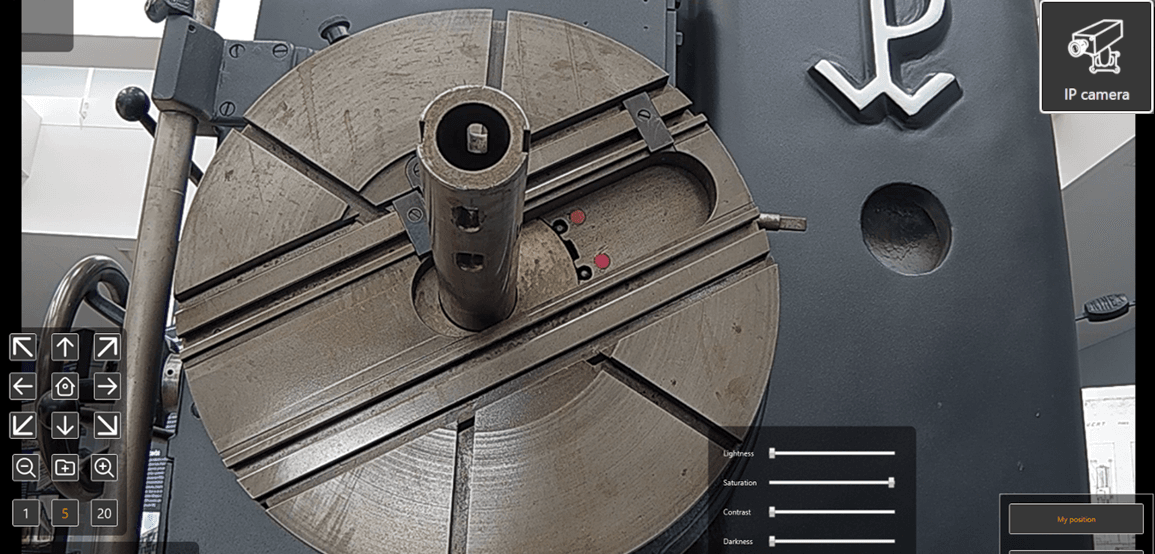

IP KAMERA Die Anwendung ermöglicht die Bedienung einer oder mehrerer motorisierter Kameras, welche auf beliebigen Teilen der Maschine platziert sind. Die Kameradaten können unter anderem zur Erleichterung der Bedienung der Maschine dienen.
|
|

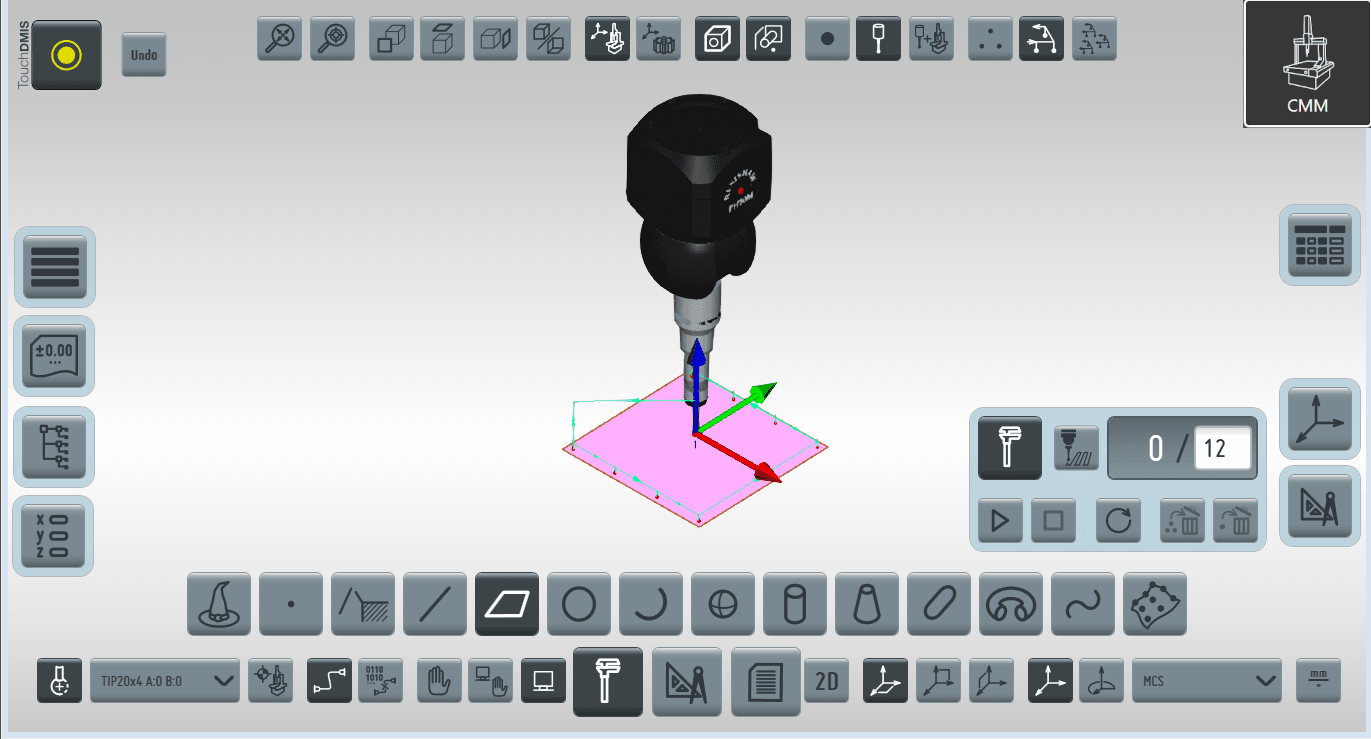

KONTROLLE UND KOMPENSIERUNG Es handelt sich um eine in das Maschinensteuerungssystem integrierte metrologische Software, die zusammen mit einem Messtaster eine präzise Messung des Werkstücks direkt an der Maschine sowie eine anschließende automatische Fehlerkompensation und Programmoptimierung ermöglicht. Gemessene Daten können automatisch als Korrekturen in der CNC aktiviert werden, keine NC-Programmänderung
|
|

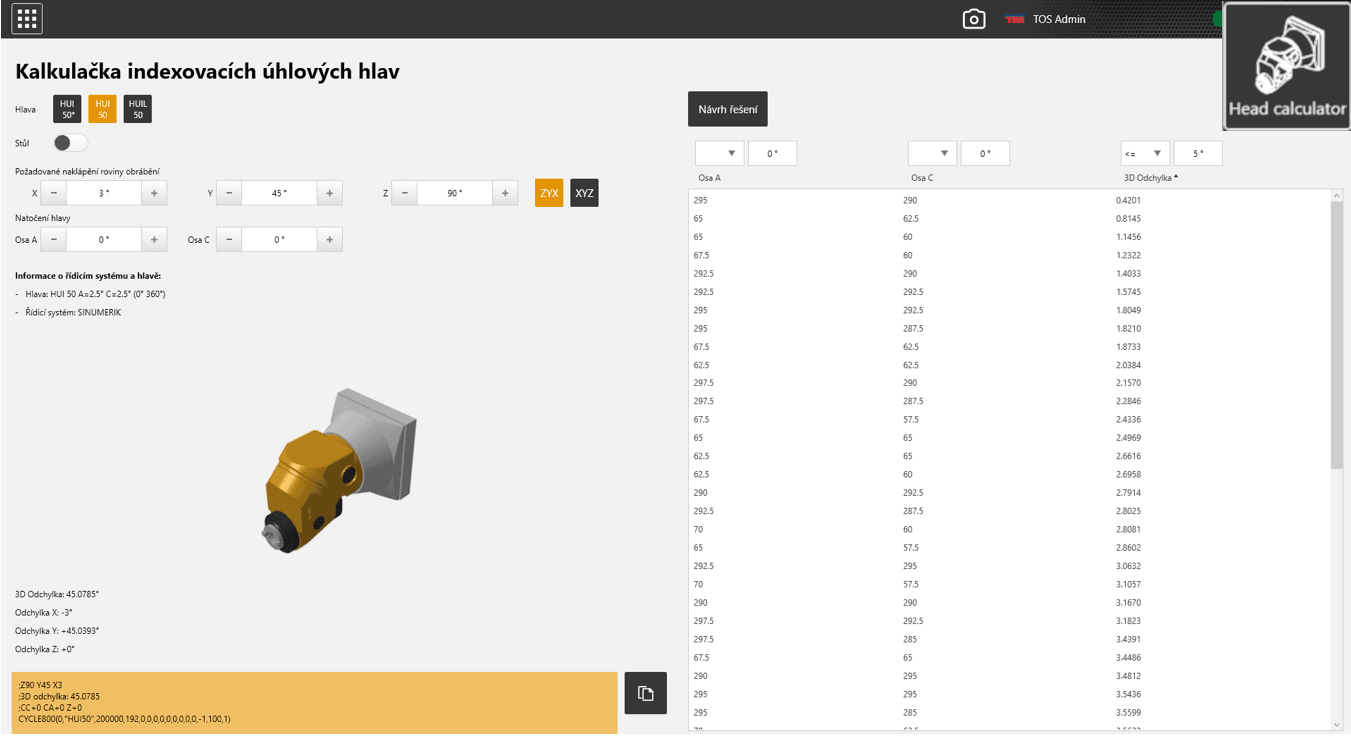

KALKULATOR FÜR KÖPFE Berechnung der günstigsten Drehungen der Kopf-, beziehungsweise Tischachsen in Bezug auf die erforderliche geneigte Bearbeitungsebene, Auswahl aus der günstigsten Konfiguration, NC-Code-Generierung für das Steuerungssystem |
|

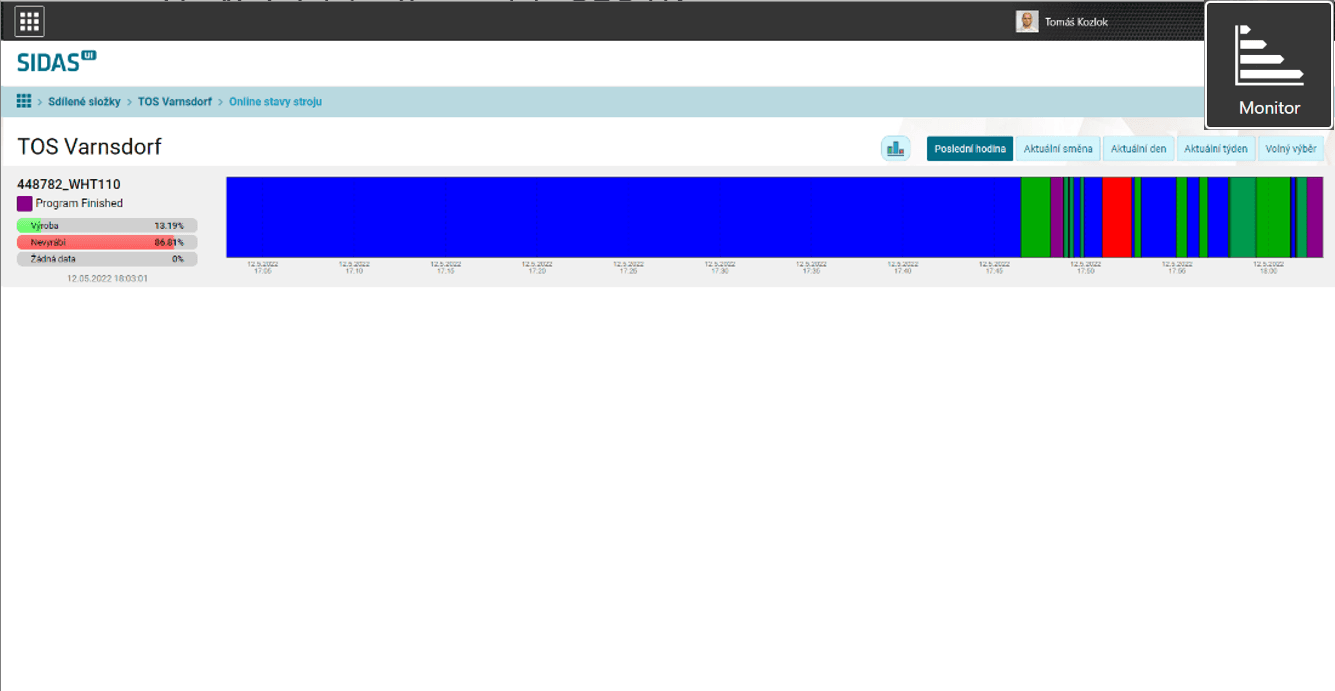

MONITOR Ist ein ist integriertes System für die Überwachung der Nutzungshistorie der Werkzeugmaschine. Dieses System zeigt die Zeitachse der Grundzustände der Maschine, z. B. betriebsbereit, Produktion, Verlangsamung der Produktion, Fehler, ausgeschaltet usw., an.
|
|

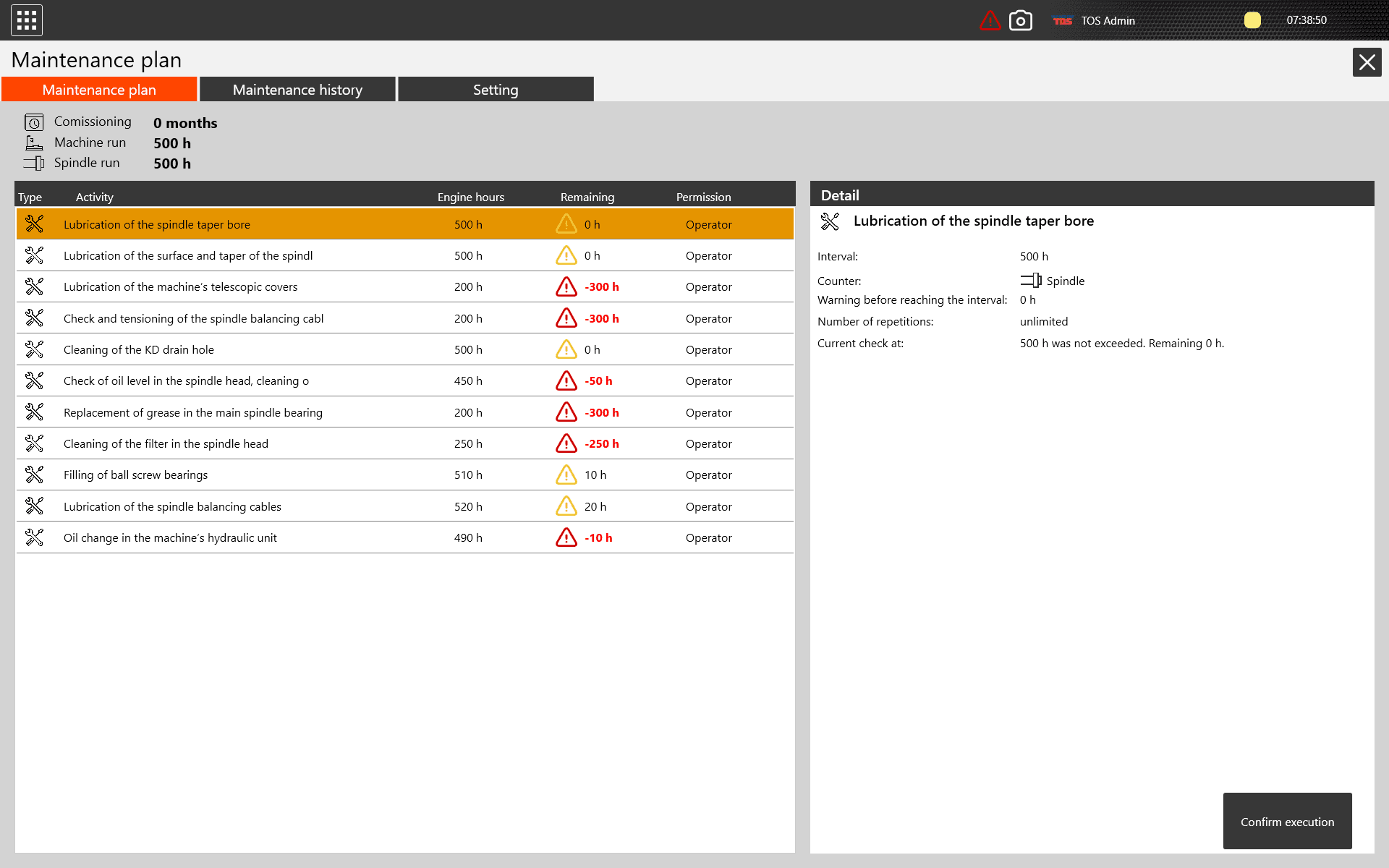

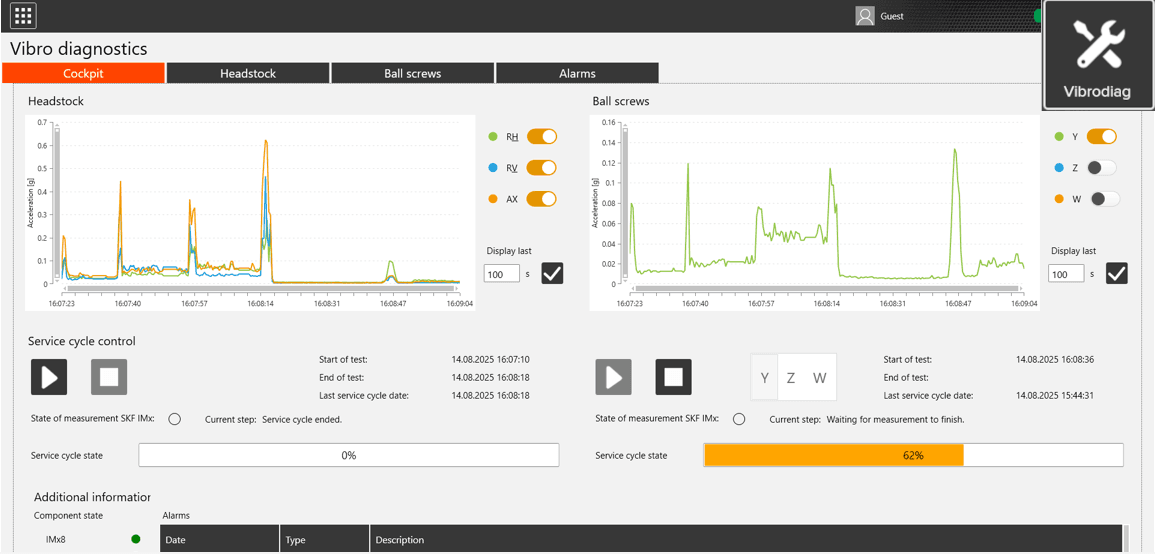

VIBRODIAGNOSE Maschinenwartung Maintenance – Erweiterung der Anwendung Maschinenmonitor, Sensoren und Schwingungsmessung an wichtigen Maschinenteilen (HU und Lager der Kugelrollspindeln), basierend auf Informationen aus dem digitalen Zwilling der Maschine, Überwachung des Maschinenzustands + Möglichkeit der Erweiterung zur Vorhersage des Bedarfs an Serviceeingriffen. Niedrigere Servicekosten und Minimierung der ungeplanten Ausfallzeiten.
|
|

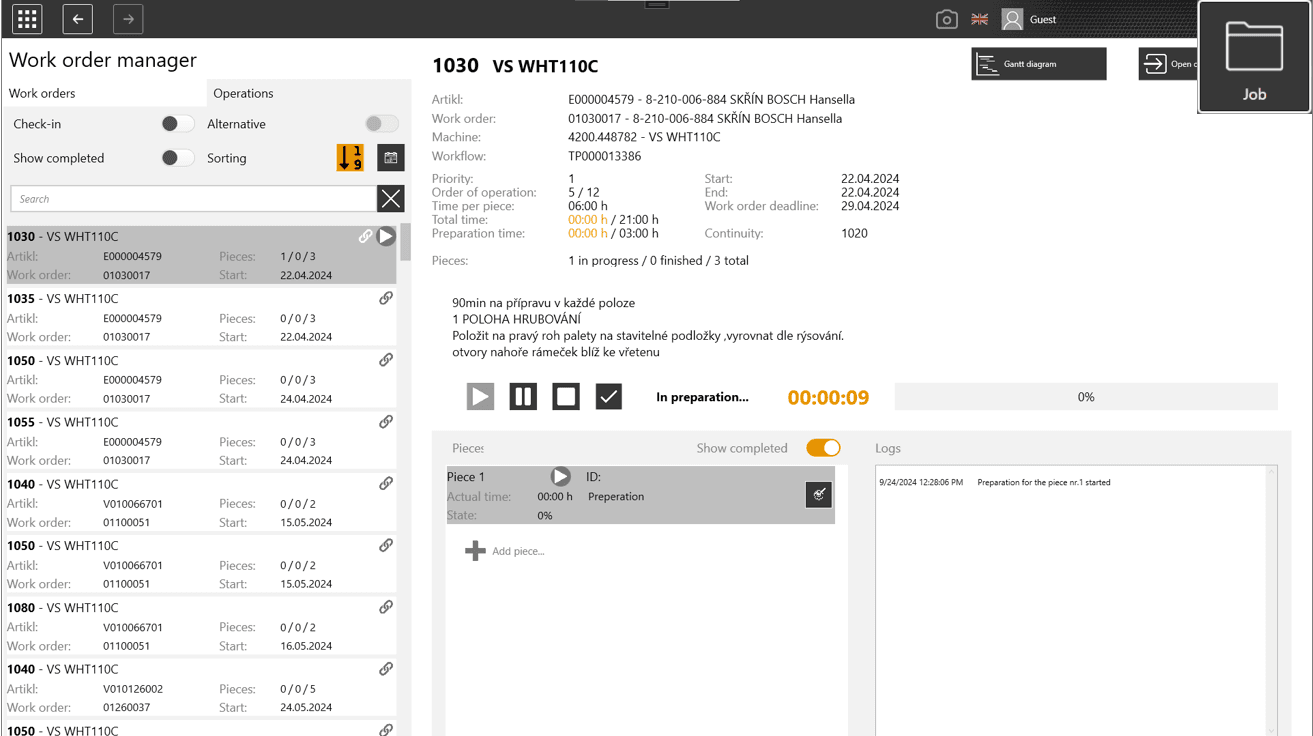

IN ENTWICKLUNG – AUFTRAG Anzeige des Arbeitsauftrags und Arbeitsablaufübersicht direkt auf der Bedientafel der Werkzeugmaschine, die mit dem ERP-System verbunden ist. Die Daten zu jedem Auftrag können durch weitere Dokumente ergänzt werden, wie zum Beispiel eine Beschreibung des Vorgangs, Fotos, Tabellen oder NC-Programme.
|
|

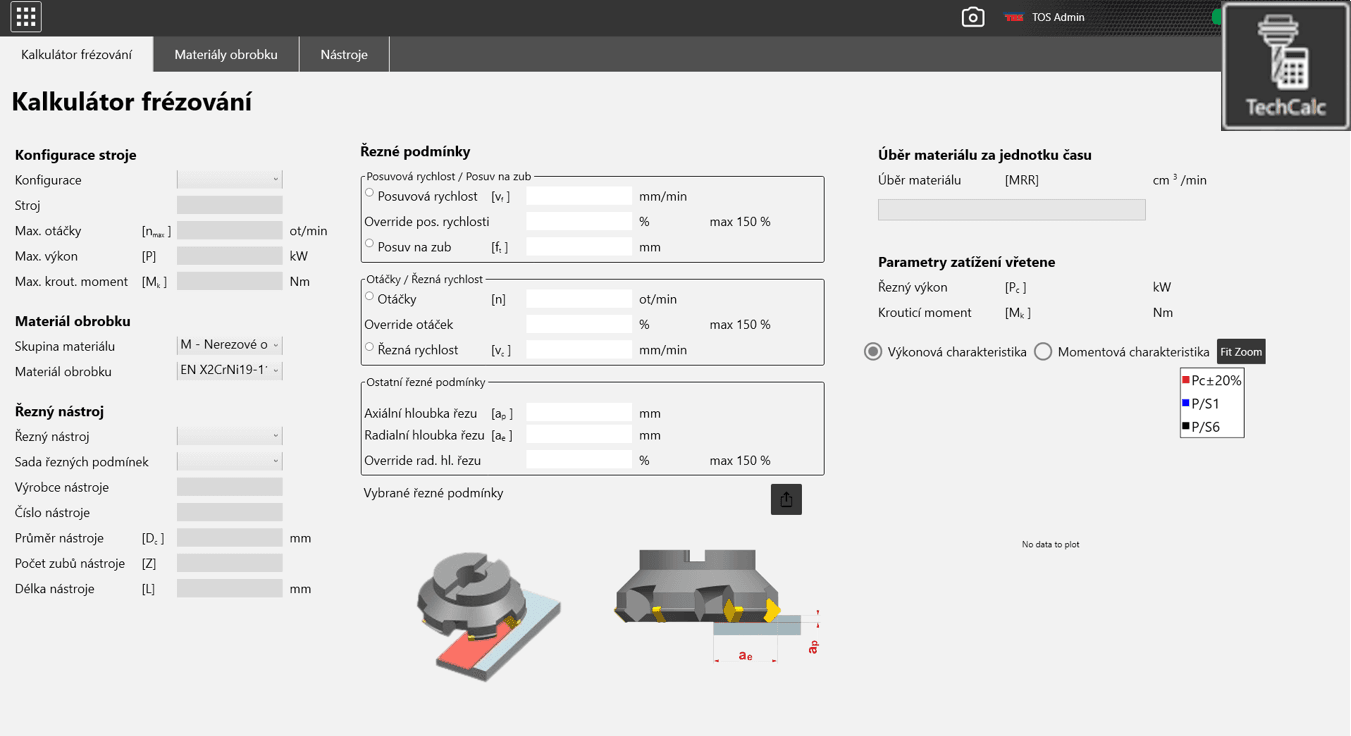

IN ENTWICKLUNG – TECHNOLOGISCHER RECHNER Anhand der eingegebenen Parameter für Werkzeug, Material und gewünschte Operationen generiert das System Entwürfe für geeignete Schnittparameter (geeignet für die direkte Werkstattprogrammierung)
|
