TOScontrol

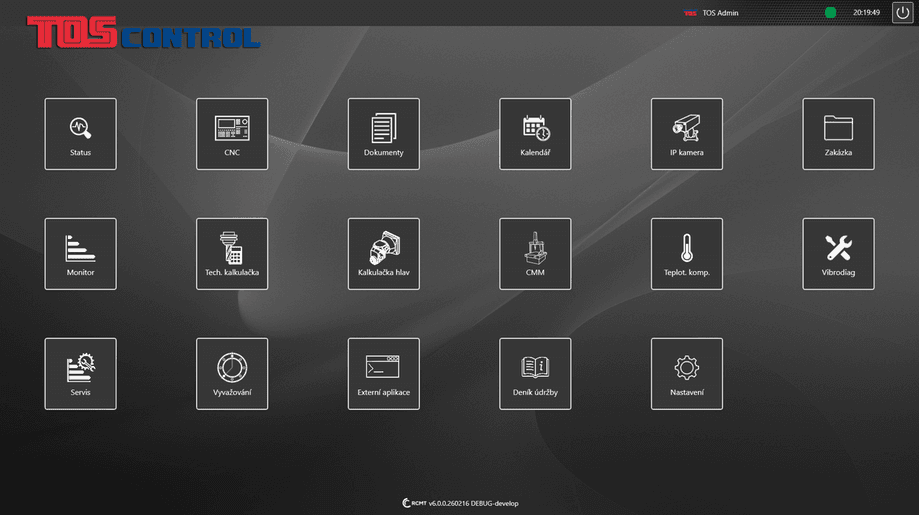

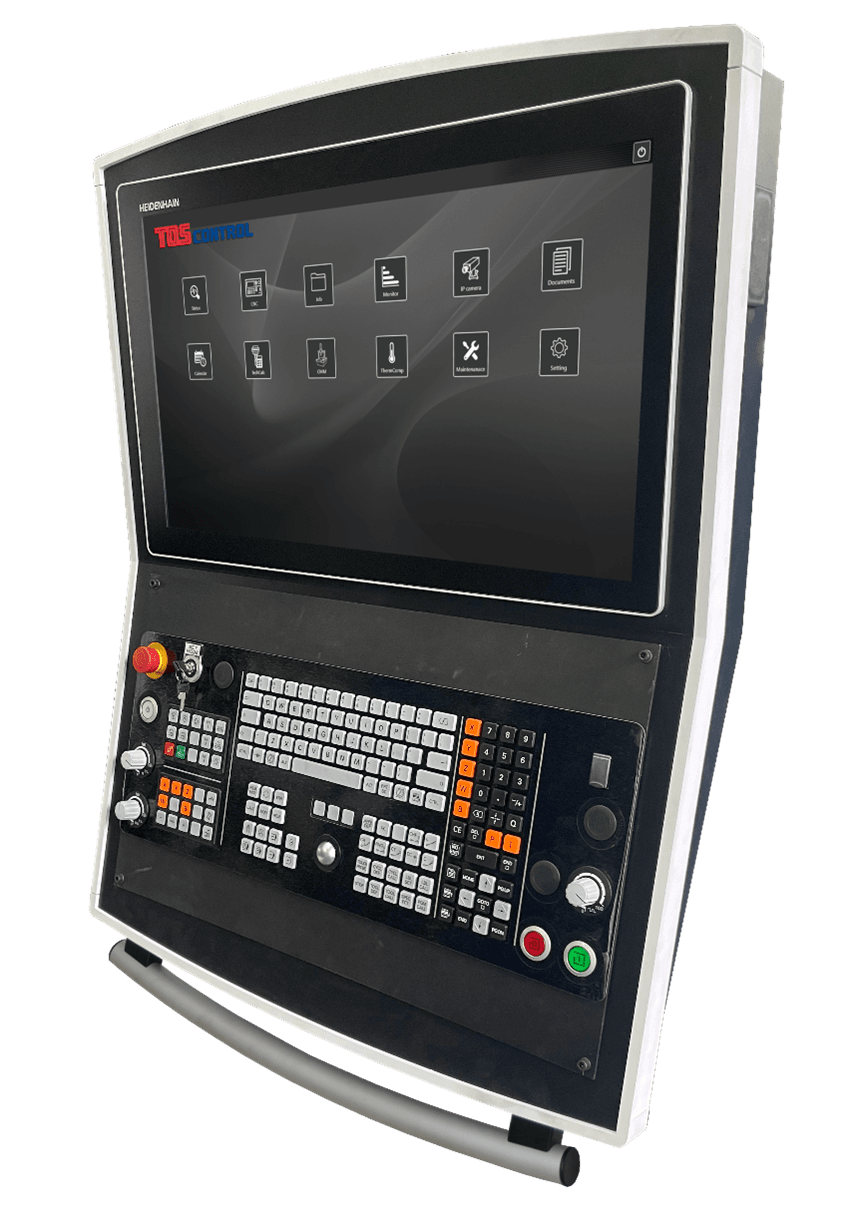

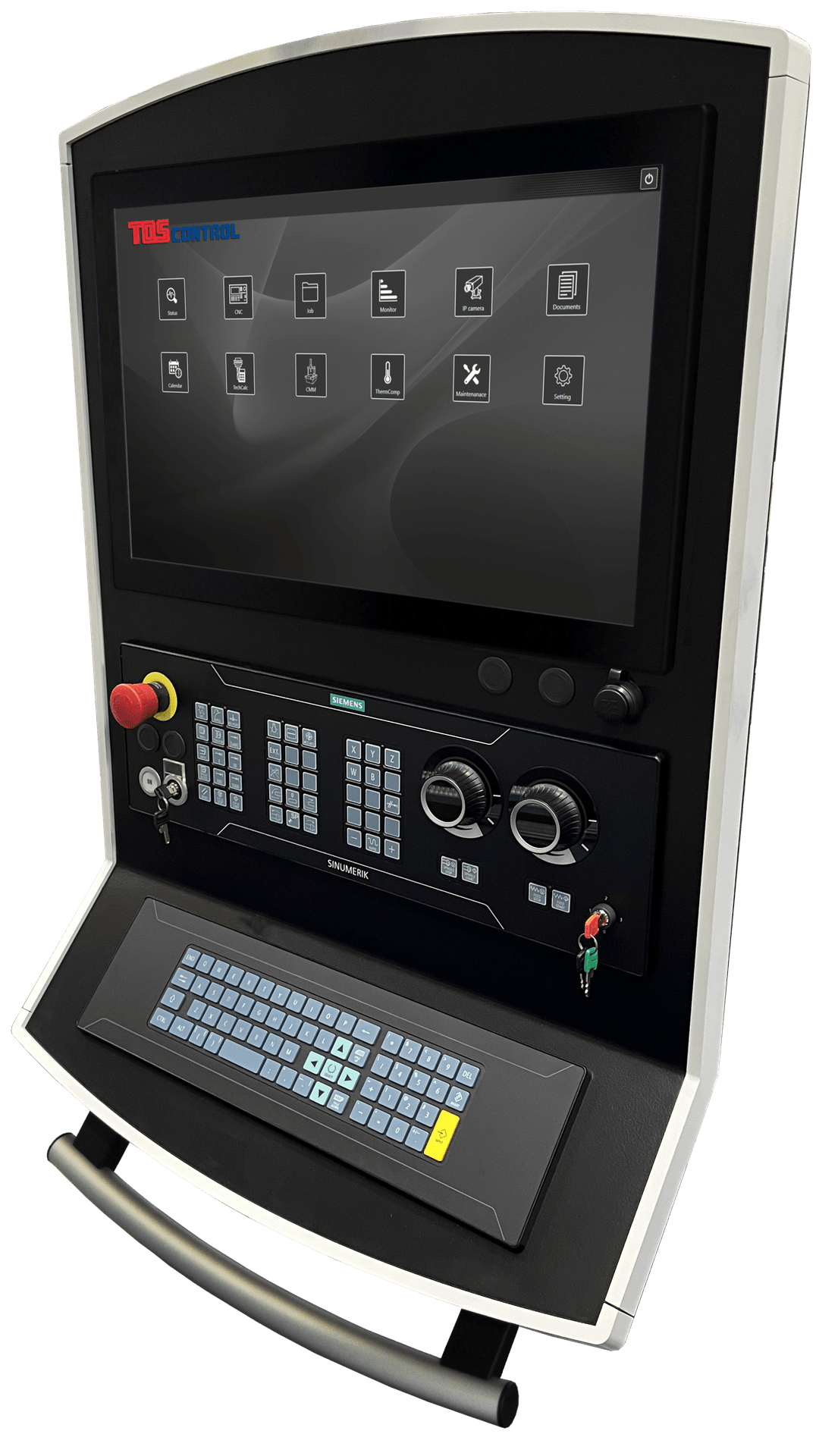

TOScontrol 是一套用于高级机床管理的应用程序和功能。为了实现简单直观的操作，该系统包含一个默认屏幕，上面有各个应用程序的图标（类似于移动设备的操作系统）。

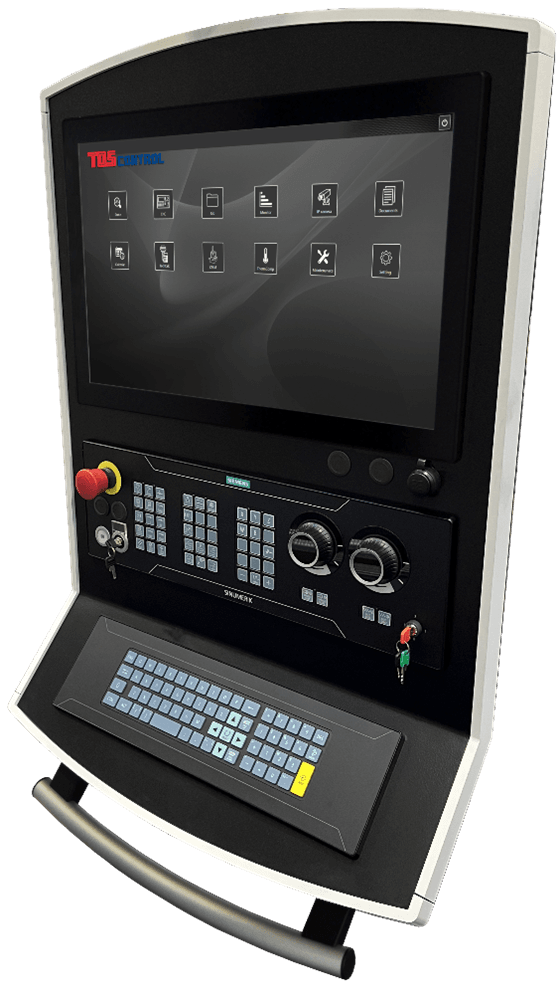

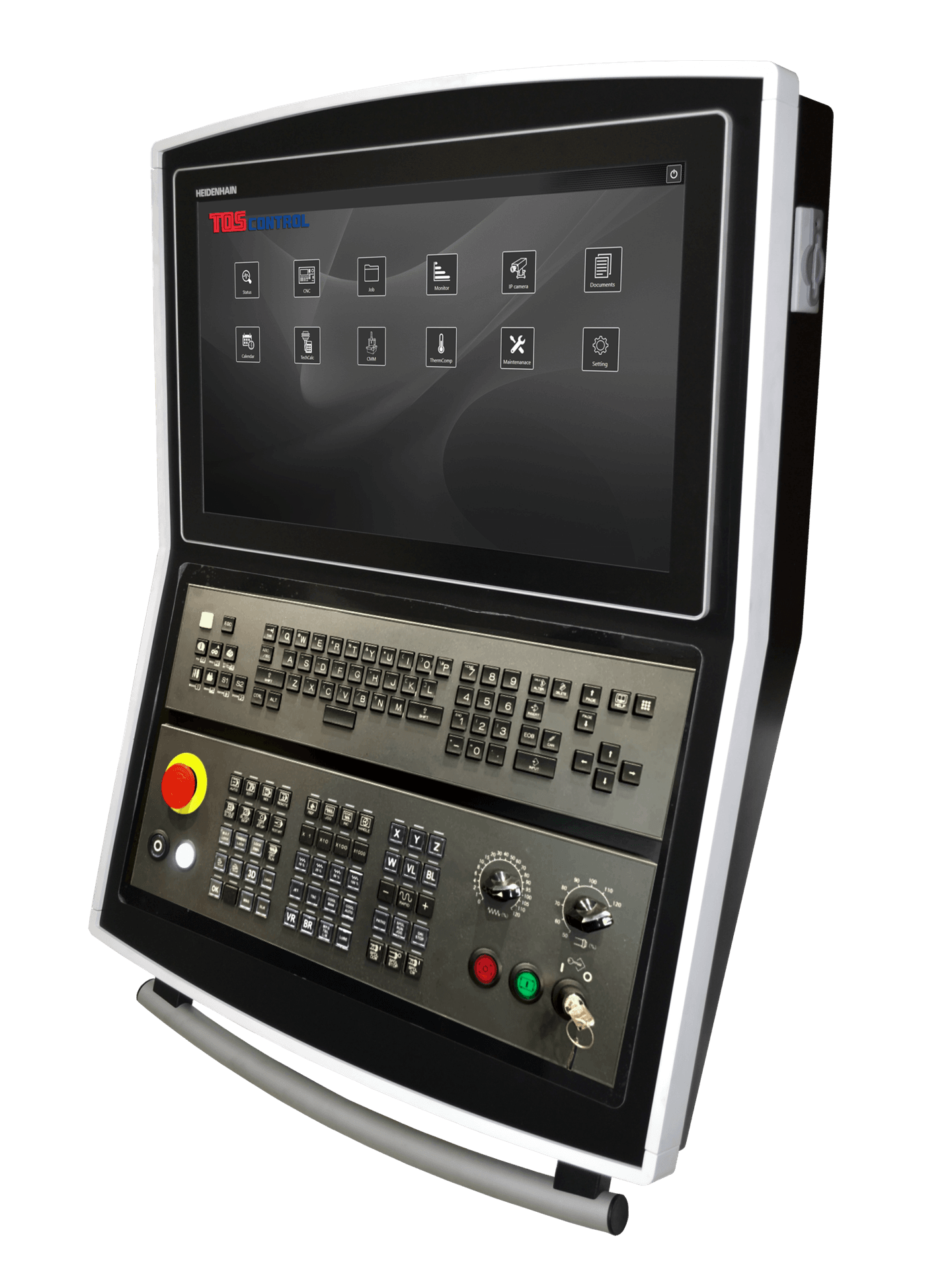

应用程序清晰地显示在机床控制面板上，操作员可以在它们之间无缝切换。该解决方案还包括用户账户管理功能。TOScontrol 是所有机床的标准配置。

  • 在ERP系统中在线交换数据
  • 扩展功能的特殊应用程序
  • 用户友好的界面



优点

  • 标准设备是 DNC 模块，可实现机床和 PC 之间的通信
  • 系统布置清晰，有效控制机床的附加功能
  • 操作简单，信息始终显示在控制系统的屏幕上
  • 机床活动和条件的全面概览
  • 用户授权确保安全性
  • 功能用于通过 UPC-UA 接口将机床连接到 ERP

描述

我们将控制系统上层建筑命名为“TOScontrol”。 这是一套用于高级机床管理的应用程序和功能。

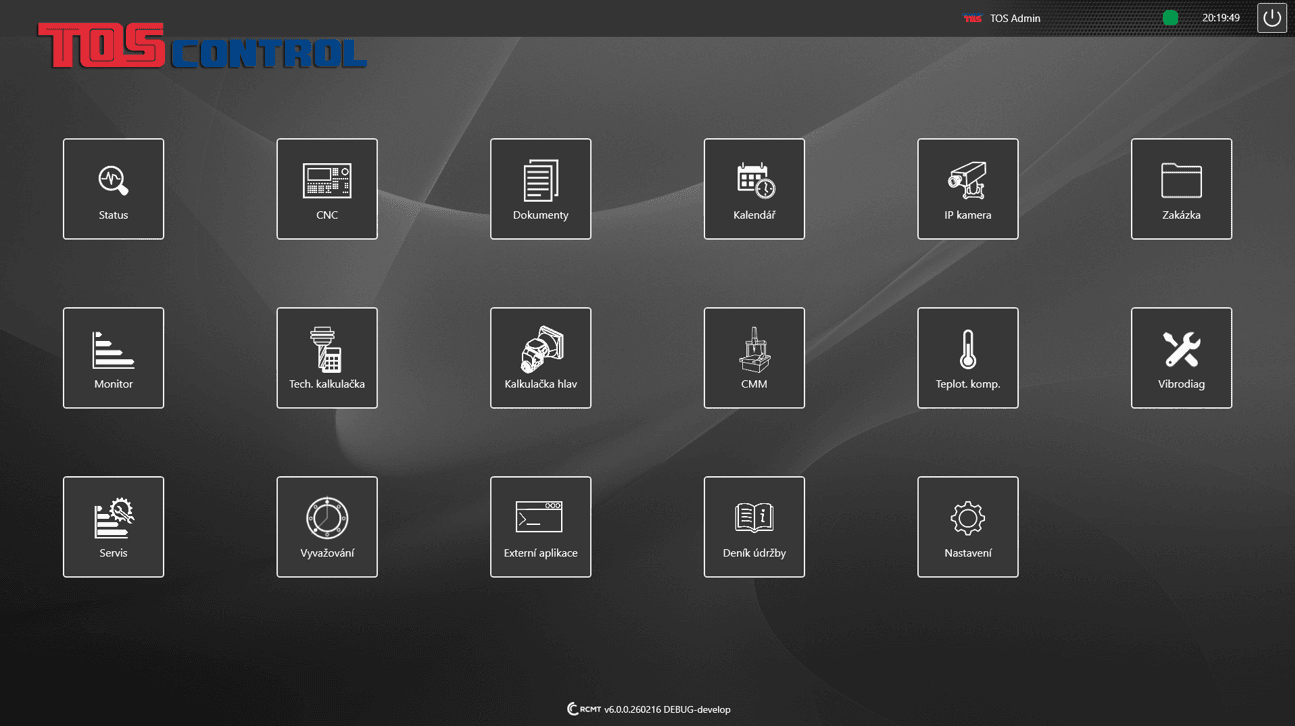

为了方便直观地操作，系统中包含一个默认屏幕，上面有各个应用程序的图标（类似于移动设备的操作系统）。

这些应用程序清晰地显示在机床控制面板上，操作员可以在它们之间无缝切换各个功能。该解决方案还包括用户账户管理功能。

动机

工业 4.0 在机床与生产系统的连接和集成方面提供了几乎无限的可能性，包括高度自动化的复杂控制和对生产过程质量监控。

我们的目标是为传统的机床控制系统提供一个上层架构，并且提供许多的特殊功能。



标准机床设备

title="Status

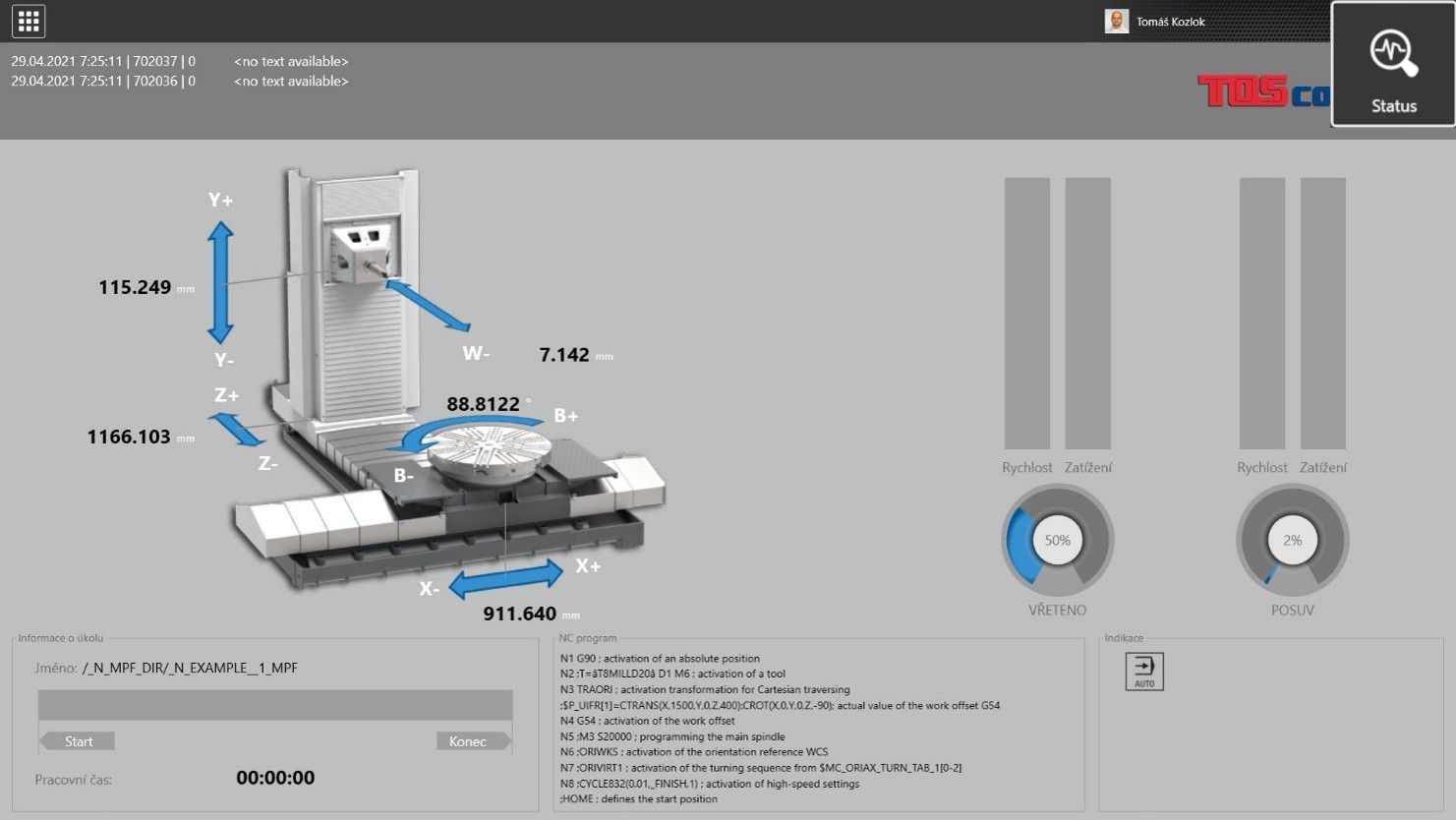

STATUS SCREEN 清晰显示机床的基本信息（坐标、程序、警报、登录用户等）。
width="60"

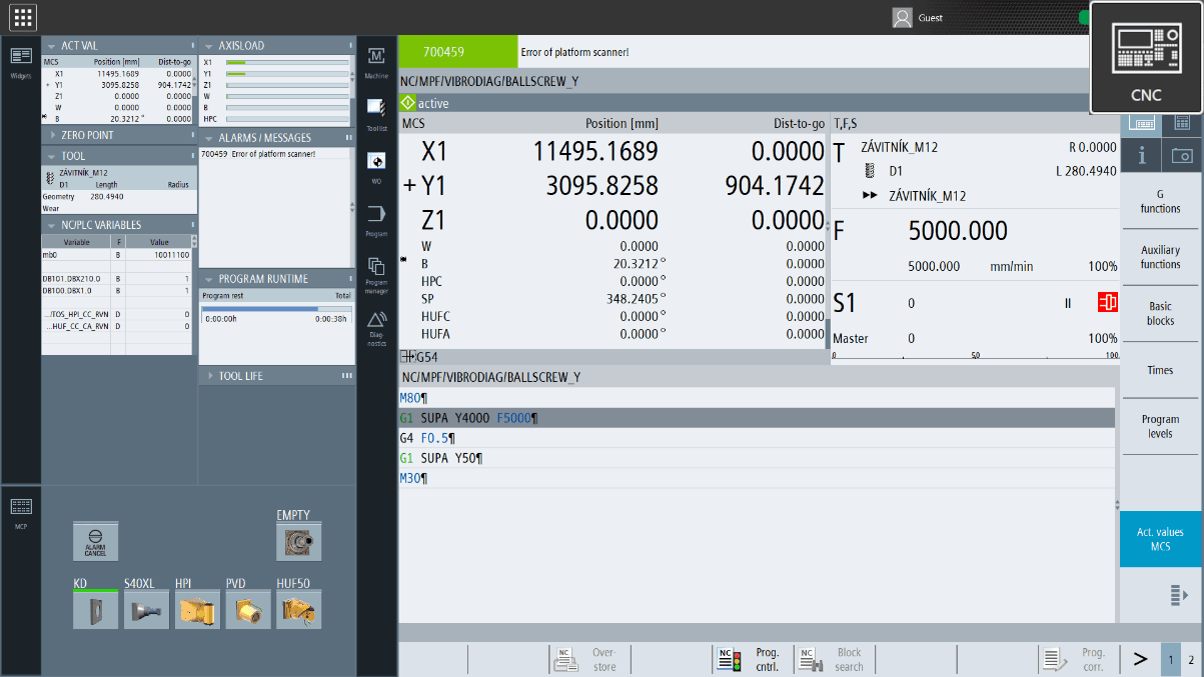

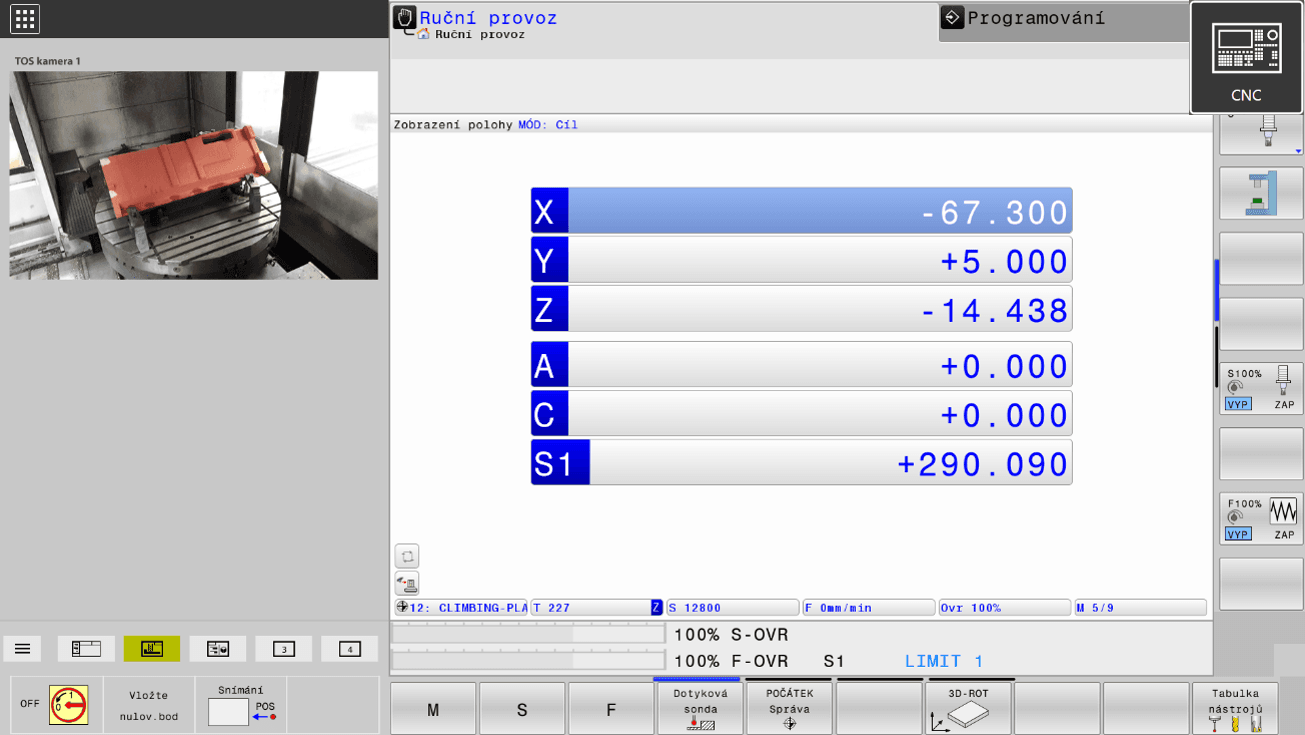

CNC 控制系统 显示标准控制系统屏幕，带有返回 TOScontrol 主页按钮的侧边栏。
width="60"

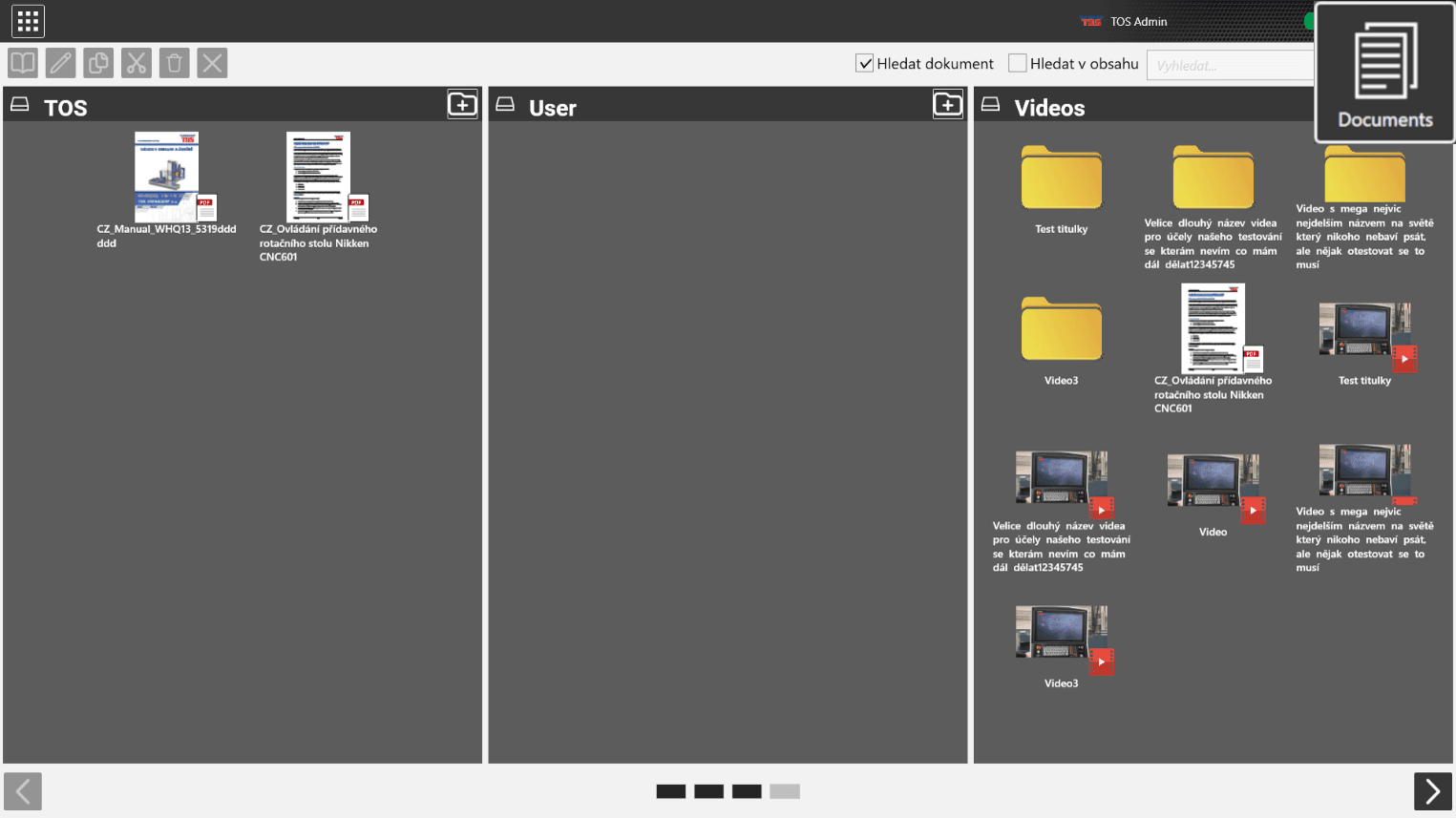

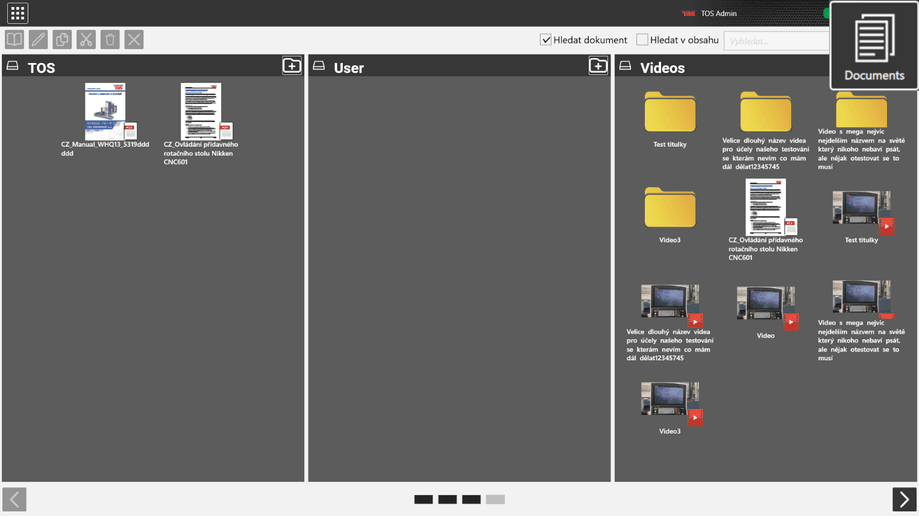

文档 这是一个可以阅读和管理 PDF 文档（如操作手册、维修手册等）的应用程序，例如可以创建用户权限，可以在文档中创建标签和注释。

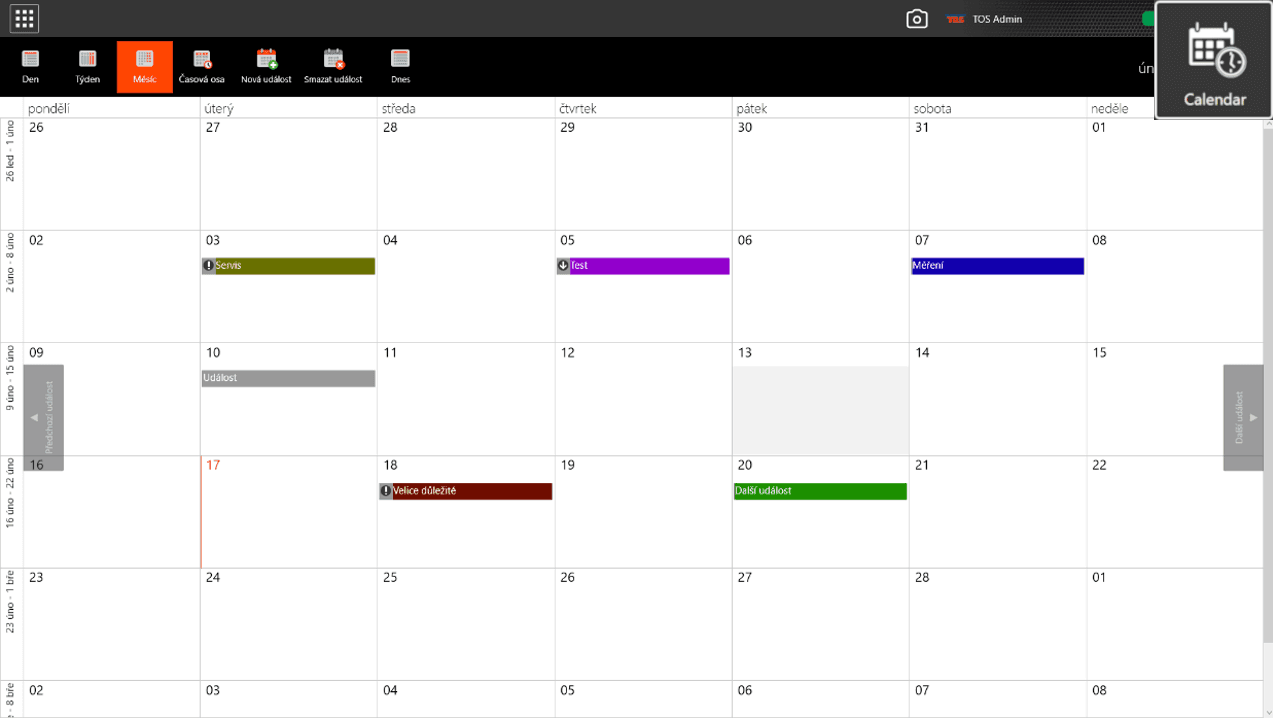

width="60" 日历 标准日历视图--日、周、月。事件/服务活动--添加、更改、删除、提醒。所有数据都存储在本地数据库中。



选件应用程序

width="60"

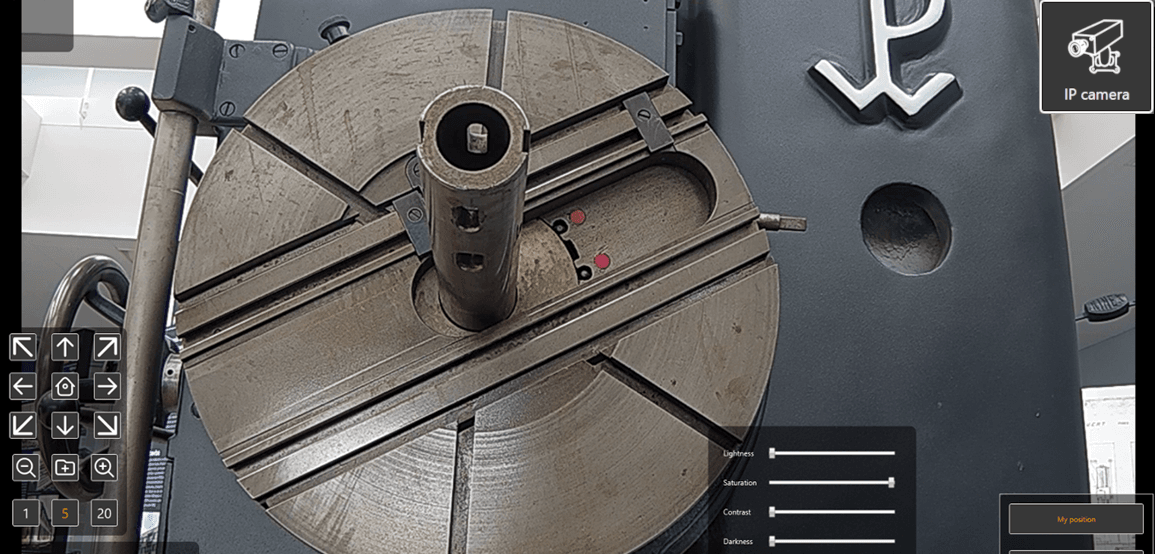

IP 摄像机 该应用程序可控制位于机床任何部位的一个或多个电动摄像机。摄像头的数据也可用于协助机床的操作。
width="60"

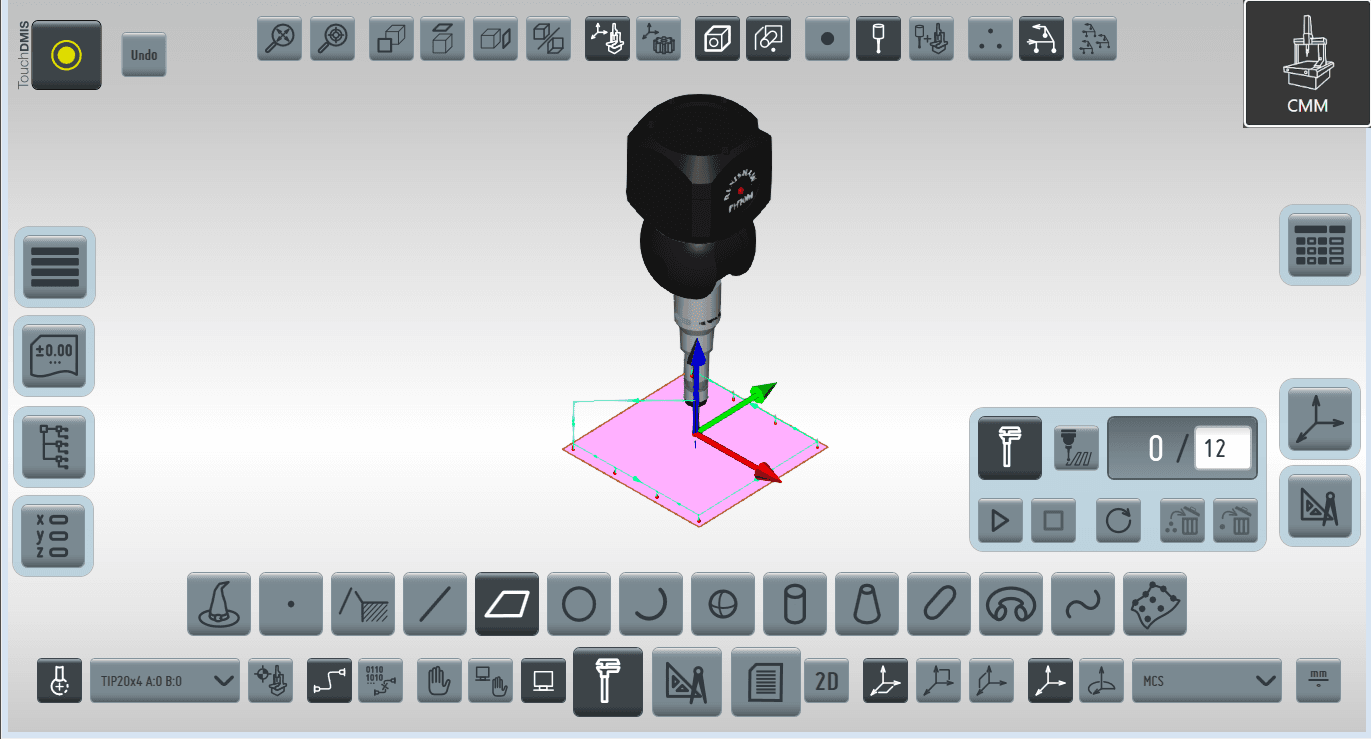

检测和补偿（INSPECTION AND COMPENSATION） 这是集成在控制系统中的计量软件，与触发式测头配合使用，可直接在机床上对工件进行精确测量，从而实现误差自动补偿和程序调试。
width="60"

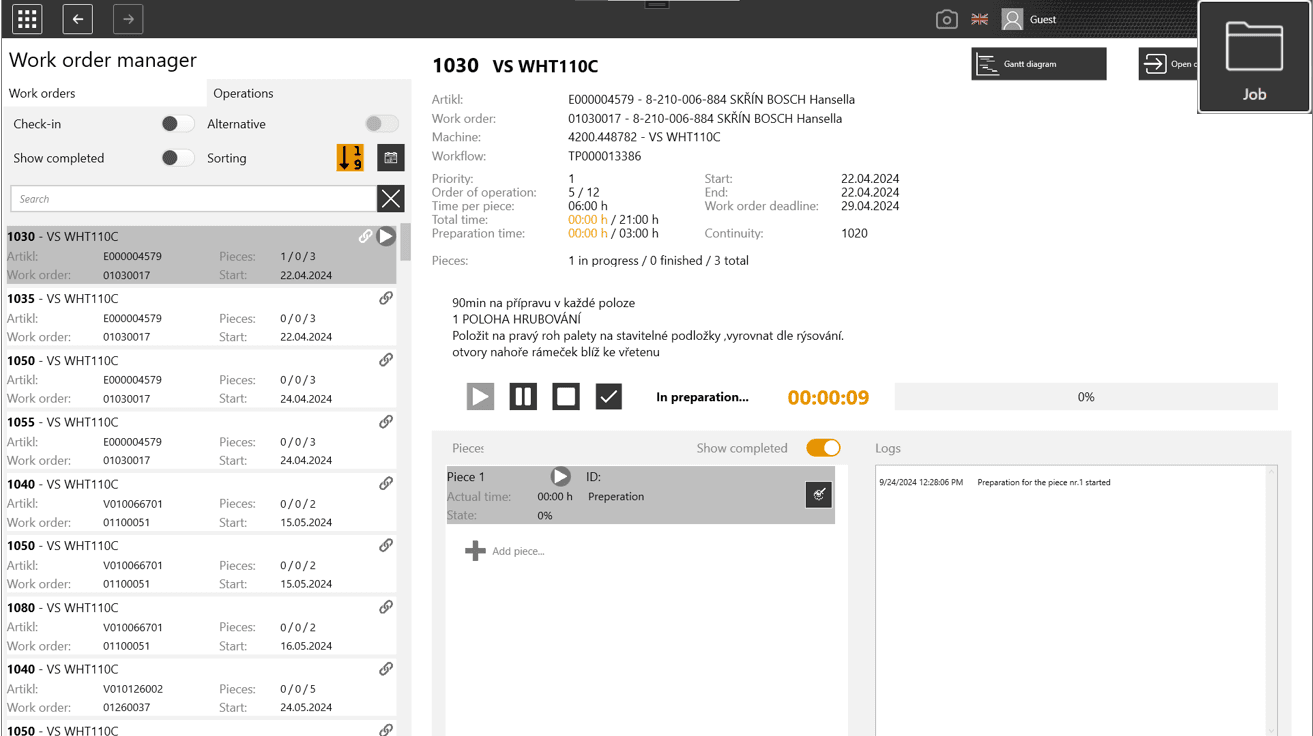

工作管理员（WORK ADMINISTRATOR） 可以直接在机床控制面板上显示工单视图和操作概览，并与 ERP 系统相连。还可在应用程序中添加其他文件，如操作描述、照片，、数控程序表格等。
width="60"

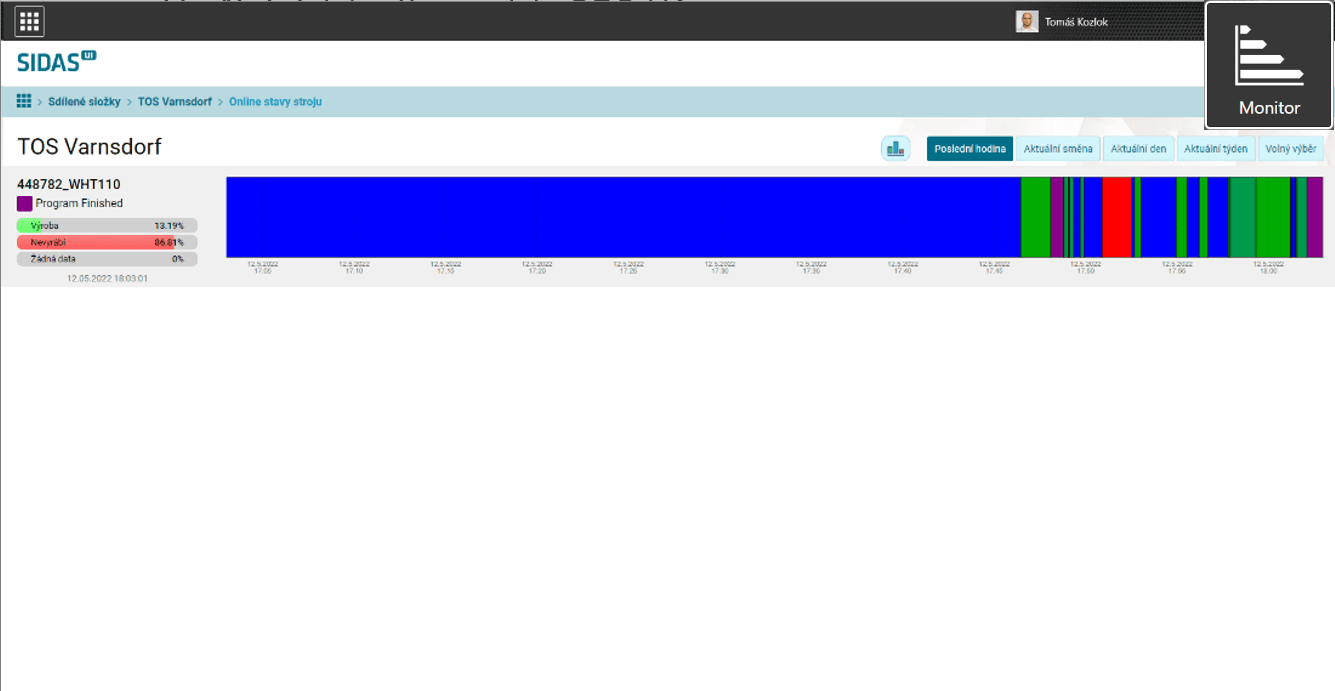

 机床监控器（MACHINE MONITOR） 用于监控机床使用历史的集成系统。该系统显示机床基本状态的时间轴，如准备就绪、生产、生产减速、出错、关闭等。
