TOScontrol

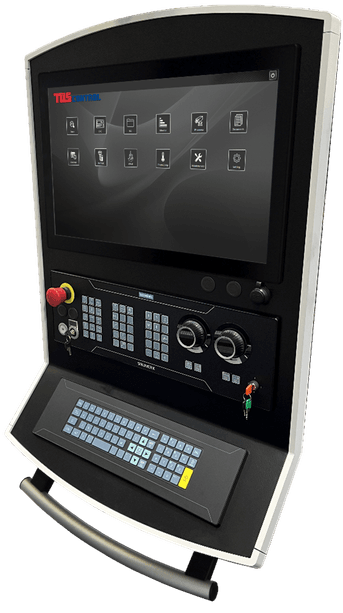

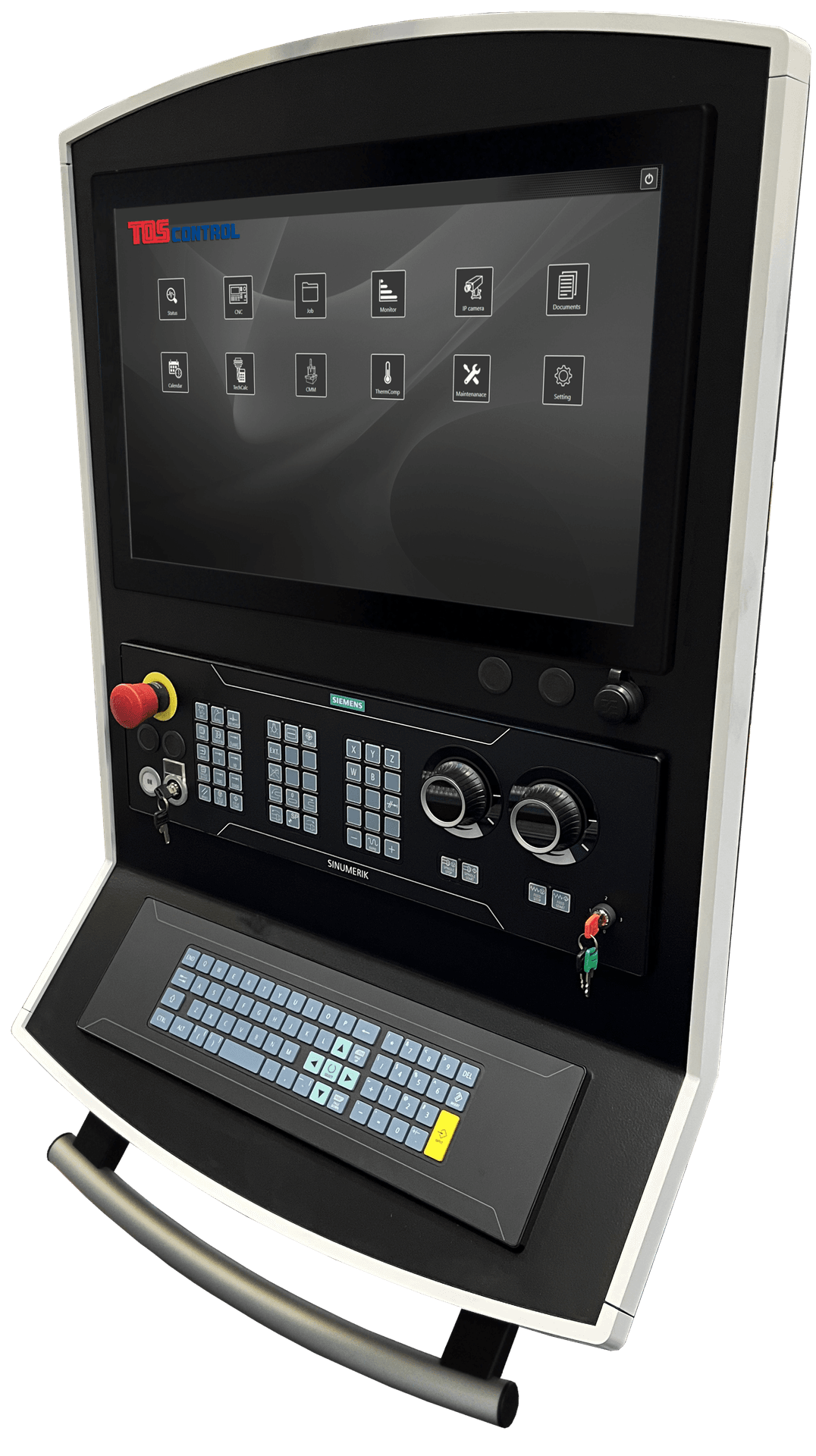

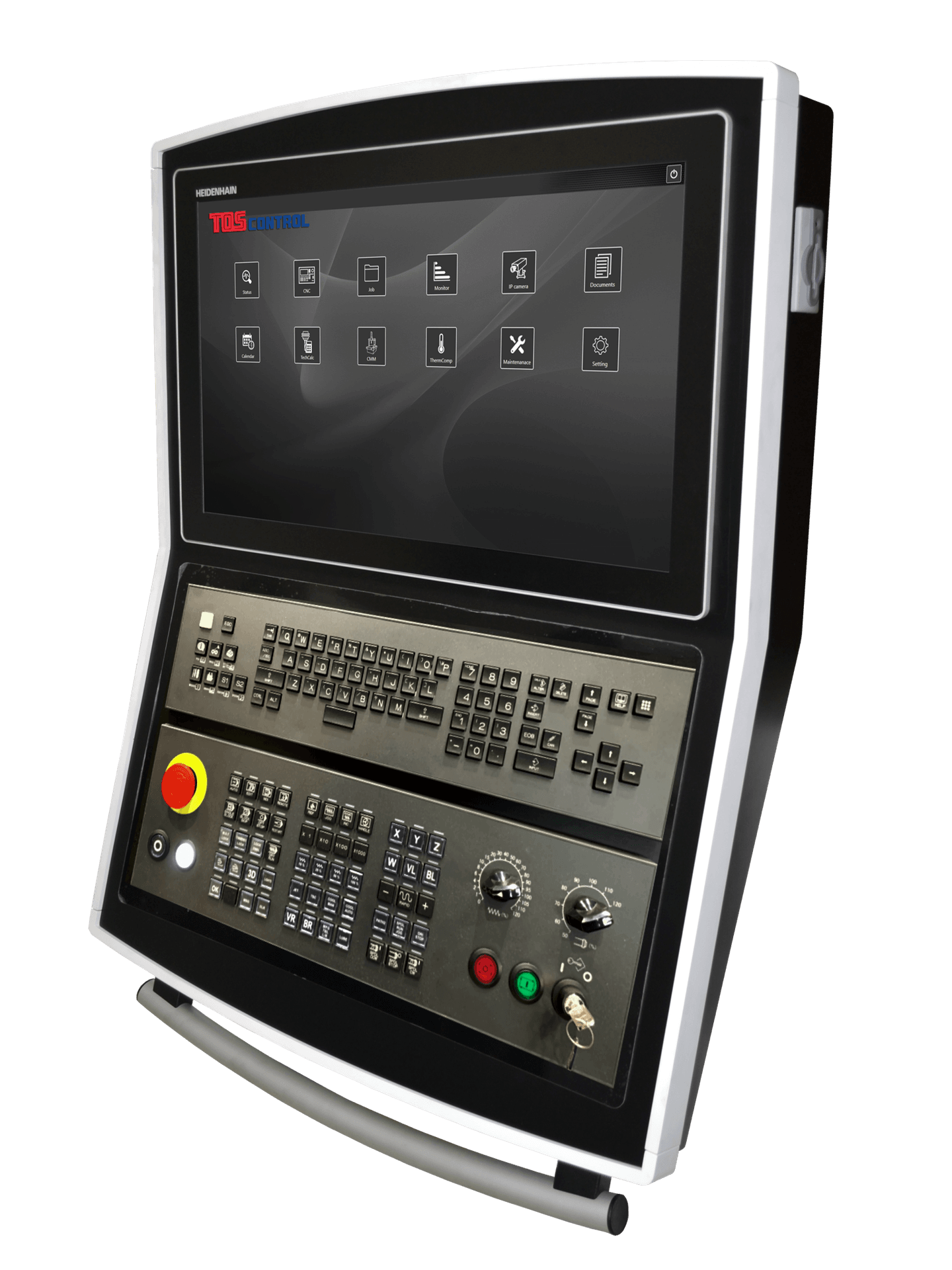

TOScontrol – это программная надстройка системы управления, которая содержит набор приложений и функций для расширенного управления станком. Для простого и интуитивного управления систему образует исходный экран с иконками для каждого приложения (как и у операционных систем мобильных устройств). Приложения наглядно отображены на панели управления станка, оператор может легко переключаться между ними. Решение также включает в себя, кроме прочего, управление учетными записями пользователей. TOScontrol входит в стандартное оснащение всех станков.

  • Обмен данными oнлайн между станком и системой ERP
  • Встроенный сервер OPC-UA
  • Модель данных TOS Vdf или UMATI
  • Специализированные приложения для расширения функциональности станка
  • Удобный интерфейс



Преимущества

  • Стандартное оборудование – модуль DNC, обеспечивающий связь между станками и ПК
  • Понятная система управления дополнительными функциями станка.
  • Простое управление и информация всегда на экране панели управления
  • Полный обзор действий и состояния станка.
  • Обеспечение безопасности за счет авторизации пользователей.
  • Функция подключения станка к ERP с помощью протокола связи OPC-UA

Описание

Надстройку системы управления мы назвали TOScontrol. Это платформа для приложений и функций расширенного управления станком.

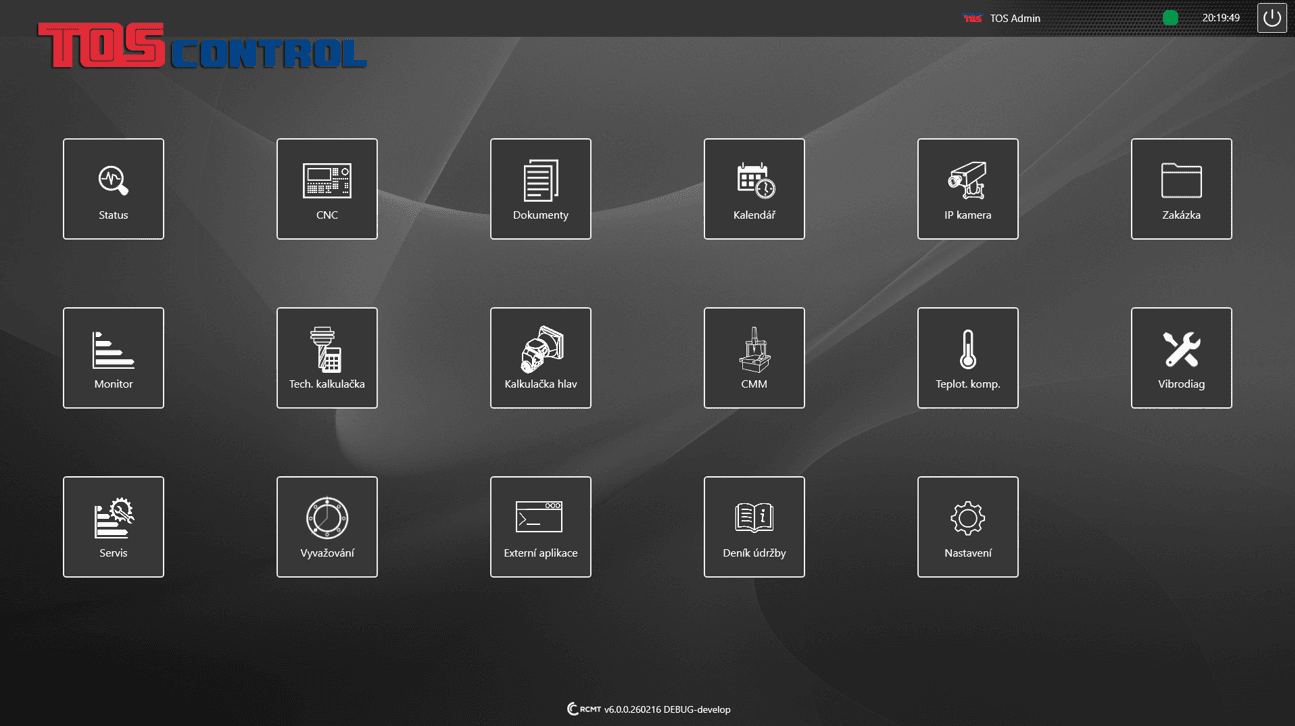

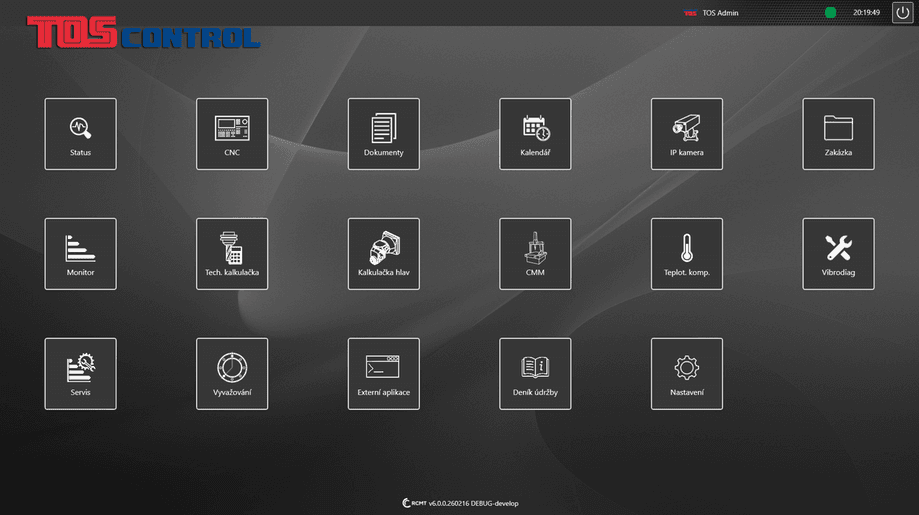

Для удобства и интуитивного управления систему образует начальный экран с иконками для каждого приложения (также как у операционных систем мобильных устройств).

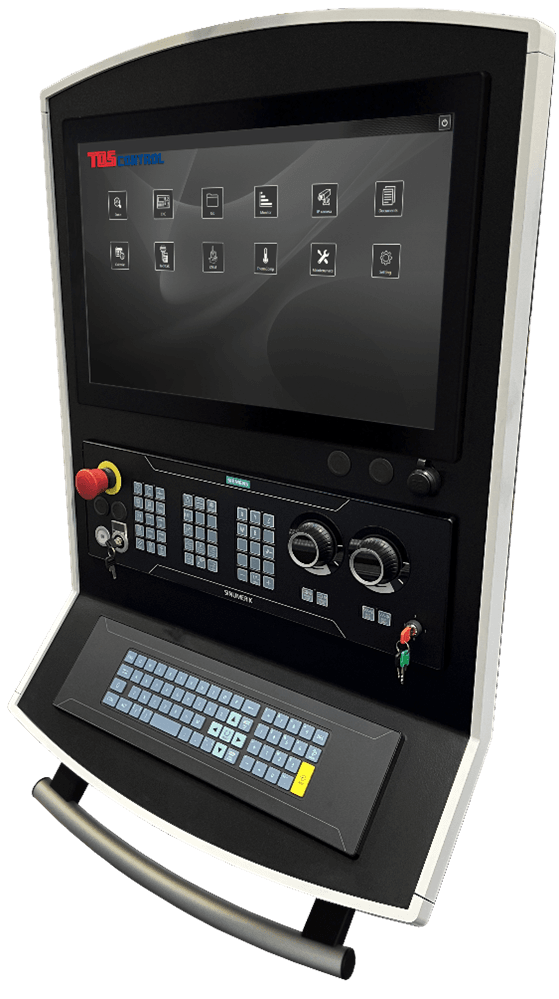

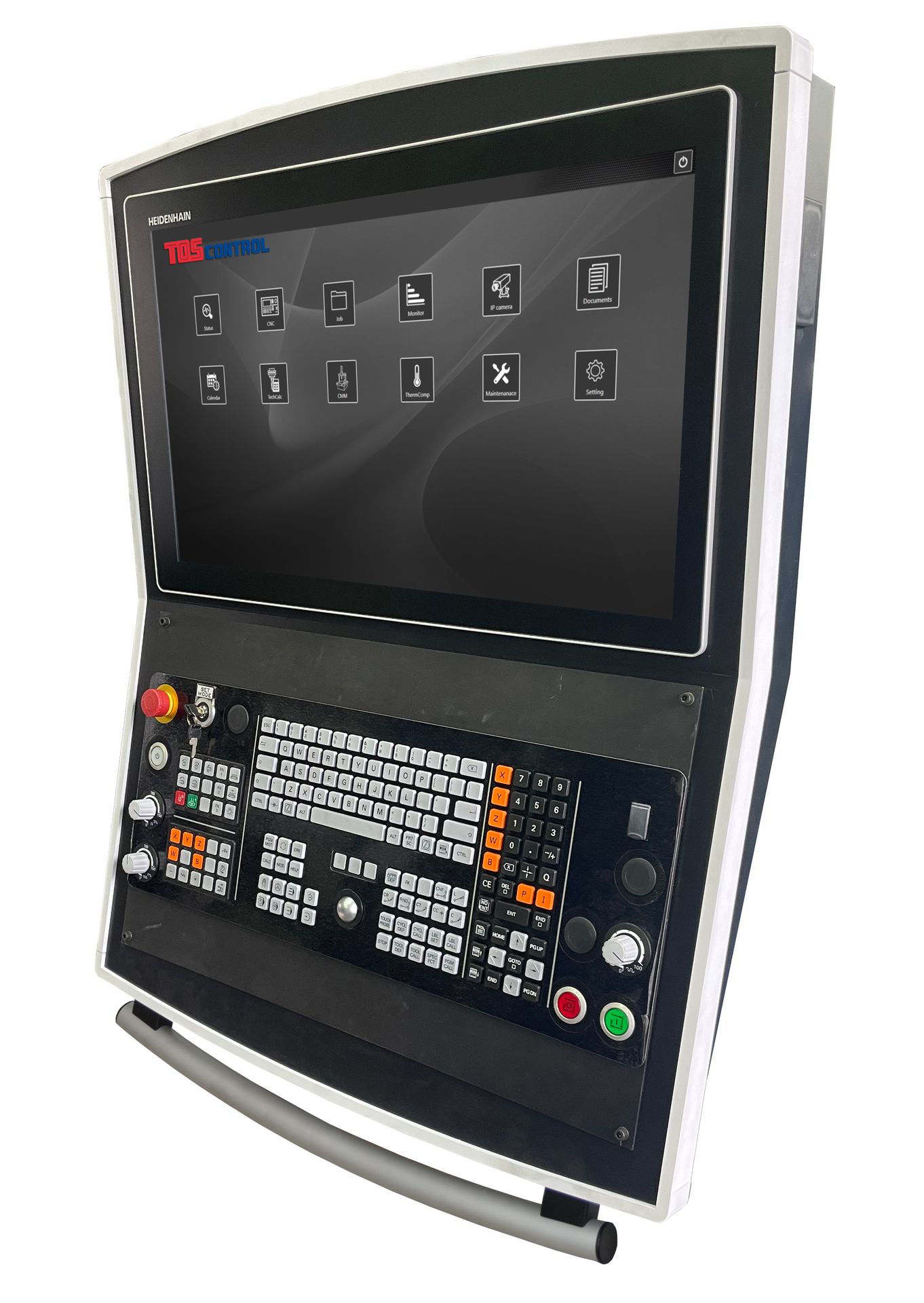

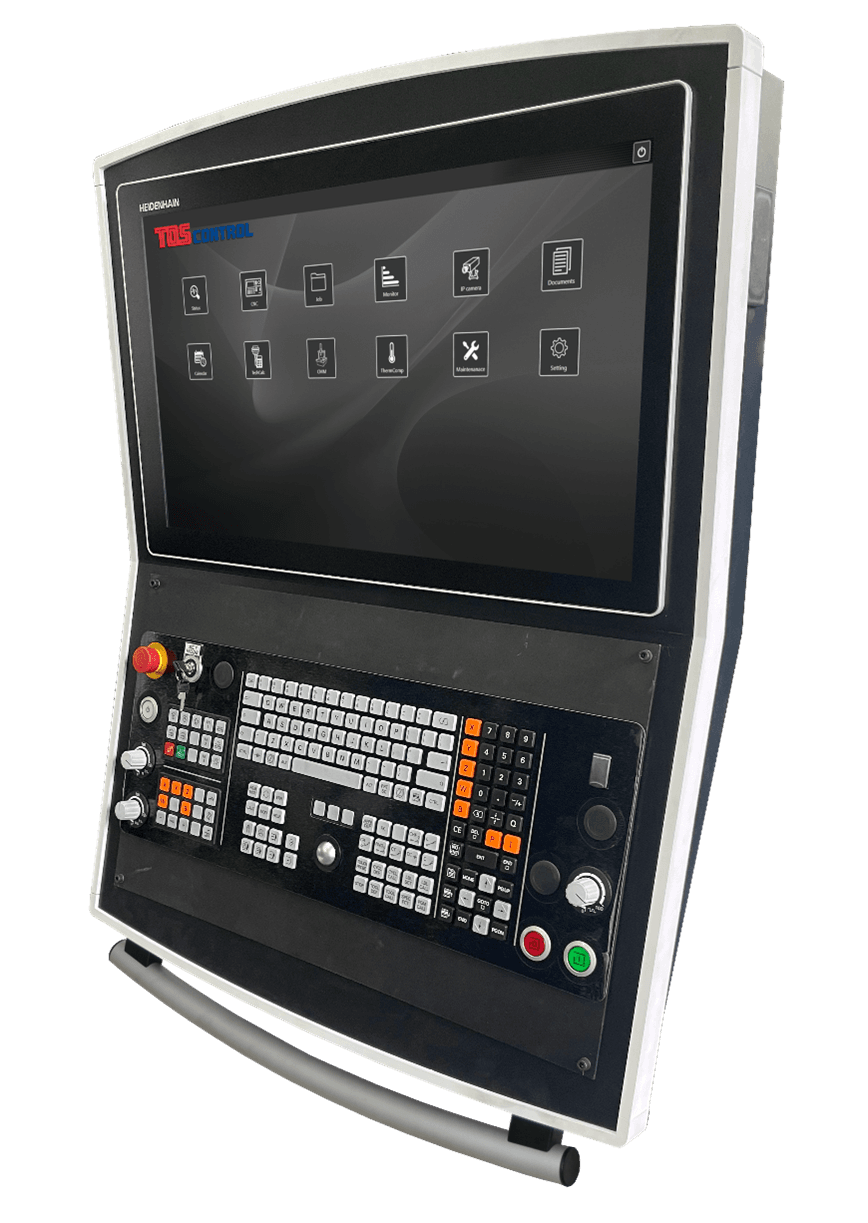

Приложения наглядно отображены на панели управления станка, оператор может легко переключаться между ними. Решение также включает в себя, кроме прочего, управление учетными записями пользователей.

Мотивация

Industry 4.0 предлагает практически неограниченные возможности в области взаимосвязи станков с производственными системами, их интеграцию, включая высокую степень автоматизации для комплексного управления производственным процессом и контроля его качества.

Наша цель – предложить расширение классической системы управления станком, которая будет функционировать как платформа не только для наших собственных функций и приложений, но и для различных функций третьих сторон в соответствии с требованиями заказчиков.



Стандартное оснащение станка

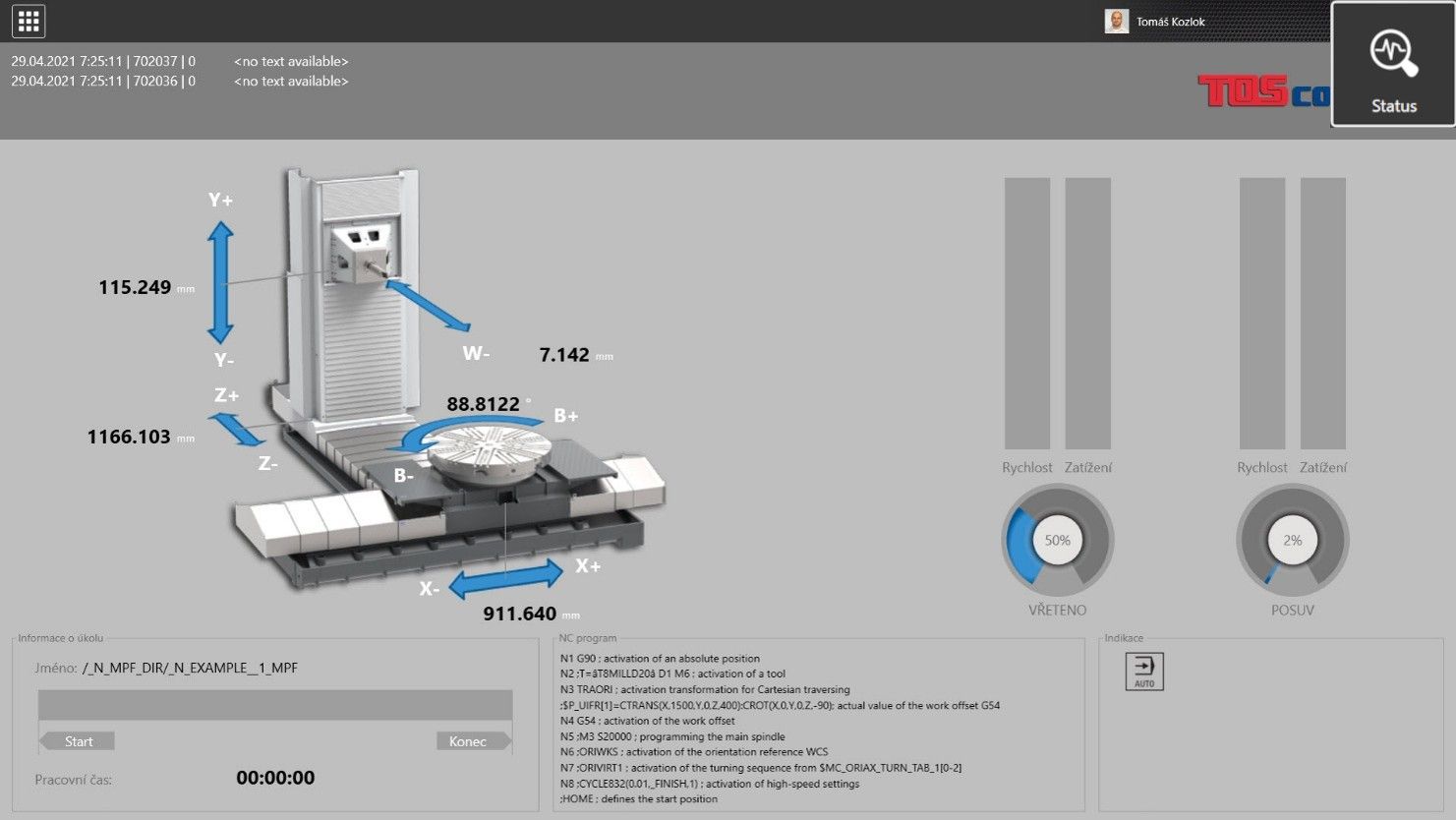

СТАТУС ЭКРАН Наглядно отображает основную информацию о станке (систему координат, программу, сигнализацию, авторизованного пользователя и т. д.).

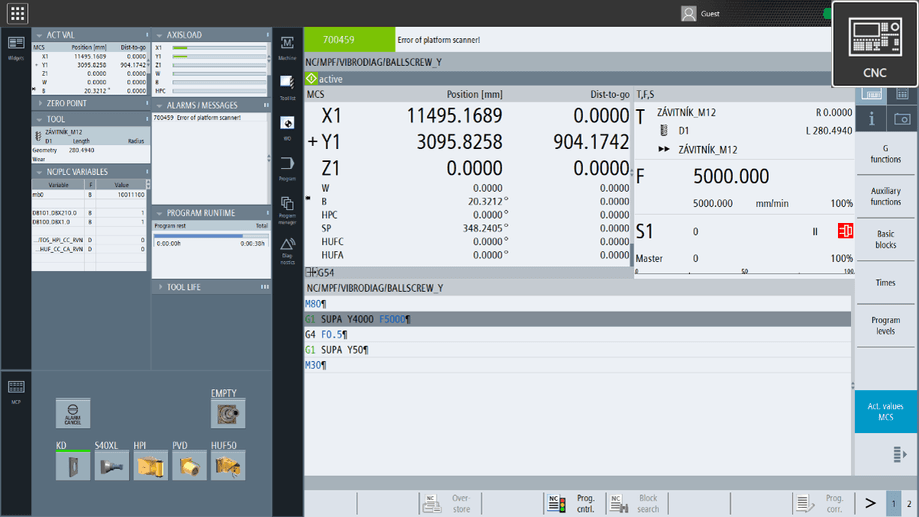

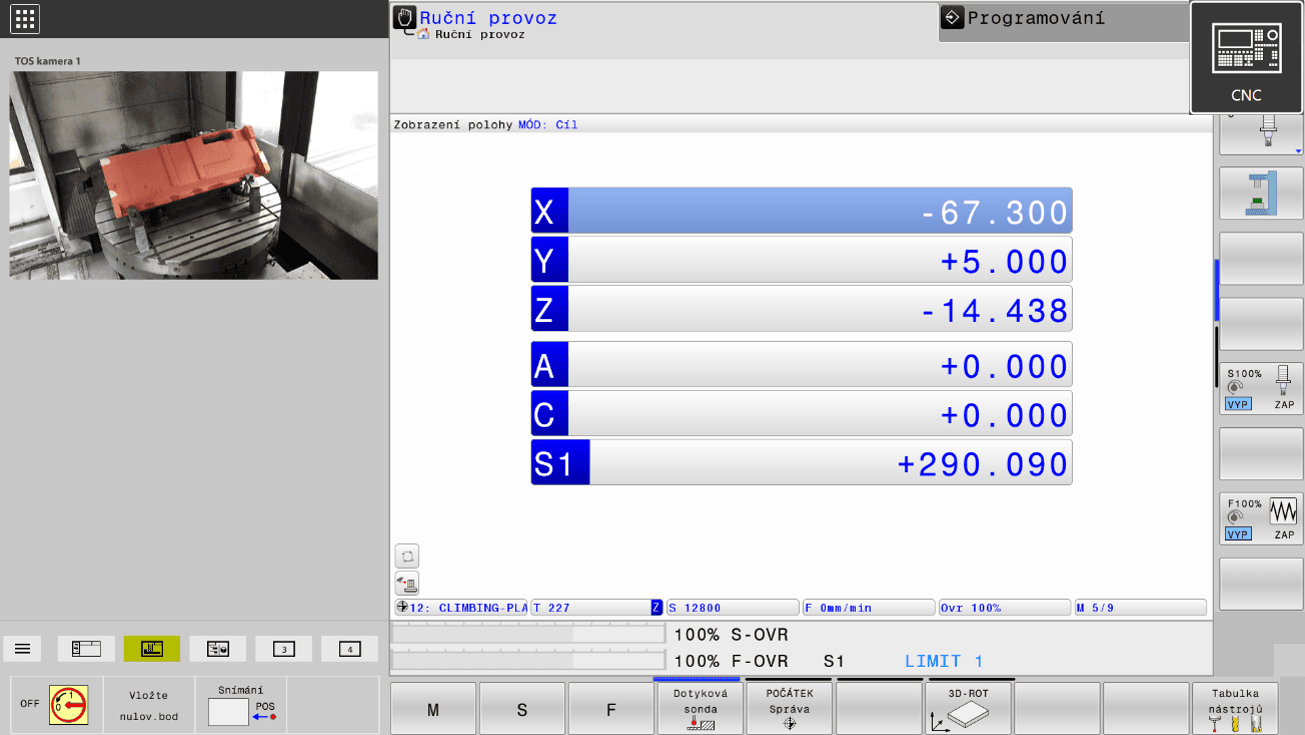

СИСТЕМА УПРАВЛЕНИЯ ЧПУ Отображает стандартный экран системы управления, дополненный боковой планкой с кнопкой для возврата к исходному экрану TOScontrol.

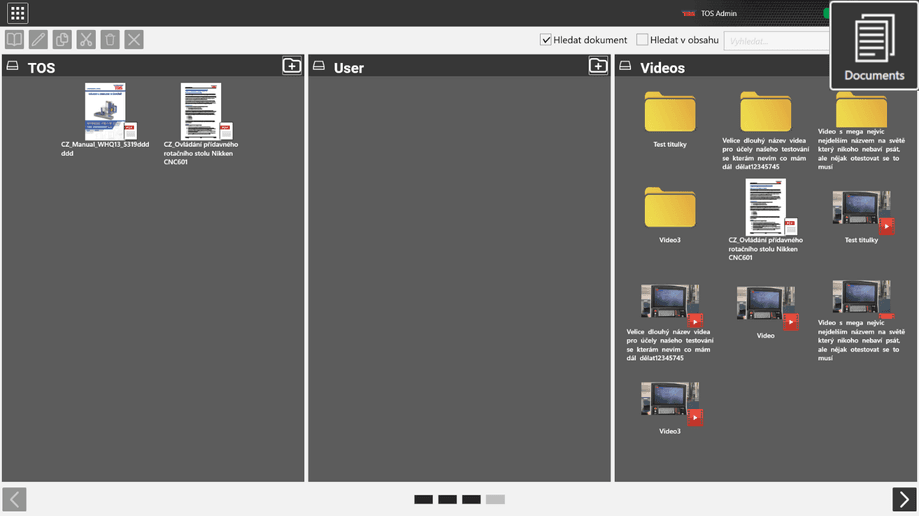

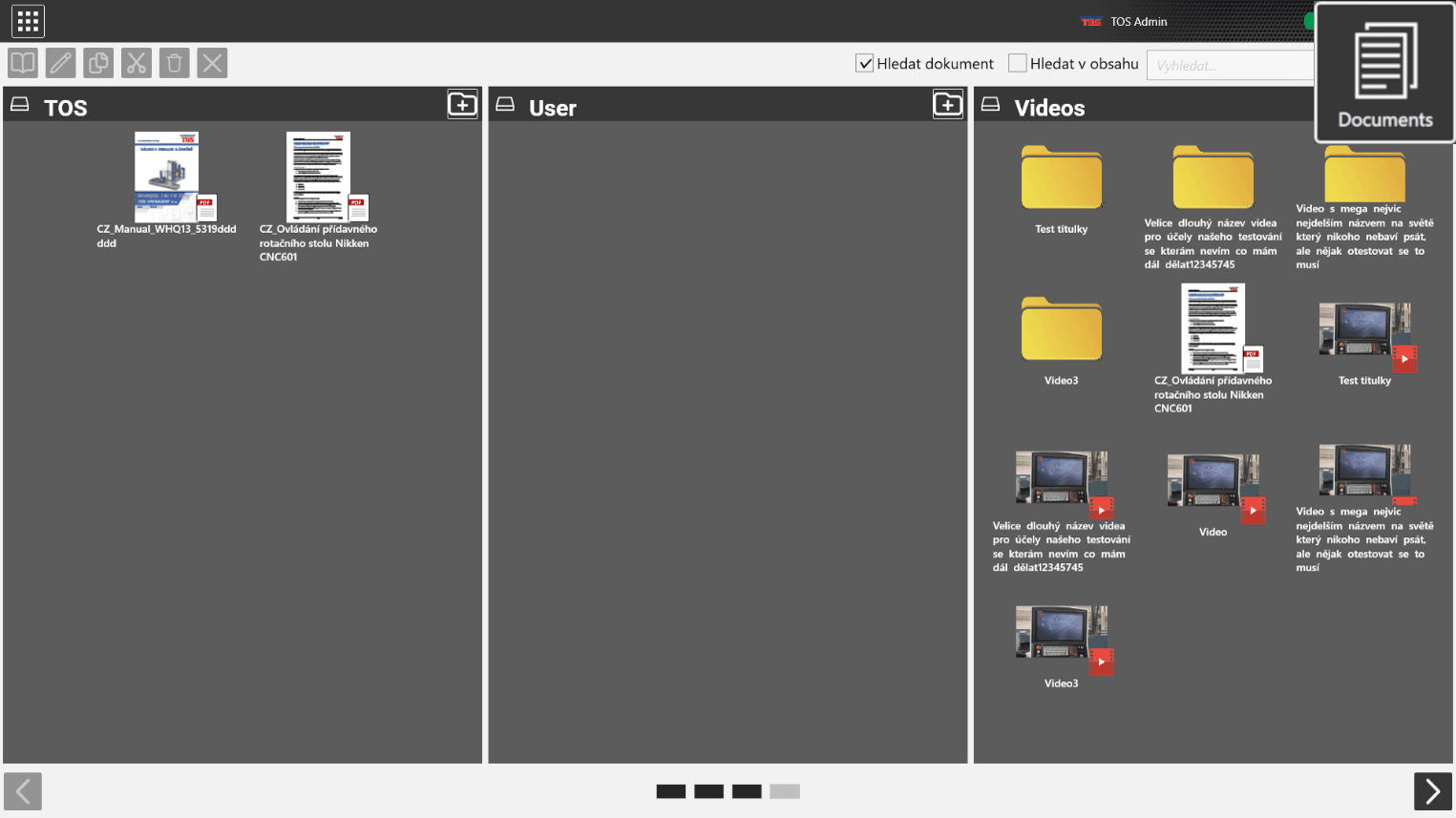

ДОКУМЕНТАЦИЯ Приложение, позволяющее читать документы и управлять ими в формате PDF (например, руководство по эксплуатации, пособие по ремонту и т. д.), включая возможность создания прав пользователя, а также создание закладок и примечаний в документах.

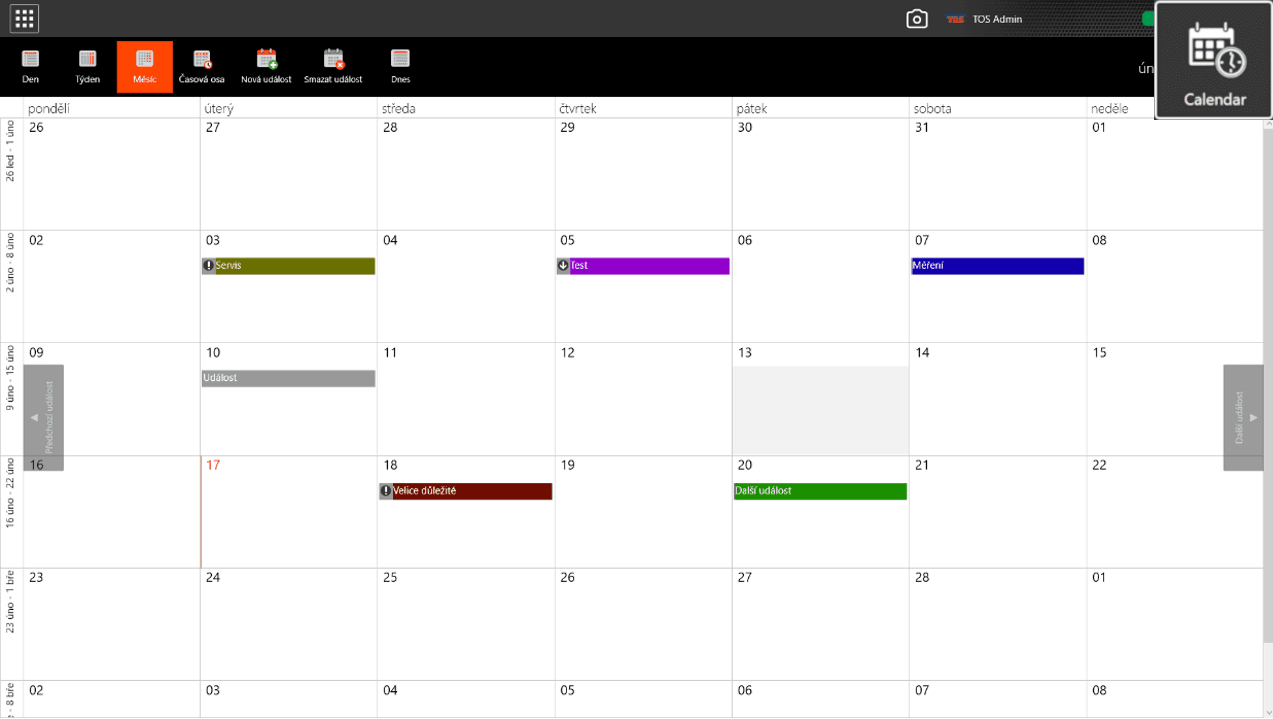

КАЛЕНДАРЬ Стандартное отображение календаря – день, неделя, месяц. Событие / действие по техобслуживанию – добавление, изменение, удаление, напоминание. Все данные сохранены в локальной базе данных.



Приложения по дополнительному заказу

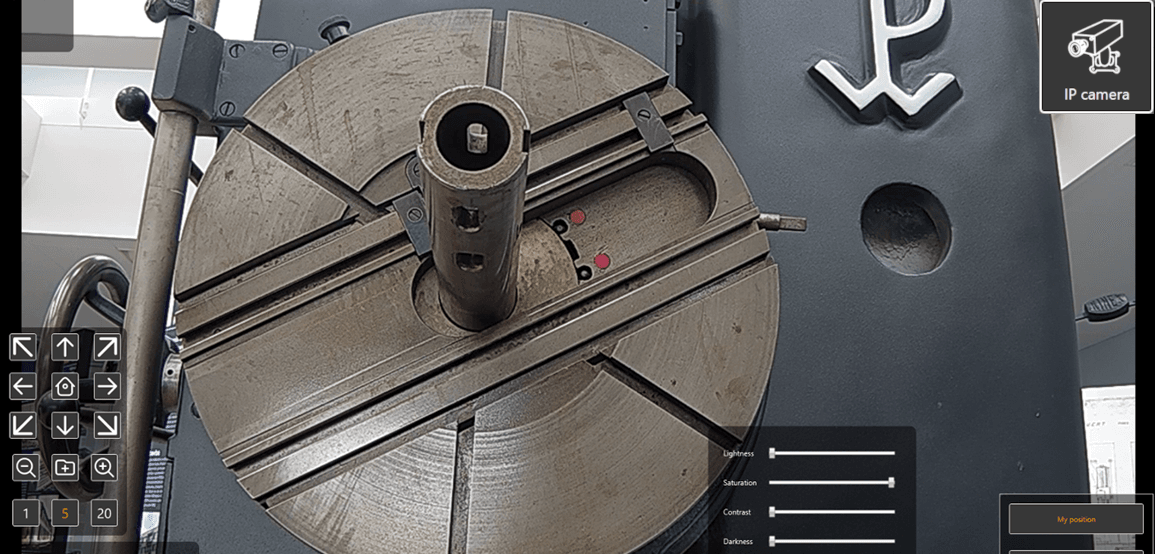

IP КАМЕРА Приложение позволяет управлять одной или несколькими моторизованными камерами, размещенными на любых частях станка. Получаемые с камер данные, кроме прочего, могут способствовать упрощению работы на станке.

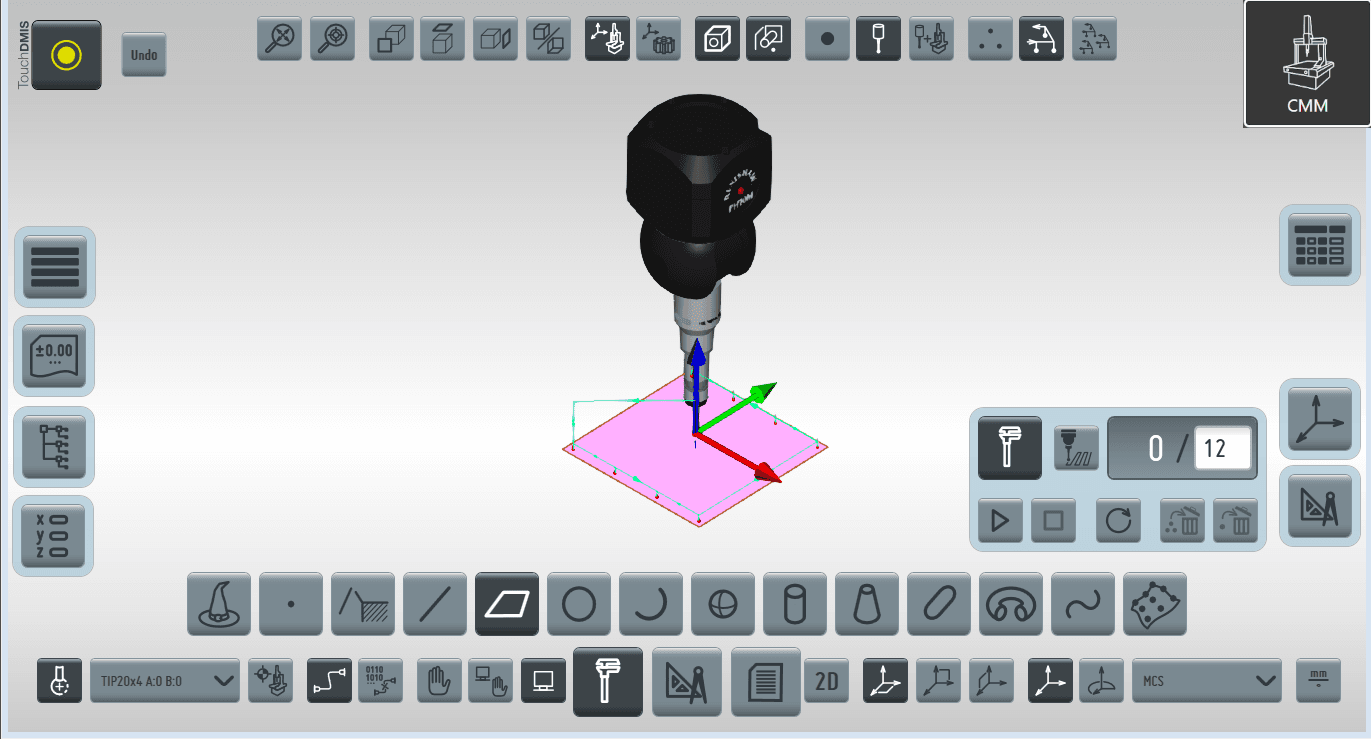

КОНТРОЛЬ И КОМПЕНСАЦИЯ Это интегрированное в систему управления станком метрологическое программное обеспечение, которое вместе с контактным щупом позволяет точно измерять заготовку непосредственно на станке, а затем проводить автоматическую компенсацию ошибок и отладку программы. Измеренные данные могут быть автоматически активированы в качестве коррекции в ЧПУ без изменения программы ЧПУ.

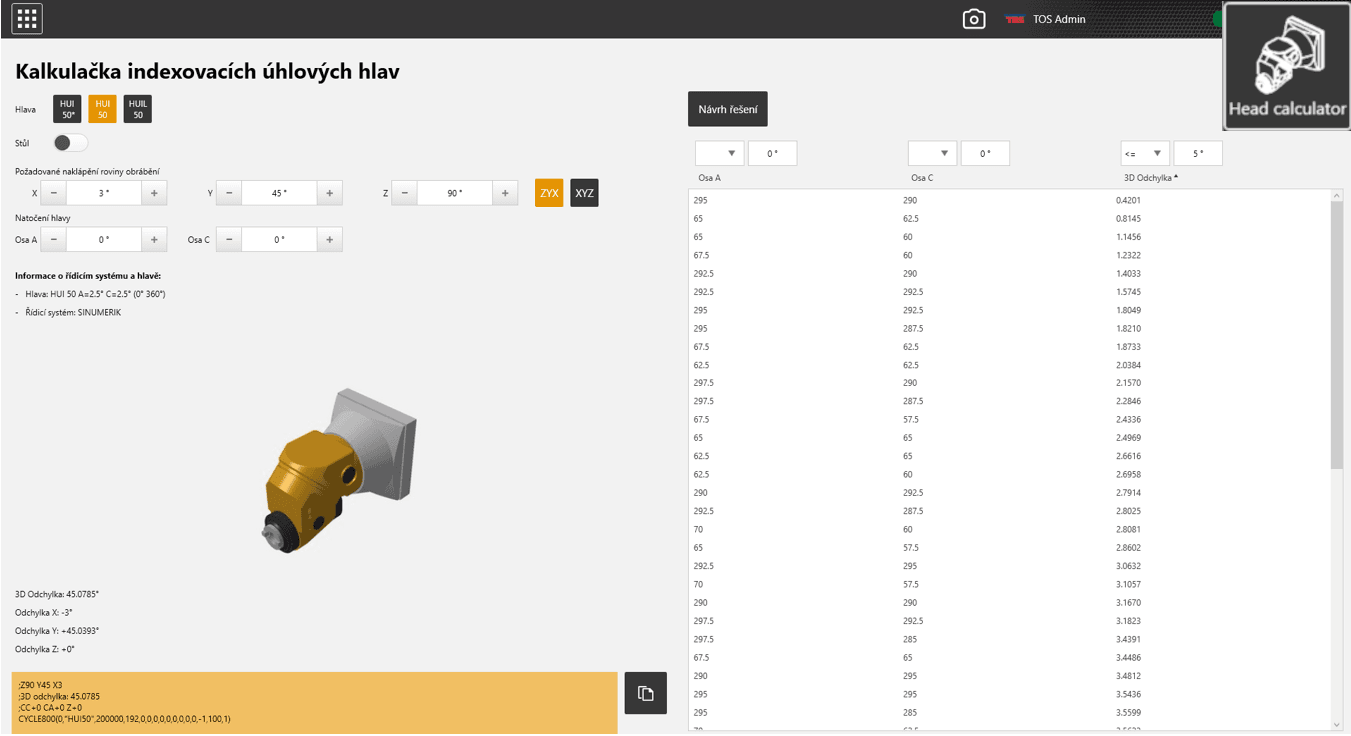

КАЛЬКУЛЯТОР ГОЛОВОК Расчет наиболее выгодных поворотов осей головки или стола относительно требуемой наклонной плоскости обработки, выбор из лучших конфигураций, генерация NC-кода для системы управления.

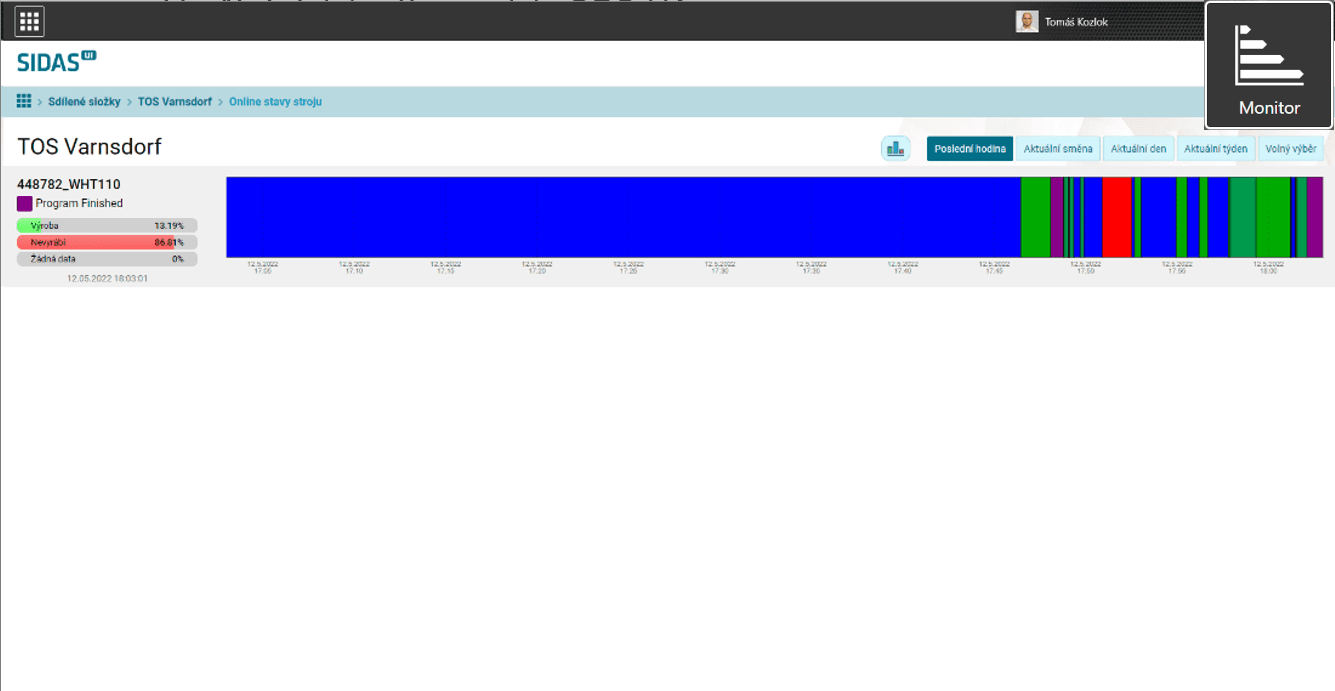

МОНИТОР Это интегрированная система мониторинга истории использования станка. Данная система отображает ось времени основных состояний станка – например, готовность, производство, замедление производства, ошибка, выключенное состояние и т. п.

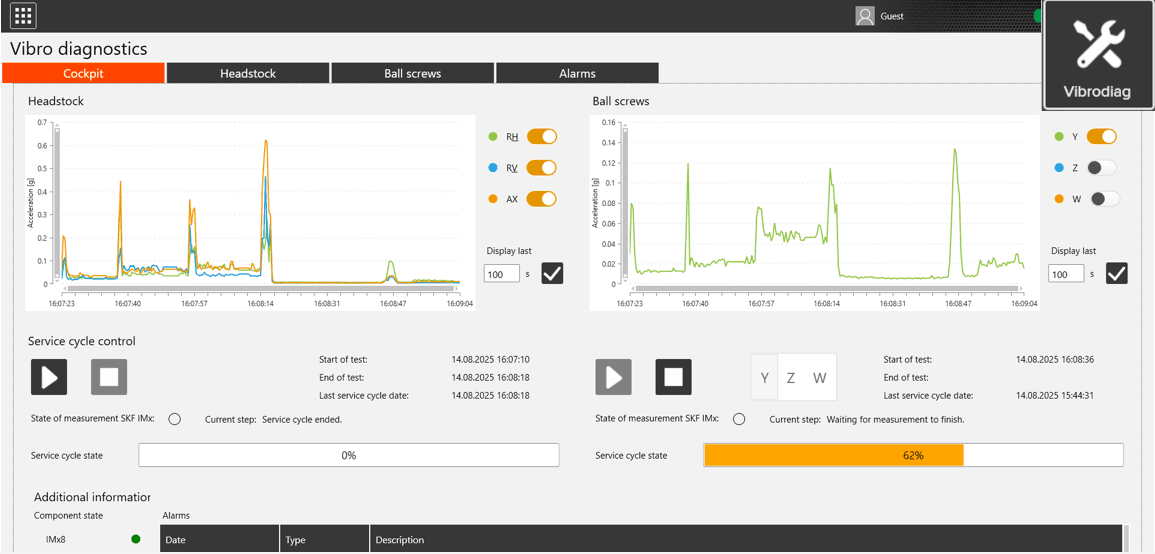

ВИБРОДИАГНОСТИКА Техническое обслуживание станка Maintenance – расширение приложения мониторинга станка, датчика и измерения вибраций на ключевых частях станка (главная посадка и подшипники шариковых винтов), на основе информации от цифрового двойника станка, осуществляется мониторинг состояния станка + возможность добавления прогноза сервисных вмешательств. Снижение затрат на обслуживание и минимизация незапланированных простоев.

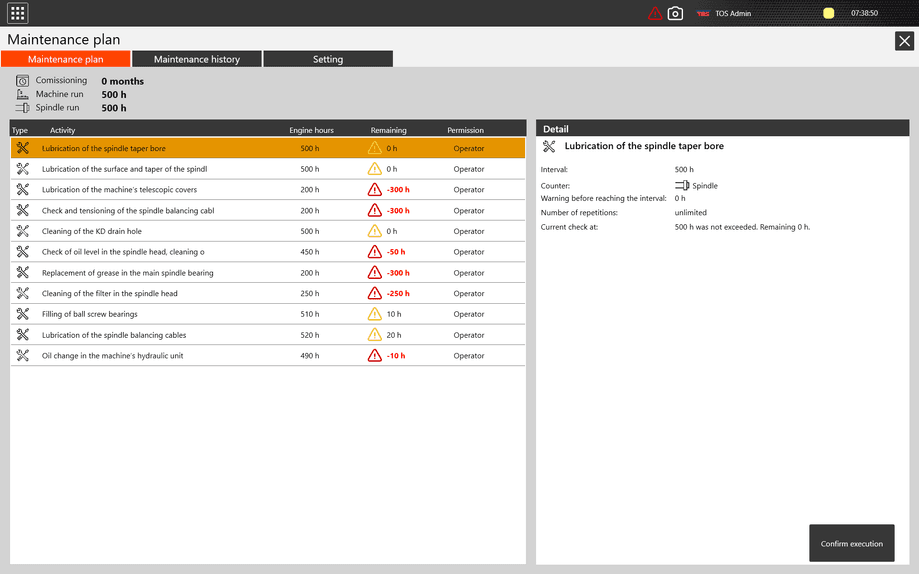

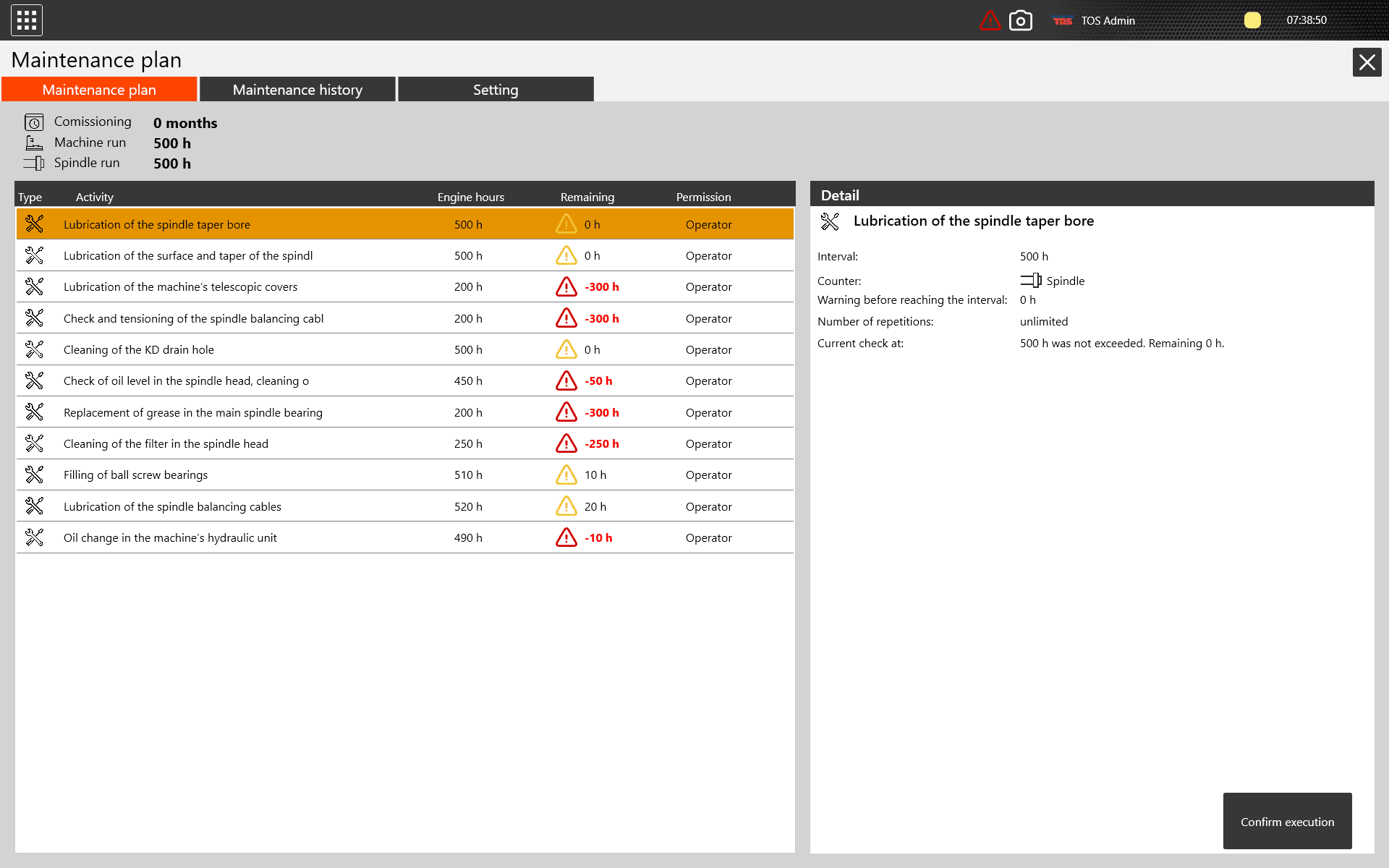

ПЛАН ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Для управления и планирования технического обслуживания оборудования. Пользователь получает уведомления о предстоящих задачах по техническому обслуживанию, а также о просрочке сроков. Для каждого оборудования отображаются только актуальные задачи, при этом система учитывает права доступа, основанные на ролях. При поставке оборудования заказчик получает перечень задач, которые необходимо выполнить на данном оборудовании. После фактического выполнения сервисной операции необходимо подтвердить её, нажав соответствующую кнопку.

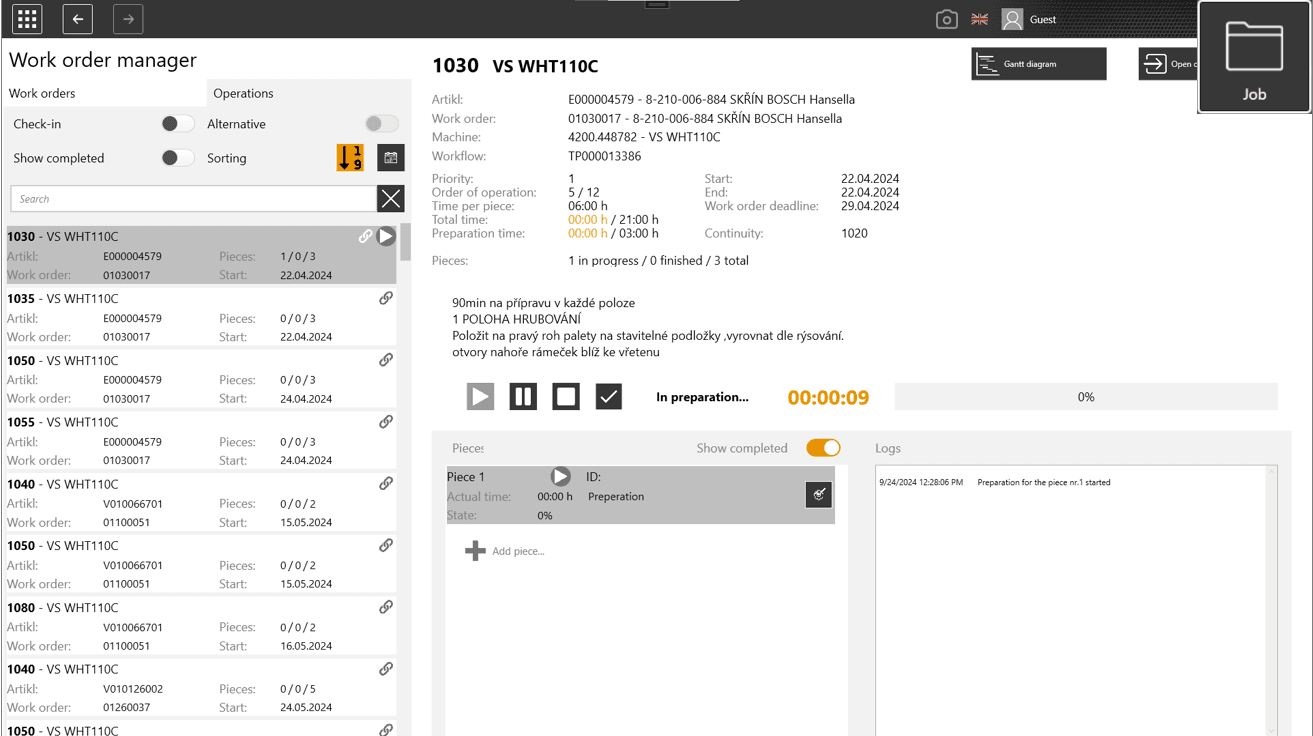

В РАЗРАБОТКЕ – ЗАКАЗ Отображает вид наряда на работу и обзор операций непосредственно на панели управления станком, который подключен к системе ERP. Данные для каждого заказа могут быть дополнены другими документами – например, описанием операции, фотографиями, таблицами и программами ЧПУ.

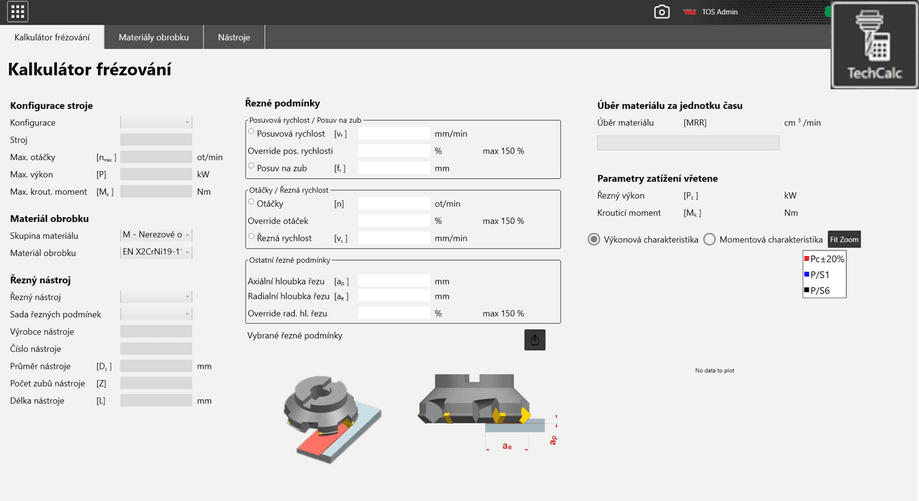

В РАЗРАБОТКЕ – ТЕХНОЛОГИЧЕСКИЙ КАЛЬКУЛЯТОР В соответствии с заданными параметрами инструмента, материала и требуемой операции система генерирует предложения по подходящим параметрам резания (рекомендуется для прямого программирования в цеху)
