Automatická výměna nástrojů

Automatická výměna nástrojů (AVN) zajišťuje rychlou, přesnou a spolehlivou výměnu nástrojů během obrábění.  Představuje klíčový prvek automatizace výroby a výrazně zvyšuje produktivitu CNC obráběcích strojů TOS VARNSDORF minimalizací vedlejších časů při ruční výměně nástrojů. Zařízení může být vybaveno různými typy zásobníků – řetězovým, meandrovým nebo regálovým – podle požadované kapacity a specifikace stroje.

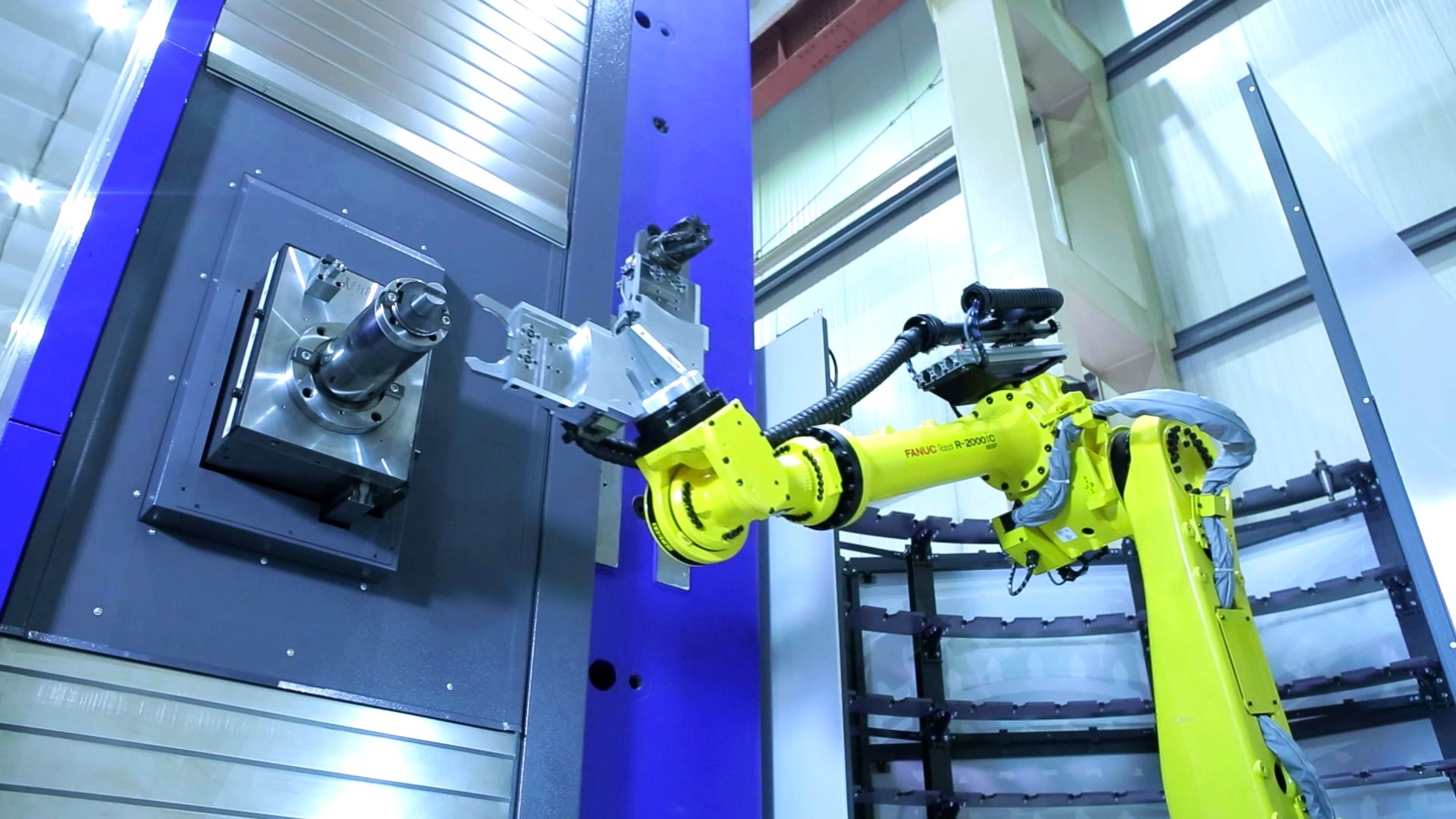

Součástí systému je manipulátor s otočnou dvouramennou rukou, který zajišťuje rychlou výměnu nástrojů mezi zásobníkem a vřetenem stroje. Alternativně lze systém řešit jako robotickou výměnu nástrojů, vhodnou zejména pro vyšší počty nástrojů a při výměně do různých poloh pracovního vřetena - aplikace automaticky polohované frézovací hlavy.

Princip a konstrukce systému

Systém AVN se skládá z:

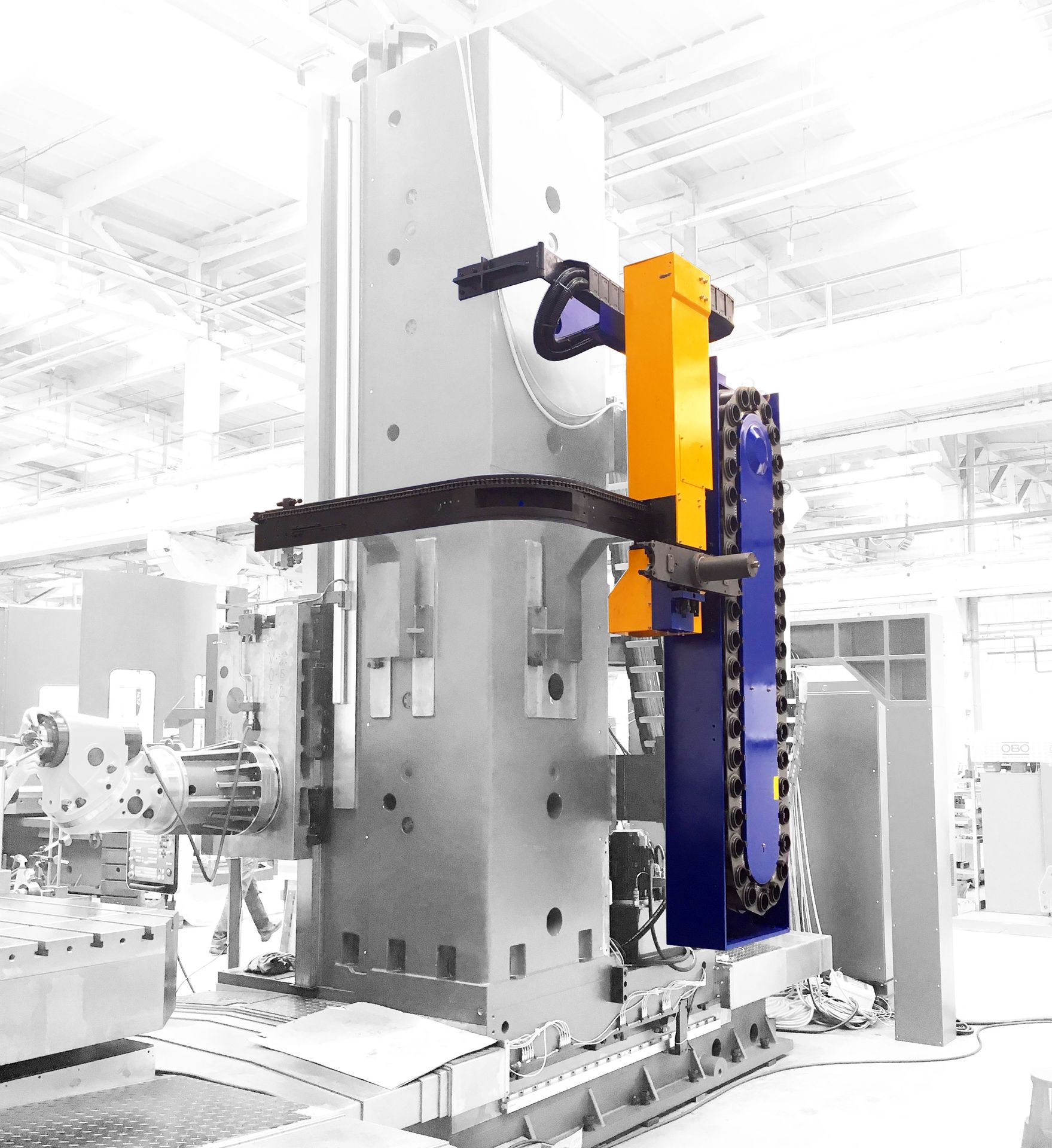

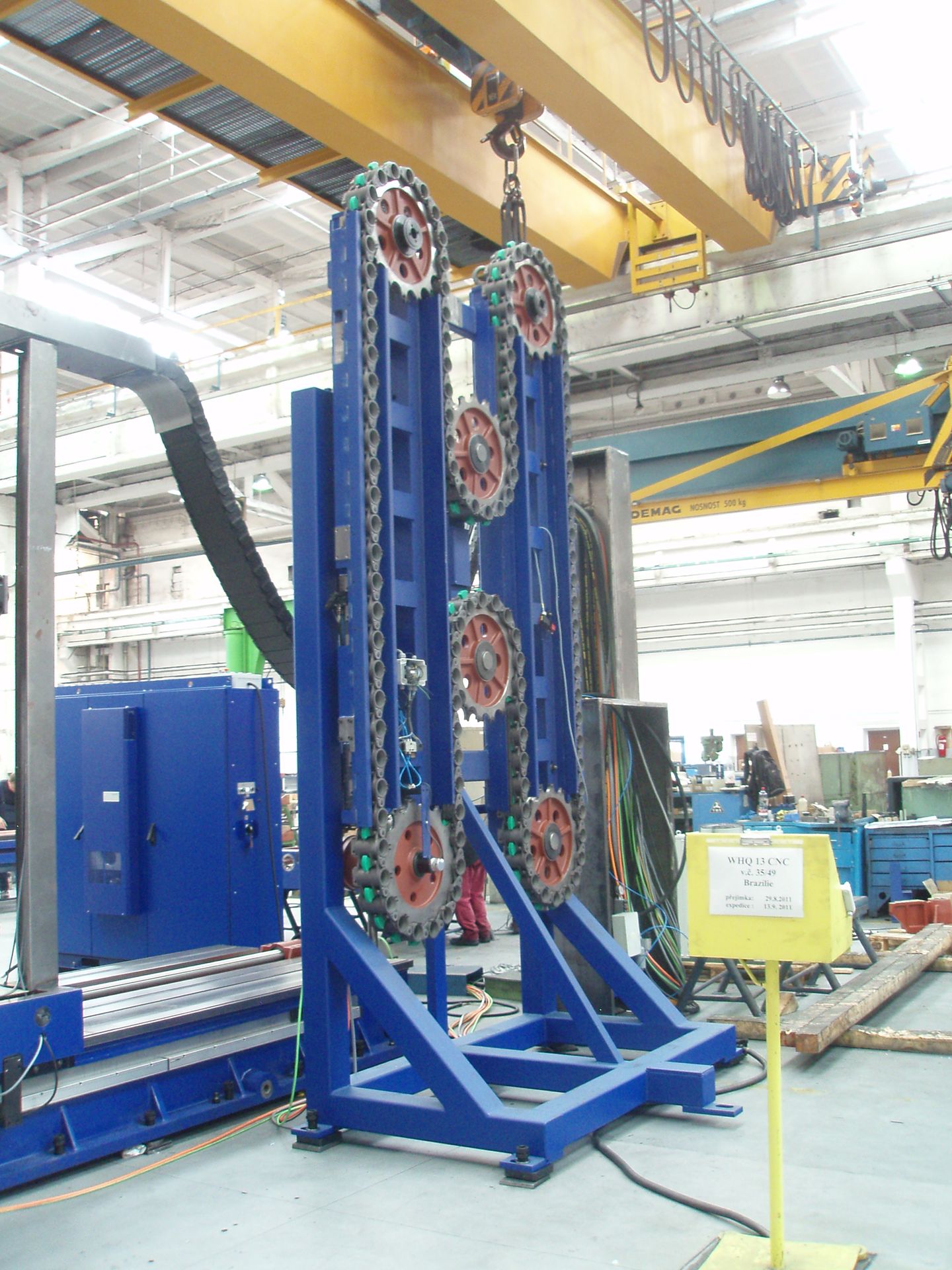

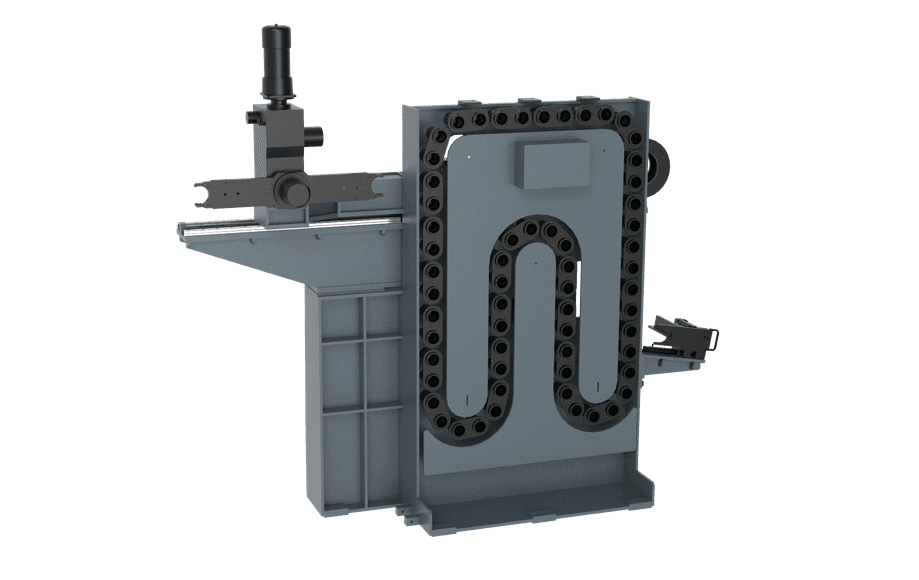

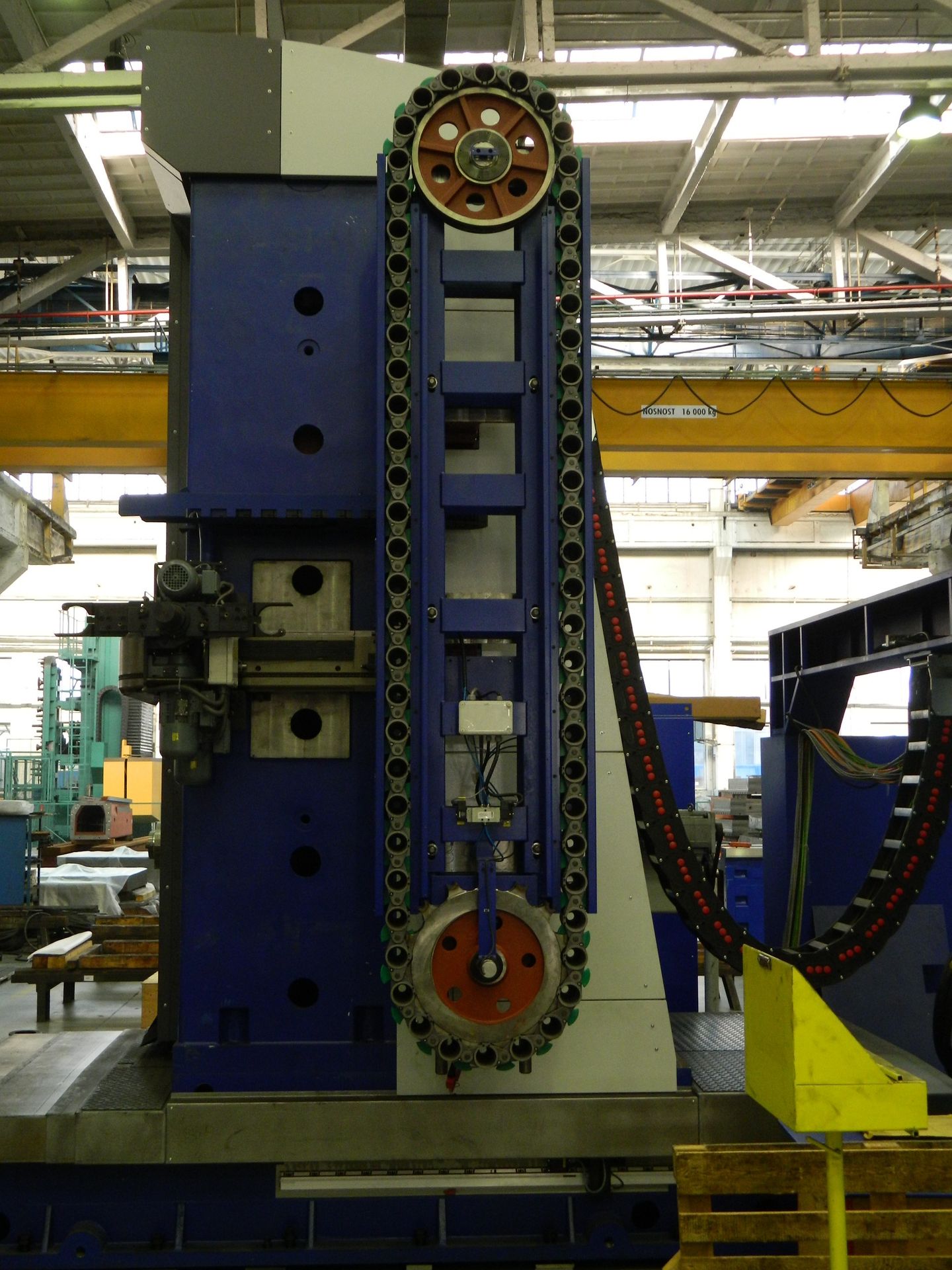

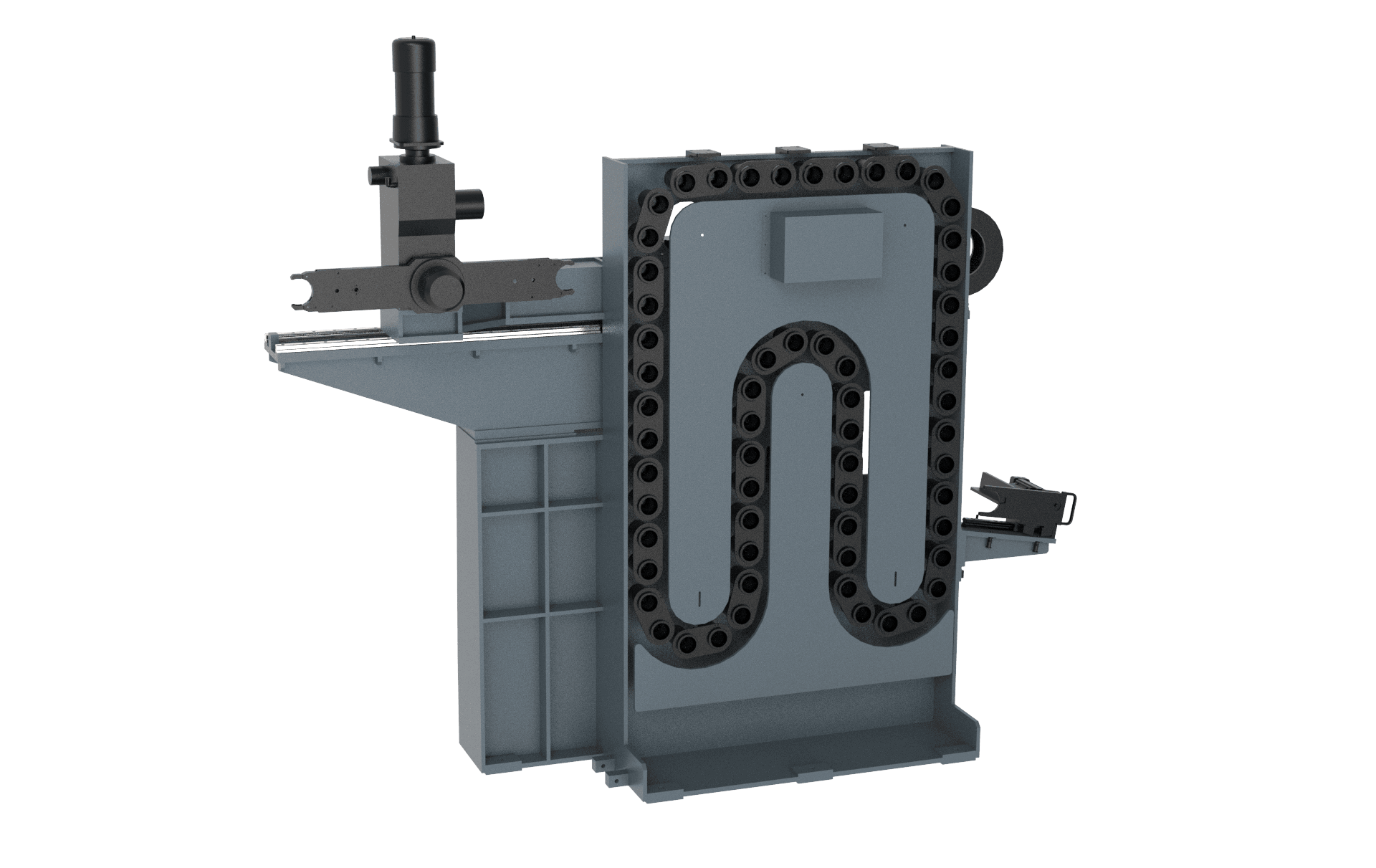

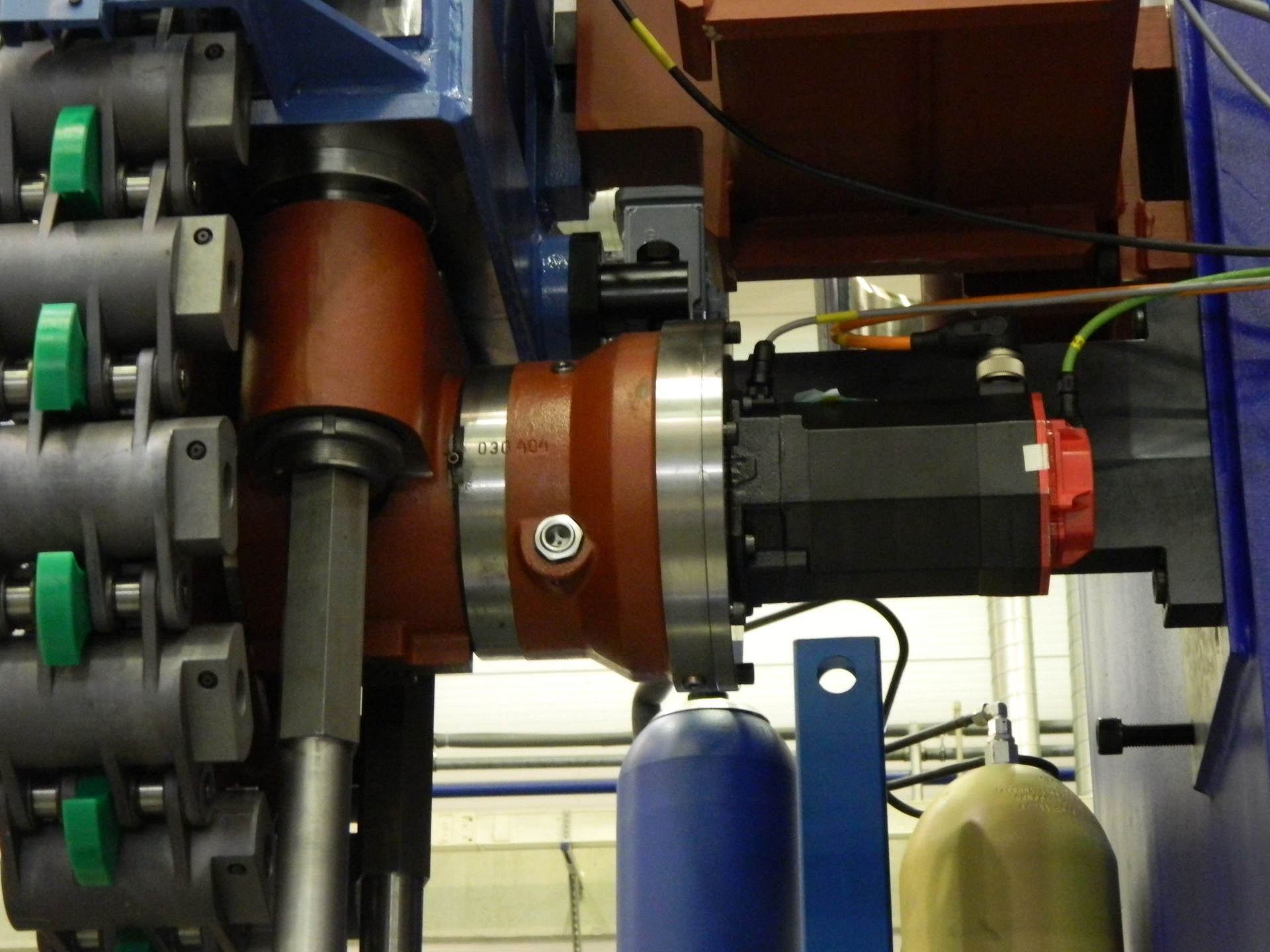

• zásobníku nástrojů (řetězového, meandrového nebo regálového),
• manipulátoru

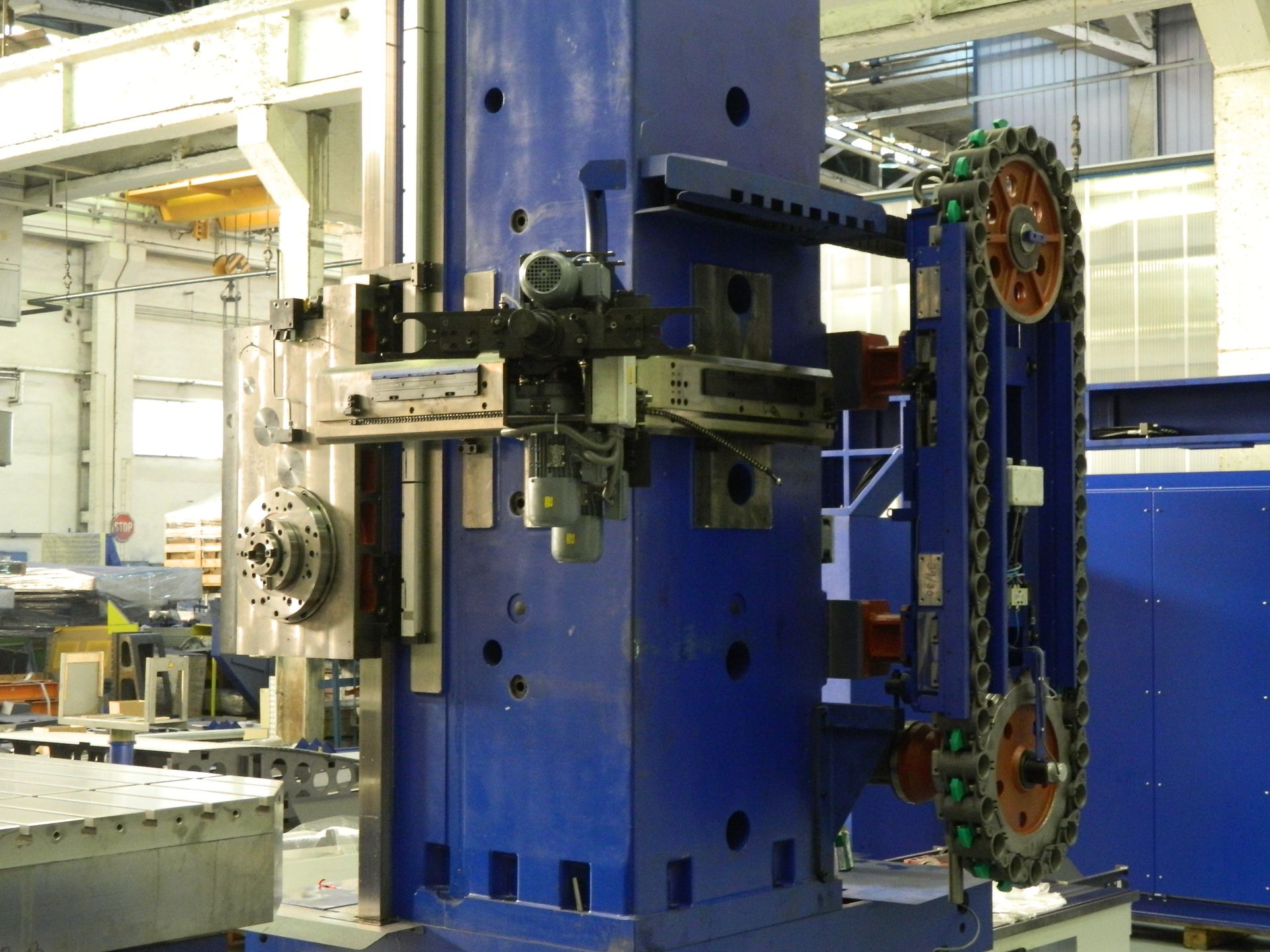

  • Umístěného na stojanu nebo regálu a vybaveného otočnou dvouramennou rukou zajišťující přesné a rychlé předávání nástrojů.

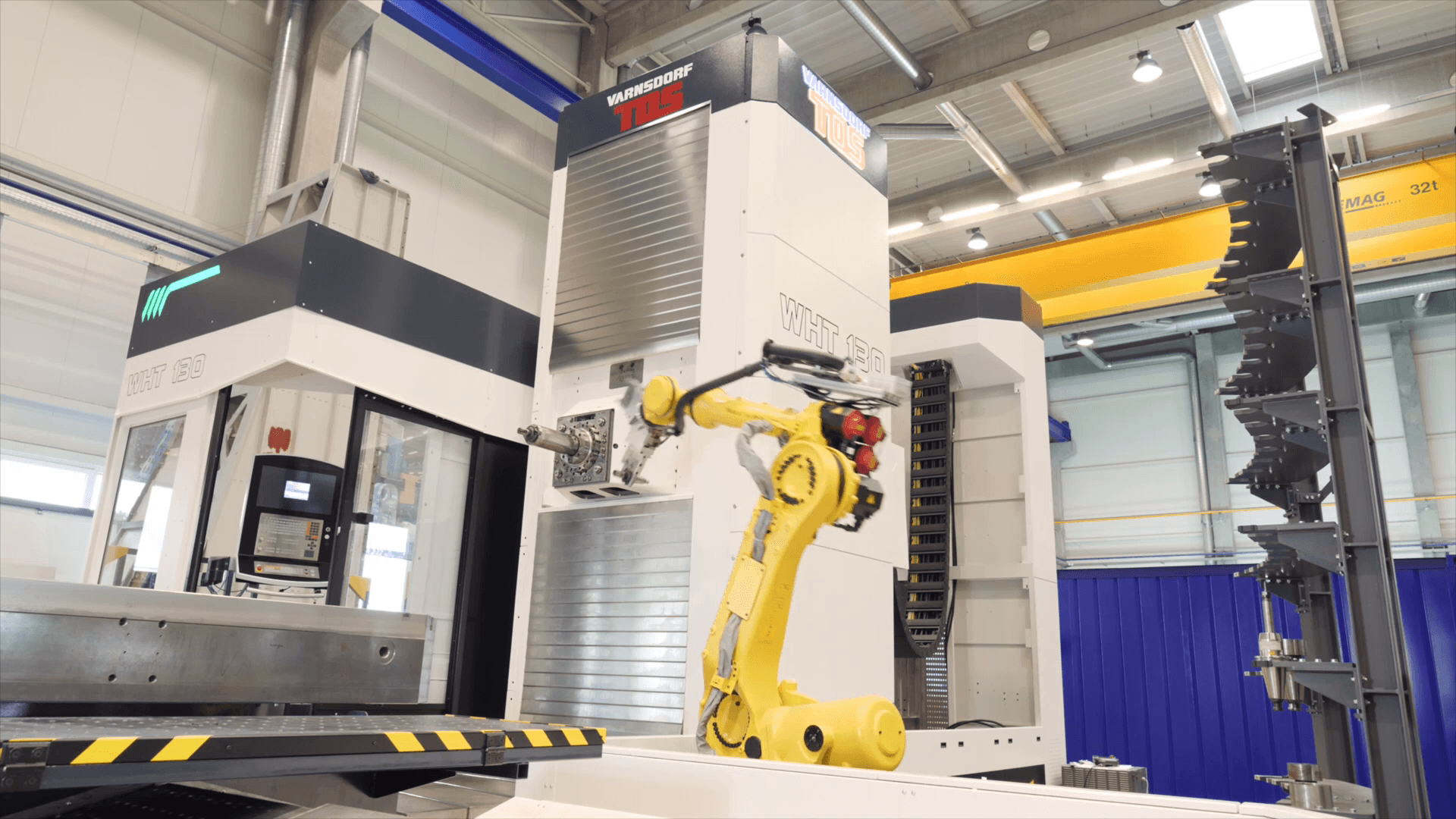

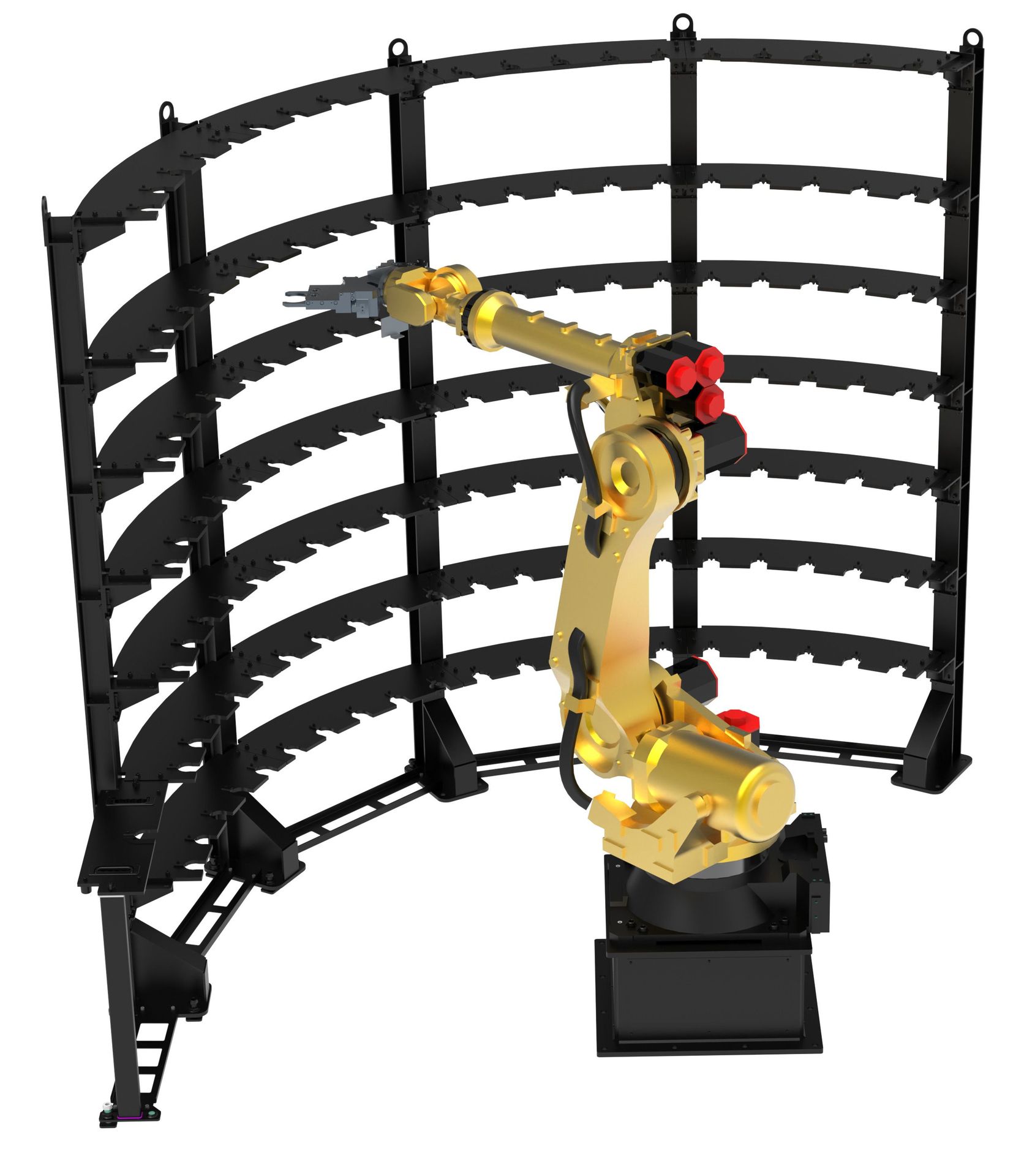

  • Realizovanoho angulárním robotem vybaveným otočnou dvouramennou rukou umožňující výměnu do různých poloh pracovního vřetena.

Vyhledávání konkrétního nástroje probíhá na základě kódovaného lůžka v zásobníku, což zajišťuje spolehlivou identifikaci a přesné pozicování. Systém umožňuje automatickou výměnu nástrojů i do frézovacích hlav, a to ve vodorovném i svislém směru.

Zásobníky umožňují snadný přístup a samostatné ovládání, mají vysokou spolehlivost a minimální nároky na údržbu.

Kapacita a přizpůsobení systému

Počet úložných míst lze flexibilně přizpůsobit konkrétním potřebám výrobního provozu. Standardní konfigurace nabízí 40, 60, 80, 120 až 210 pozic, případně jiný počet dle požadavku zákazníka.
