Автоматическая замена инструментов (АЗИ)

Автоматическая замена инструментов (АЗИ) обеспечивает быструю, точную и надежную замену инструментов в процессе обработки. Она является ключевым элементом автоматизации производства и значительно повышает производительность станков с ЧПУ (числовым программным управлением) TOS VARNSDORF, минимизируя время простоя (в отличие от замены инструмента вручную).

Устройство может быть оснащено различными типами магазинов: цепным, меандровым или реечным — в зависимости от требуемой производительности и спецификации станка.

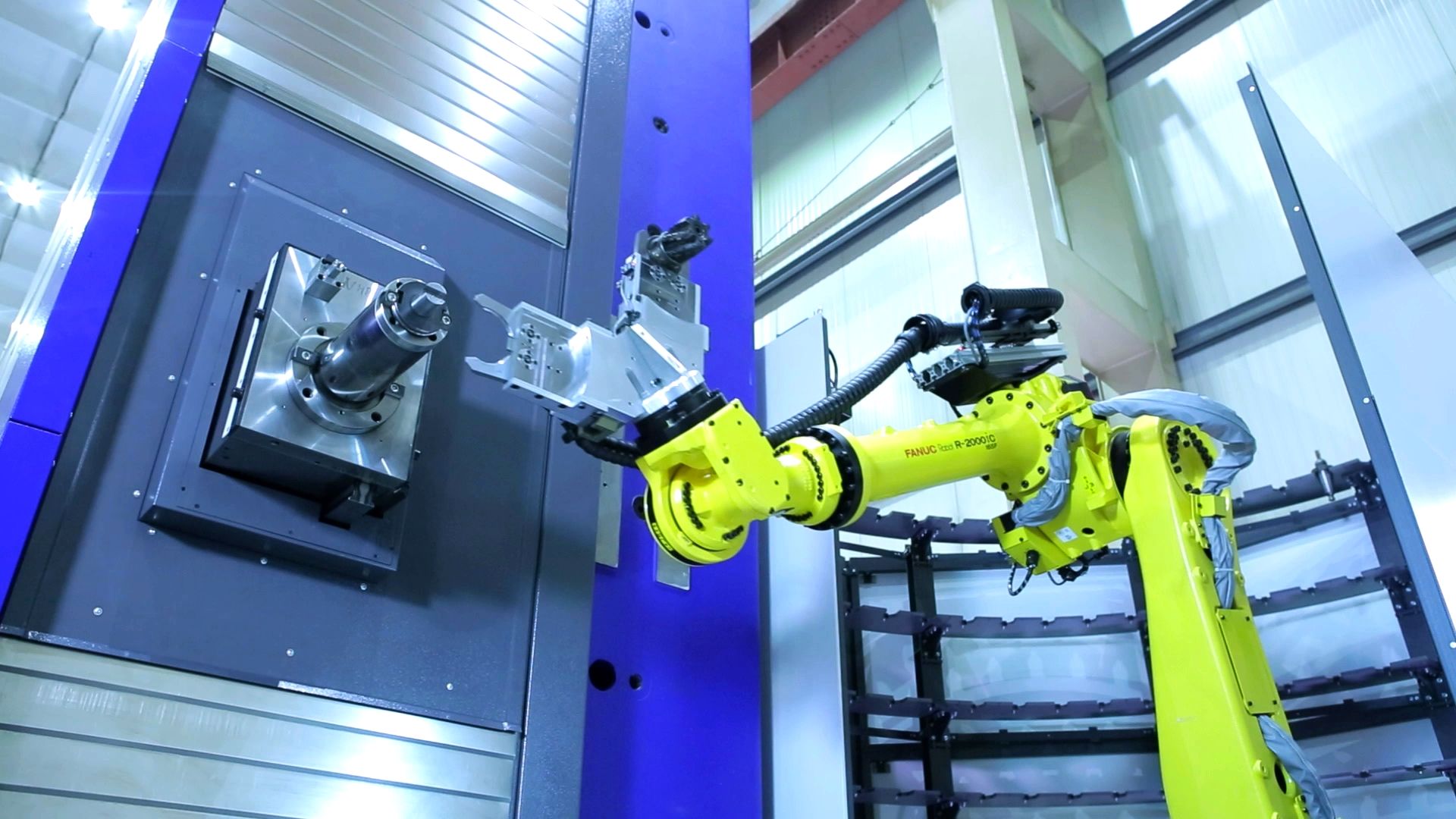

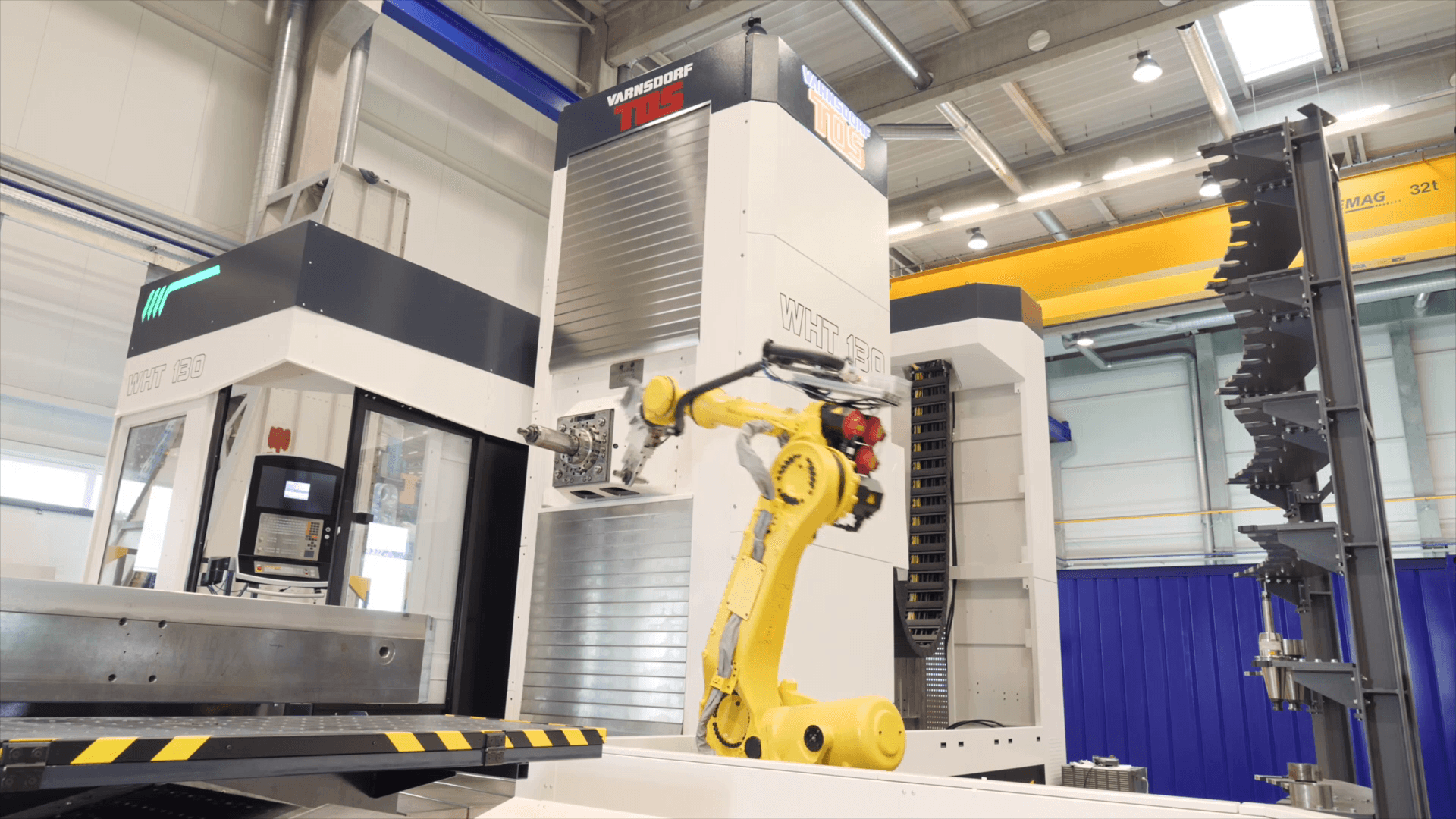

Система включает в себя манипулятор с поворотной двухрычажной рукой, обеспечивающей быструю замену инструмента между магазином и шпинделем станка. В качестве альтернативы система может быть решена как роботизированная замена инструмента, особенно подходящая для большого количества инструментов и при замене положения рабочего шпинделя, — применение автоматически позиционируемой фрезерной головки.

Принцип работы и конструкция системы

Система АЗИ состоит из:

магазина инструментов (цепного, меандрового или реечного)
манипулятора

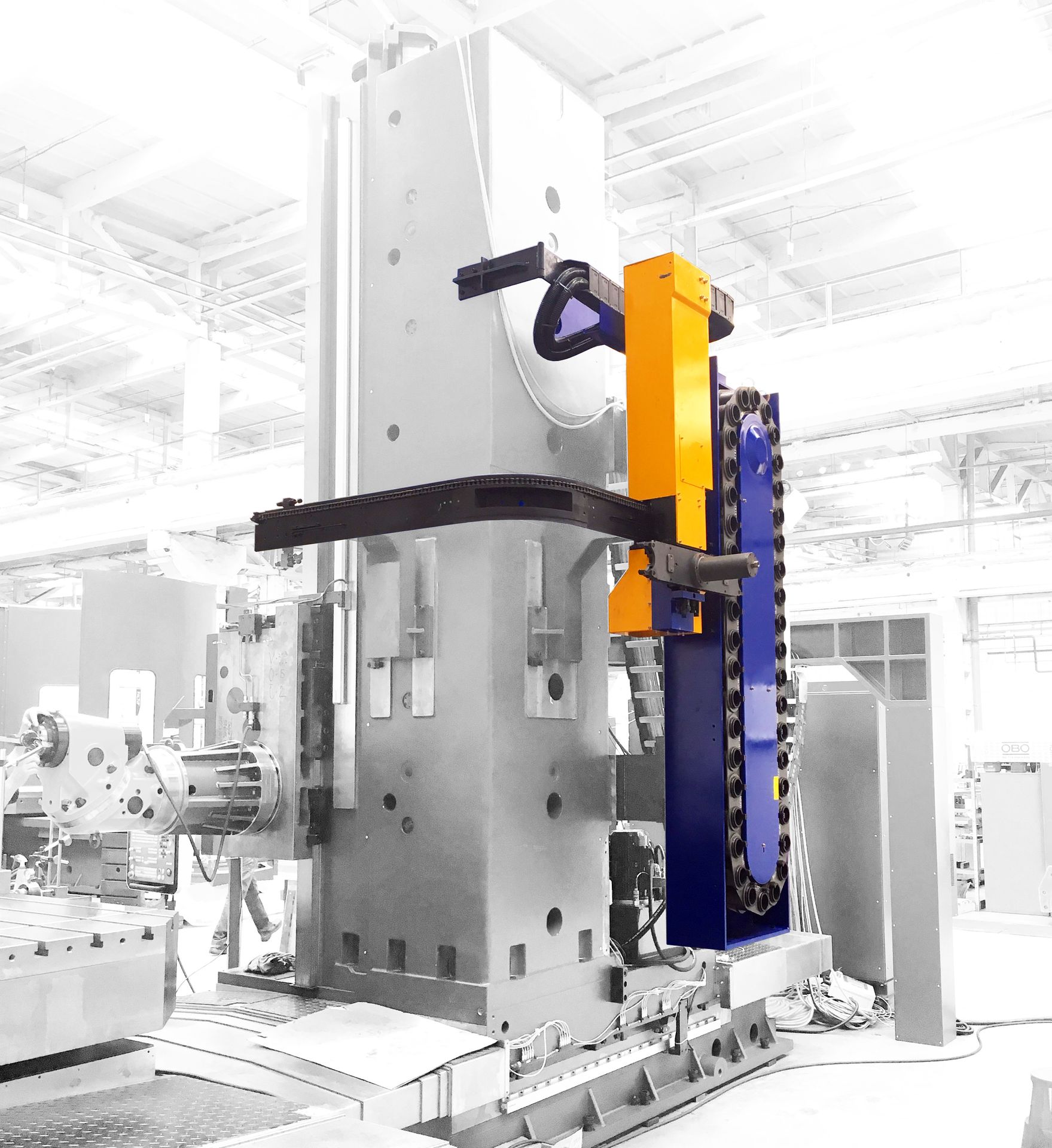

- установленного на стойке или рейке и оснащенного поворотной двухрычажной рукой, обеспечивающей точную и быструю замену инструмента.

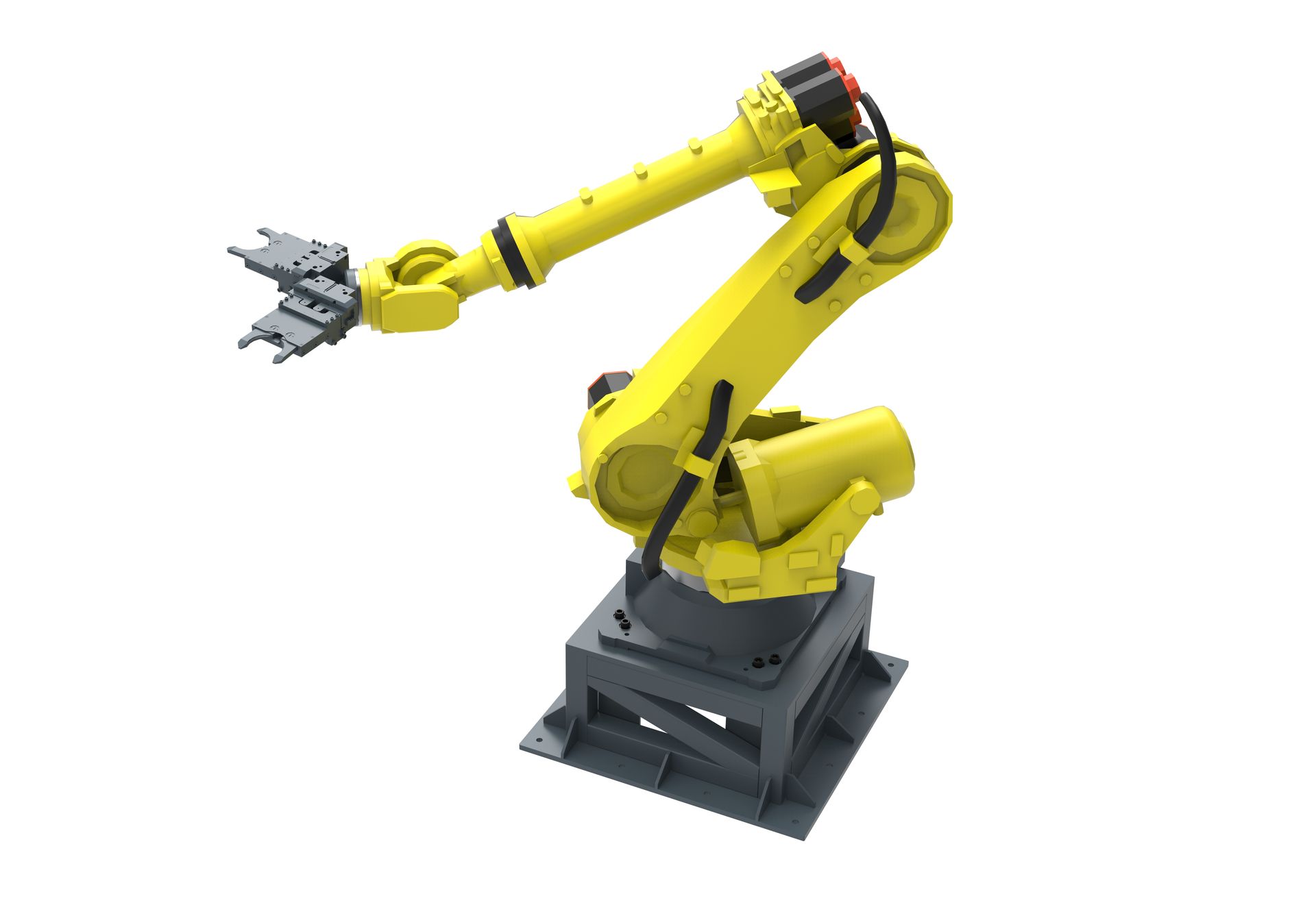

- Реализовано угловым роботом, оснащенным поворотной двухрычажной рукой, позволяющей осуществлять замену инструмента в различных позициях рабочего шпинделя.

Поиск нужного инструмента осуществляется по кодированному гнезду в магазине, что обеспечивает надежную идентификацию и точное позиционирование. Система обеспечивает автоматическую замену инструмента, в том числе во фрезерных головках, — как в горизонтальном, так и в вертикальном положении. Магазины обеспечивают легкий доступ и независимое управление, отличаются высокой надежностью и минимальными сервисными требованиями.

Мощность и адаптивность системы

Количество мест хранения может быть гибко адаптировано к конкретным потребностям производства. Стандартная конфигурация предлагает от 40, 60, 80, 120 до 210 мест или другое количество — в соответствии с требованиями заказчика.

Варианты исполнения системы АЗИ

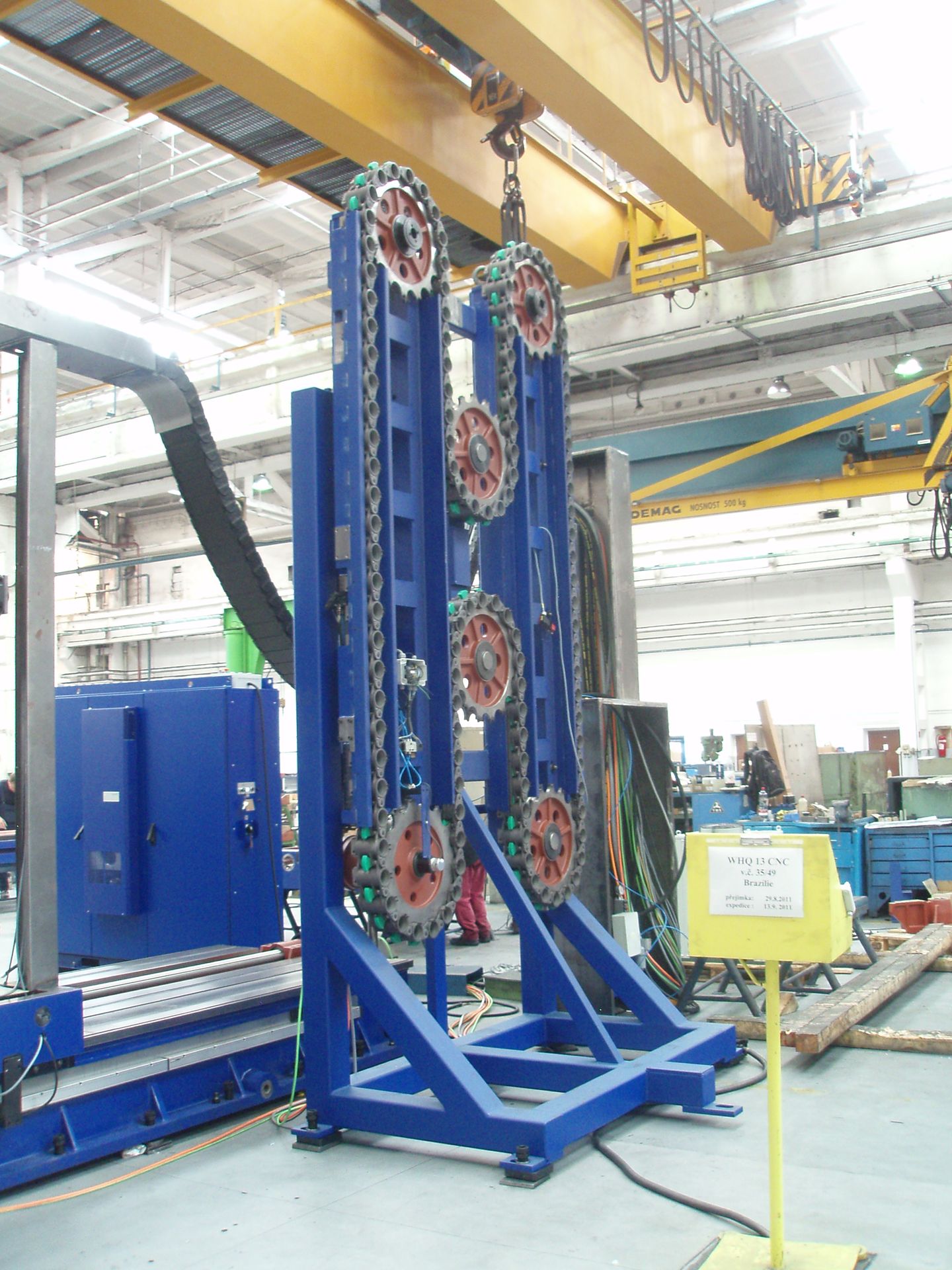

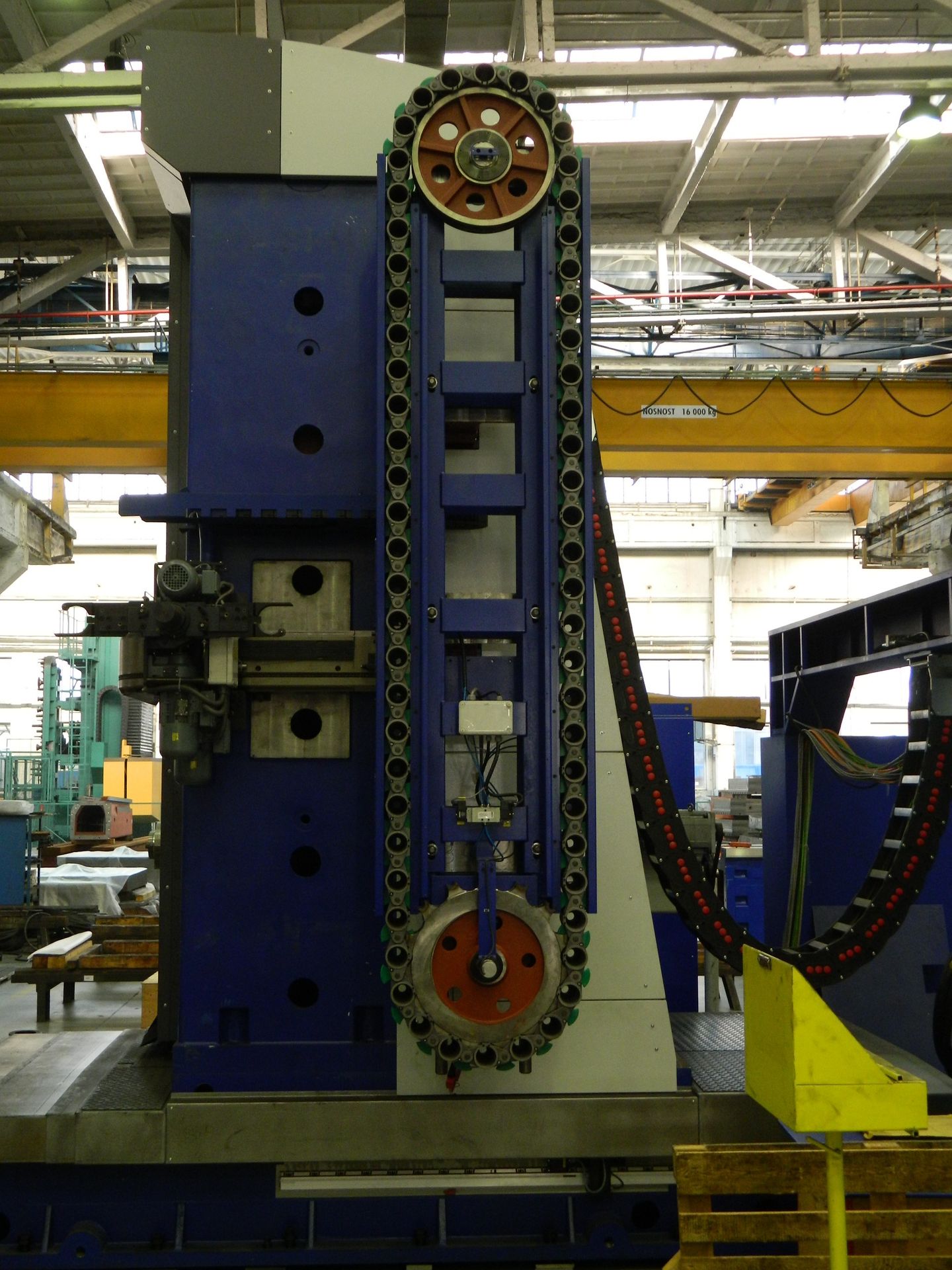

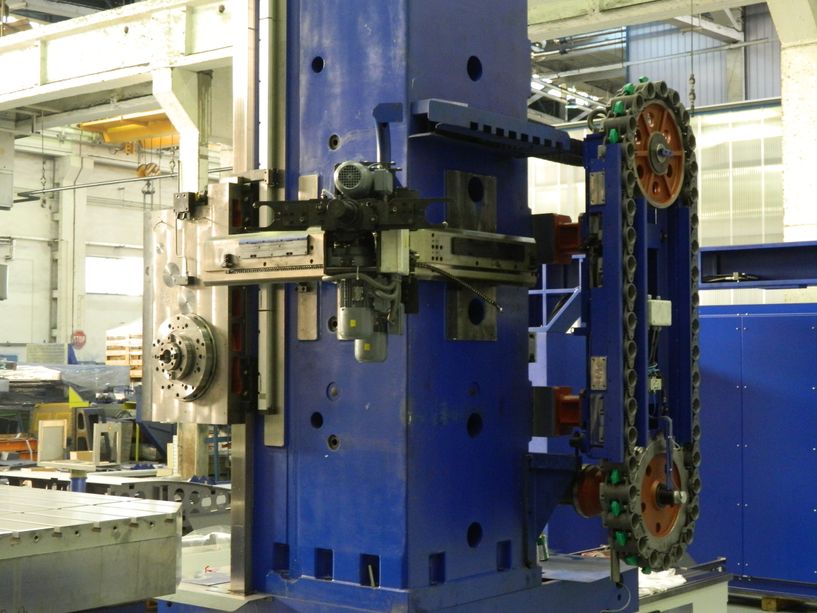

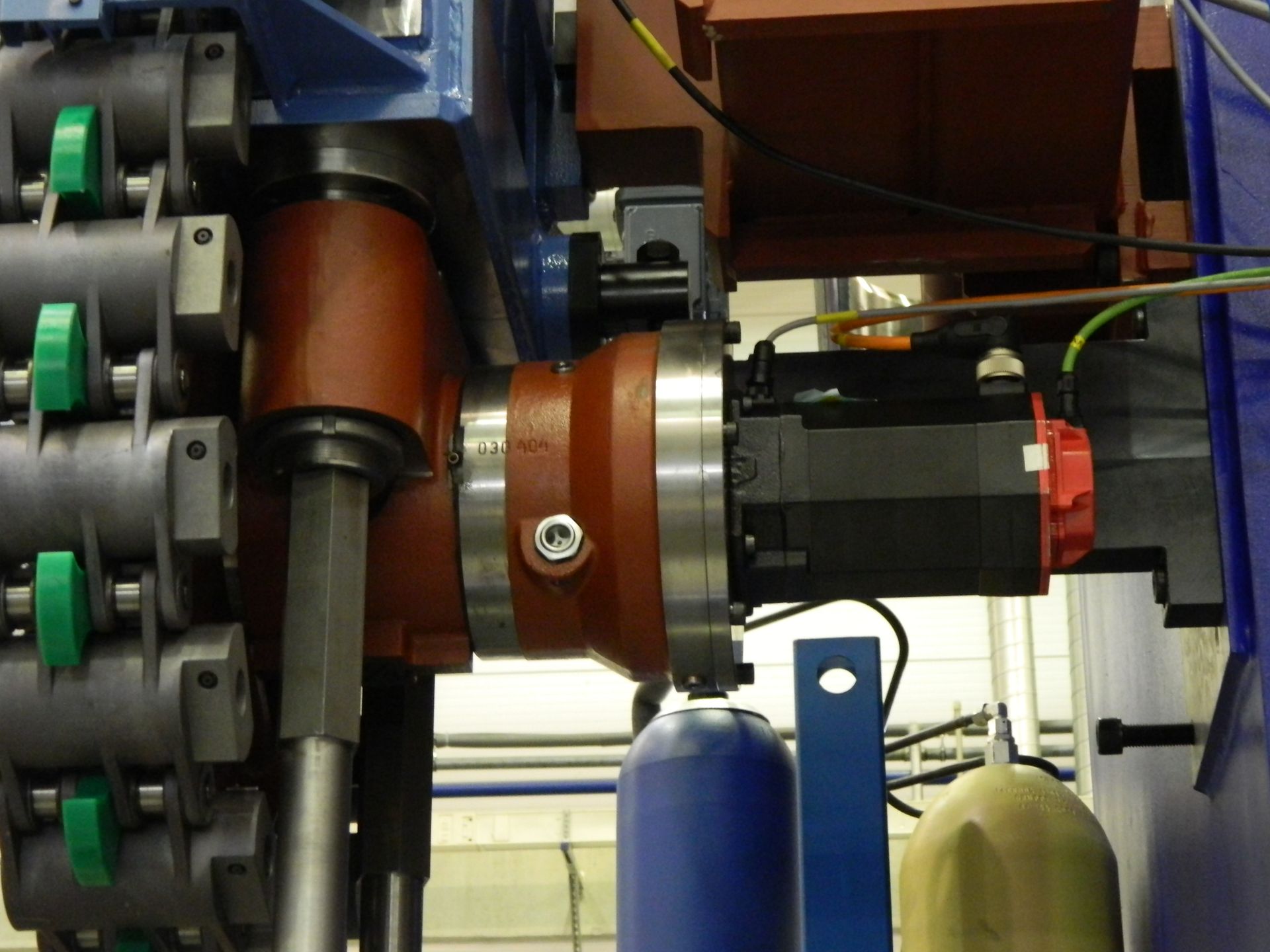

Цепной магазин — компактное решение для высокой скорости замены инструмента

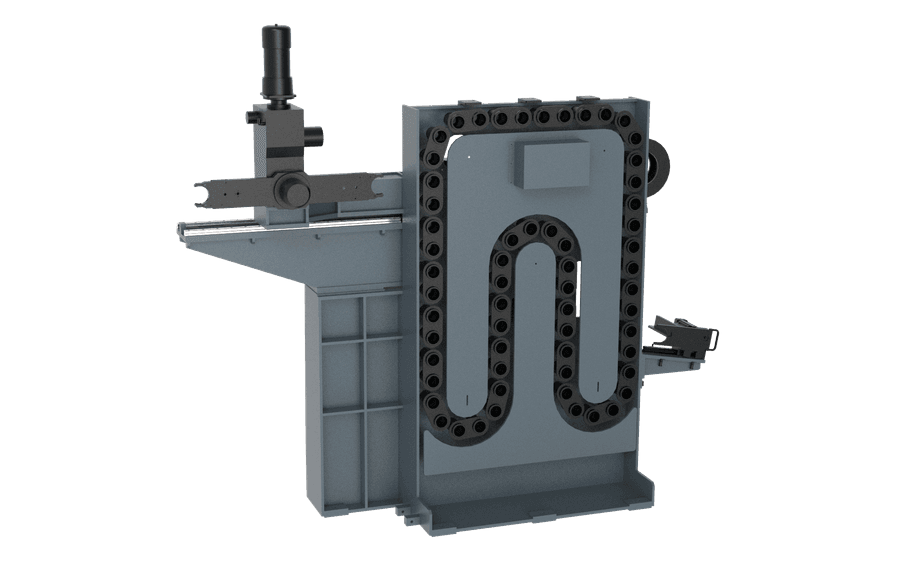

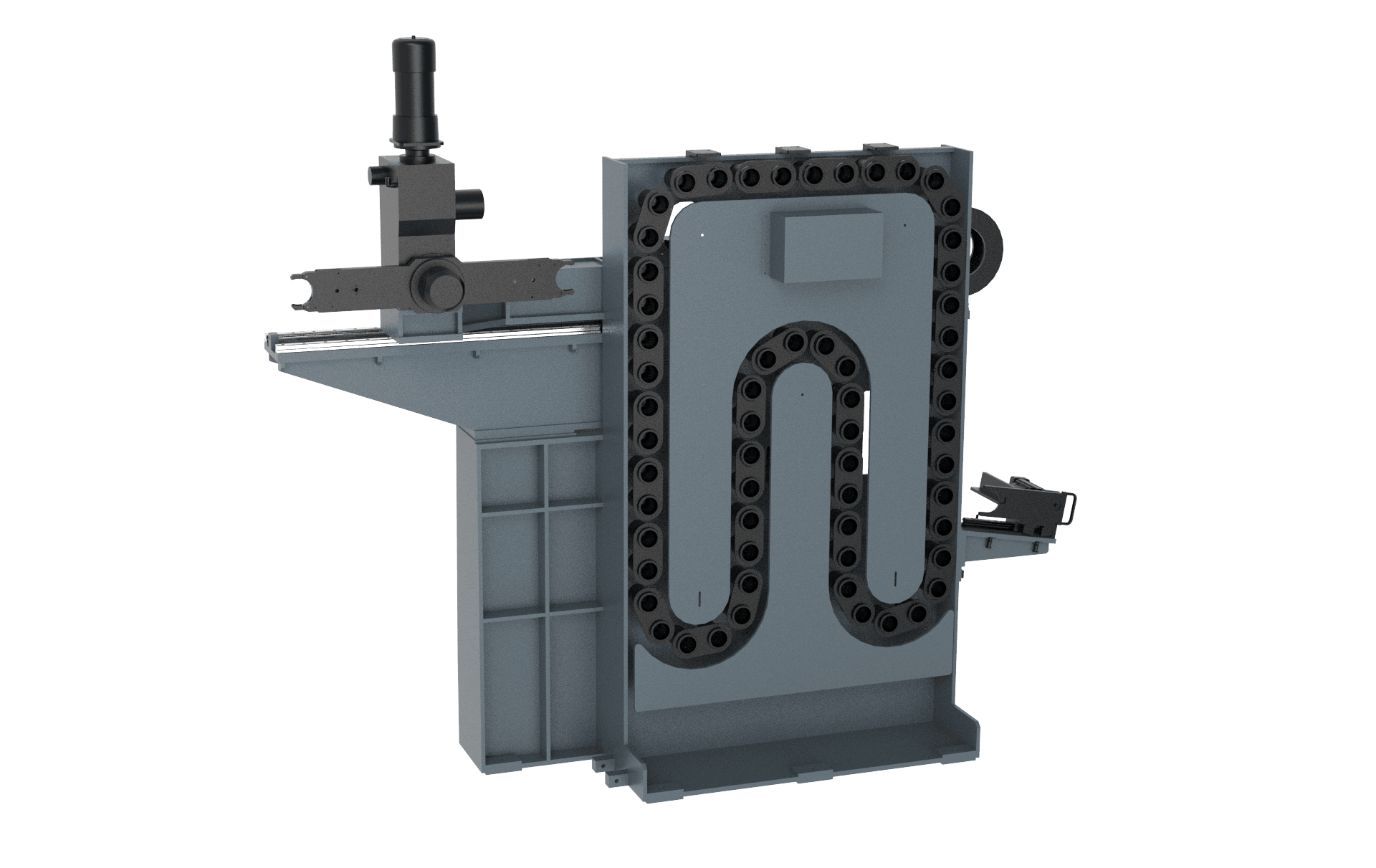

Меандровый магазин — идеально подходит для среднего количества и компактной компоновки

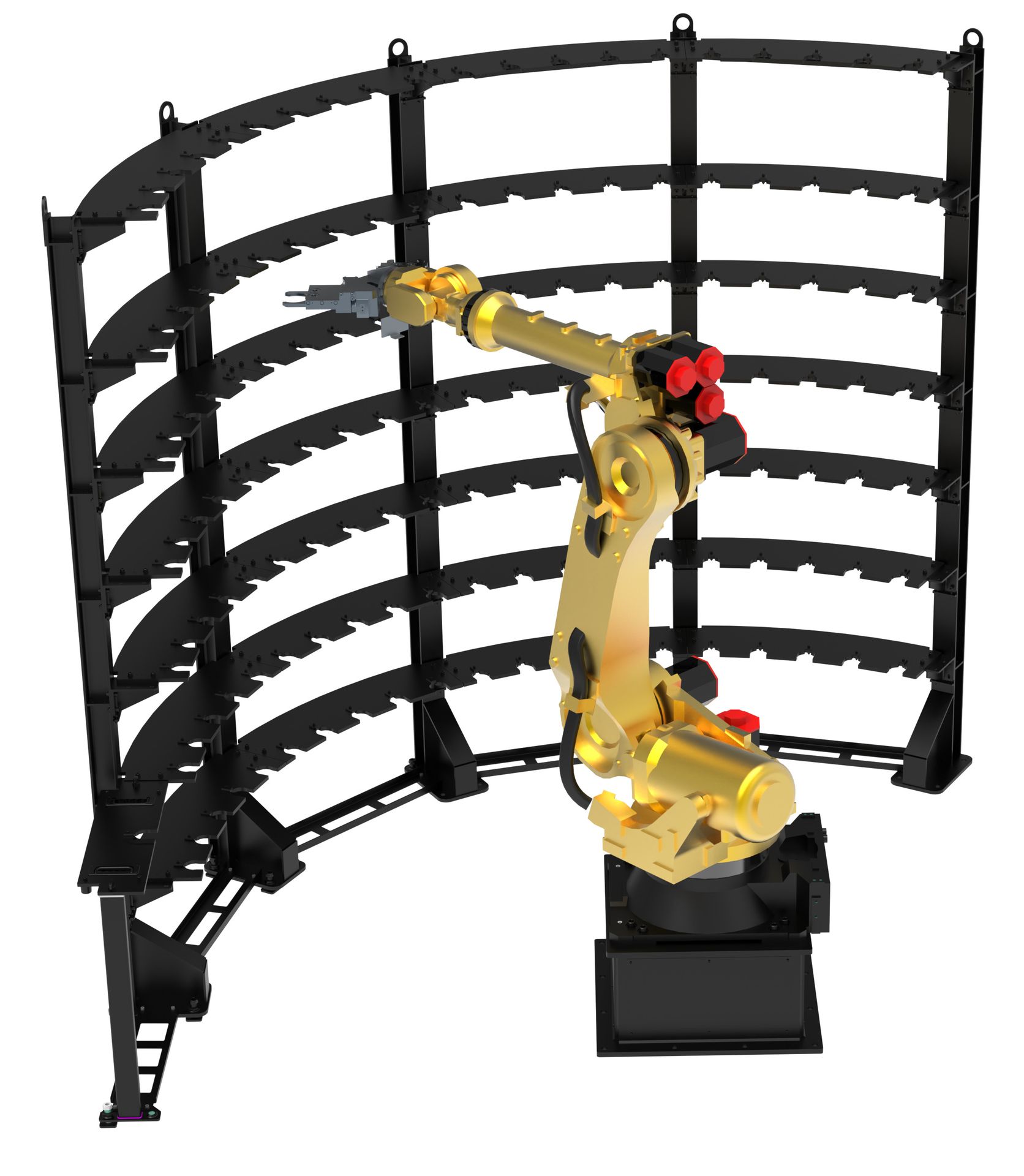

Реечный магазин — модульная система с возможностью расширения для высокой производительности инструментов

Основные преимущества системы АЗИ

Возможность использования различных типов магазинов — в зависимости от количества и размера инструментов
Автоматическая замена инструментов — в том числе и во фрезерных головках
Роботизированная замена инструментов — особенно при использовании фрезерных головок
Замена в вертикальном или горизонтальном положении — в зависимости от типа станка
Индивидуальное решение в соответствии с конкретными требованиями заказчика
Повышенная эффективность производства за счёт сокращения времени простоя
