Automatyczna wymiana narzędzi (AWN)

Automatyczna wymiana narzędzi (AWN) zapewnia szybką, dokładną i niezawodną wymianę narzędzi podczas obróbki. Jest kluczowym elementem automatyzacji produkcji i znacznie zwiększa wydajność obrabiarek CNC TOS VARNSDORF przez minimalizację czasów przygotowawczych podczas ręcznej wymiany narzędzi.

Urządzenie może być wyposażone w różne typy magazynków – łańcuchowy, meandrowy lub regałowy – w zależności od potrzebnej pojemności i specyfikacji obrabiarki.

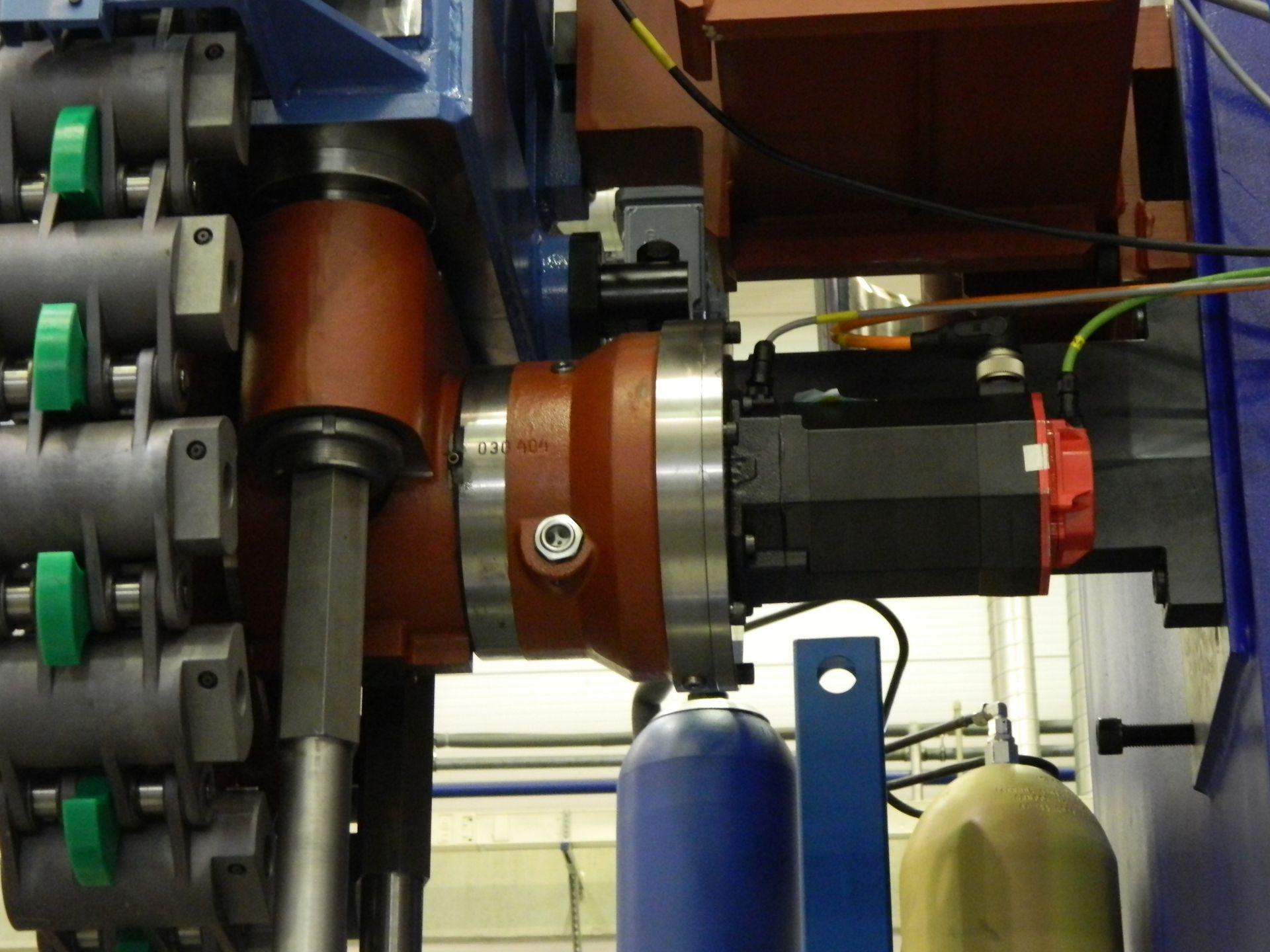

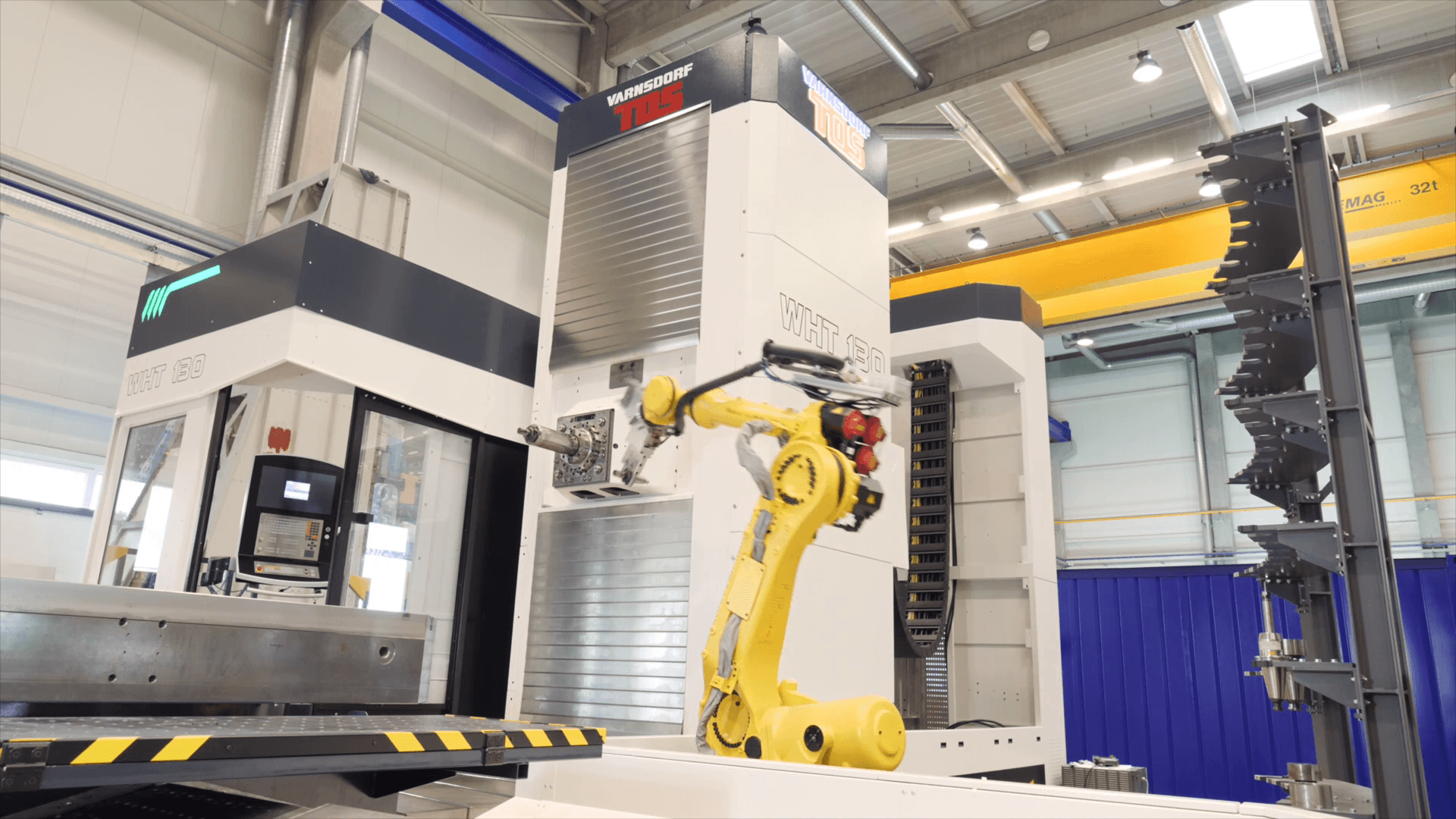

Częścią systemu jest manipulator z obrotowym dwuramiennym chwytakiem, który zapewnia szybką wymianę narzędzi między magazynkiem i wrzecionem obrabiarki.  Alternatywnie system można rozwiązać jako zrobotyzowaną wymianę narzędzi, korzystną zwłaszcza w razie większej liczby narzędzi i wymiany w różnych pozycjach wrzeciona roboczego - użycia automatycznie pozycjonowanej głowicy frezarskiej.

Zasada funkcjonowania i konstrukcja systemu

System AWN składa się z:

• magazynka narzędzi (łańcuchowego, meandrowego lub regałowego)
• manipulatora

  • Umieszczonego na kolumnie lub regale i wyposażonego w obrotowy dwuramienny chwytak zapewniający szybkie przekazywanie narzędzi.

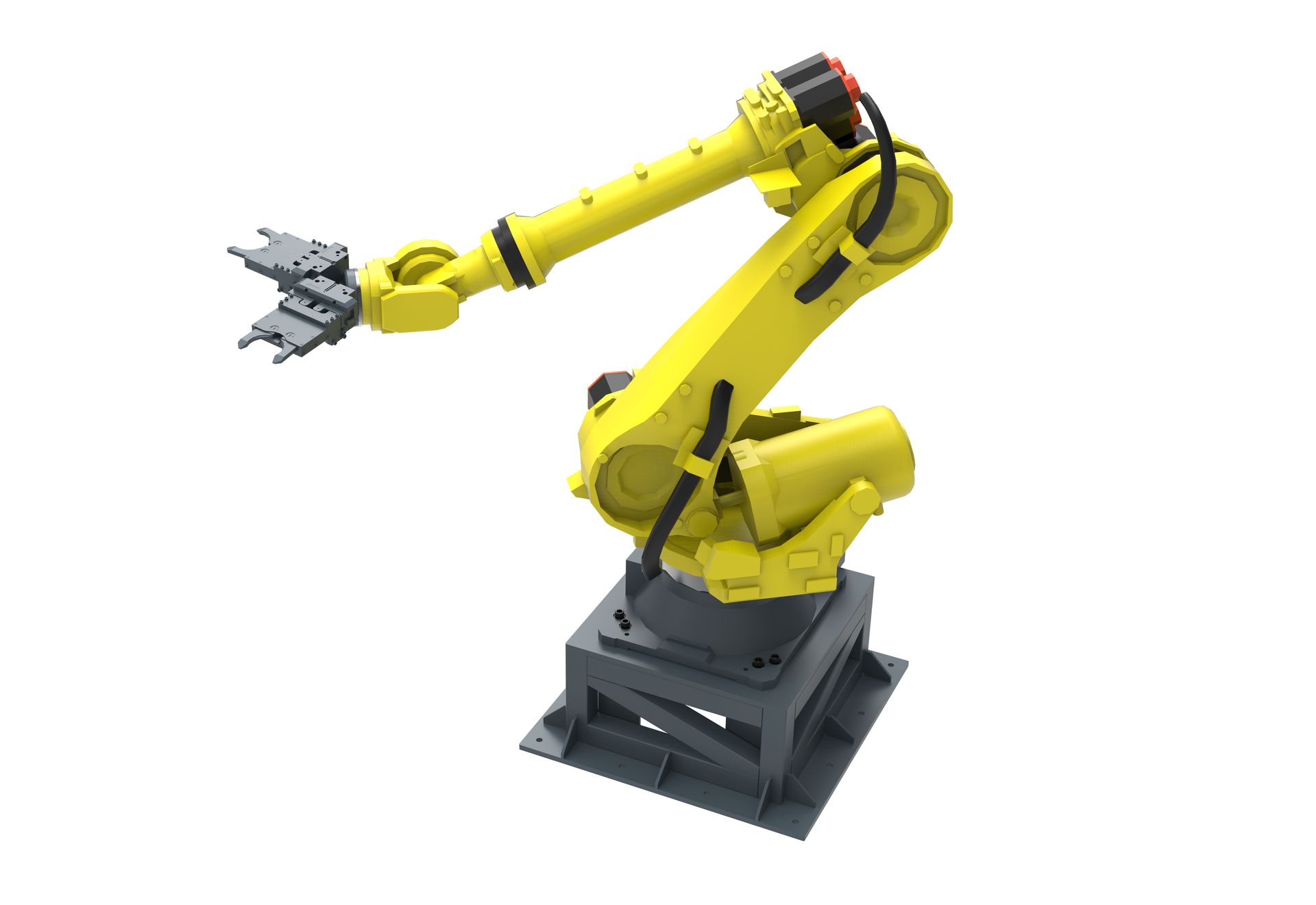

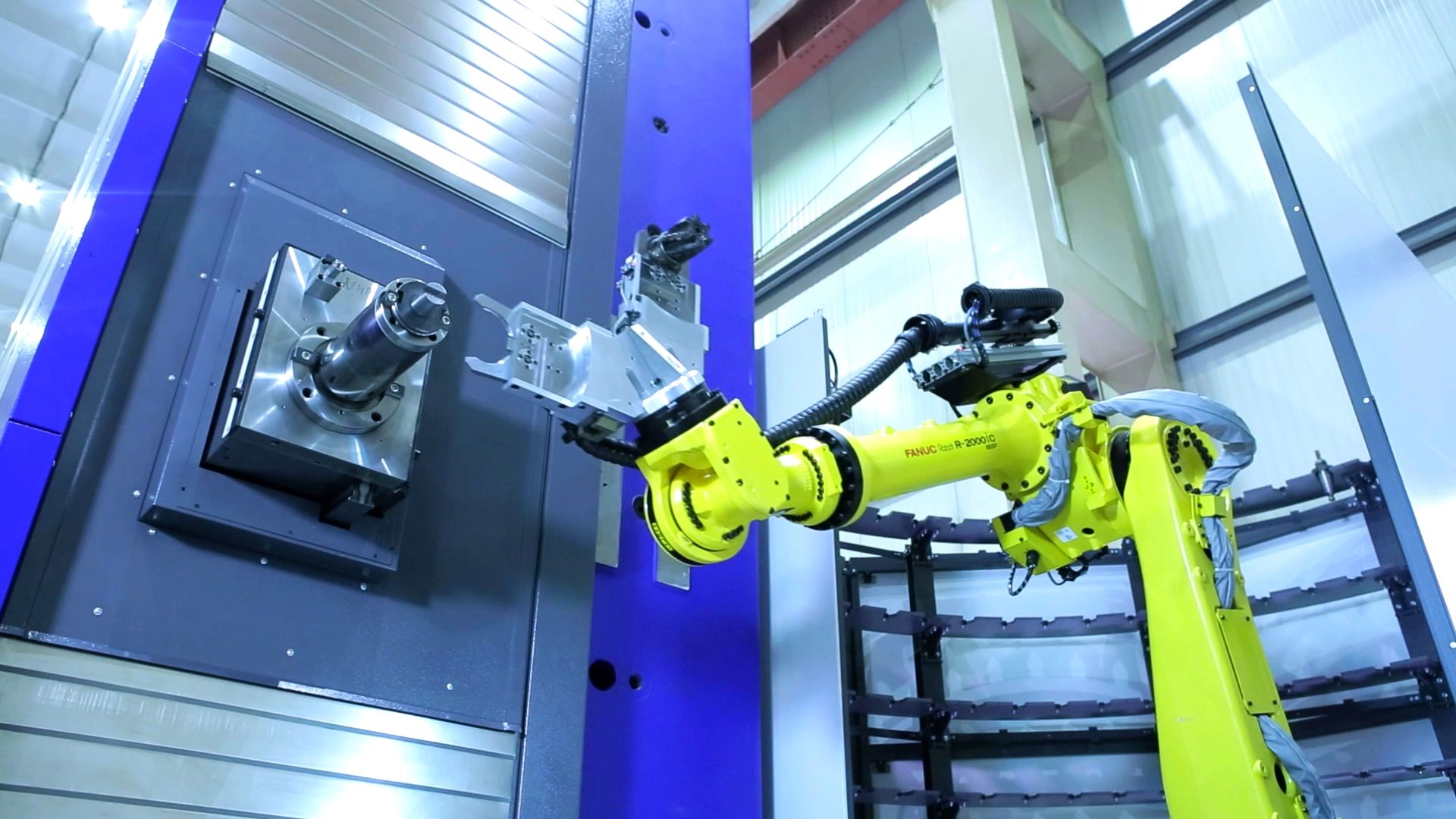

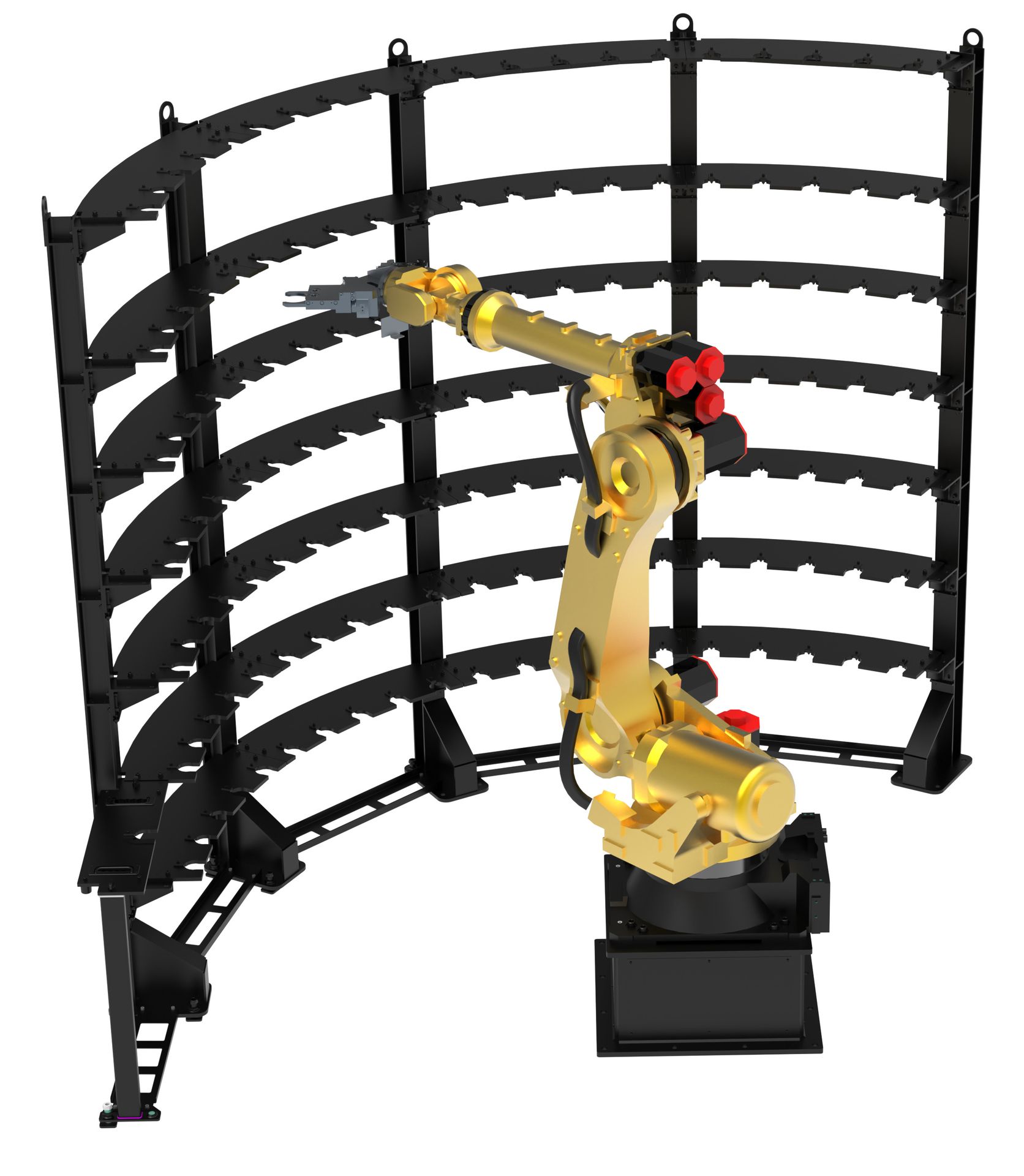

  • Realizowanego z pomocą robota kątowego wyposażonego w obrotowy dwuramienny chwytak umożliwiający wymianę w różnych pozycjach wrzeciona roboczego.

Wyszukiwanie konkretnego narzędzia przebiega na podstawie kodowanego gniazda w magazynku, co zapewnia niezawodną identyfikację i dokładne pozycjonowanie. System umożliwia automatyczną wymianę narzędzi również do głowic frezarskich, w kierunku poziomym i pionowym. Magazynki umożliwiają łatwy dostęp i samodzielne sterowanie, są wysoce niezawodne i wymagają minimum konserwacji.

Pojemność i dostosowanie systemu

Liczbę pozycji do odkładania można elastycznie dostosować do konkretnych potrzeb zakładu produkcyjnego. Standardowa konfiguracja oferuje 40, 60, 80, 120 aż do 210 pozycji, ewentualnie inną liczbę według potrzeb klienta.

Warianty wersji systemu AWN

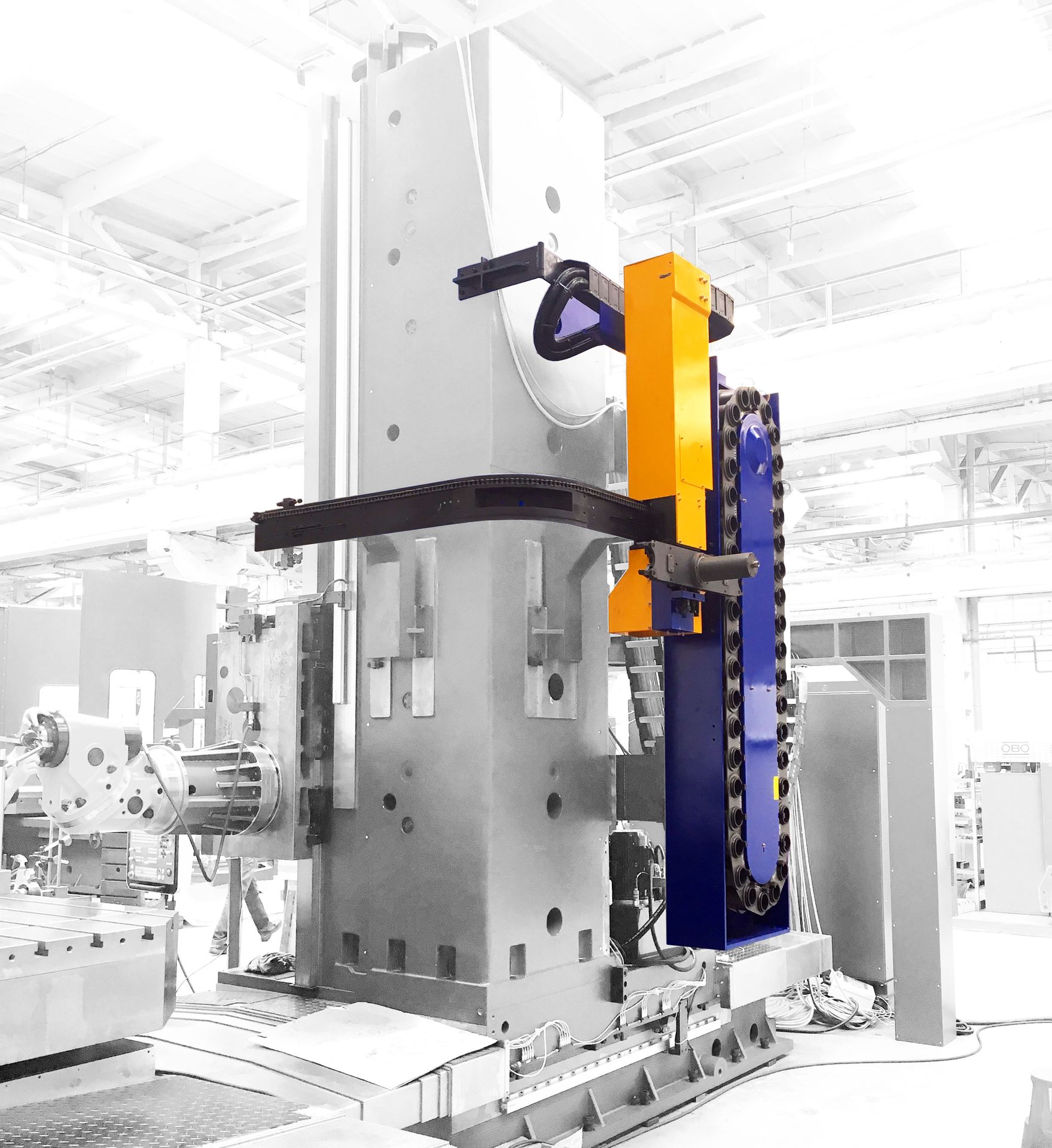

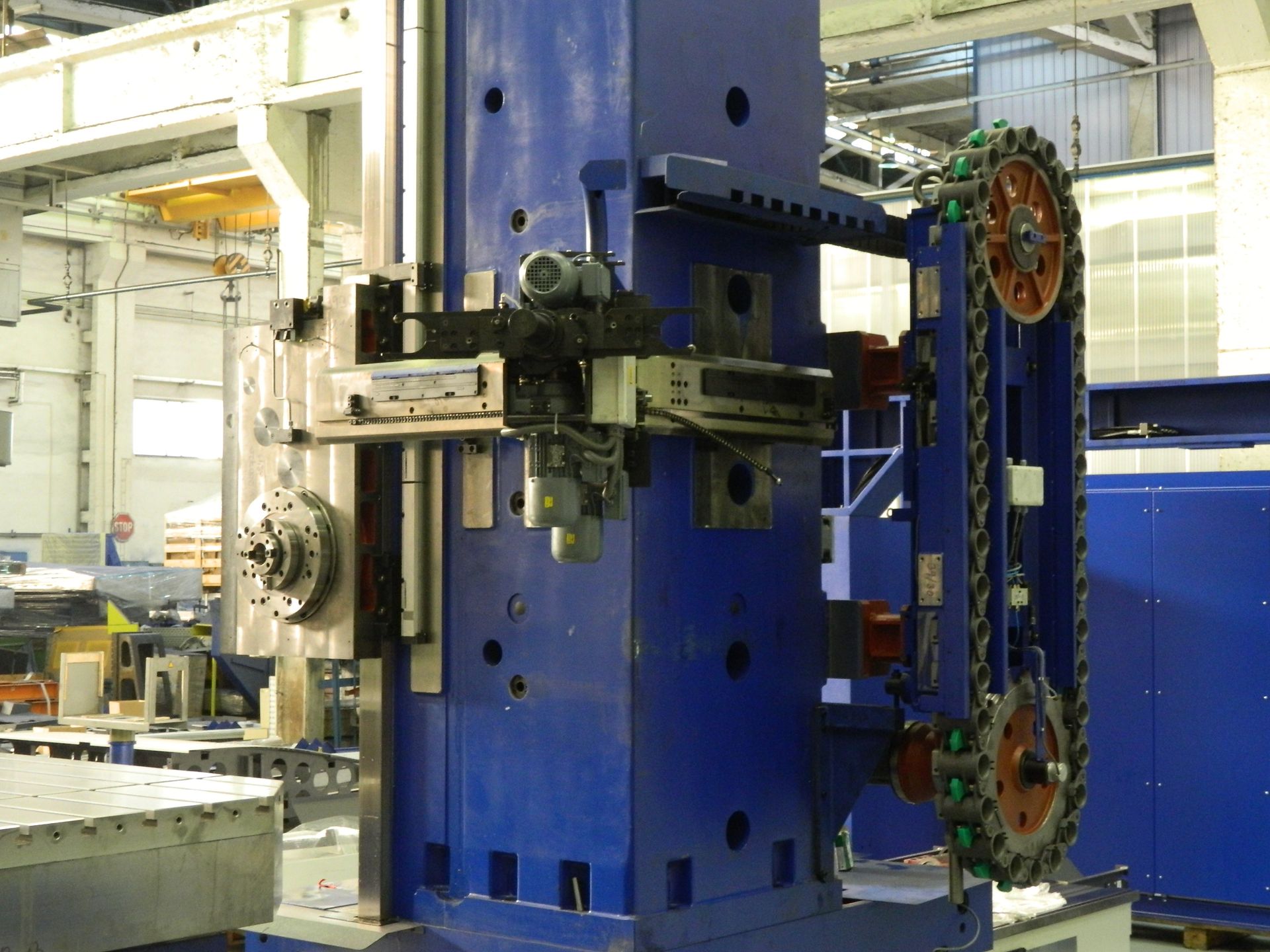

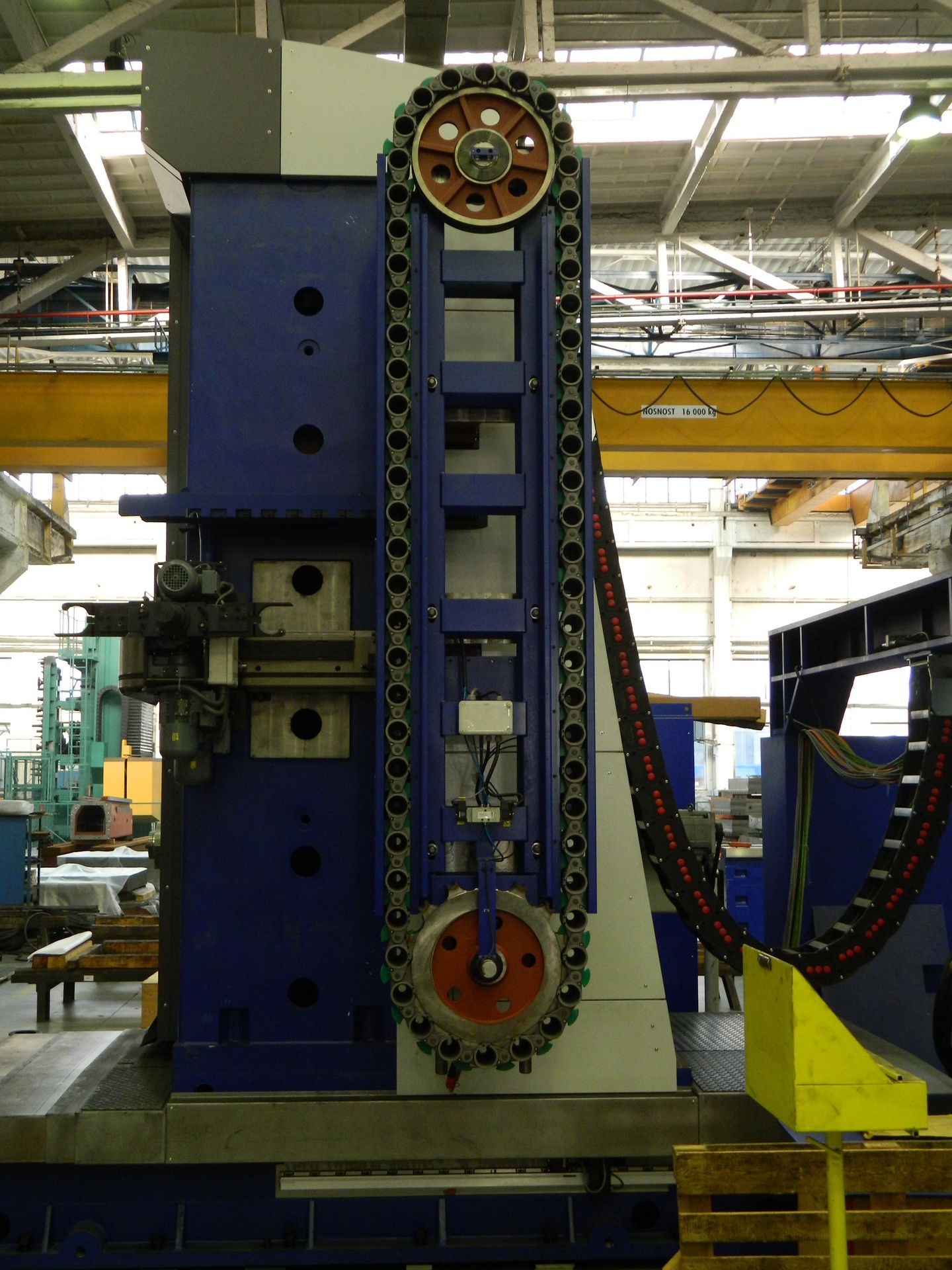

• Magazynek łańcuchowy – kompaktowe rozwiązanie dla wysokiej prędkości wymiany narzędzi

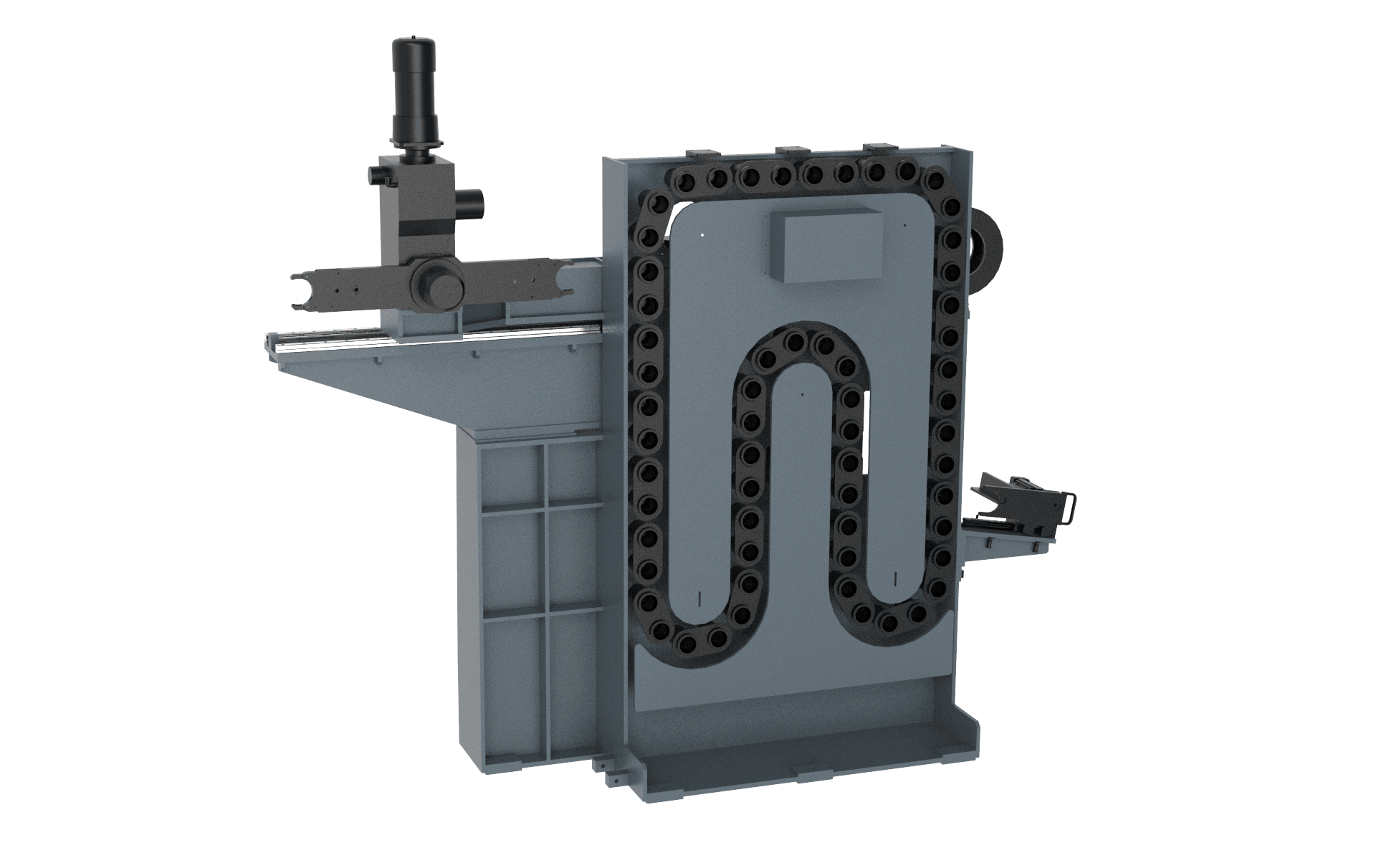

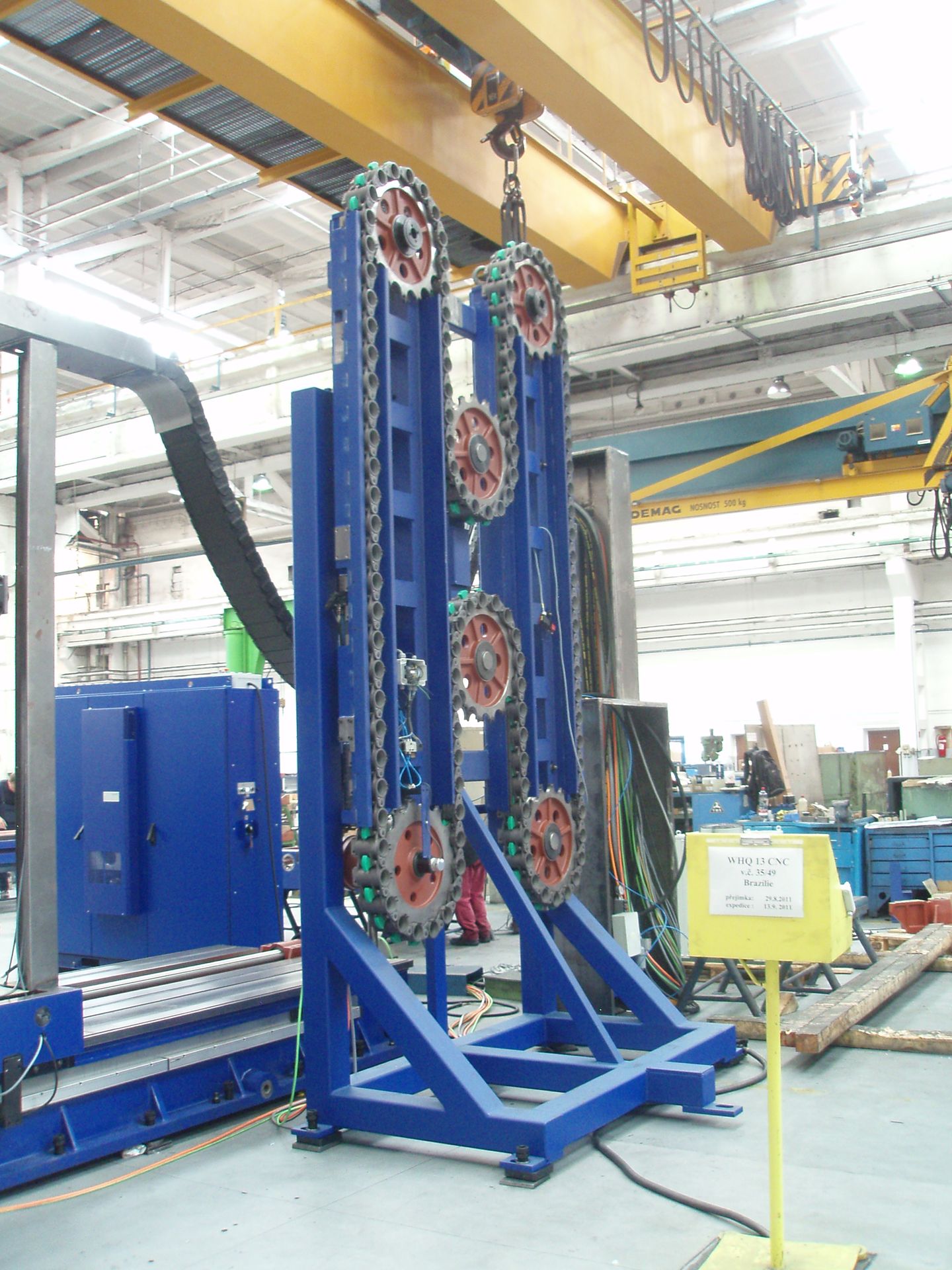

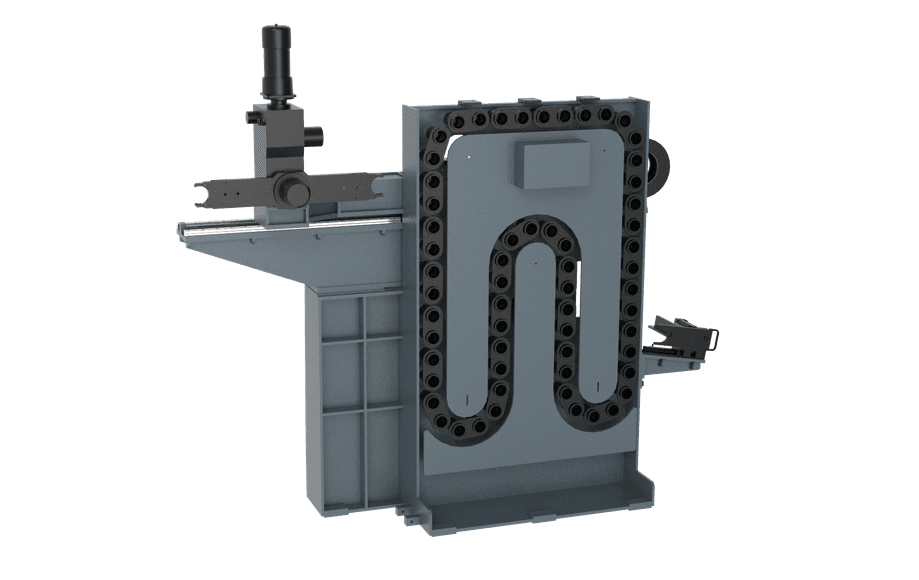

• Magazynek meandrowy – idealny dla średniej pojemności i układu oszczędzającego miejsce
• Magazynek regałowy – system modułowy z możliwością rozszerzenia na dużą pojemność narzędzi
