Automatischer Werkzeugwechsel AVN

Der automatische Werkzeugwechsel (AVN) stellt einen schnellen, präzisen und zuverlässigen Werkzeugwechsel während der Bearbeitung sicher. Er stellt ein Schlüsselelement der Produktionsautomatisierung dar und steigert die Produktivität der CNC-Werkzeugmaschinen von TOS VARNSDORF erheblich, indem er die Nebenzeiten beim manuellen Werkzeugwechsel minimiert.

Die Einrichtung kann je nach benötigter Kapazität und Maschinenspezifikation mit verschiedenen Magazintypen ausgestattet werden – Ketten-, Mäander- oder Regalmagazin. Ein Bestandteil des Systems ist ein Manipulator mit einem drehbaren Doppelarm, der einen schnellen Werkzeugwechsel zwischen dem Magazin und der Maschinenspindel gewährleistet. Alternativ kann das System als robotergestützter Werkzeugwechsel realisiert werden, was sich besonders für eine höhere Anzahl von Werkzeugen und beim Wechsel zu unterschiedlichen Positionen der Werkstückspindel eignet – Einsatz eines automatisch positionierbaren Fräskopfes.

Prinzip und Aufbau des Systems

Das automatische Werkzeugwechselsystem besteht aus:

• dem Werkzeugmagazin (Ketten-, Mäander- oder Regalmagazin)
• dem Manipulator
  • Es ist auf einem Ständer oder Regal platziert und mit einem drehbaren Doppelarm ausgestattet, der eine präzise und schnelle Werkzeugübergabe gewährleistet.

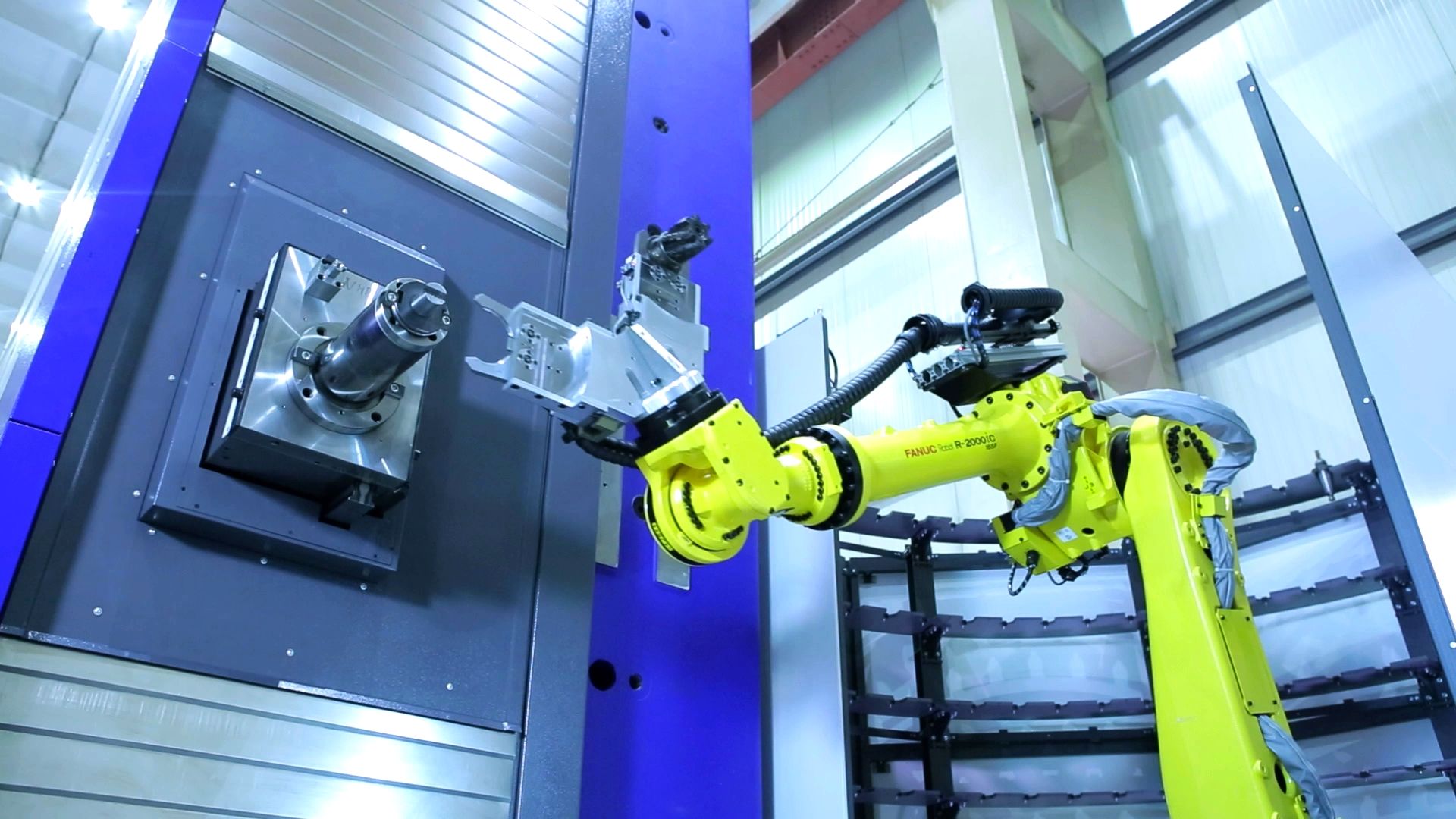

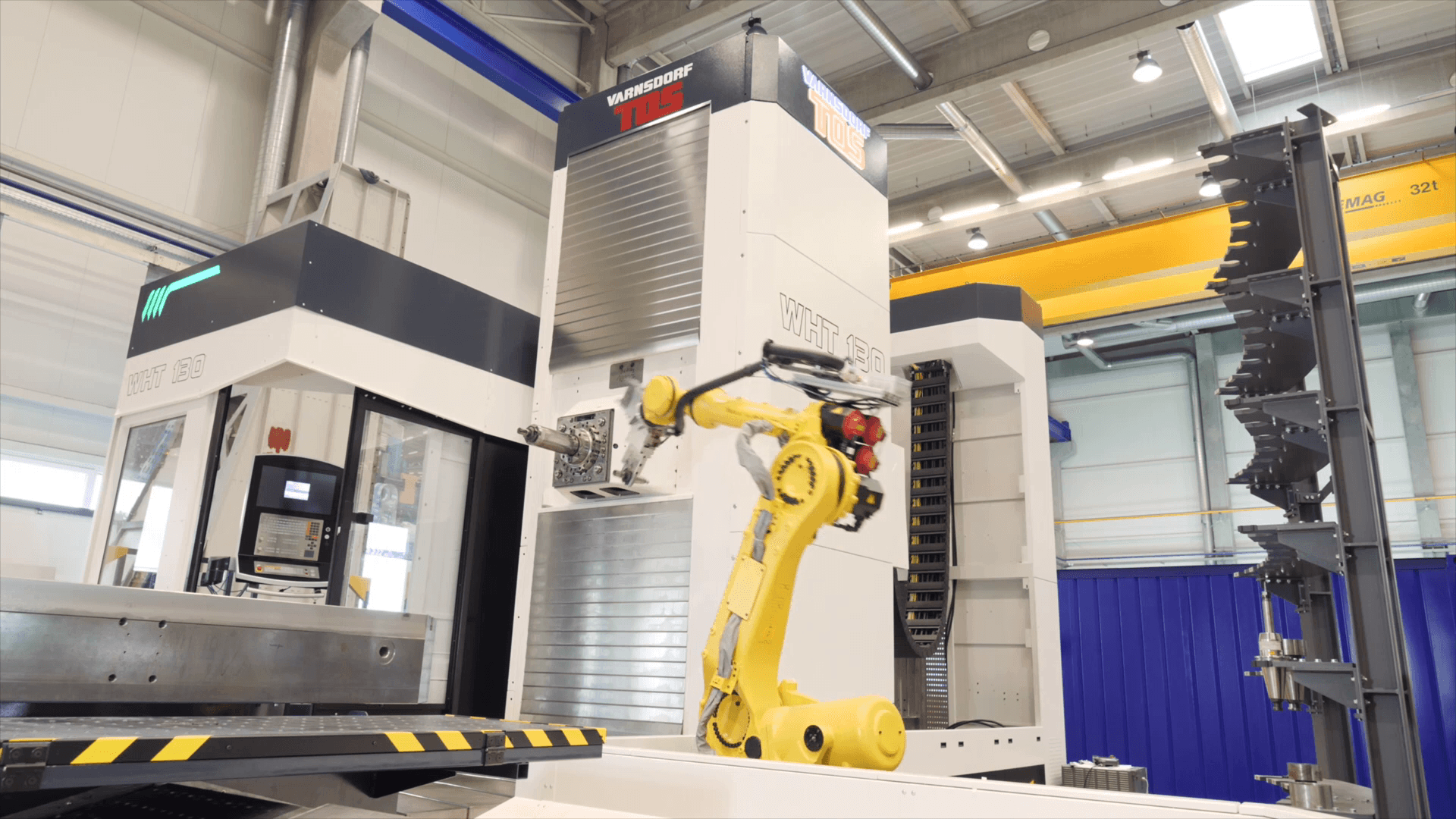

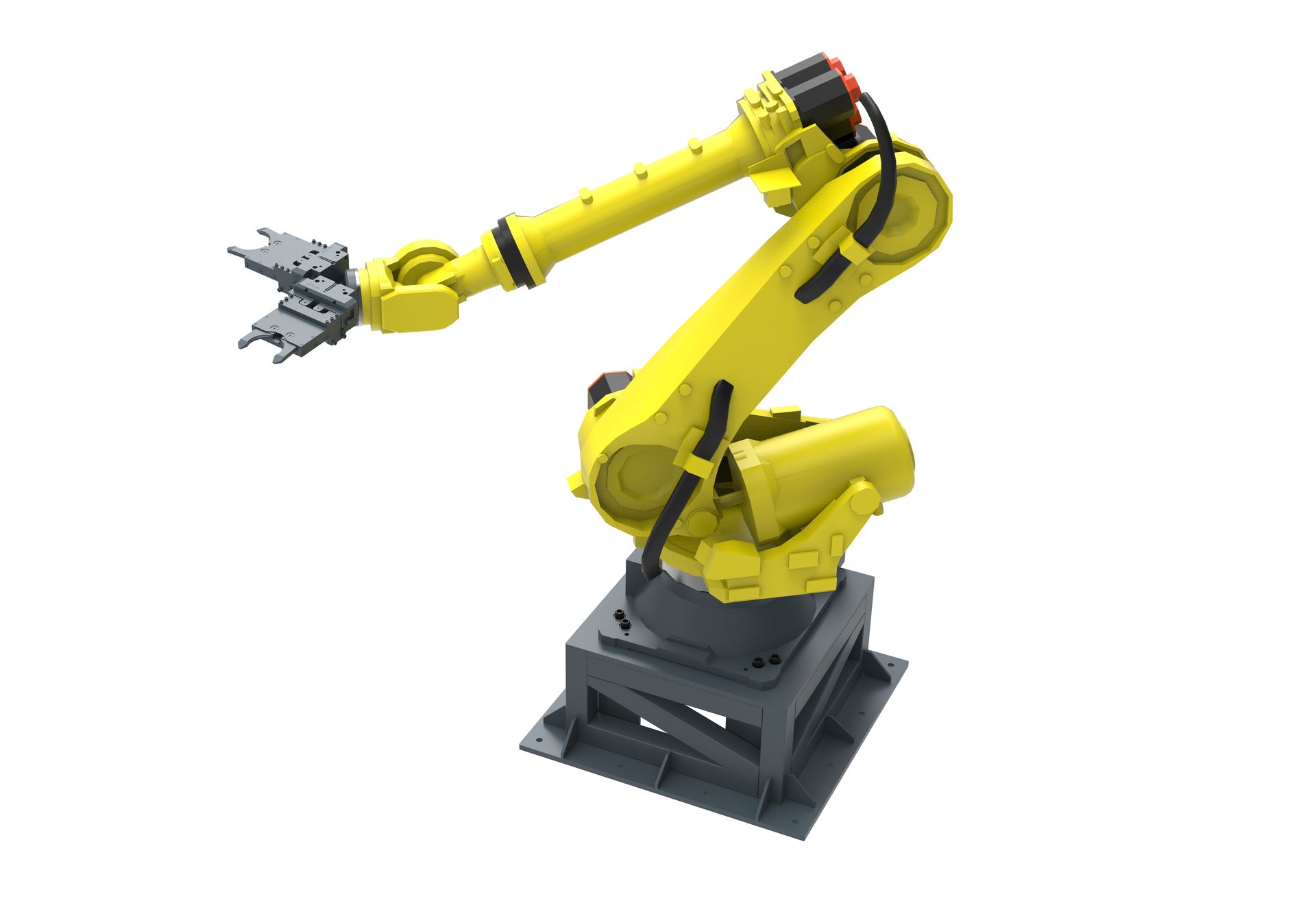

  • Die Umsetzung erfolgt durch einen Gelenkroboter, der mit einem drehbaren Doppelarm ausgestattet ist, der es ermöglicht, den Werkzeugwechsel in verschiedene Positionen der Werkstückspindel zu realisieren.

Die Suche nach einem bestimmten Werkzeug erfolgt über den codierten Magazinplatz, was eine zuverlässige Identifizierung und präzise Positionierung gewährleistet. Das System ermöglicht den automatischen Werkzeugwechsel auch in Fräsköpfe, sowohl in horizontaler als auch vertikaler Richtung.

Die Magazine ermöglichen einen einfachen Zugang und eine unabhängige Steuerung, weisen eine hohe Zuverlässigkeit auf und benötigen nur minimalen Wartungsaufwand.

Kapazität und die Anpassung des Systems

Die Anzahl der Lagerplätze kann flexibel an die spezifischen Bedürfnisse des Produktionsbetriebs angepasst werden. Die Standardkonfiguration bietet 40, 60, 80, 120 bis 210 Positionen oder eine andere Anzahl je nach Kundenwunsch.

Ausführungsvarianten des automatischen Werkzeugwechselsystems

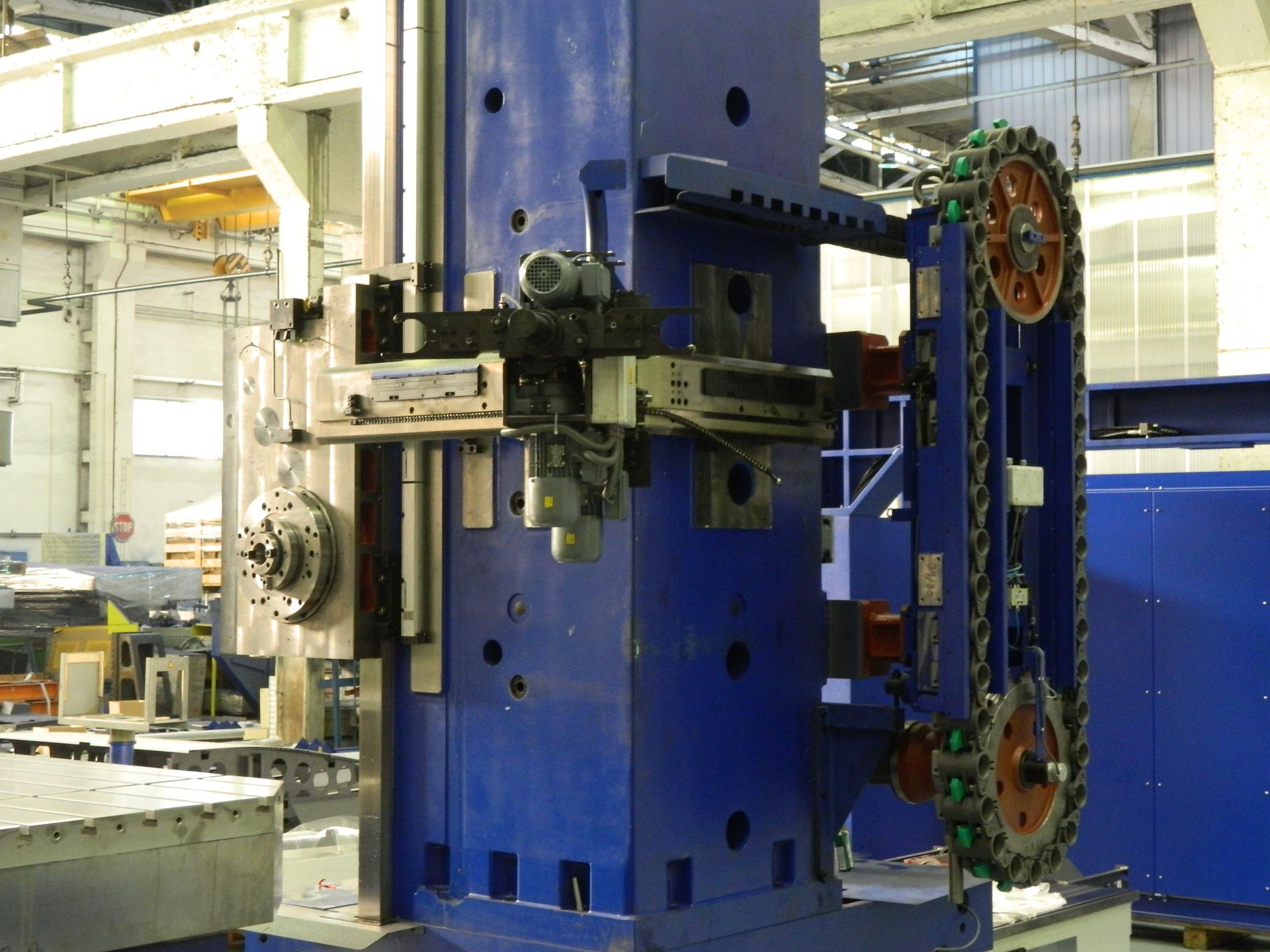

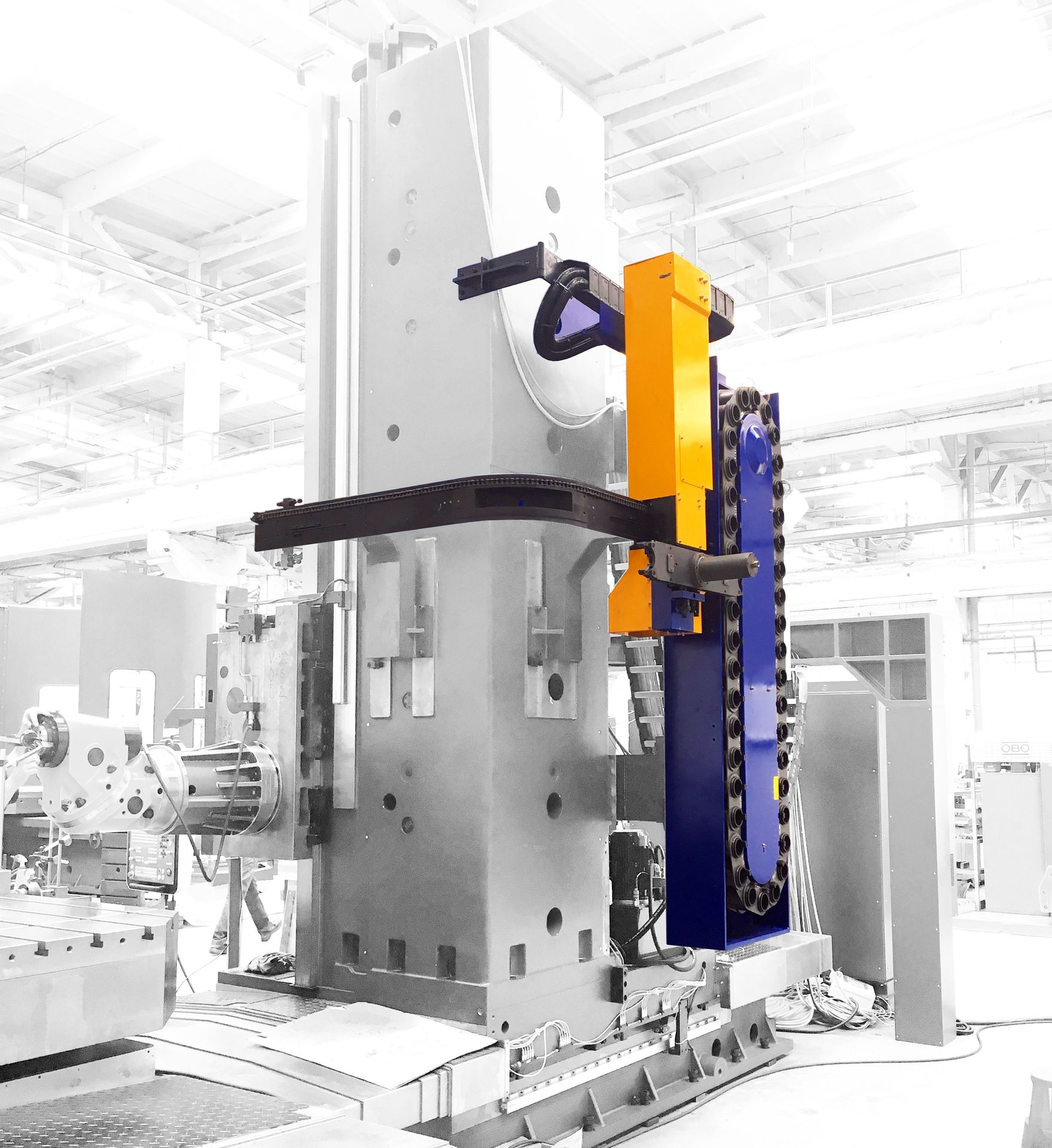

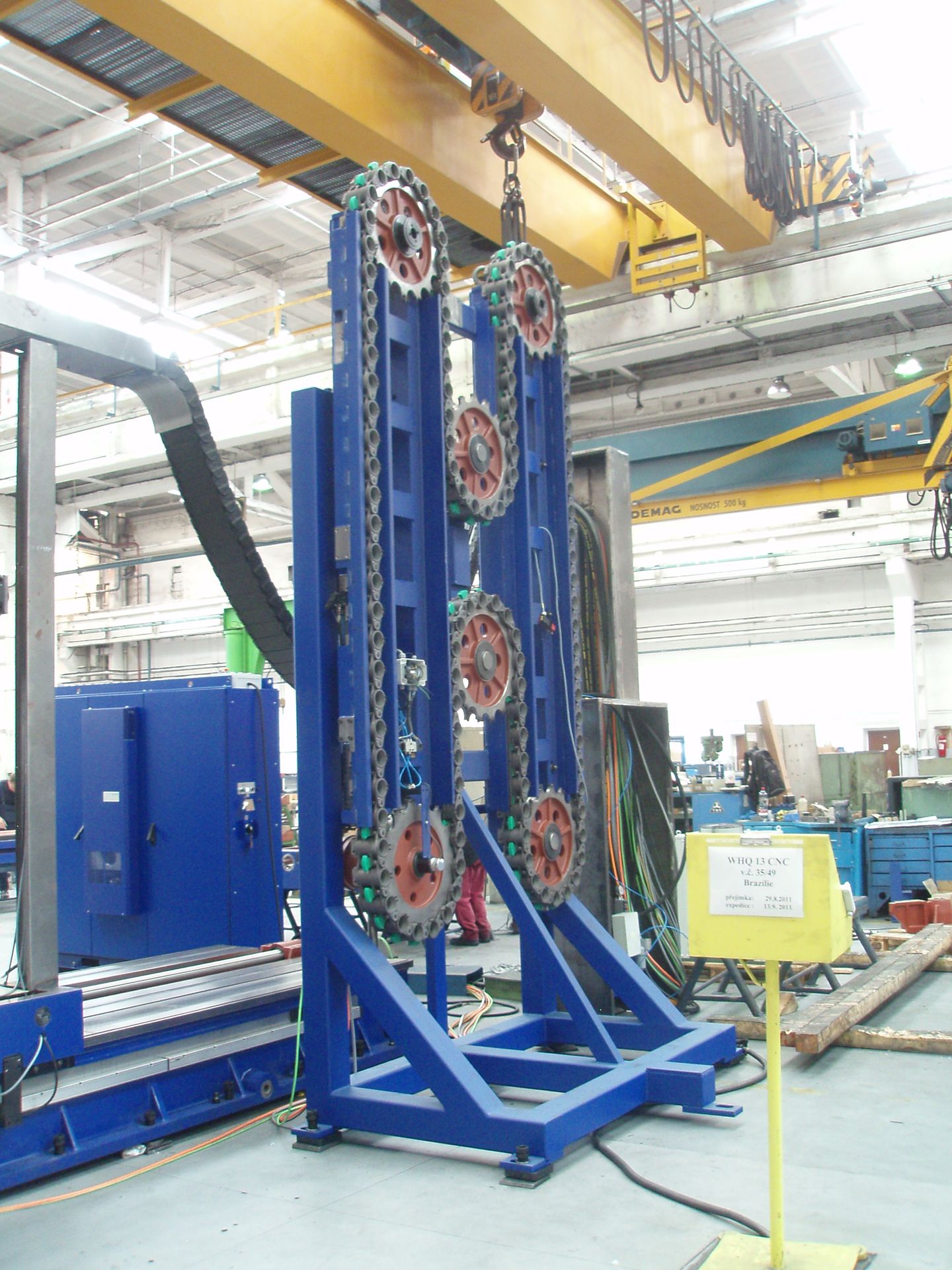

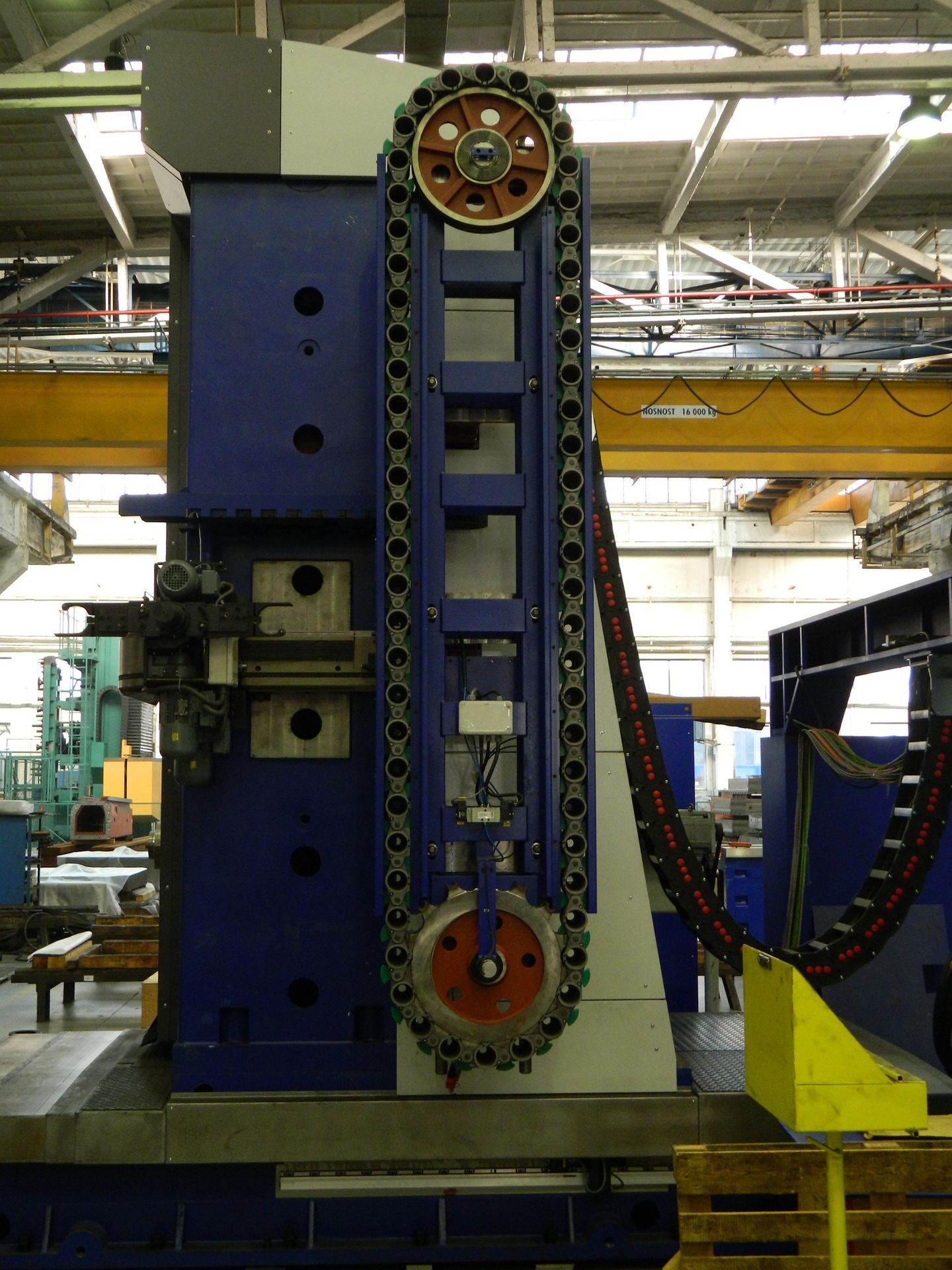

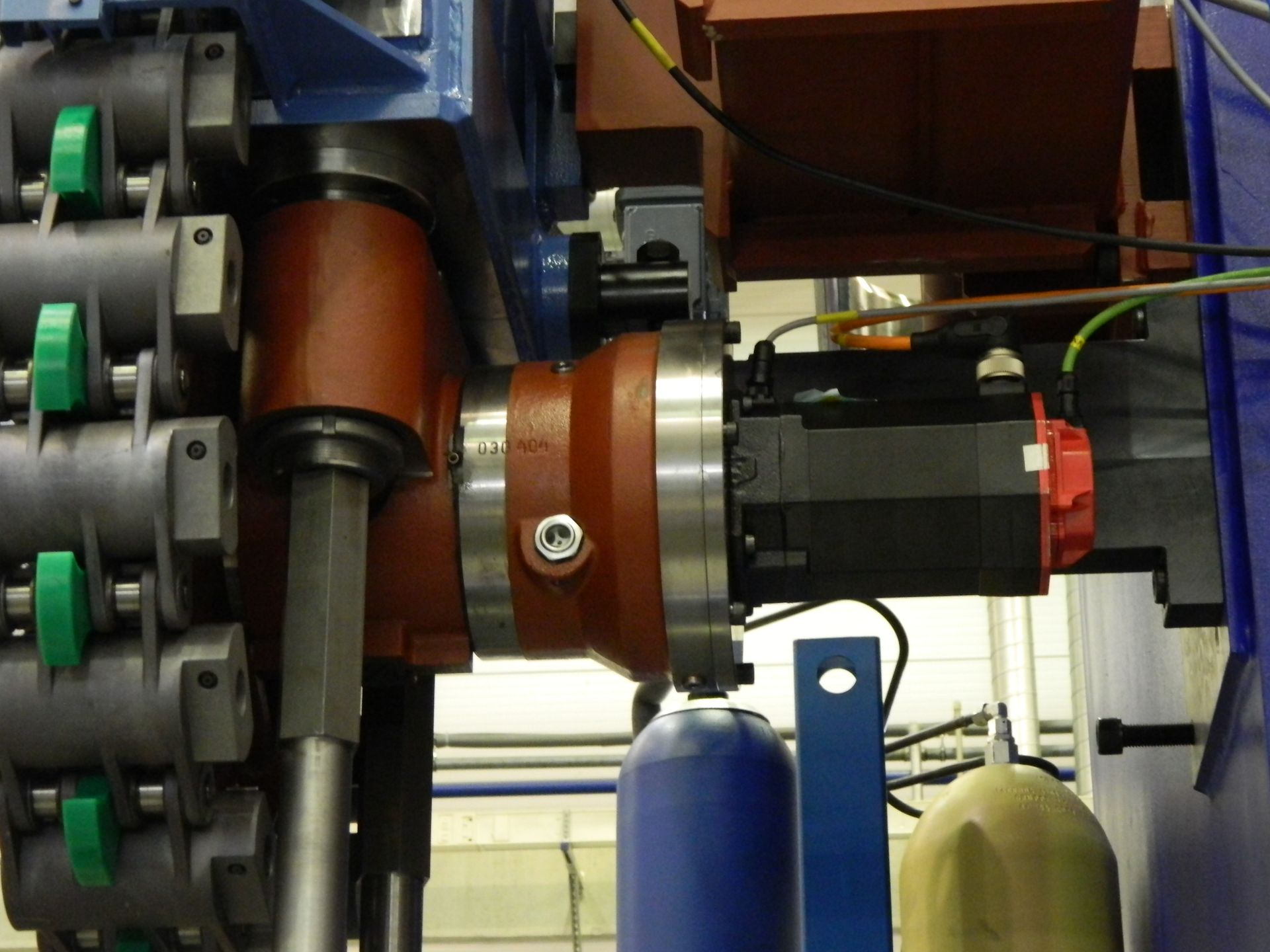

• Kettenmagazin – eine kompakte Lösung für hohe Werkzeugwechselgeschwindigkeit

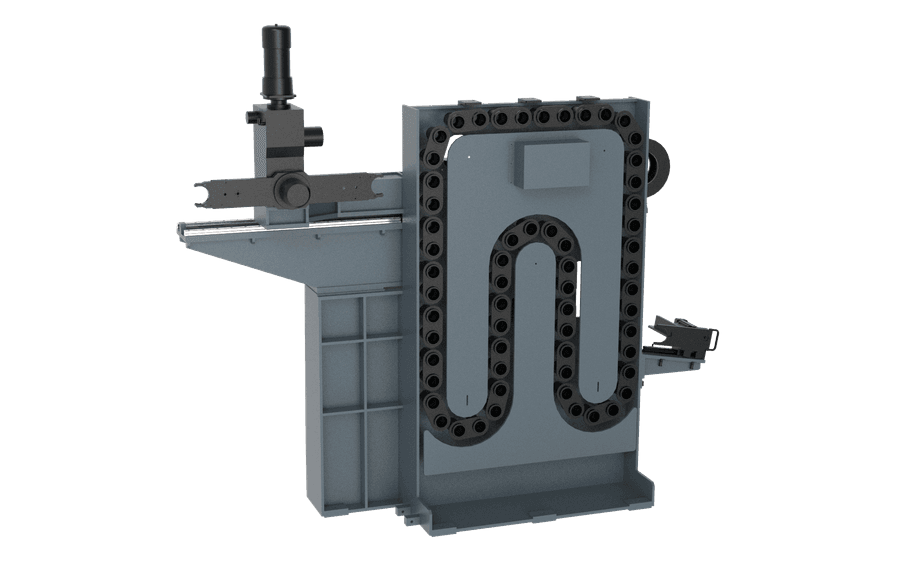

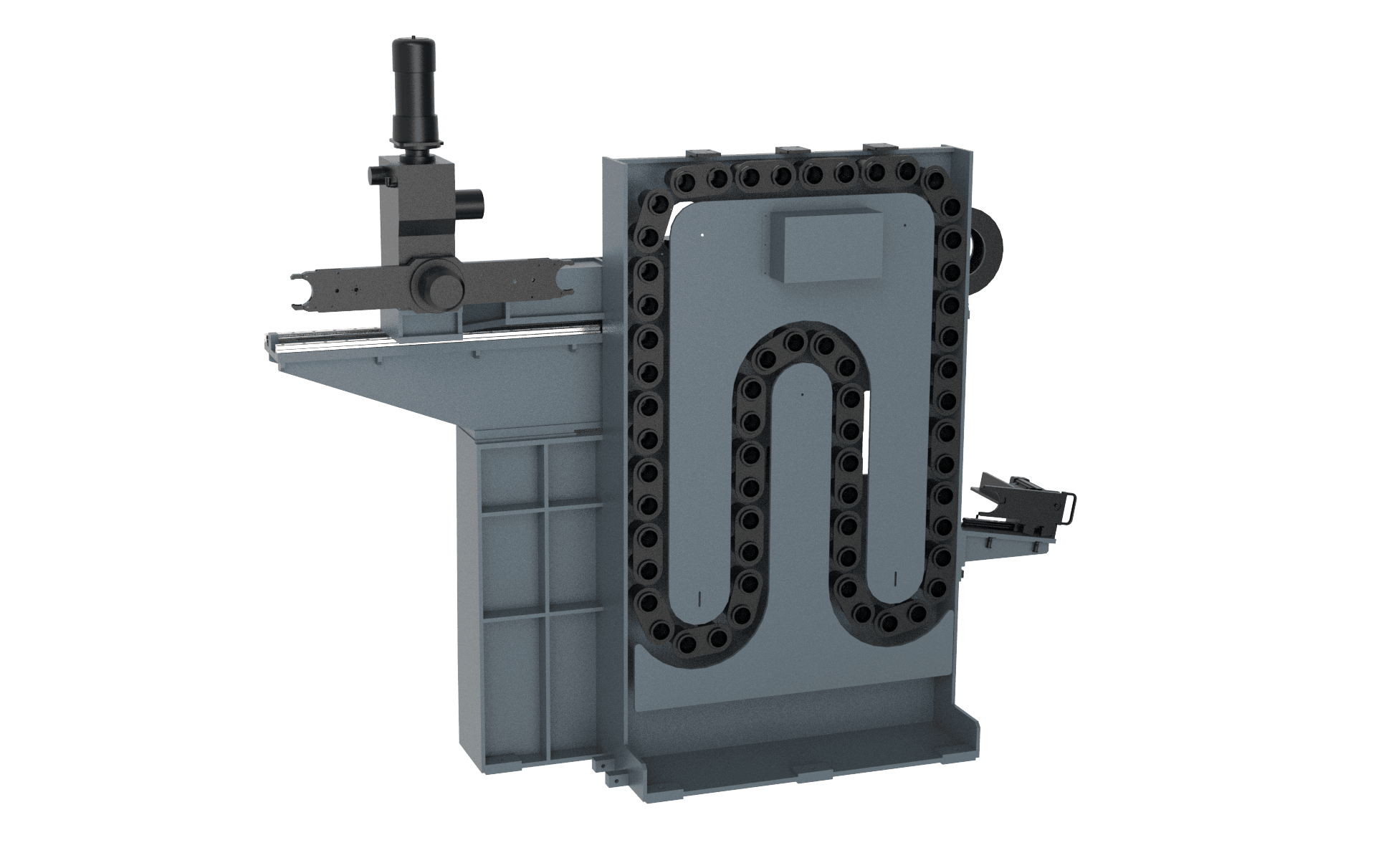

• Mäandermagazin – ideal für mittlere Kapazität und platzsparende Anordnung

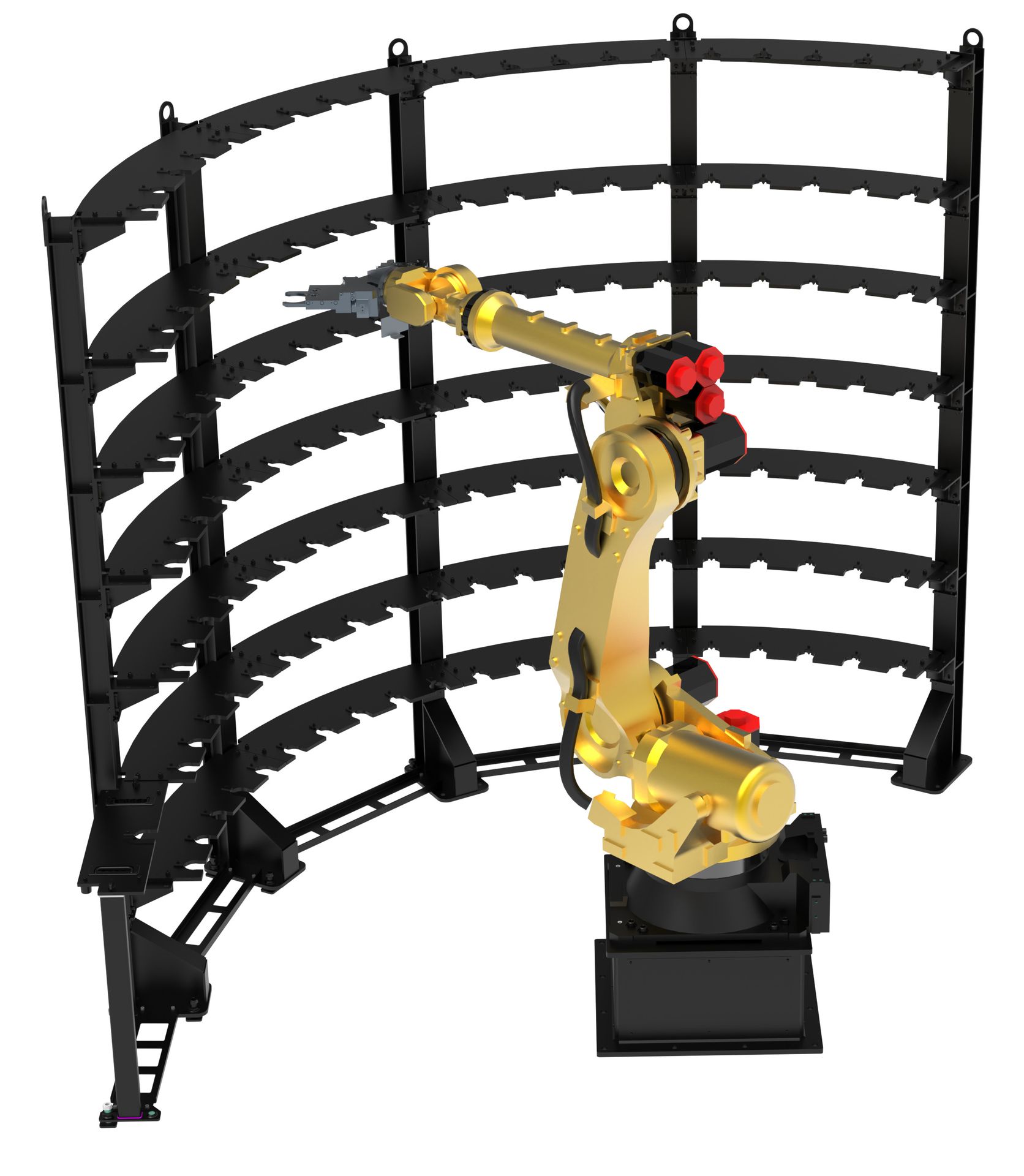

• Regalmagazin – modulares System mit Erweiterungsmöglichkeit für hohe Kapazität von Werkzeugen
