自动换刀系统 (ATC)

自动换刀系统 (ATC) 可确保在加工期间快速、准确和可靠的换刀。 它是生产自动化的关键要素，通过最大限度地减少手动换刀期间的非生产时间，显著提高了 TOS VARNSDORF 数控机床的生产效率。

根据所需的容量和机床规格，机床可配备链式、环式或阵列式刀库。 该系统包括一个带双叉旋转臂的机械手，可确保在刀库和机床主轴之间快速换刀。

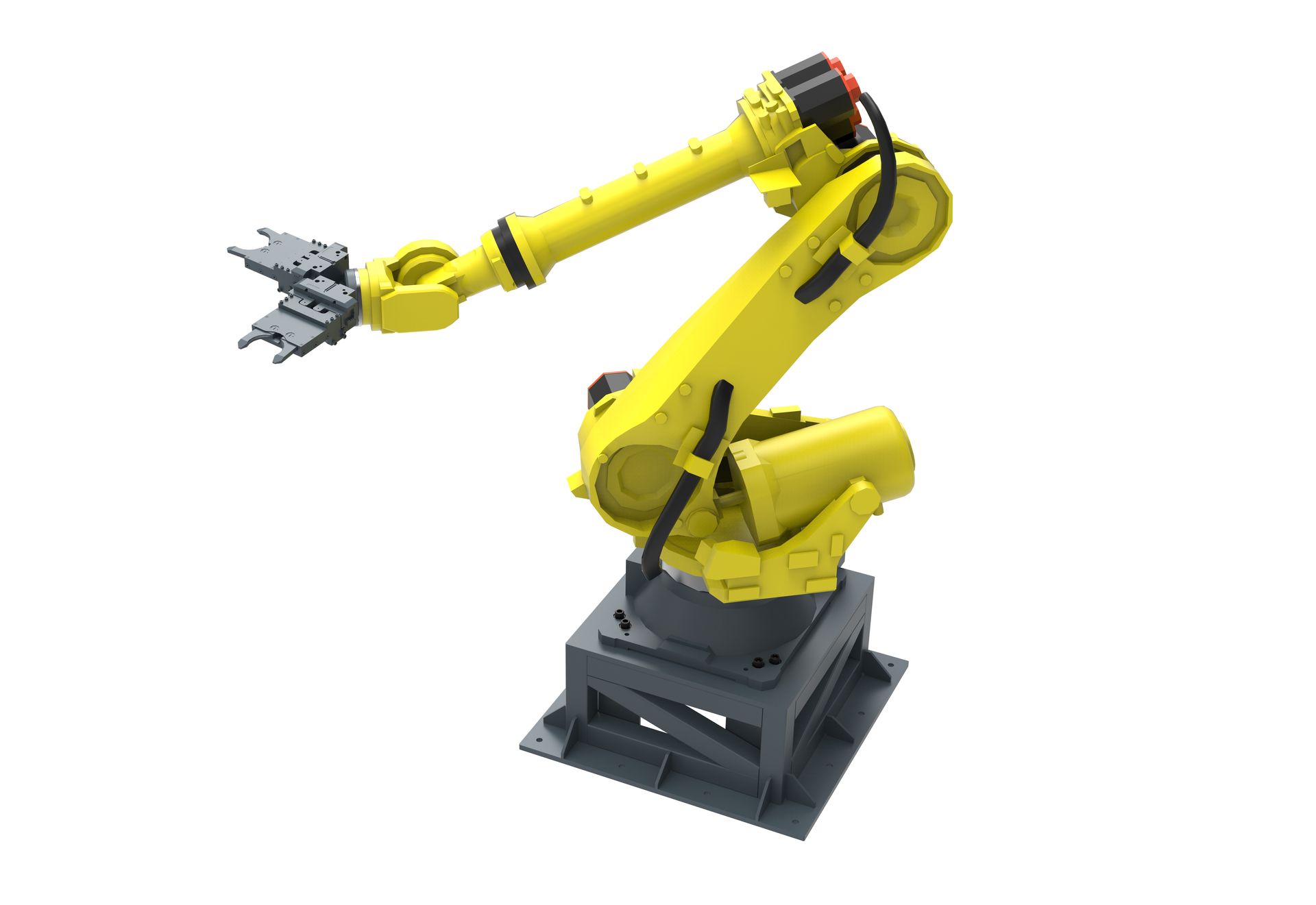

该系统也可以设计为采用机器人换刀，这种方式特别适合刀具数量较多、需要在不同位置切换工作主轴的加工情况，例如使用自动定位铣头时。

系统原理与设计

ATC 系统包括：

  • 刀库（链式、环式或阵列式）
  • 机械手

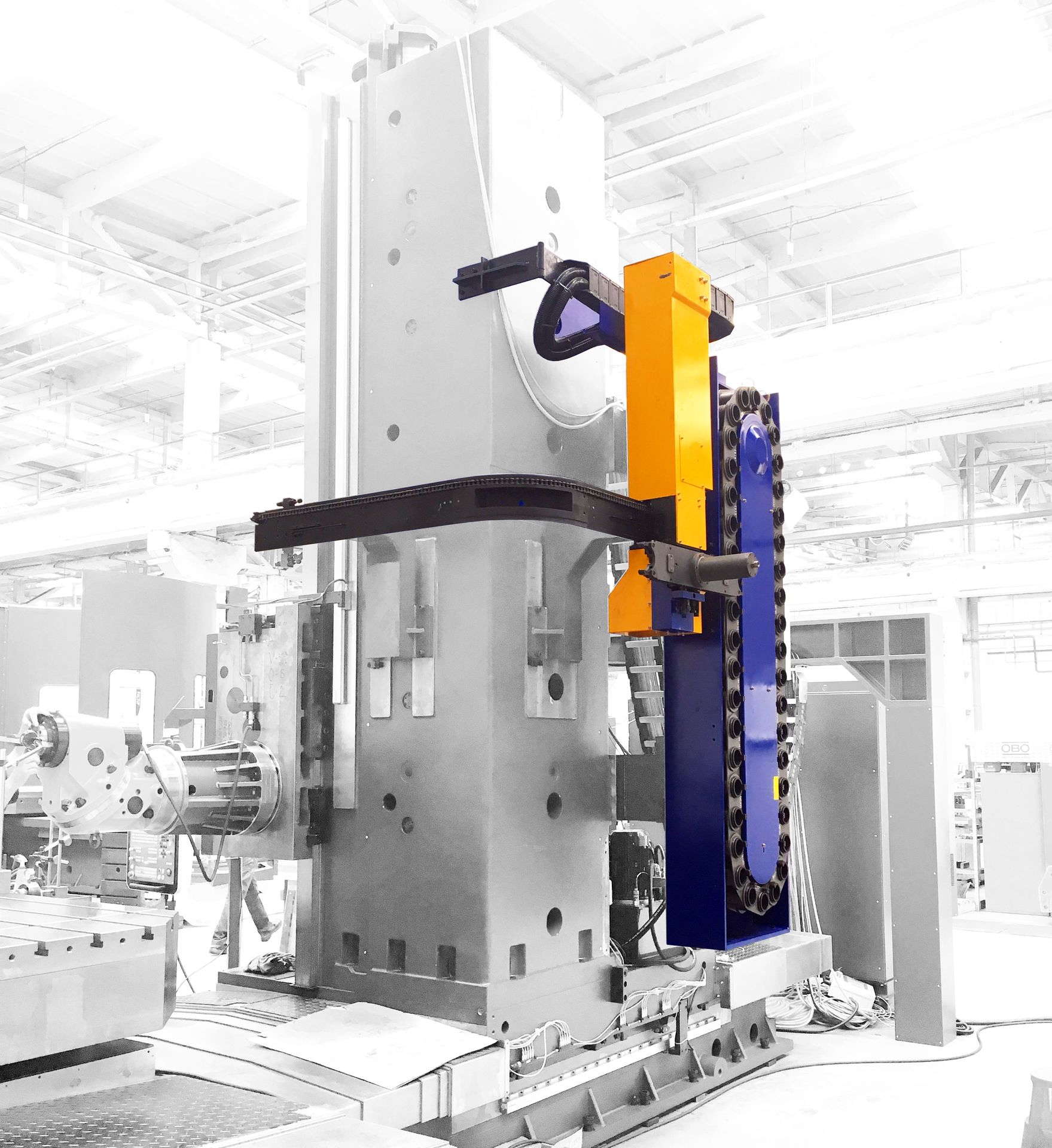

    • 放在立柱或刀库架上，配备双叉旋转臂，确保准确快速地换刀。

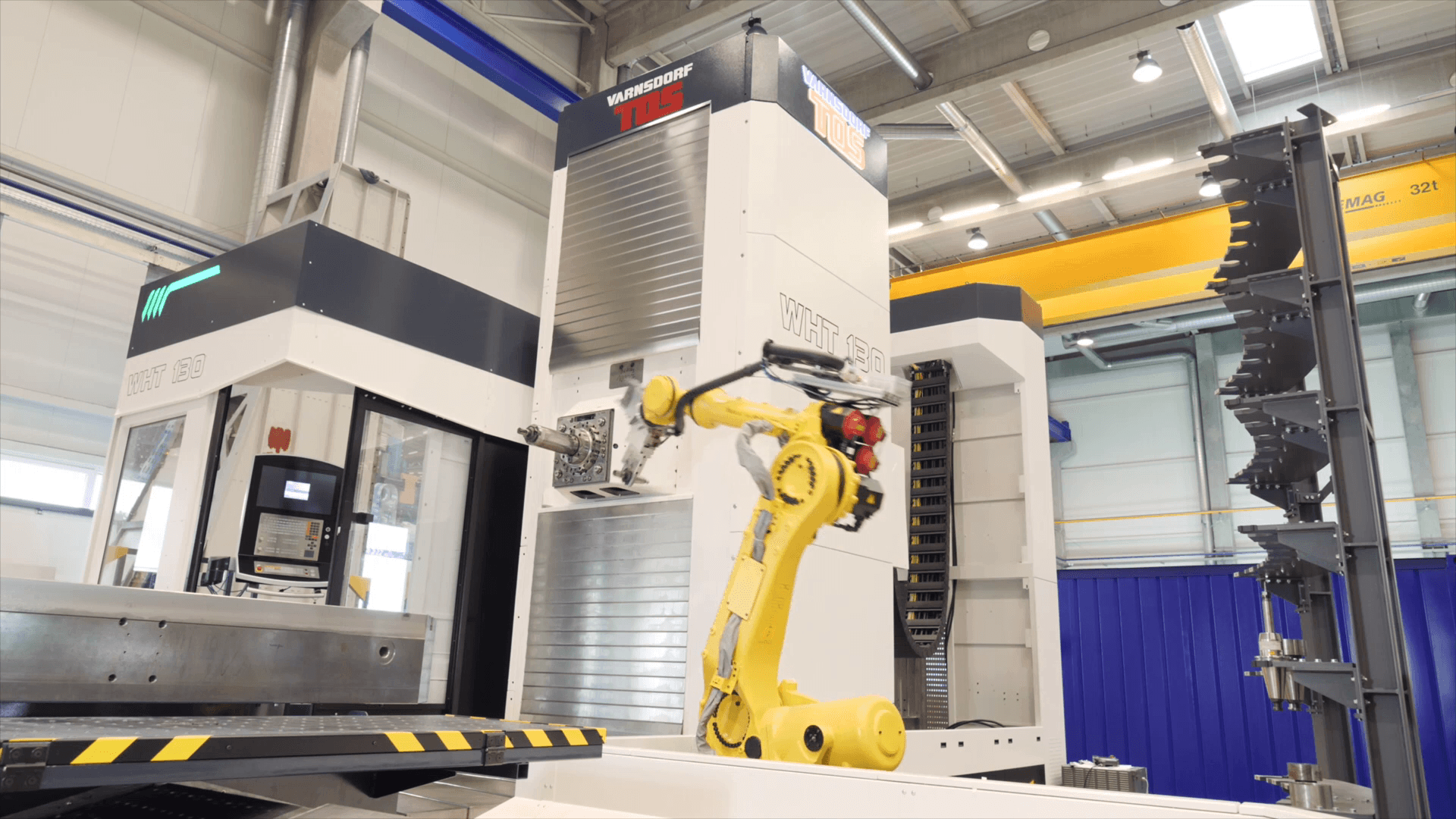

    • 由配备双叉旋转臂的角形机器人来实现，可在不同位置切换工作主轴。

特定刀具通过刀库中的编码床进行搜索，确保可靠的识别和精确的定位。该系统还能在铣头的水平和垂直方向上自动换刀。
刀库便于使用且独立控制，可靠性高，维护量小。

系统容量与定制化

存储位置的数量可根据生产特定的运营需求灵活调整。标准配置提供 40、60、80、120 至 210 个位置，或根据客户要求的其他数量。

ATC 系统选项

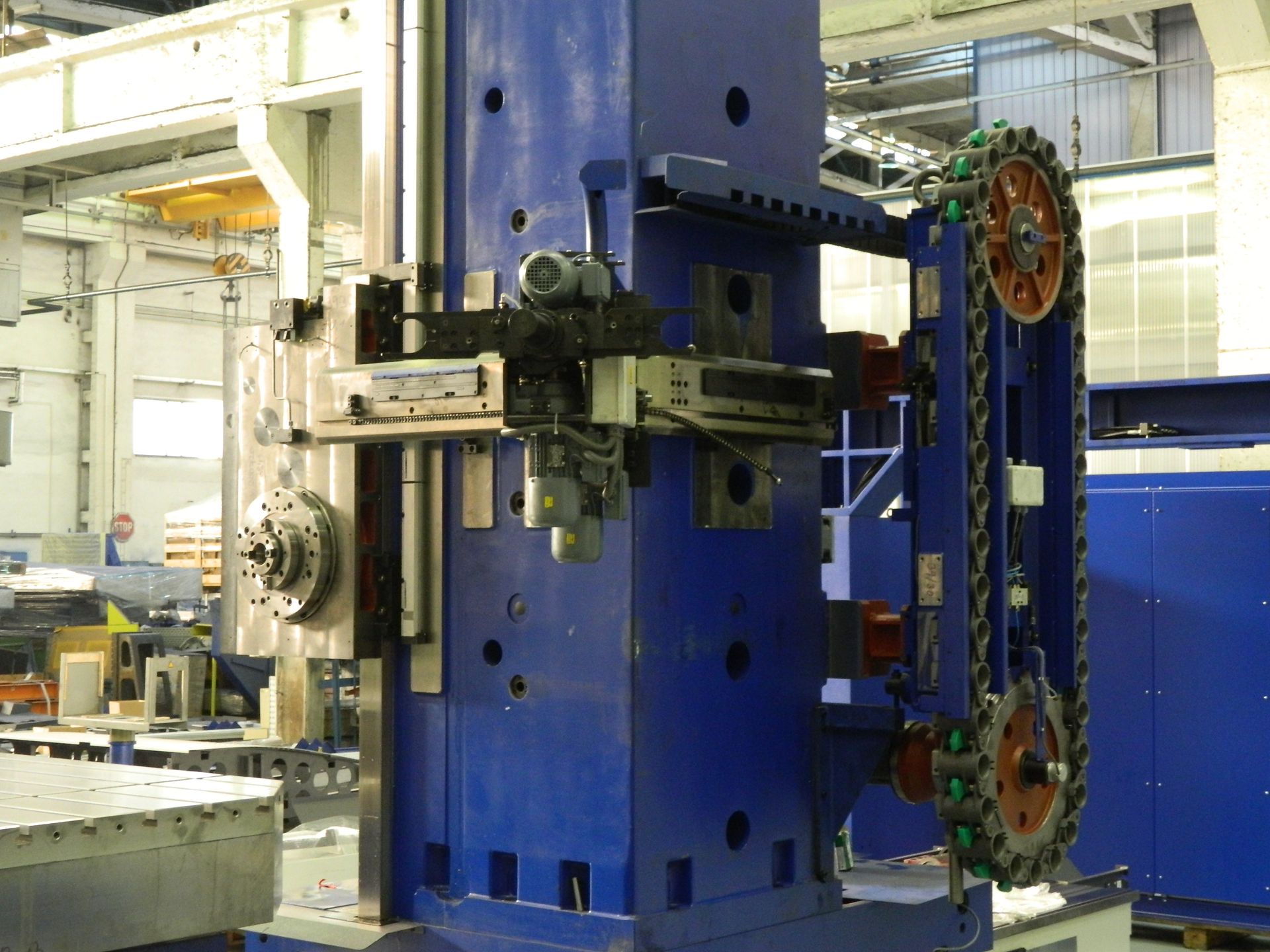

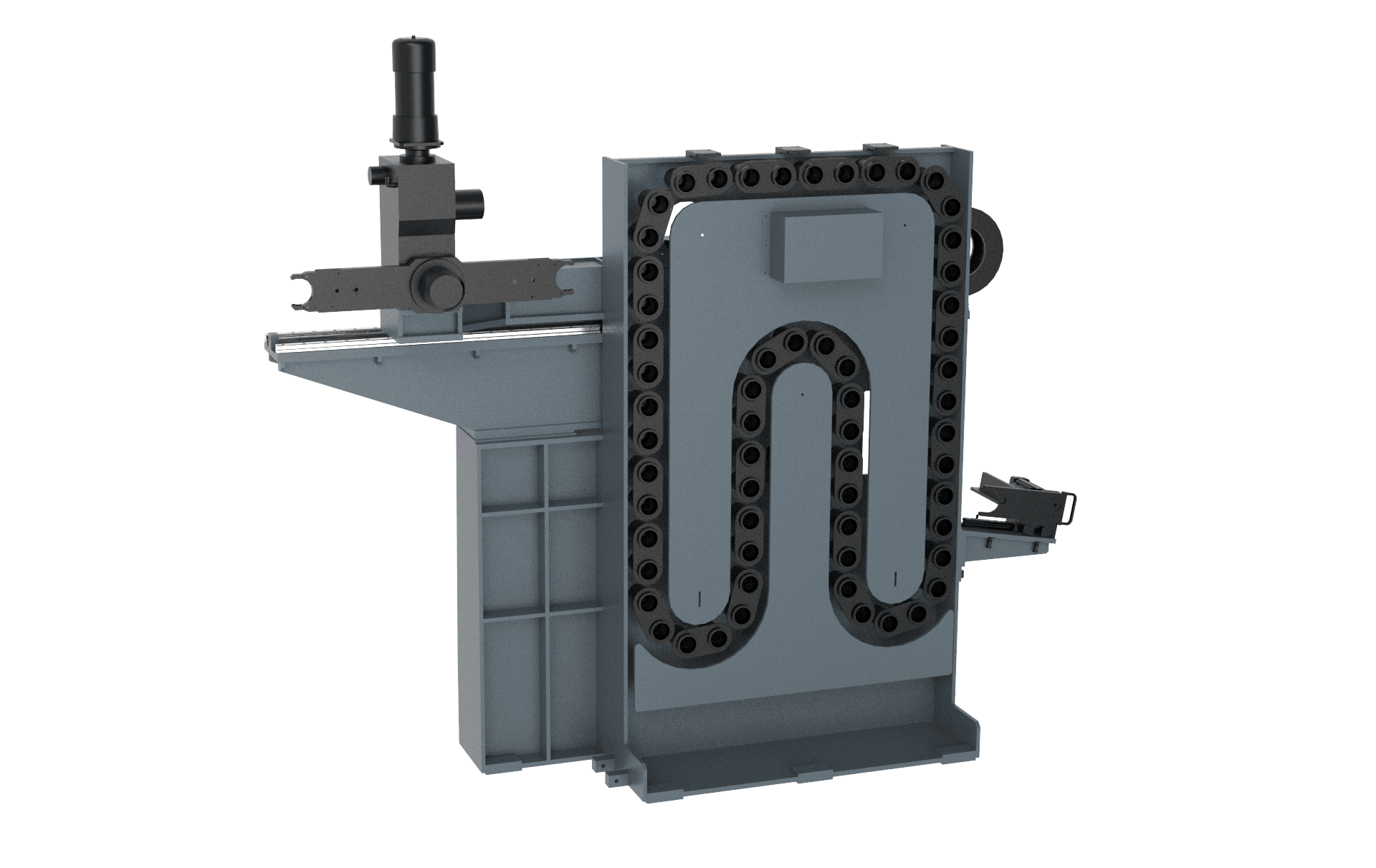

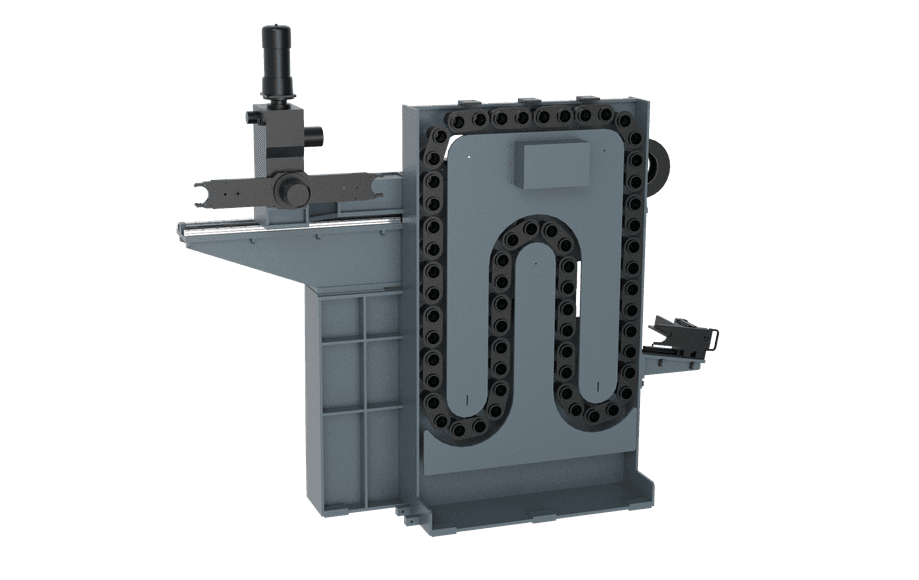

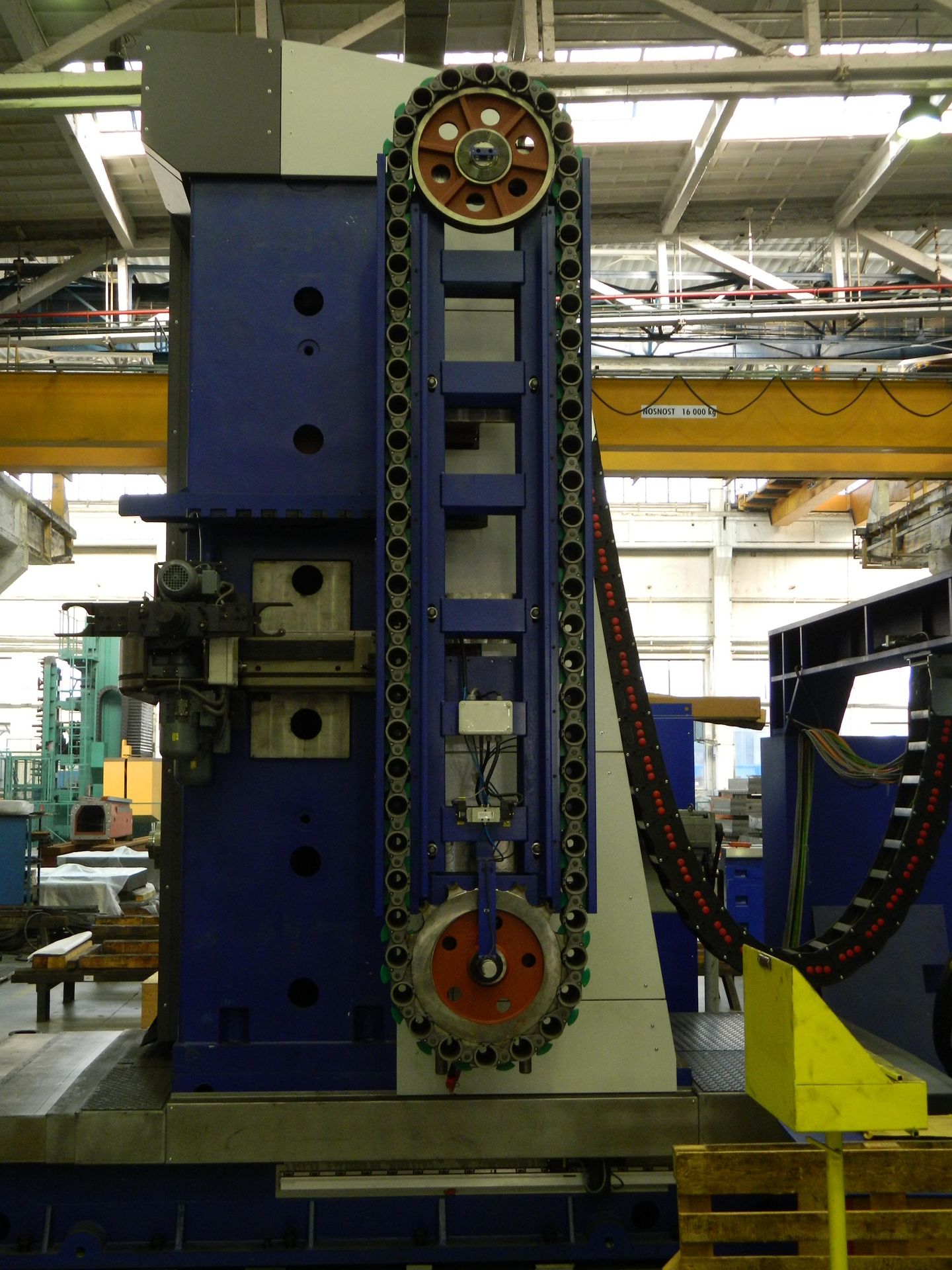

  • 链式刀库 — 紧凑型解决方案，方便快速换刀
  • 环式刀库 — 适用于中等容量和节省空间的布局

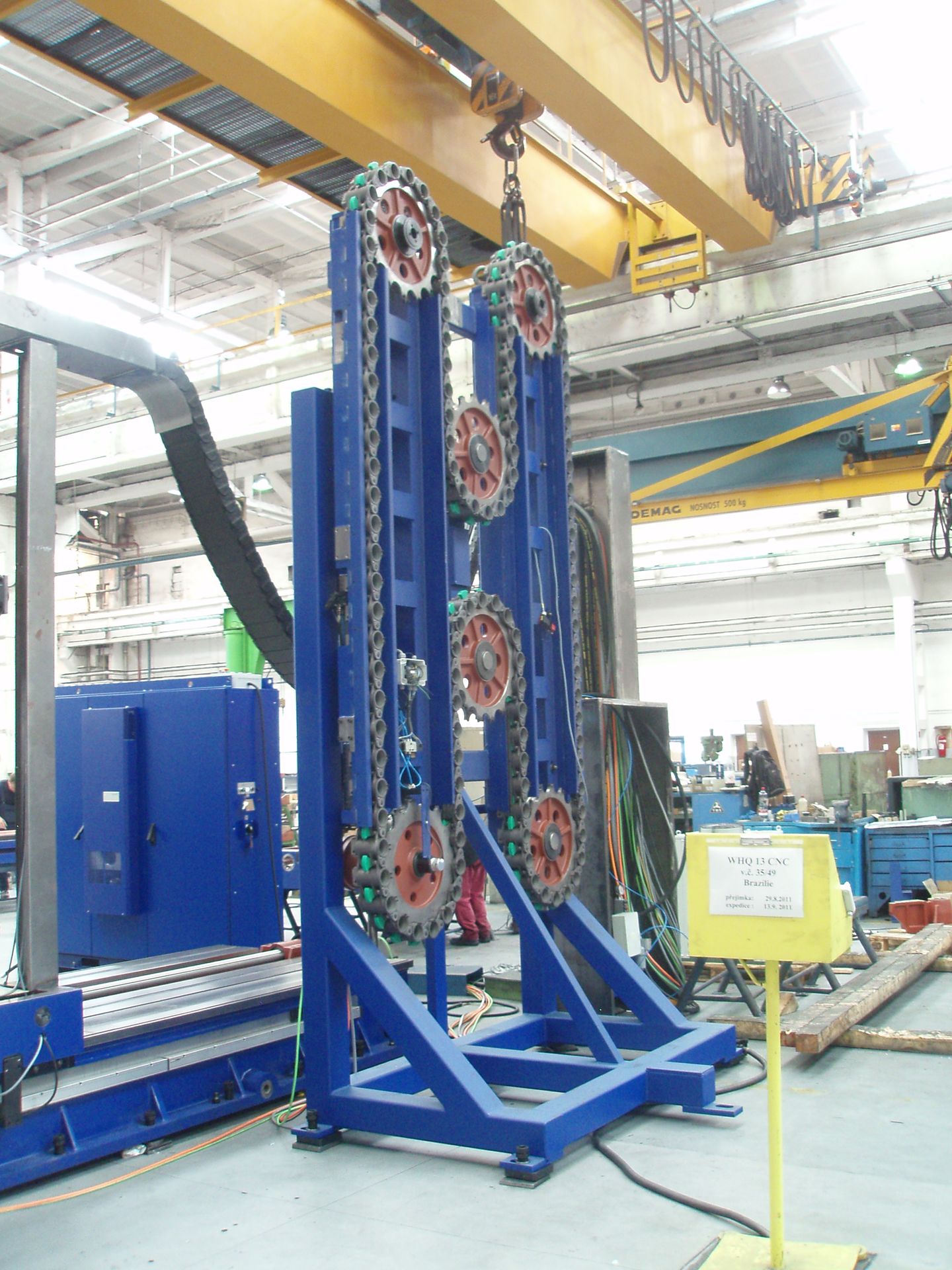

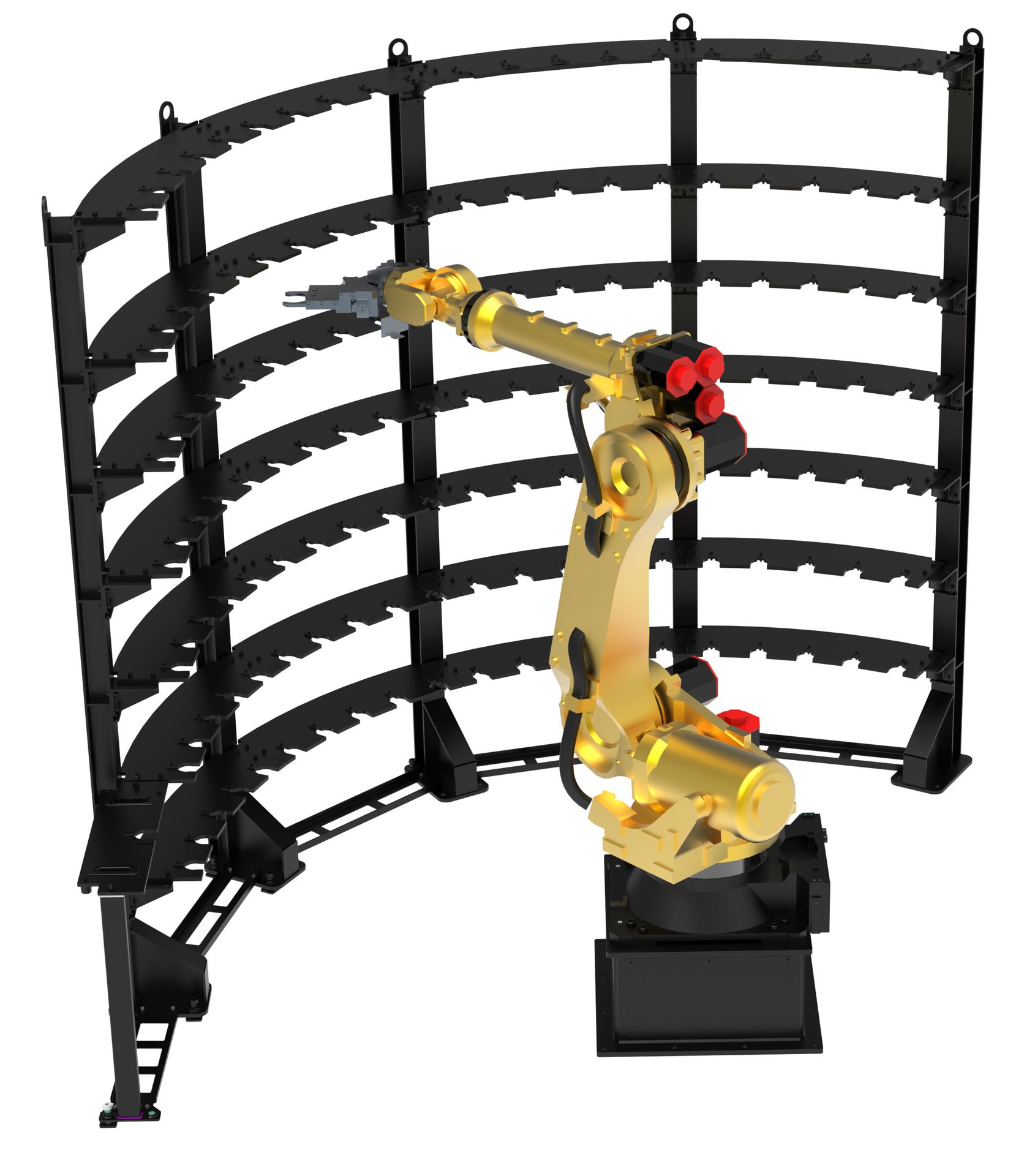

  • 阵列式刀库 — 具有扩展选项的模块化系统，适用于大刀具容量

ATC 系统的主要优势

  • 可选的刀库类型取决于刀具数量和尺寸
  • 铣头自动换刀

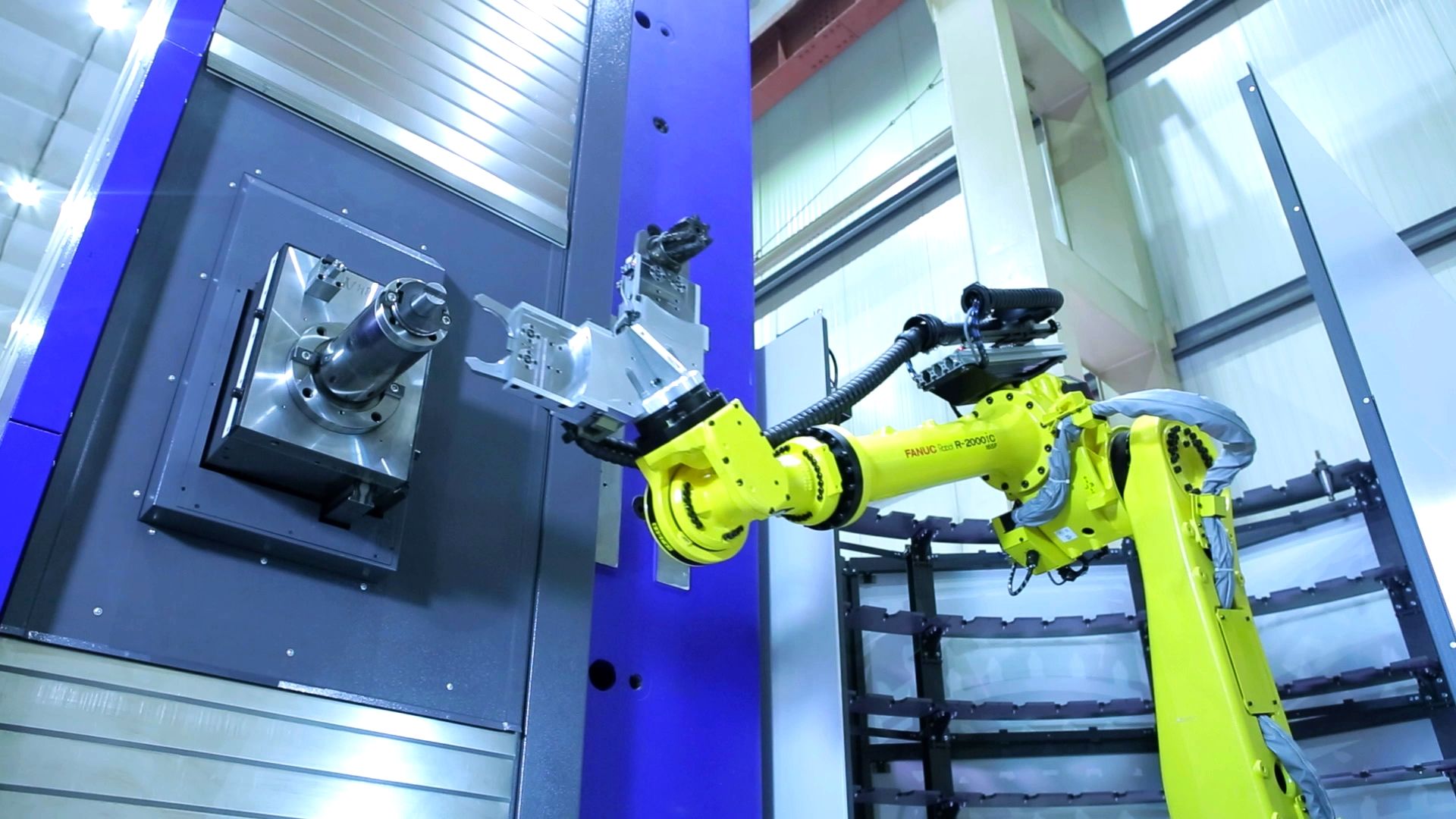

  • 机器人换刀，尤其是使用铣头时
  • 垂直或水平位置换刀，取决于机床类型
  • 定制化解决方案，根据客户特定要求提供
  • 通过减少停机时间提高生产效率
  • 刀库的各种设计
  • 垂直或水平位置的刀具更换
  • 根据客户要求定制解决方案
