Lícní desky
Lícní desky TOS VARNSDORF představují důležité příslušenství pro obráběcí centra a horizontální vyvrtávačky. Rozšiřují jejich technologické možnosti, zejména při obrábění rotačních částí, kde je potřeba provádět spolehlivé a přesné vrtací operace. Díky robustní konstrukci, přesnému vedení a automatickému polohování zajišťují vysokou přesnost vyvrtávání i při velkých průměrech.
Lícní desky jsou kompatibilní se stroji TOS VARNSDORF v následujících kategoriích:
Horizontální obráběcí centra
Horizontální vyvrtávačky stolové
Horizontální vyvrtávačky deskové
Portálová obráběcí centra

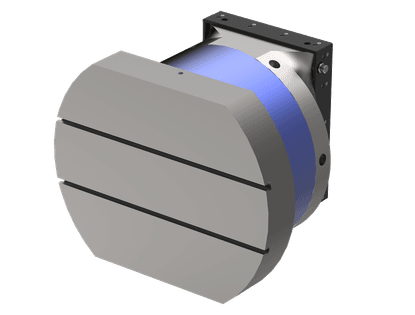

LD D’Andrea – automaticky polohovaná lícní deska
Lícní desky LD D’Andrea jsou určeny pro přesné vyvrtávání velkých průměrů a obrábění rotačních tvarů.
Díky automatickému polohování a vysoké přesnosti 0,01 mm jsou ideální pro moderní CNC obráběcí centra.
Konstrukce zajišťuje spolehlivost i při dlouhodobém zatížení a vysoké přesnosti opakování.
- Maximální vyvrtávací průměr (mm): 1 000 / 1 250 / 1 400
- Rozměr desky (mm): 500 / 600 / 800
- Rozsah posuvu (mm): 160 / 200 / 250
- Vyvrtávací přesnost (mm): 0,01
- Polohování: Automatické

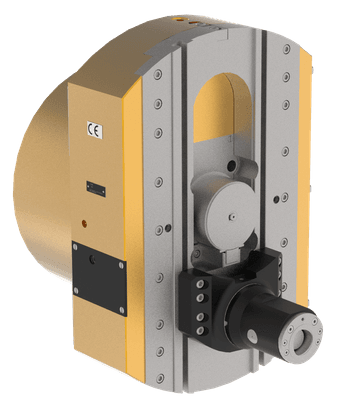

LD 650 – univerzální lícní deska pro vyvrtávačky TOS VARNSDORF
Model LD 650 je univerzální lícní deska tvořená rotujícím základním tělesem s osovým otvorem a příčně vedeným šoupátkem.
Konstrukce umožňuje využití pracovního vřetena stroje pro přesné řízení posuvu.
Díky robustnímu provedení a vysoké tuhosti je vhodná pro přesné čelní soustružení a vyvrtávání otvorů.
- Průměr základního tělesa (mm): 650
- Přestavení šoupátka (mm): 170
- Max. pracovní otáčky lícní desky (ot/min): 150
- Max. přípustné otáčky při využití pracovního vřetena stroje (ot/min): 200
- Rozsah pracovních posuvů šoupátka (mm/min): 1–1 000
- Rychloposuv šoupátka (mm/min): 1 000
- Max. průměr čelního soustružení (mm): 1 000
- Rozsah průměrů vyvrtávání (mm): 300–1 000
