Płyty czołowe
Płyty czołowe TOS VARNSDORF są ważnym wyposażeniem dodatkowym centrum i wytaczarki poziomej. Rozszerzają ich możliwości technologiczne, zwłaszcza w razie obróbki części rotacyjnych, gdzie trzeba przeprowadzać niezawodne i precyzyjne operacje wiercenia. Dzięki masywnej konstrukcji, dokładnemu prowadzeniu i automatycznemu pozycjonowaniu zapewniają wysoką dokładność wytaczania nawet dużych średnic.
Płyty czołowe są kompatybilne z obrabiarkami TOS VARNSDORF w następujących kategoriach:
- Poziome centra obróbcze
- Wytaczarki poziome stołowe
- Wytaczarki poziome płytowe
- Portalowe centra obróbcze

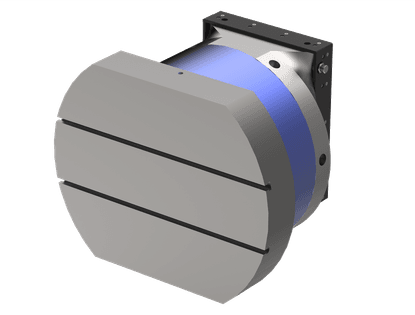

LD D’Andrea – automatycznie pozycjonowana płyta czołowa
Płyty czołowe LD D’Andrea są przeznaczone do dokładnego wytaczania dużych średnic i obróbki kształtów rotacyjnych.
Dzięki automatycznemu pozycjonowaniu i wysokiej dokładności 0,01 mm są idealne do nowoczesnych centrów obróbczych CNC.
Konstrukcja zapewnia niezawodność nawet przy długotrwałym obciążeniu i wysokiej powtarzalnej dokładności.
- Maksymalna średnica wytaczania (mm): 1 000 / 1 250 / 1 400
- Wymiary płyty (mm): 500 / 600 / 800
- Zakres posuwu (mm): 160 / 200 / 250
- Dokładność wytaczania (mm): 0,01
- Pozycjonowanie: Automatyczne

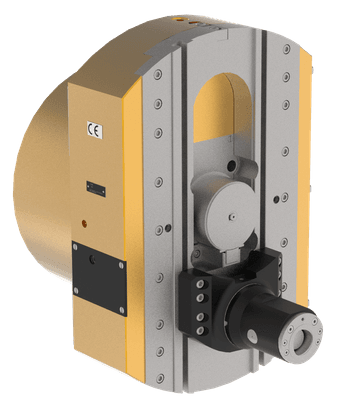

LD 650 – uniwersalna płyta czołowa
Model LD 650 to uniwersalna płyta czołowa, którą tworzy rotujący główny korpus z otworem osiowym i prowadzony poprzecznie suwak.
Konstrukcja umożliwia wykorzystanie wrzeciona roboczego obrabiarki do dokładnego sterowania posuwem.
Dzięki masywnej konstrukcji i wysokiej sztywności nadaje się do dokładnego toczenia czołowego i wytaczania otworów.
- Średnica głównego korpusu (mm): 650
- Przestawienie suwaka (mm): 170
- Maks. obroty robocze płyty czołowej (obr./min): 150
- Maks. dopuszczalne obroty przy użyciu wrzeciona roboczego (obr./min): 200
- Zakres posuwów roboczych suwaka (mm/min): 1–1 000
- Szybki posuw suwaka (mm/min): 1 000
- Maks. średnica toczenia czołowego (mm): 1 000
- Zakres średnicy wytaczania (mm): 300–1 000
