Планшайбы
Планшайбы TOS VARNSDORF являются важным оборудованием для обрабатывающих центров и горизонтально-расточных станков. Они расширяют их технологические возможности — особенно при обработке вращающихся деталей, где требуется надежное и точное сверление. Благодаря прочной конструкции, точному наведению и автоматическому позиционированию они обеспечивают высокую точность сверления даже при больших диаметрах.
Планшайбы совместимы со станками TOS VARNSDORF следующих категорий:
- Горизонтальные обрабатывающие центры
- Горизонтально-расточные станки с поворотным столом
- Горизонтальные расточные станки с плитным настилом
- Портальные обрабатывающие центры

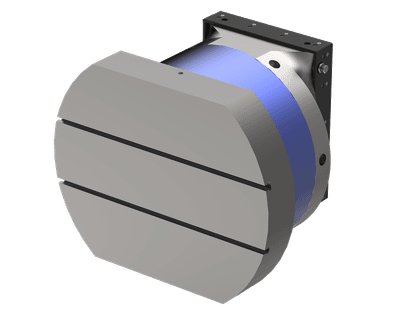

LD D’Andrea – автоматически позиционируемая планшайба
Планшайбы LD D’Andrea предназначены для точного сверления отверстий большого диаметра и обработки вращающихся деталей.
Благодаря автоматическому позиционированию и высокой точности (до 0,01 мм) они идеально подходят для современных обрабатывающих центров с ЧПУ.
Конструкция обеспечивает надежность даже при длительных нагрузках и высокую точность повторения.
- Максимальный диаметр расточки: 1 000 / 1 250 / 1400 мм
- Размер плиты: 500 / 600 / 800 мм
- Диапазон подачи: 160 / 200 / 250 мм
- Точность расточки: 0,01 мм
- Позиционирование: Автоматические

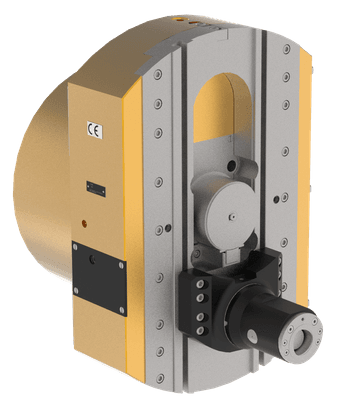

LD 650 — универсальная планшайба
Модель LD 650 — это универсальная планшайба, состоящая из вращающегося основного корпуса с осевым отверстием и поперечно направляющей каретки.
Конструкция позволяет использовать рабочий шпиндель станка для точного управления подачей.
Благодаря прочной конструкции и высокой жесткости она подходит для точной торцевой токарной обработки и растачивания отверстий.
- Диаметр основного тела: 650 мм
- Перестановка салазок: 170 мм
- Макс. рабочие обороты планшайбы: 150 об/мин.
- Макс. допустимые обороты при использовании рабочего шпинделя станка: 200 об/мин.
- Диапазон рабочих подач салазок: 1–1 000 мм/мин.
- Ускоренная подача салазок: 1 000 мм/мин.
- Макс. диаметр подрезки: 1 000 мм
- Диапазон диаметров расточки: 300–1 000 мм
