Planscheiben

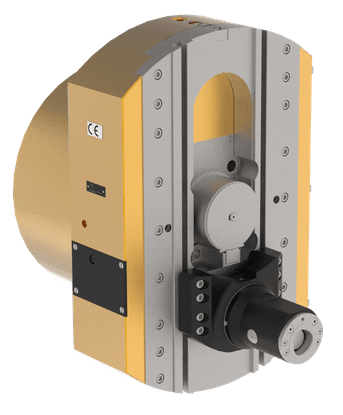

Planscheiben LD D’Andrea sind für das Präzisionsbohren großer Durchmesser und die Bearbeitung rotierender Formen konzipiert.

Dank automatischer Positionierung und hoher Genauigkeit von 0,01 mm eignen sie sich ideal für moderne CNC-Bearbeitungszentren.

Die Konstruktion gewährleistet die Zuverlässigkeit auch unter Langzeitbelastung und eine hohe Wiederholgenauigkeit.

• Maximaler Bohrdurchmesser: 1 000/1 250/1 400 mm
• Plattenmaße: 500/600/800 mm
• Vorschubbereich: 160/200/250 mm
• Bohrgenauigkeit: 0,01 mm
• Positionierung: Automatisch

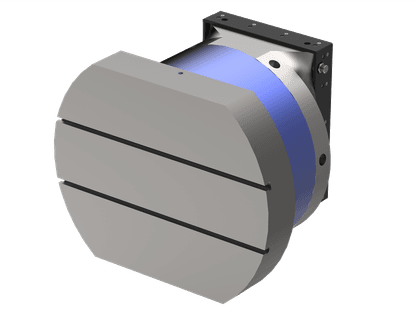

Das Modell LD 650 ist eine universelle Planscheibe, bestehend aus einem rotierenden Grundkörper mit einer axialen Bohrung und einem quer geführten Schieber.

Die Konstruktion ermöglicht die Nutzung der Werkstückspindel der Maschine zur präzisen Vorschubsteuerung.

Dank ihrer robusten Bauweise und hohen Steifigkeit eignet sie sich für präzises Plandrehen und Bohren.

• Durchmesser des Grundkörpers mm: 650
• Verstellung des Schiebers mm: 170
• Max. Arbeitsdrehzahl der Planscheibe U/min: 150
• Max. zulässige Drehzahl beim Einsatz der Werkstückspindel der Maschine: U/min: 200
• Bereich der Arbeitsvorschübe des Schiebers mm/min: 1–1 000
• Eilgang des Schiebers mm/min: 1 000
• Max. Durchmesser des Plandrehens mm: 1 000
• Maßbereich der Ausbohrdurchmesser mm: 300–1 000
