Výsuv vřetena nebo smykadla? Klíčový rozdíl v tuhosti, přesnosti i dlouhodobé provozní stabilitě

Novinky a aktuality
4.6.2025

Udělali jsme si malý rozbor, proč stále vyrábíme dva tak odlišné typy vřeteníků. Typ s výsuvným vřetenem a typ s kombinací výsuvného smykadla a vřetena. Obě řešení mají totiž své místo při řešení technologických požadavků našich zákazníků.

Ve vývoji vodorovných vyvrtávaček a těžkých obráběcích center představuje konstrukce vřeteníku  zásadní rozhodnutí. Technologové a konstruktéři volí nejčastěji mezi dvěma variantami – mechanickým výsuvem vřetena (quill) nebo výsuvem celého  smykadla (RAM). Obě řešení mají legitimní místo v praxi, ale z pohledu tuhosti, přesnosti a provozní udržitelnosti mají zásadně odlišné parametry.

1. Tuhost systému: páka, průhyb, deformace

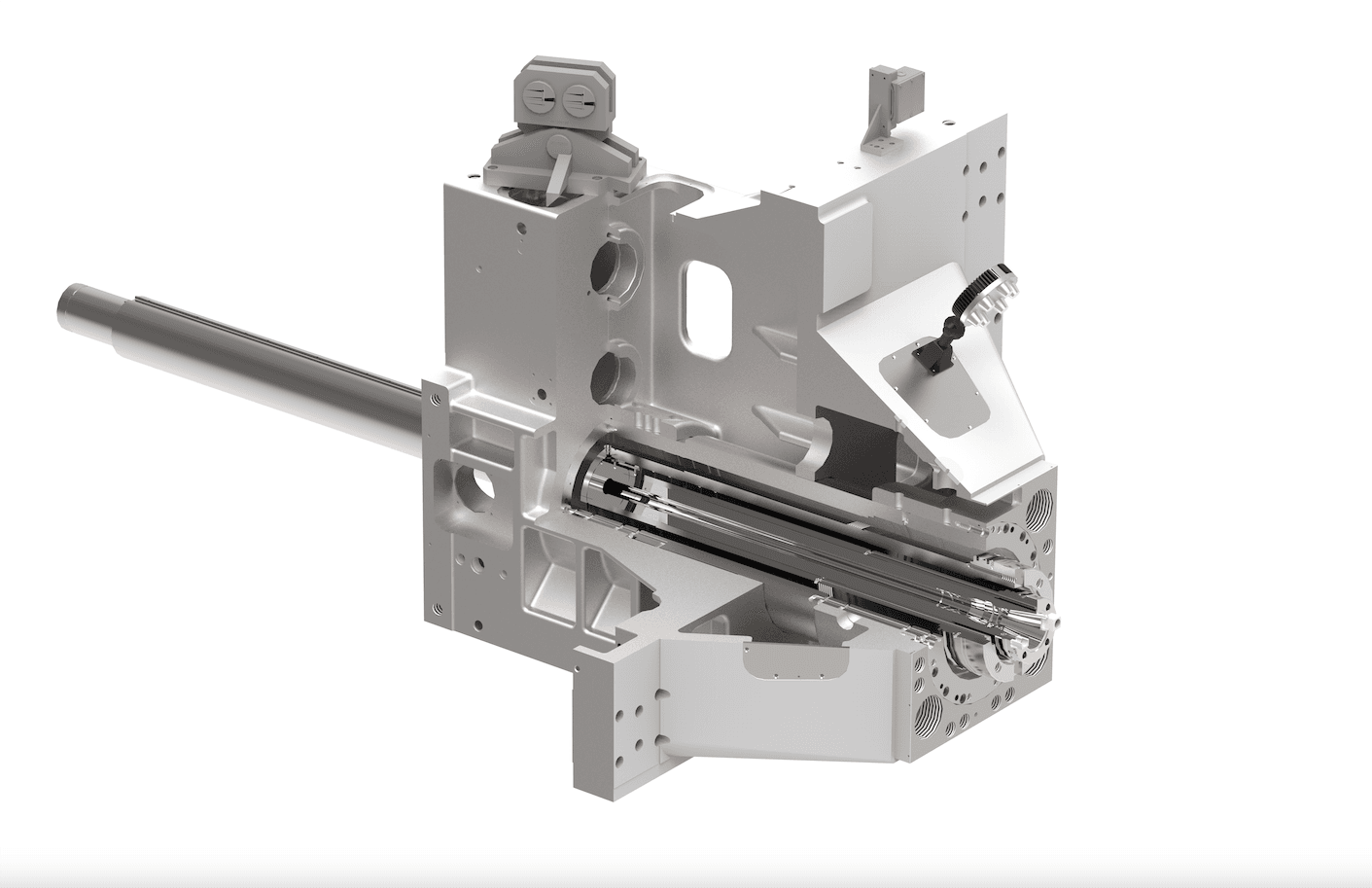

Tuhost je základní předpoklad pro stabilní proces obrábění. U mechanického výsuvu vřetena je délka vyložené části minimalizována – vřeteno je axiálně vedeno a podpíráno po celé délce v tělese smykadla. Výsledný  průhyb je tedy řádově menší než u výsuvu smykadla, kde se vysouvá celé těleso  (vyšší hmota a velmi často delší výsuv).

U smykadlového provedení vřeteníku je výsuvné smykadlo uloženo v nevýsuvném rámu, při maximálním vysunutí dochází k vyšším průhybům, nejen samotnou deformací smykadla a vřetena, ale také poklesem celé skupiny vlivem zatímžení od vysunutých hmot na vedení ve stojanu (v ose Y). Tento defekt nelze zcela odstranit ani kompenzačními tabulkami, protože se mění v reálném čase podle zatížení nástroje.

2. Přesnost: geometrie a reprodukovatelnost

Mechanické vřeteno má stabilnější teplotní režim. Je méně náchylné na vnější vlivy (chlazení, teplo z obrobku, ztráty vřetena). Tím pádem je schopné dosahovat opakovatelné přesnosti v rozsahu mikrometrů – bez nutnosti aktivních korekcí.

U výsuvného smykadla je dosažení srovnatelné přesnosti závislé na:
  • důkladné kompenzaci průhybu a torze,
  • velmi kvalitním vedení,
  • přesném měření absolutní polohy (např. laserové odměřování),
  • schopnostech aplikovaných kompenzačních mechanismů,
  • a také na zkušenosti obsluhy, která musí znát limity výsuvu.

Navíc platí, že čím vyšší výsuv, tím větší rozdíl v chování při zatížení – což znamená, že stroj se „chová jinak“ na začátku a na konci dráhy.

3. Údržba, servis a dlouhodobá stabilita

Mechanický výsuv vřetena je konstrukčně jednodušší. Pracuje s přesně broušenými vodicími plochami nebo lineárním uložením uvnitř chráněného prostředí. Opotřebení je rovnoměrné a predikovatelné. Také výměna či repase je snazší, protože většina komponent je přístupná z čela vřeteníku.

U výsuvného smykadla se opotřebení koncentruje v oblasti vodicích ploch – často asymetricky podle směru zátěže a do aplikovaných kompenzačních systémů. Zásah do vedení nebo kalibrace podpůrných systémů  bývá výrazně náročnější jak časově, tak finančně (navíc je často nutné při servisu sladit funkce  odměřování, brzd a vedení).

Shrnutí: Kdy je které řešení výhodné?

Kritérium  Mechanické vřeteno  Výsuvné smykadlo
Tuhost  Vysoká (krátká páka) Omezená při vysunutí
Přesnost  Stabilní, opakovatelná  Vyšší odchylky při velkém výsuvu
Údržba  Snazší, predikovatelná    Náročnější, více komponent
Pracovní dosah  Omezený  Výrazně větší
Náklady na servis    Nižší  Vyšší, komplexnější



Obě řešení mají v průmyslové praxi své místo. Mechanické vřeteno preferují výrobci strojů určených pro vysoce přesné operacea vyvrtávání otvorů  při menších výsuvech (dosah do 1 m), kde je klíčová kvalita povrchu a geometrie – například v energetice, letectví nebo výrobě forem. Výsuvné smykadlo dává smysl tam, kde jsou prioritou dosahy pojezdů (kombinace výsuvu smykadla a vřetena má dosah až 2,5 m), například při obrábění velkých rámů nebo obrobků s proměnlivou geometrií, typicky ve strojírenství těžkých dopravních zařízení nebo ocelových konstrukcí.
