Nástavce

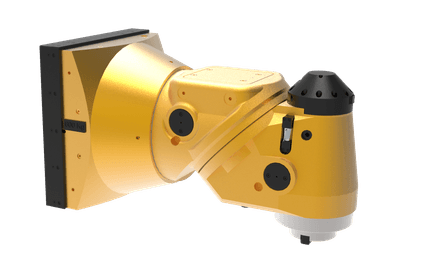

KH 2

Tento nástavec je vhodný pro soustružení svislé obvodové plochy, umožňuje i soustružení vnitřních i vnějších válcových / kuželových ploch. Upnutí soustružnického nástroje je řešeno pomocí kuželu ISO 50. Karuselovací nástavec je přizpůsoben na chlazení osou vřetena. Nasazení nástavce na stroj je prováděno automaticky pomocí systému AVTP.

  • Natočení roviny A,C frézovací hlavy: 2x360°
  • Max. polohovací otáčky (1/min): 30
  • Hmotnost dle provedení hlavy a stroje (kg): 440 - 660
  • Polohování: 2,5°

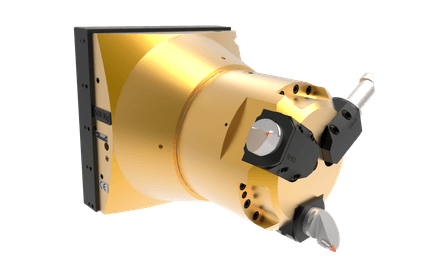

RH 3

Je zejména vhodná pro soustružení páté „horní“ strany obrobku, obrábění vnitřních i vnějších válcových / kuželových ploch (za použití lineární interpolace). Automatické nasazení na vřeteník s výsuvným vřetenem. Automatické natáčení revolverové hlavy po 3x 120°. Upnutí pomocí systému Capto C6. Revolverová hlava je navržena tak, aby umožňovala chlazení osou vřetena. Montáž revolverové hlavy na stroj je prováděna automaticky pomocí systému AVTP.

  • Maximální moment na svislou osu při soustružení je (Nm): 5 000
  • Celková hmotnost revolverové hlavy bez nástroje (kg): 400
  • Max. polohovací otáčky (1/min): 5
  • Max. otáčky karuselovacího stolu (1/min): 250

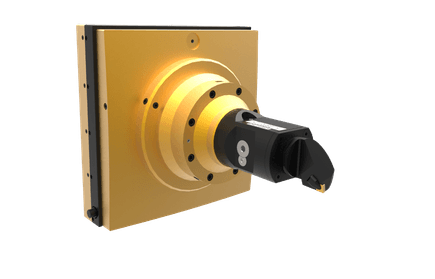

Karuselovací nástavce přímý

Tento nástavec je vhodný pro soustružení svislé obvodové plochy, umožňuje i soustružení vnitřních i vnějších válcových / kuželových ploch. Upnutí soustružnického nástroje je řešeno pomocí systému Capto C8. Karuselovací nástavec je přizpůsoben na chlazení osou vřetena. Nasazení nástavce na stroj je prováděno automaticky pomocí systému AVTP.

  • Vzdálenost čela příruby od špičky nože (mm): 500
  • Celková hmotnost nástavce bez nástroje (kg): 160
  • Max. otáčky karuselovacího stolu (1/min): 250

VNK 560, VND 800

Vřetenový nástavec nahrazuje pracovní vřeteno u frézovacího stroje GRATA a portálového stroje WVM 2900/3900 T. Vlastní těleso nástavce obsahuje kompletní mechanismy náhonu a uložení pracovního vřetena (v přesných vřetenových ložiskách). Mazání uložení nástavce je provedeno jako trvalé tukové. Dle technologických potřeb je možné zvolit buď krátké provedení nástavce VNK 560 nebo dlouhé provedení VND 800.

  • Otáčky (ot/min): 5 000
  • Max. přenášený výkon: 37
  • Max. krouticí moment: 1 200
  • Délka vřetenového nástavce: 560 / 800
  • Celková hmotnost nástavce: 360 / 420
