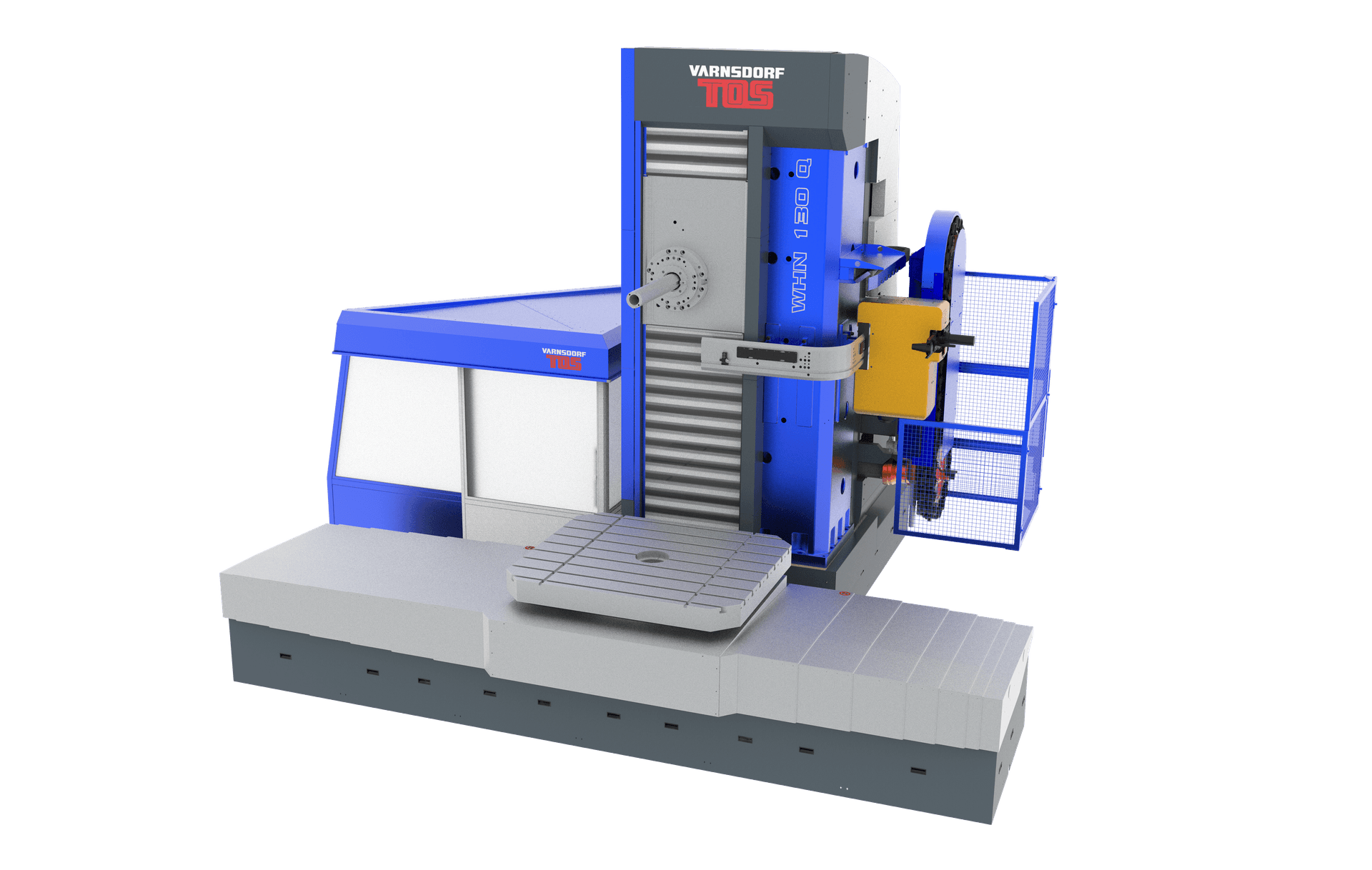

WHN 110/130

Horizontální vyvrtávačka stolová

Horizontální frézovací a vyvrtávací stroje WHN 110/130 jsou silnými, výkonnými představiteli pokrokové generace strojů
TOS VARNSDORF a.s., odpovídající potřebám moderní progresivní technologie.

Stroje jsou vyráběny v provedení s křížovým uspořádáním loží, s podélně přestavitelným stojanem, výsuvným vřetenem a příčně přestavitelným otočným stolem.

Zobrazit podrobné technické parametry

  • VYSOCE UNIVERZÁLNÍ
  • APLIKACE POLOHOVACÍCH FRÉZOVACÍCH HLAV
  • OPRACOVÁNÍ SKLONĚNÝCH PLOCH
  • APLIKACE INTERPOLAČNÍHO SOUSTRUŽENÍ



KONFIGURACE STROJE

  • WHN 110 – základní provedení stroje s průměrem pracovního vřetena 112 mm
  • WHN 130 – základní provedení stroje s průměrem pracovního vřetena 130 mm
  • provedení stroje s automatickou výměnou nástrojů
  • provedení s automatickou výměnou palet
  • variabilní provedení upínací plochy stolu





Souhrn unikátních technických řešení a speciální funkcí

Manažér zakázek

Manažér zakázek

Funkce Job management zobrazuje přehled pracovních příkazů a přehled operací přímo na ovládacím panelu obráběcího stroje, jež je propojen s firemním systémem ERP (včetně desktopové aplikace u mistrů výrobní haly).
Dálková diagnostika

Dálková diagnostika

Technickým prostředkem naší služby je možnost vzdáleného připojení pomocí internetového připojení ke stroji u zákazníka (ve firmě disponujeme příslušným softwarem a po povolení služby na straně zákazníka jsme schopni se se strojem spojit na dálku).
TOScontrol

TOScontrol

Snadná kalibrace hlavy

Snadná kalibrace hlavy

Tato funkce automaticky proměří otočné osy hlavy pomocí cyklu dotykové sondy. K proměření otočných os se upevní v libovolném místě stolu stroje kalibrační kulička, která se nasnímá pomocí dotykové sondy. Na základě naměřených hodnot systém zjistí prostorové chyby vyplývající z naklápění os. Cyklus vypočítá optimalizovaný…
Monitorování pracovního prostoru

Monitorování pracovního prostoru

Systém umožňuje zobrazení obrazu z jedné nebo více kamer na obrazovku ovládacího panelu stroje.
Vyvažování vřeteníku

Vyvažování vřeteníku

Na strojích TOS Varnsdorf je hmotnost vřeteníku vyvažována (podle typu stroje) pomocí protizávaží uvnitř stojanu nebo pomocí hydromechanického systému.
Integrovaný metrologický systém

Integrovaný metrologický systém

Integrace metrologického systému (3D souřadnicový měřící stroj) s dotykovou sondou do obráběcího stroje, díky kterému je možné přesné měření obrobků přímo na stroji.

Podobné produkty

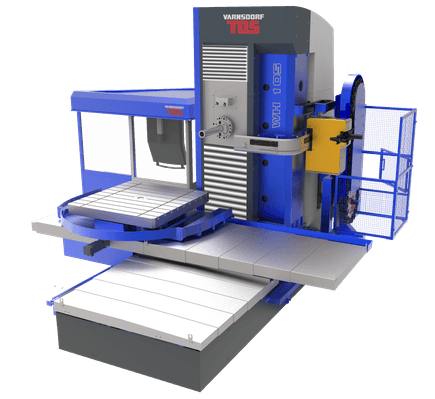

WH 105
