WVM 2900/3900 C

Vertikale Bearbeitungszentren mit verfahrbarem Portal für die universelle Bearbeitung von Stahl und Gusseisen

Die vertikalen Bearbeitungszentren der Baureihe WVM 2900/3900 C sind als unifizierte Baureihe von Maschinen für die universelle Bearbeitung von Stahl- und Gusseisenteilen insbesondere im Segment des allgemeinen Maschinenbaus konstruiert. Die Konstruktion mit einem verfahrbaren Portal (X) in der unteren Gantry-Ausführung, einem quer verfahrbaren Spindelstock (Y) und einer vertikal ausfahrbaren Traghülse (Z) gewährleistet eine hohe Genauigkeit, Stabilität und Steifigkeit. Die installierte Leistung von 53 kW ermöglicht eine kraftvolle und produktive Bearbeitung auch großer Teile.

Typischer Einsatzbereich der Maschinen ist die Bearbeitung einer breiten Palette von Werkstücken, insbesondere von Rahmenkonstruktionen. Ein weiterer typischer Einsatzbereich ist die komplexe Bearbeitung von Teilen, einschließlich der Bearbeitung von Rotationsflächen. Dank dem offenen Arbeitsraum wird eine einfache und flexible Handhabung der Teile ermöglicht.

Flexible Lösung für anspruchsvolle Anwendungen

Die Maschinen können mit einer großen Auswahl an Fräsköpfen mit automatischem Wechsel ausgerüstet werden, wodurch ihre technologischen Möglichkeiten, einschließlich der Anwendung von Operationen bei der Karussellbearbeitung, erheblich erweitert werden. Selbstverständlich besteht die Möglichkeit, Zubehör wie beispielsweise einen automatischen Werkzeugwechsel, eine Kühlung oder eine Maschinenlaufüberwachung hinzuzufügen.

Die Bedienung wird von einer seitlich am Ständer installierten Bühne aus gewährleistet. Für höhere Sicherheit und höheren Komfort beim Betrieb kann der Arbeitsraum mit einer Abdeckung ausgerüstet werden, die das Umherfliegen von Spänen und das Verspritzen von Kühlmittel minimiert.

Hauptvorteile:

Hohe Steifigkeit und Präzision dank der Gantry-Bauweise
Große Vielseitigkeit dank der Möglichkeit der Anwendung eines Karusselltisches
Automatischer Fräskopf- und Werkzeugwechsel
Einfache Handhabung der Werkstücke im offenen Arbeitsraum
Variabilität der Arbeitsraumgestaltung mit einer Länge von bis zu 20 m

HOHE STEIFIGKEIT UND PRÄZISION
EINFACHER UMGANG MIT DEN WERKSTÜCKEN
OFFENER ARBEITSBEREICH
ANWENDUNG DES KARUSSELLTISCHES
LÄNGE DES ARBEITSBEREICHS BIS 20 M

MASCHINENKONFIGURATIONEN

Vielfältiges Angebot an Spannflächen und verschiedenen Ausführungen der Spanntische
Traghülse mit Schnittstelle für den automatischen Wechsel der Fräsköpfe
Verschiedene Ausführungen des automatischen Werkzeugwechsels

Zusammenfassung einzigartiger technischer Lösungen und Sonderfunktionen

Auftragsmanager

Die Funktion Job-Management stellt die Übersicht über die Arbeitsaufträge sowie die Übersicht über die Operationen direkt auf der Bedientafel der Werkzeugmaschine dar, die mit dem Firmensystem ERP (einschließlich der Desktop-Anwendung bei Meistern in der Produktionshalle) verbunden ist.

Ferndiagnose

Das technische Mittel unserer Dienstleistung ist die Möglichkeit des Internet-Fernanschlusses an die Maschine beim Kunden (in der Firma verfügen wir über die entsprechende Software und nach der Freigabe der Dienstleistung auf der Seite des Kunden sind wir in der Lage, die Fernverbindung mit der Maschine aufzunehmen).

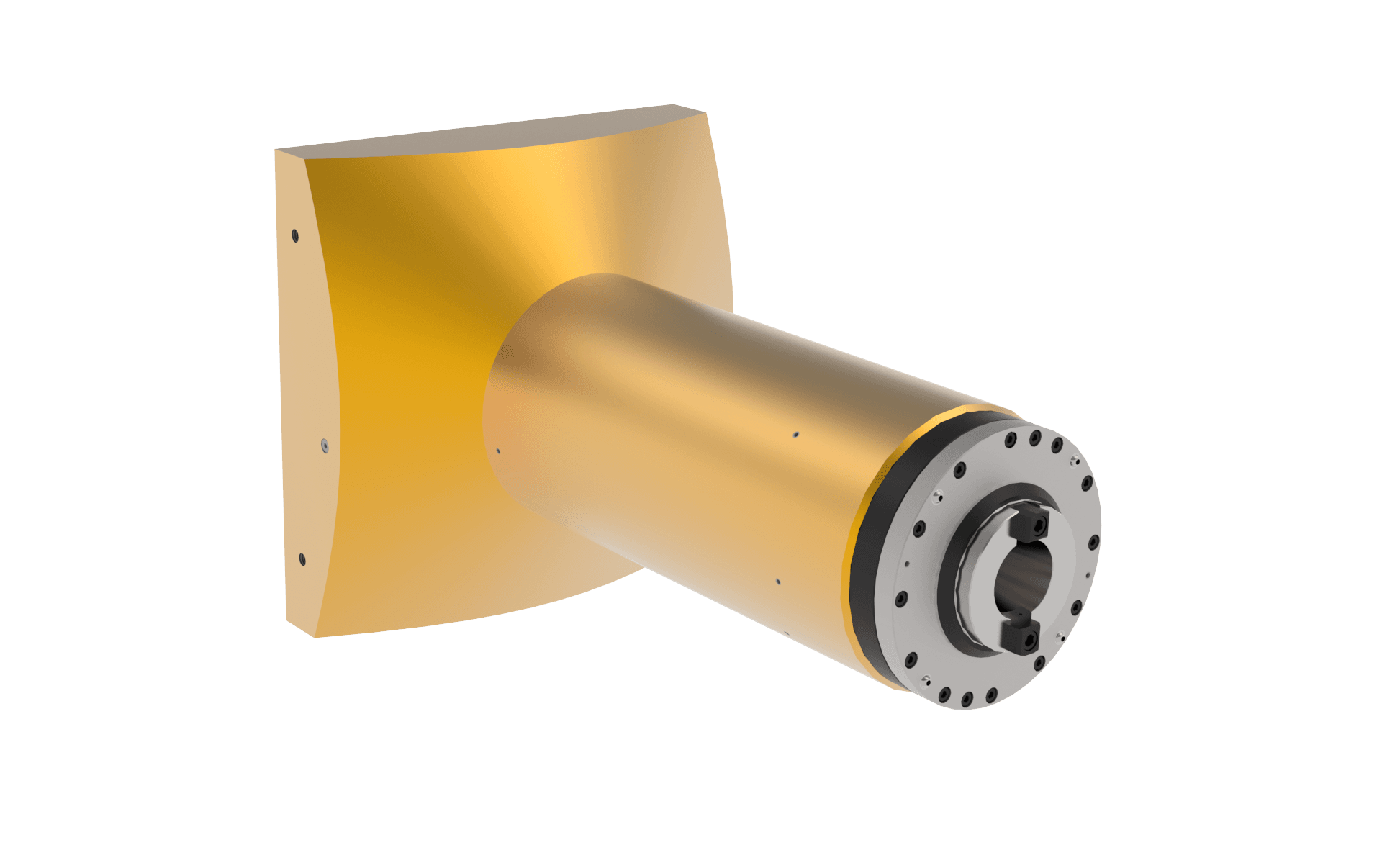

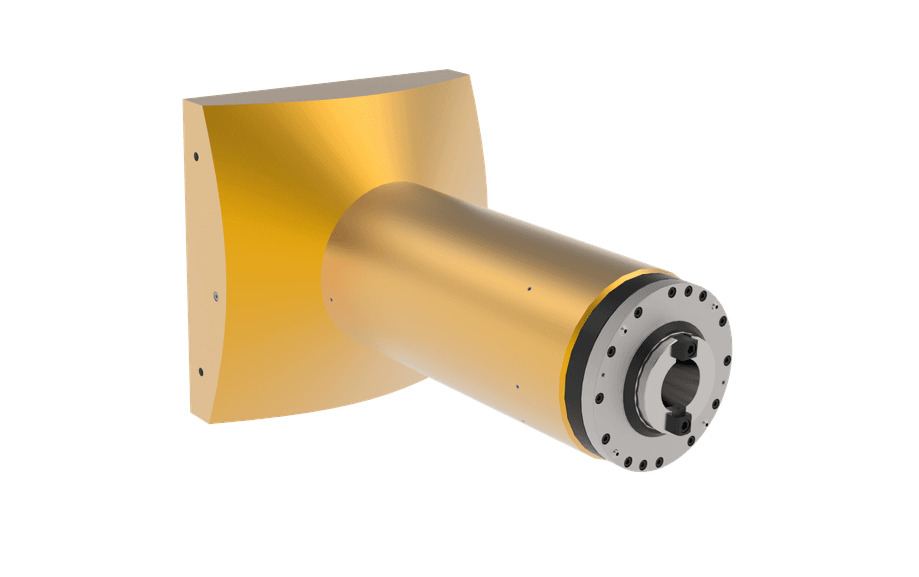

Modulare Spindelkasten-Schnittstelle

Die Maschinen TOS VARNSDORF sind mit einer universellen Schnittstelle ausgerüstet, welche ermöglicht, dass auf die ausfahrbare Spindel (im automatischen Zyklus) verschiedenes technologisches Zubehör aufgesetzt werden kann. Bestandteil dieser Lösung sind verschiedene Magazintypen für das technologische Zubehör.

TOScontrol

TOScontrol Komplex von Anwendungen und Funktionen für die fortgeschrittene Verwaltung der Maschine.

Einfache Kopfkalibrierung

Mit dieser Funktion werden die Drehachsen des Kopfes mittels des Zyklus der Berührungssonde automatisch vermessen. Zur Vermessung der Drehachsen wird an beliebiger Stelle des Maschinentisches eine Kalibrierkugel befestigt, welche mittels der Berührungssonde abgetastet wird. Auf Grund der gemessenen Werte ermittelt das System…

Arbeitsraumüberwachung

Das System ermöglicht, das Bild von einer Kamera oder von mehreren Kameras auf dem Bildschirm der Bedientafel der Maschine darzustellen.

Auswuchten des Spindelkastens

Auf Maschinen TOS Varnsdorf wird das Spindelkastengewicht (je nach dem Typ der Maschine) durch ein Gegengewicht im Inneren des Ständers oder durch ein hydromechanisches System ausgeglichen.

Integriertes Metrologiesystem

Integration eines Metrologiesystems (3D-Koordinatenmessgerät) mit der Berührungssonde in die Werkzeugmaschine, dank dessen die Präzisionsmessung der Werkstücke direkt an der Maschine möglich ist.
