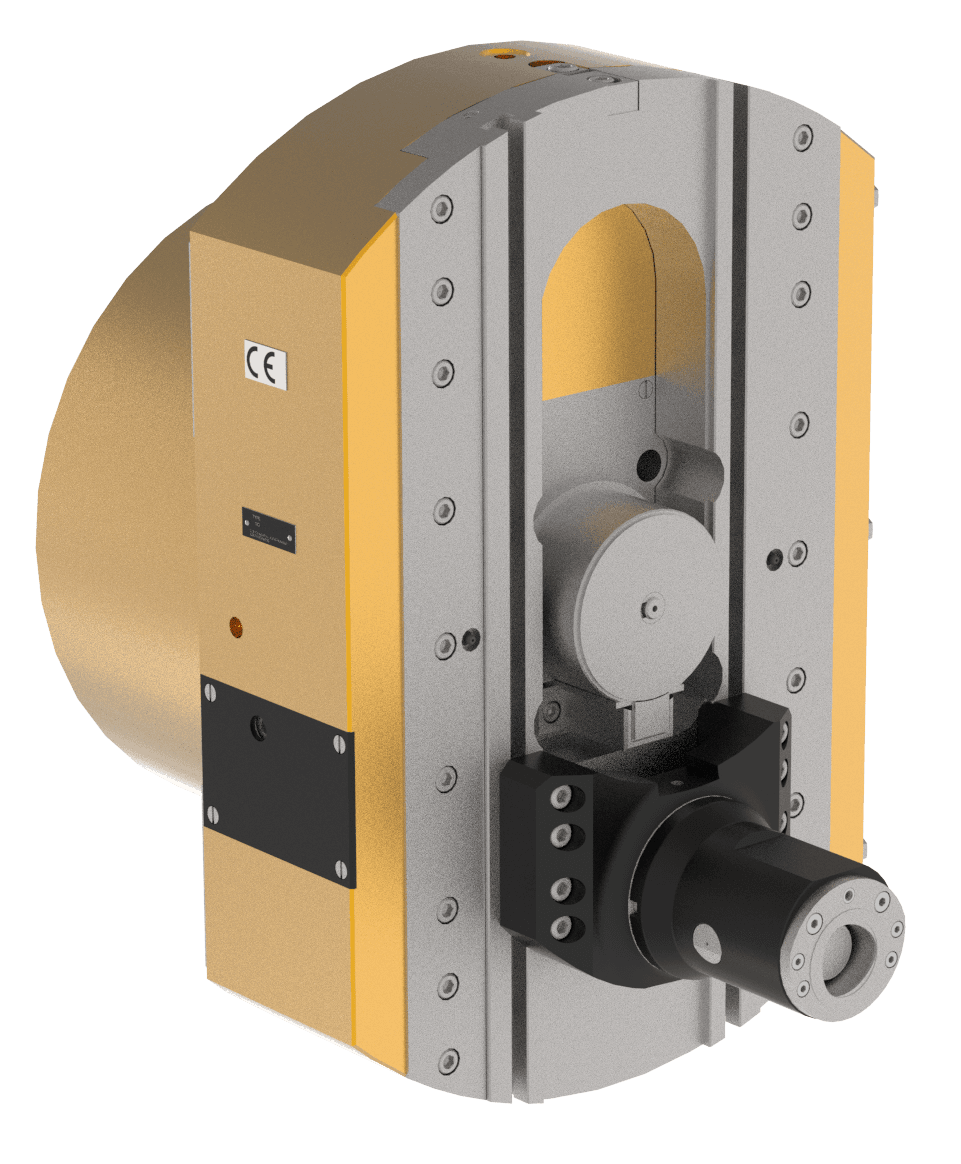

LD 650 – universelle Planscheibe für Bohrwerke
Das Modell LD 650 ist eine universelle Planscheibe, bestehend aus einem rotierenden Grundkörper mit einer axialen Bohrung und einem quer geführten Schieber.
Die Konstruktion ermöglicht die Nutzung der Werkstückspindel der Maschine zur präzisen Vorschubsteuerung.
Dank ihrer robusten Bauweise und hohen Steifigkeit eignet sie sich für präzises Plandrehen und Bohren.
- Durchmesser des Grundkörpers (mm): 650
- Verstellung des Schiebers (mm): 170
- Max. Arbeitsdrehzahl der Planscheibe (U/min): 150
- Max. zulässige Drehzahl beim Einsatz der Werkstückspindel der Maschine (U/min): 200
- Bereich der Arbeitsvorschübe des Schiebers (mm/min): 1–1 000
- Eilgang des Schiebers (mm/min): 1 000
- Max. Durchmesser des Plandrehens (mm): 1 000
- Maßbereich der Ausbohrdurchmesser (mm): 300–1 000
