Erweiterungen
Karussell- und Spindelaufsätze TOS VARNSDORF erweitern die technologischen Möglichkeiten von Werkzeugmaschinen beim Drehen vertikaler, zylindrischer und konischer Flächen.
Sie sind auf hohe Steifigkeit, Präzision und Kompatibilität mit dem automatischen System für den Wechsel des technologischen Zubehörs AVTP ausgelegt, das einen schnellen und sicheren Wechsel der Aufsätze ermöglicht.
Die Aufsätze sind für die Kühlung durch die Spindelachse ausgelegt und bieten hohe Leistung und Beständigkeit im Langzeitbetrieb.

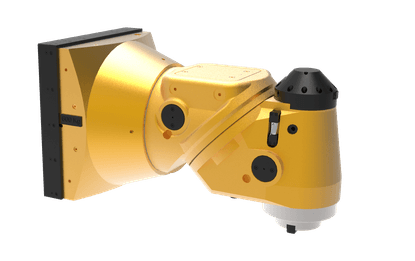

Karussellaufsatz KH2 – automatisch eingespannter Aufsatz für die Drehbearbeitung
Dieser Karussellaufsatz ist für das Drehen vertikaler Außenfläche ausgelegt und ermöglicht auch die Bearbeitung von inneren und äußeren zylindrischen oder konischen Flächen.
Das Drehwerkzeug wird mit einem ISO-50-Kegel eingespannt, wobei der Aufsatz an der Maschine mittels des Systems für den Wechsel des technologischen Zubehörs AVTP befestigt wird.
Der Aufsatz ist für die Kühlung durch die Spindelachse angepasst, was eine längere
Werkzeugstandzeit und eine höhere Qualität der bearbeiteten Oberfläche gewährleistet.
- Drehung der Fräskopfebenen A, C: 2x360°
- Max. Positioniergeschwindigkeit (U/min): 30
- Gewicht je nach Kopf- und Maschinenausführung (kg): 440 - 660
- Positionierung: 2,5°

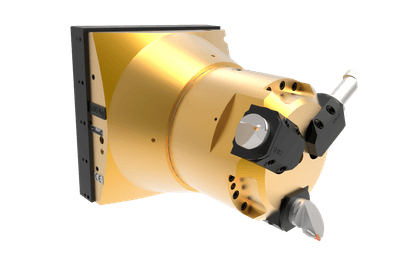

RH 3 – Revolverkopf für die Drehbearbeitung
Der Revolverkopf RH 3 eignet sich besonders zur Drehbearbeitung der fünften („oberen“ ) Seite des Werkstücks und zur Bearbeitung von inneren und äußeren zylindrischen oder konischen Flächen (mittels linearer Interpolation).
Er ermöglicht automatisches Aufsetzen auf den Spindelkasten mit der ausfahrbaren Spindel, automatische Verdrehung um 3 × 120° und die Werkzeugeinspannung mittels des Capto C6-Systems.
Der Kopf ist für die Kühlung durch die Spindelachse und für die einfache automatische Einspannung mittels des automatischen Systems für den Wechsel des technologischen Zubehörs AVTPangepasst.
- Maximální moment na svislou osu při soustružení je (Nm): 5 000
- Celková hmotnost revolverové hlavy bez nástroje (kg): 400
- Max. polohovací otáčky (1/min): 5
- Max. otáčky karuselovacího stolu (1/min): 250

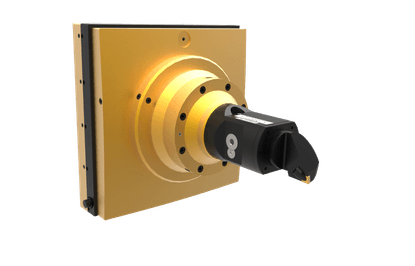

Karussellaufsatz, gerade Ausführung – kompakter Aufsatz mit Capto-C8-Einspannung
Dieser Karussellaufsatz in gerader Ausführung eignet sich zum Drehen vertikaler Außenflächen und teilweise auch zum Drehen horizontaler Flächen.
Die Einspannung des Drehwerkzeugs erfolgt mittels Capto-C8-Systems. Der Aufsatz ist für die Kühlung durch die Spindelachse ausgelegt und er wird vom automatischen System für den Wechsel des technologischen Zubehörs AVTP aufgesetzt.
Die kompakte Bauweise gewährleistet hohe Steifigkeit und optimalen Zugang zum Werkstück.
- Abstand zwischen Flanschvorderkante und Messerspitze (mm): 500
- Gesamtgewicht des Aufsatzes ohne Werkzeug (kg): 160
- Max. Drehzahl des Karusselltisches (1/min): 250

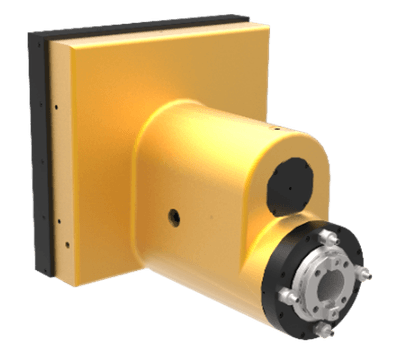

VNK 560 / VND 800 – Spindelaufsätze für Maschinen GRATA und WVM 2900/3900 T/C
Die Spindelaufsätze VNK 560 und VND 800 ersetzen die Werkstückspindel der Fräs- und Portalmaschinen von TOS VARNSDORF.
Sie beinhalten einen kompletten Antriebsmechanismus und eine präzise Lagerung der Werkstückspindel in hochwertigen Spindellagern.
Die Schmierung erfolgt durch Dauerfett, was eine lange Lebensdauer und einen minimalen Wartungsaufwand gewährleistet.
Je nach technologischem Bedarf ist es möglich, entweder die kurze Ausführung VNK 560 oder die lange Ausführung VND 800 zu wählen.
- Drehzahl (U/min): 5.000
- Max. übertragene Leistung: 37
- Max. Drehmoment: 1.200
- Spindelaufnahmelänge: 560 / 800
- Gesamtgewicht der Aufnahme: 360 / 420
