铣头

HUIL 50 铣头在两个轴上自动分度，基于 HUI 50 型号设计。

不过，该铣头的定位精度更高，以 1° 为增量，速度更高，并通过集成冷却通道实现均匀冷却。

适用于对速度和表面质量要求较高的精密金属零件加工。

该铣头可在工具就位的情况下旋转两个轴，适用于转盘操作。

HUI 50 型号是一款结构紧凑的通用自动分度铣头，可在两个平面上以 2.5° 自动分度。

它确保了主轴相对于机床正交坐标系的有效旋转，即使在困难的位置也能实现精确加工。

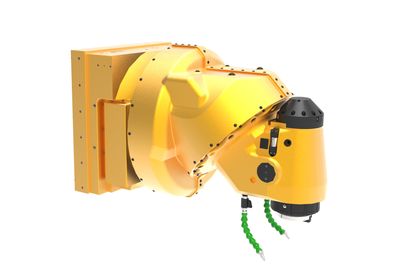

HUF 50 是一款通用连续定位铣头，可实现 A 轴和 C 轴的连续旋转。

其运动由伺服电机确保，步进可达 0.001°，从而在复杂操作中保证最高精度。

HUIT 50 型号以 HUIL 50 设计为基础，但功率和扭矩明显更大。

非常适合在高负载条件下要求速度、刚度和稳定性的应用。

• 轴数：2
• 速度（转/分）：5,000
• 功率（千瓦）：35
• 扭矩（牛顿米）：1,400
• 重量（千克）：710
• 定位：分度 1°

HUFT 50 铣头将连续定位与强大的功率和扭矩相结合。

得益于其冷却通道，即使在长期负载下也能实现稳定的温度和精度。

• 轴数：2
• 速度（转/分）：5,000
• 功率（千瓦）：35
• 扭矩（牛顿米）：1,400
• 重量（千克）：850
• 定位：分度 0.001°

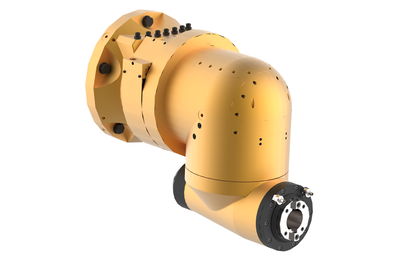

HOI 50 是一款坚固耐用的正交铣头，A 轴和 C 轴可自动分度，分度增量为 1°。

主轴的机械传动可确保可靠的 ±180°/±120° 定位，适用于通用加工中心。

HOI 25 型号以 HOI 50 设计为基础（1° 定位），但重量更轻。

在需要减轻重量的同时保持动力和精度的场合尤为理想。尤其适用于小型机械和速度要求更高的应用。

• 轴数：2
• 速度（转/分）：5,000
• 功率（千瓦）：25
• 扭矩（牛顿米）：1,000
• 重量（千克）：450
• 定位：分度 1°

HOIT 50 以成熟的 HOI 50 设计（1° 定位）为基础，但功率可达 50 千瓦，扭矩可达 2,500 牛米。

专为静压机床及要求最大功率、刚性和强度的严苛加工设计。

HV/V 型号可在加工过程中通过单独的伺服驱动器实现 A 轴和 C 轴的连续定位和平滑移动。

它能在加工过程中提供最大的灵活性和平滑的移动。

• 轴数：2
• 速度（转/分）：3,500
• 功率（千瓦）：22
• 扭矩（牛顿米）：500
• 重量（千克）：800
• 定位：连续 0,001°

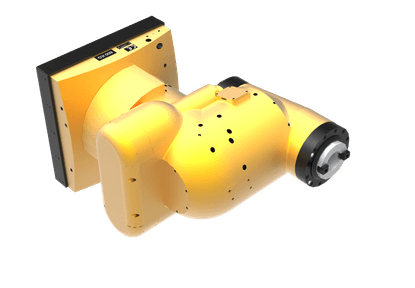

HPFL 50 铣头可在单轴的整个旋转范围内实现连续控制。

非常适合加工过程中需要高精度和连续移动的应用 — 5 轴加工。

• 轴数：1
• 速度（转/分）：5,000
• 功率（千瓦）：20
• 扭矩（牛顿米）：1,000
• 重量（千克）：550
• 定位：连续 0,001°

HPFT 50 具有与 HPFL 相同的运动学布局，但输出功率更大，可达 35 千瓦。

专为高精度、高性能加工设计，适用于加工过程中需要高精度和连续移动的应用 — 5 轴加工。

• 轴数：1
• 转速（转/分）：4,000
• 功率（千瓦）：35
• 扭矩（牛米）：1,400
• 重量（千克）：800
• 定位精度：连续 0.001°

HPI 50 型号是一款紧凑型单轴铣头，由机床主轴机械驱动。

可在 ±185° 的范围内以 1° 为增量提供可靠定位，并具备高功率，适用于精密加工。

• 轴数：1
• 速度（转/分）：4,000
• 功率（千瓦）：37
• 扭矩（牛顿米）：1,200
• 重量（千克）：600
• 定位：分度 1°

HPR 50 是一款可手动调节的直角铣头，游标刻度的精细步进为 0.1°。

适用于简单或服务应用中的精确定位。

• 轴数：1
• 速度（转/分）: 3,000
• 功率（千瓦）：25
• 扭矩（牛顿米）：1,200
• 重量（公斤）：200
• 定位：手动

HUR 50 是一款通用手动定位铣头，由三个基本部件组成，并可旋转至 8 个基本位置。

适用于调整和维护中的多种用途。

• 轴数：2
• 速度（转/分）：3 000
• 功率（千瓦）：20
• 扭矩（牛顿米）：1 000
• 重量（千克）：300
• 定位 ：手动

UFP-50 是 WH 10 和 WHN 13 镗床的附件。

可以加工与机床主轴平行的各种倾斜表面，适用于手动夹紧的通用用途。

• 轴数：2
• 速度（转/分）：600
• 功率（千瓦）：10
• 扭矩（牛顿米）：1,000
• 重量（公斤）：200
• 定位：手动
